INTRODUCTION
สวัสดีครับ กลับมาพบกับบทความรีวิวกราฟฟิกการ์ดกันอีกครั้งนึง กราฟฟิกการ์ดรุ่นใหญ่จากทาง AMD นั้นยังไม่มีกำหนดเปิดตัวอย่างเป็นทางการ นั่นทำให้กราฟฟิกการ์ดรุ่นใหญ่สุดของ GPU แบบเดี่ยวก็ยังเป็น HD 7970 อยู่เช่นเคย ทาง Vmodtech นั้นได้เคยนำเอากราฟฟิกการ์ด AMD Radeon HD 7970 มาทำการทดสอบหลากหลายแบรนด์กันไปแล้ว วันนี้ขอนำเอาแบรนด์ดังที่เข้าใจว่าหลายๆท่านนั้นหลงไหลในวิธีการออกแบบ Heatsink ที่เป็นเอกลักษณ์มารีวิวให้ได้ชมกันครับ ครับวันนี้เป็นคิวของ SAPPHIRE HD 7970 GHz Edition 3GB GDDR5 VAPOR-X
.
SAPPHIRE HD 7970 GHz Edition 3GB GDDR5 VAPOR-X ที่ได้รับมานั้นเป็นรุ่น GHz Edition ซึ่งได้ทำการโอเวอร์คล๊อกในส่วนของคอร์มาแล้วครับ แต่ก่อนอื่นใด ผมขอนำเสนอรายละเอียดของระบบระบายความร้อน VAPOR-X กันก่อน
..
“แซฟไฟร์ เทคโนโลยี” เป็นบริษัทแห่งแรกที่ประสบความสำเร็จในการนำเทคโนโลยี Vapor Chamber มาใช้เป็นตัวระบายความร้อนให้การ์ดแสดงผลกราฟฟิคในเครื่องพีซี โดยเทคโนโลยี Vapor Chamber นี้ถูกใช้กันอย่างแพร่หลายในอุตสาหกรรมการผลิตยานบินและระบบเซิฟเวอร์ต่างๆเพื่อประสิทธิภาพที่มากขึ้น มีขนาดเล็กลงพร้อมตัวการระบายความร้อนที่เป็นเยี่ยม แซฟไฟร์ Vapor-X cooler ออกวางจำหน่ายครั้งแรกในปี พ.ศ. 2550 ในการ์ดแสดงผลกราฟฟิครุ่น Radeon HD3870 Atomic หลังจากนั้นก็ประสบความสำเร็จเรื่อยมาในการ์ดรุ่น Radeon HD3870 และ HD4870 Toxic เทคโนโลยี Vapor-X Vapor Champer นี้มีพื้นฐานการปฏิบัติแบบเดียวกับเทคโนโลยีฮีทซิงค์ทั่วไป สารลดอุณหภูมิในรูปแบบของเหลวที่ระเหยบนผิวด้านที่ร้อนจะถูกจับตัวกันบนผิวด้านที่เย็น แล้วส่งกลับมาบนผิวด้านที่ร้อนอีกครั้ง ซึ่งกระบวนการถ่ายเทความร้อนนี้จะถูกควบคุมโดยระบบที่เรียกว่า wick system Vapor-X นำระบบทั้งหมดนี้มาอยู่ภายในห้องถ่ายเทความร้อนแผ่นบางๆซึ่งจะถูกนำมาติดตั้งบนผิวของชิฟกราฟฟิค โดยแท้ที่จริงแล้วสารลดอุณหภูมินี้คือน้ำ แต่เพราะห้องถูกถ่ายเทความร้อนด้วยความดันที่ต่ำมากๆทำให้กระบวนการระเหยเกิดขึ้นในอุณหภูมิที่ต่ำกว่าจุดเดือดปกติ ซึ่งความซับซ้อนของตัวตาข่ายที่ถูกจัดให้อยู่ภายในหอควบคุมการถ่ายเทความร้อนนี้จะทำให้การระเหยกลายเป็นไอจากของเหลวที่อยู่ภายในห้องส่งแบบไร้ทิศทาง ซึ่งแตกต่างจากฮีทซิงค์ทั่วๆไป
.
So how does it work?
1. ตัวกำเนิดความร้อนปล่อยความร้อนในตาข่ายทำการระเหย
2. น้ำซึ่งทำหน้าที่เป็นตัวลดอุณหภูมิจะถูกระเหยได้โดยง่ายภายใต้แรงดันที่ต่ำมาก
3. ไอระเหยของน้ำจะถูกถ่ายเทสู่พื้นที่สุญญากาศจนกระทั่ง
4. ไอระเหยถูกจับตัวกันบนผิวตาข่ายด้านที่เย็นจนกลายรูปแบบของเหลว
5. ของเหลวที่เกิดขึ้นจะถูกดูดซึมผ่านตาข่ายนำทางเส้นเล็กๆมากมายกลับไปยังส่วน ตาข่ายทำการระเหยอีกครั้ง
6. กระบวนการทั้งหมดจะกลายเป็นวงจรที่ถูกสร้างและนำกลับมาใช้ใหม่ตลอดไป
.
Patented Complex Wick System at the heart of Vapor-X
เอกสิทธิ์เฉพาะแซฟไฟร์ ซึ่งที่มาของความร้อนนั้นมาจากชิฟกราฟฟิค ดังนั้นหอควบคุมการถ่ายเทความร้อน Vapor-X นี้จะถูกติดตั้งติดผิวของกราฟฟิคโปรเซสเซอร์ซึ่งจะมีประสิทธิภาพที่ดีกว่าฮีทซิงค์ที่ทำจากทองแดงทั่วไปในการถ่ายเทความร้อนเพราะพื้นที่ทั้งหมดจะถ่ายเทความร้อนเท่าๆกันทุกส่วน ต่างจากฮีทซิงค์ทองแดงทั่วไปที่มักจะเป็นในลักษณะของความร้อนหมักหมมที่จะถ่ายเทออกมาแค่บริเวณจุดนั้นๆหรือใกล้เคียง พื้นผิวที่เย็นจะถูกดูแลโดยฮีทซิงค์และการไหลเวียนอากาศตามขวาง ดีไซน์การออกแบบนั้นจะขึ้นอยู่กับรุ่นชิฟกราฟฟิคและชนิดหน่วยความจำที่ใช้ โดยในตัวการ์ดรุ่นแรกๆอย่าง Radeon HD3870 Atomic และรุ่น Toxic นั้น ฮีทซิงค์ขนาดบางและความดังเสียงพัดลมน้อยลงทำให้แซฟไฟร์ได้มอบการ์ดตัวแรกที่มีประสิทธิภาพสูง เสียงพัดลมเบาที่สามารถใส่กับ single PCI Express x16 expansion slot ได้พอดี ประสิทธิภาพการระบายความร้อนด้วยเทคโนโลยีนี้สามารถลดอุณหภูมิชิพกราฟฟิคให้เย็นลงกว่า 7 องศาเซลเซียสและมีเสียงพัดลมที่เบากว่าชุดระบายความร้อนแบบเดิมๆอย่างพัดลม 2 slot ฮีทซิงค์ทั่วไป นอกจากนี้เทคโนโลยี Vapor-X นี้จะสามารถให้ประสิทธิภาพที่ดียิ่งขึ้นด้วยการ overclocking Vapor-X Series แซฟไฟร์ Vapor-X และระบบระบายความร้อนแบบลูกผสมนี้มีประสิทธิภาพที่ดีมาก ทำให้สามารถใช้แรงลมหมุนเวียนต่ำซึ่งนั่นคือการใช้ความเร็วรอบพัดลมที่ต่ำและเกิดเสียงเบากว่าทั่วไป ในสินค้าที่มีประสิทธิภาพสูงอย่างซีรีย์ Toxic นั้น ความเร็วรอบพัดลมถูกควบคุมโดย BIOS ซึ่งสามารถมั่นใจว่าความเร็วพัดลมนั้นต่ำเนื่องจากถูกควบคุมไม่ให้ทำงานหนักมาก แต่ยังคงประสิทธิภาพในการทำงานของกราฟฟิคโปรเซสเซอร์ไว้อย่างดีเยี่ยม ผู้ใช้คอมพิวเตอร์ในปัจจุบันนี้ส่วนใหญ่จะมองหาวิธีที่ช่วยลดความดังเสียงพัดลม ดังนั้นแซฟไฟร์ขอเสนอผลิตภัณฑ์คุณภาพตระกูลใหม่ “Vapor-X” ภายใต้เทคโนโลยี Vapor-X ด้วยกราฟฟิคโปรเซสเซอร์ระดับ High-End ซี่งมุ่งหวังที่จะตอบสนองผู้ใช้ที่ต้องการเสียงที่เบาลงและยังคงความเสถียรแต่ไม่ต้องการจ่ายเงินเพิ่มเพื่อสินค้าประสิทธิภาพสูงด้วยหน่วยความจำพิเศษและ overclock จากโรงงานอย่างในซีรีย์ Toxic ผลิตภัณฑ์คุณภาพตระกูลใหม่ “Vapor-X” พร้อมแล้วที่จะตอบสนองความต้องการของผู้ใช้ทุกท่าน
.
Graphic Card Appearance
กล่อง SAPPHIRE HD 7970 GHz Edition 3GB GDDR5 VAPOR-X นั้นออกแบบสีสรรได้สวยงามเป็นเอกลักษณ์ที่แปลกตาและน่าสนใจมากครับ

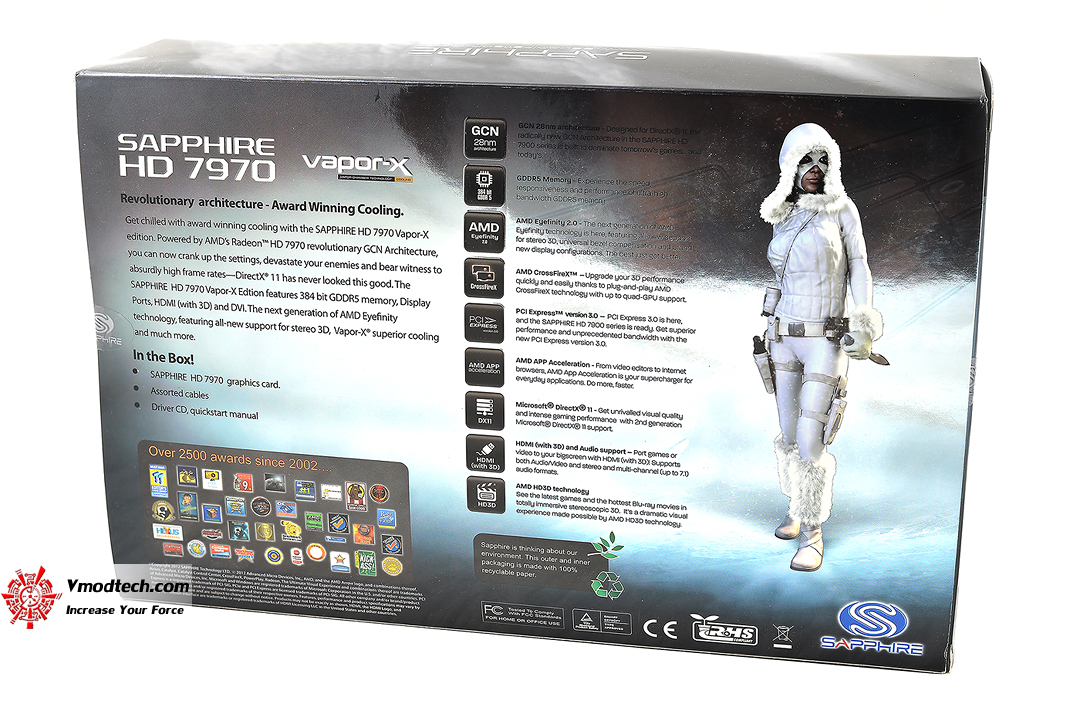

ด้านหลังกล่องนั้นเมื่อหันมาจะพบกับคุณสมบัติพิเศษต่างๆ
แกะกล่องนอกก็จะมีกล่องชั้นในซึ่งออกแบบธรรมดาๆ ลดโลกร้อนไปด้วยครับกระดาษแบบนี้

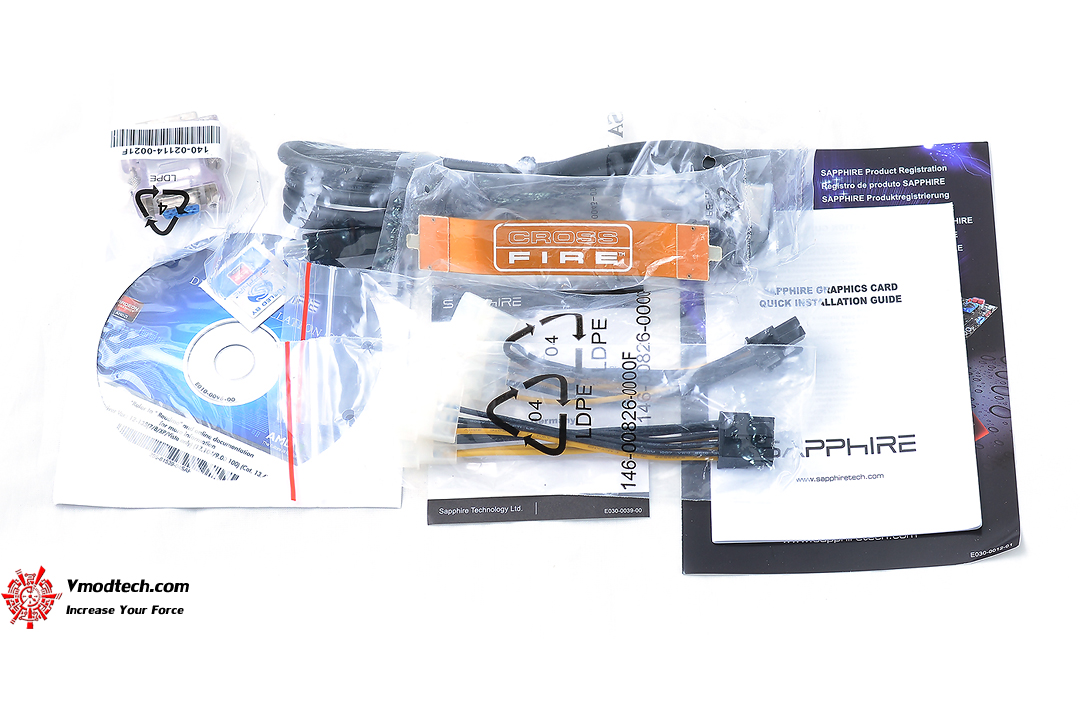

ภายในกล่องที่ได้รับมาก็จะมีอุปกรณ์เท่าที่เห็นนี้ หัวแปลงไฟโมเร็กเป็น PCIe 8 พินสองหัว คู่มือ และหัวแปลงเอาท์พุท Dsub to DVI, bridge CrossFire หนึ่งเส้น, สาย HDMI อีกหนึ่งเส้นครับ

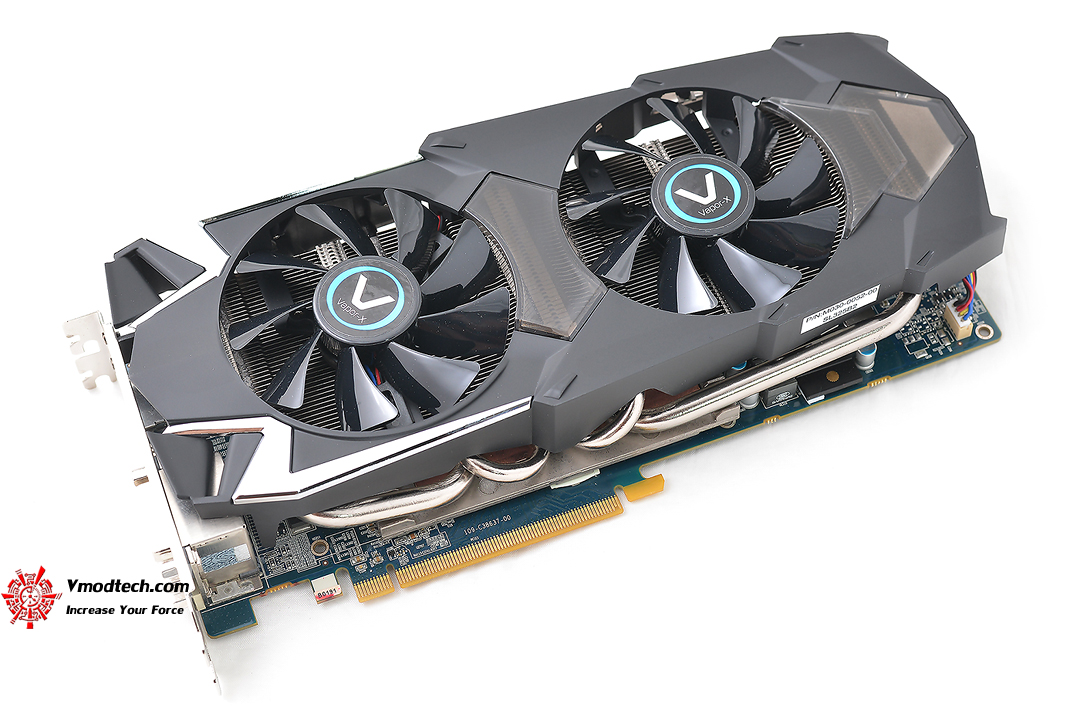

ตัวการ์ดเต็มๆ เด่นมาเลยด้วยพัดลมสองตัวบนผาครอบฮีทซื้งที่แปลกตามาก

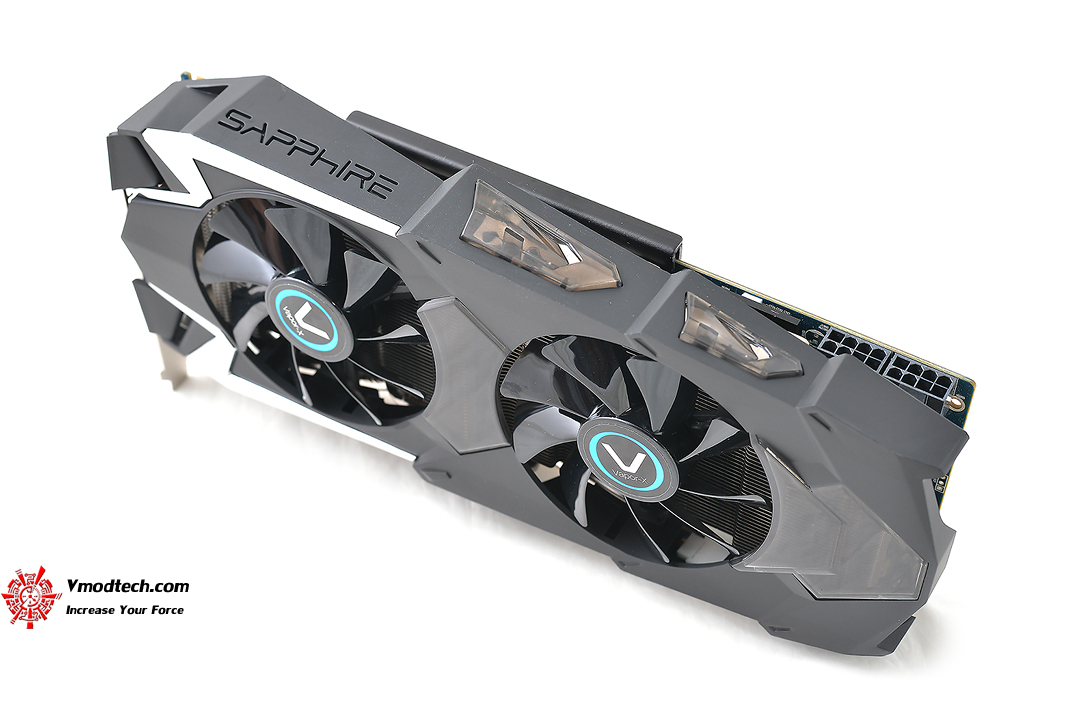

สันการ์ดนั้นมีเอกลักษณ์เป็นของตัวเอง ด้านท้ายการ์ดมีการเซาะร่องเป็นสัญลักษณ์ SAPPHIRE เอาไว้ เมื่อเสียบใช้งานจะมีแสงไฟแสดงภาวะโหลดการทำงานด้วยครับ
มาชมด้านหลังการ์ดกัน จะเห็นว่าทาง Sapphire นั้นได้ออกแบบคานยึดตรงสัน PCB มาด้วยเพื่อป้องกันการแอนของ PCB ตรงกลางที่เป็นที่ติดตั้งของ GPU ตัวการ์ดสามารถ CF ได้ด้วย
ตัวการ์ดต้องการไฟเลี้ยงแบบ PCIE แปดพินสองหัว
ด้านหลังการ์ดโชว์ความอลังการของการ์ดระดับสูงได้อย่างเต็มภาคภูมิ
อินเตอร์เฟสที่สามารต่อเชื่อมกับจอแสดงผลนั้นมีทั้งหมด 4 ช่องมาตรฐาน DVI-I / DVI-D / HDMI / DisplayPort
...
System Configuration
| SYSTEMS | |
| .CPU | ..Intel Core i7 3930K |
| .Motherboard | ..X79 Motherboard |
| .Memory | ..DDR3 4GB x 4 |
| .Graphic Card | ..SAPPHIRE HD 7970 VAPOR-X GHz Edition |
| .Harddisk | ..SSD 128GB |
| .CPU Cooler | ..Custom Water Cooling ………………………………….. |
| .Power Supply | ..Thermaltake Toughpower 1500 Watt |
| .Operating System. | ..Windows 8 Pro 64-bit |
.รายละเอียดของ systems ที่ใช้ในการทดสอบในวันนี้
ภาพขณะติดตั้งและทำการทดสอบ ไฟตรงสันการ์ดนั้นจะเปลี่ยนไปตามสภาวะโหลดของการ์ด เมื่ออยู่ในสถานะปกติไฟสีเขียวจะติดและกระพริบช้าๆ เมื่อการ์ดเริ่มทำงานหนักขึ้น ไฟจะเปลี่ยนสีเป็นสีน้ำเงิน และเมื่อไหร่ที่การ์ดอยู่ในสภาวะการทำงานหนักสุด ไฟ LED บนสันการ์ดจะเปลี่ยนเป็นสีแดง
.
SAPPHIRE HD 7970 GHz Edition 3GB GDDR5 VAPOR-X Details from AIDA64
.
|
|
|
สำหรับชุดทดสอบ ก็เซตกันง่ายๆด้วยชุด Sandy Bridge - E ที่ความเร็ว 4.8 GHz บนระบบปฏิบัติการ Windows 8 Pro นะครับ ความเร็วเท่านี้ในทุกการทดสอบเพื่อให้ผลลัพธ์นั้นสามารถเปรียบเทียบกันได้ครับ
.
SAPPHIRE HD 7970 GHz Edition 3GB GDDR5 VAPOR-X from GPUZ
ความเร็วมาตรฐานของ SAPPHIRE HD 7970 GHz Edition 3GB GDDR5 VAPOR-X นั้นคือ 1050/1500 MHz Core/Mem
.
Furmark Default
อุณหภูมิของการ์ดขณะ Furmark นั้นจะอยู่ที่ไม่เกิน 71 องศา รอบพัดลมออโต้ที่ รอบประมาณ 70% เท่านั้นครับ ถ้าปรับรอบให้จัดกว่านี้ก็เย็นกว่านี้แต่เสียงก็จะดังขึ้นด้วย
| ไอเดิ้ล | ฟูลโหลดด้วยเฟอร์มาร์ค |
 |
 |
สำหรับ Full Load นั้น กำลังไฟที่กินจากเต้ารับก็ประมาณ 600 วัตต์ และในสถานะ Idle นั้นก็กินไฟจากเต้ารับอยู่ 260 - 270 วัตต์ครับ
..….
.
3DMark Vantage
SAPPHIRE HD 7970 GHz Edition 3GB GDDR5 VAPOR-X Default @ 1050/1500 MHz Core/Mem
.
SAPPHIRE HD 7970 GHz Edition 3GB GDDR5 VAPOR-X OC @ 1234/1636 MHz Core/Mem
....
.
3DMark 11
SAPPHIRE HD 7970 GHz Edition 3GB GDDR5 VAPOR-X Default @ 1050/1500 MHz Core/Mem
.
SAPPHIRE HD 7970 GHz Edition 3GB GDDR5 VAPOR-X OC @ 1234/1636 MHz Core/Mem
..
.
3DMark
SAPPHIRE HD 7970 GHz Edition 3GB GDDR5 VAPOR-X Default @ 1050/1500 MHz Core/Mem
.
SAPPHIRE HD 7970 GHz Edition 3GB GDDR5 VAPOR-X OC @ 1234/1636 MHz Core/Mem
…
.

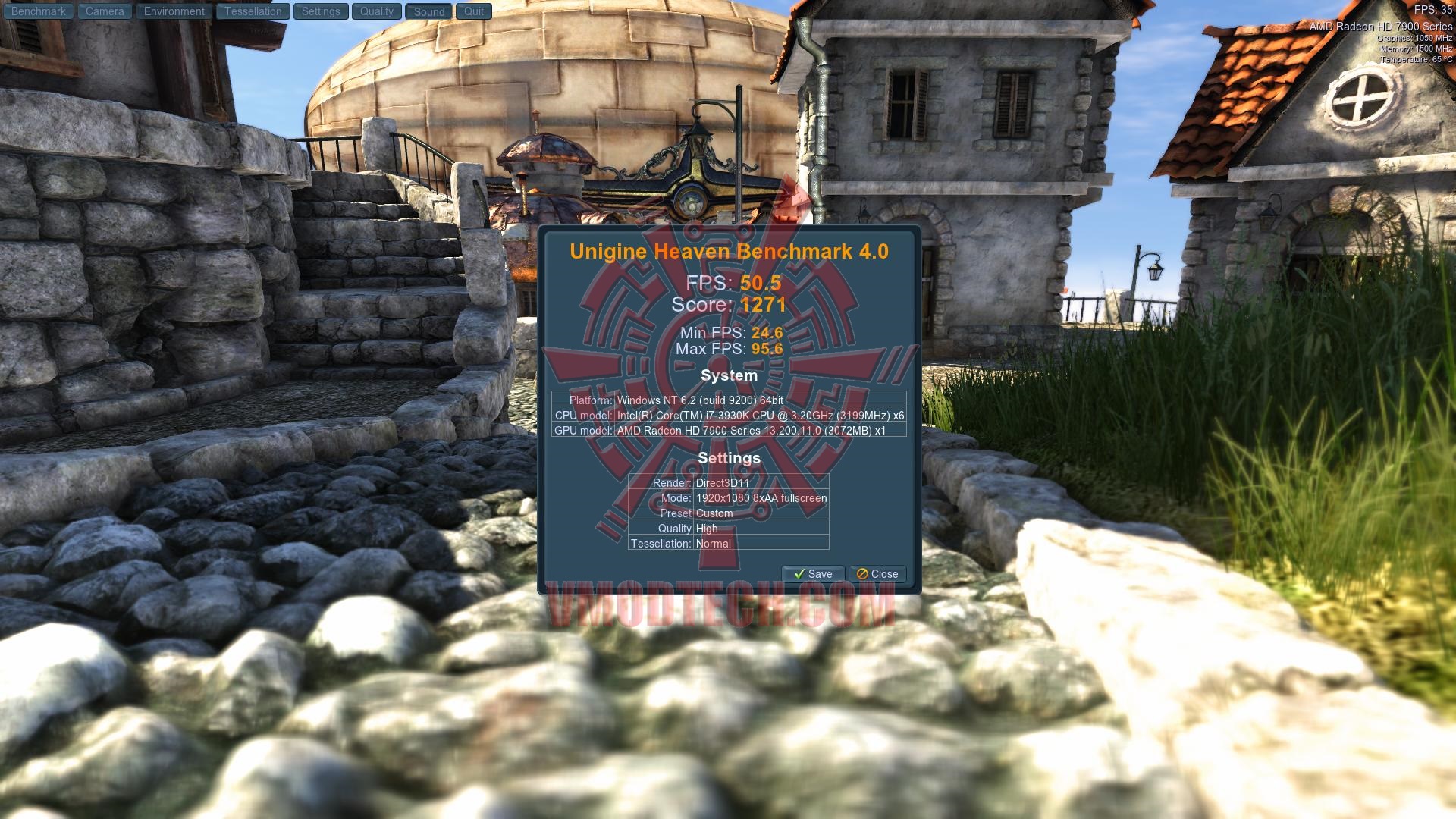

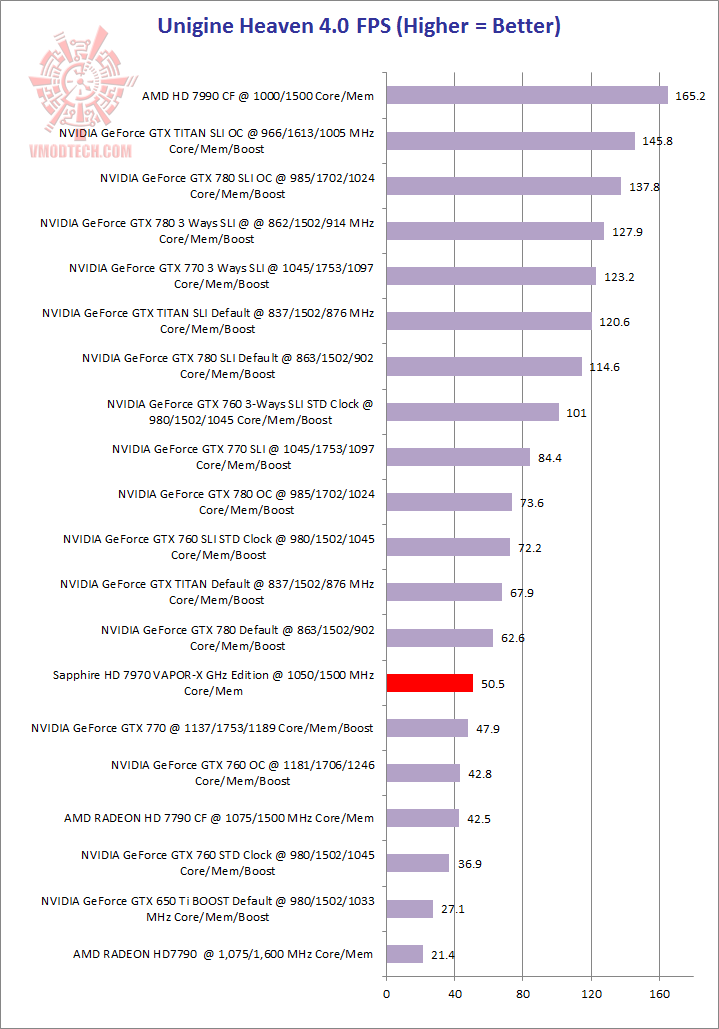

Unigine Heaven 4.0 Benchmark
.
SAPPHIRE HD 7970 GHz Edition 3GB GDDR5 VAPOR-X Default @ 1050/1500 MHz Core/Mem
.
.
Battlefield 3 Hi Resolution Benchmark
.
.
.
.
Chinese Unreal Engine 3 DirectX 11 Benchmark
.
SAPPHIRE HD 7970 GHz Edition 3GB GDDR5 VAPOR-X Default @ 1050/1500 MHz Core/Mem
.
.
Sniper Elite 2 Benchmark.
SAPPHIRE HD 7970 GHz Edition 3GB GDDR5 VAPOR-X Default @ 1050/1500 MHz Core/Mem
.
.
FARCRY 3 Very High Setting Benchmark
.
.

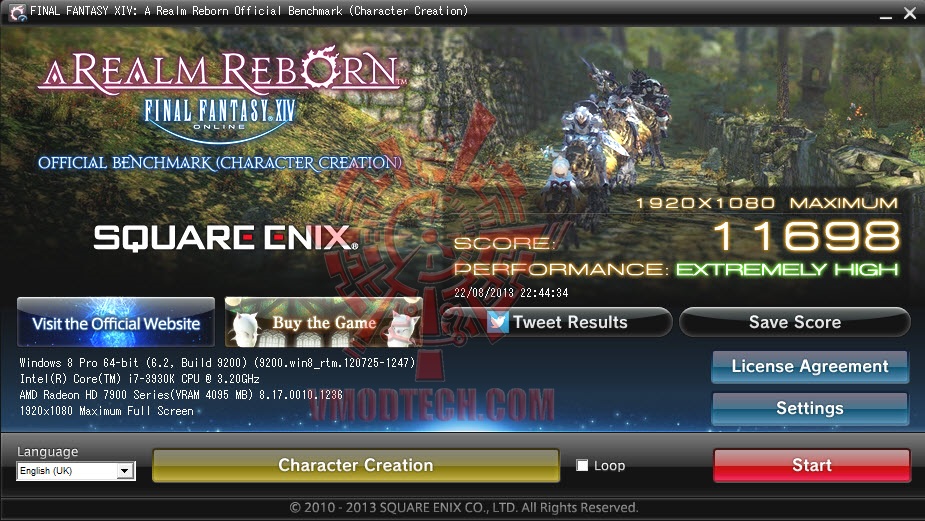

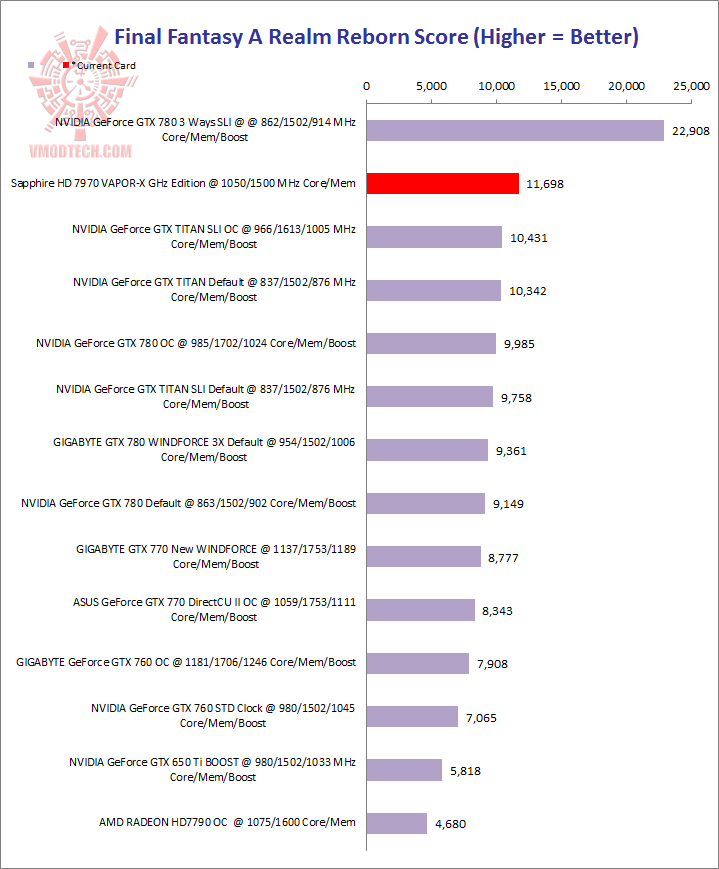

Final Fantacy XIV A Realm Reborn Benchmark
.
SAPPHIRE HD 7970 GHz Edition 3GB GDDR5 VAPOR-X Default @ 1050/1500 MHz Core/Mem
.

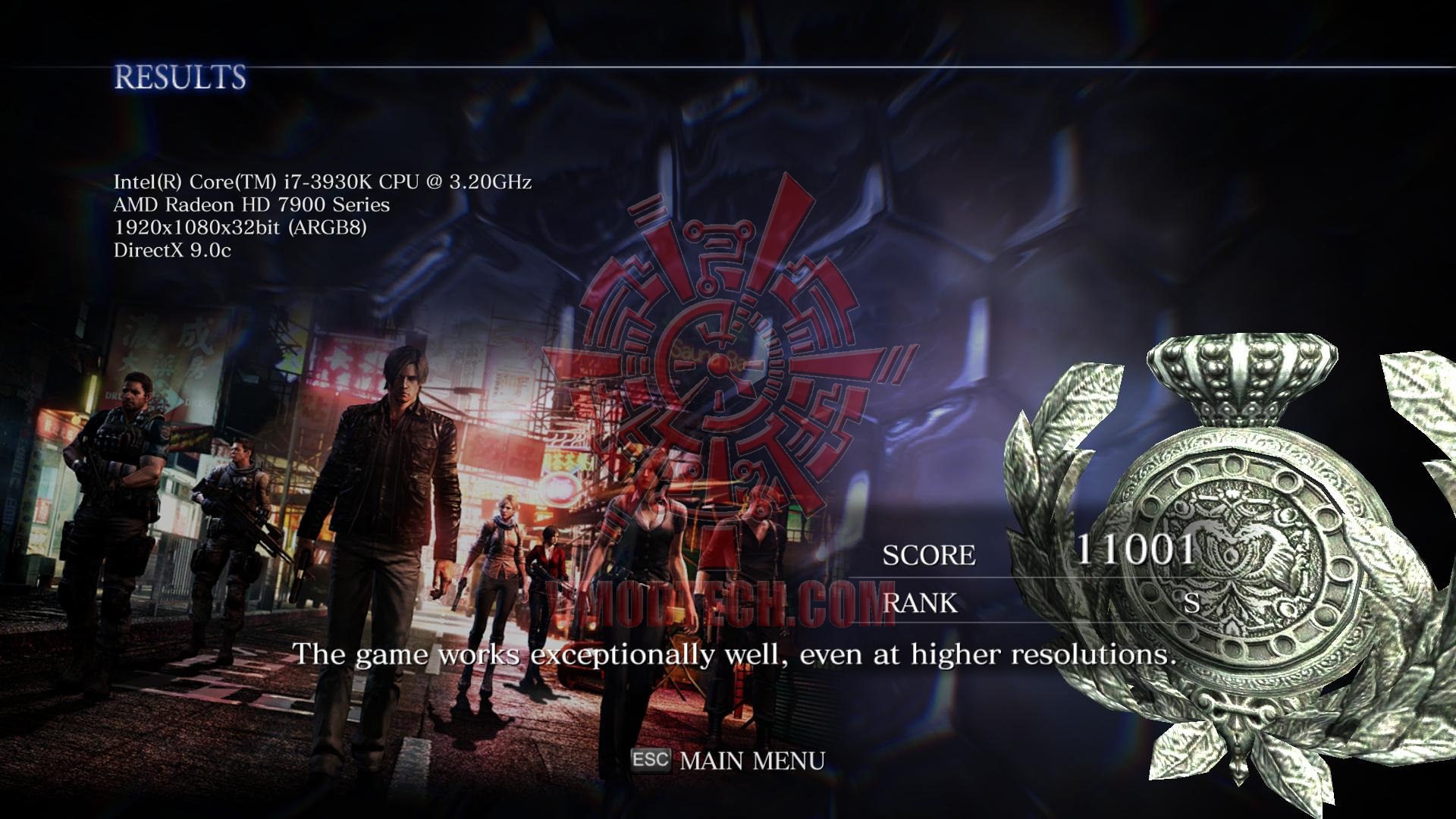

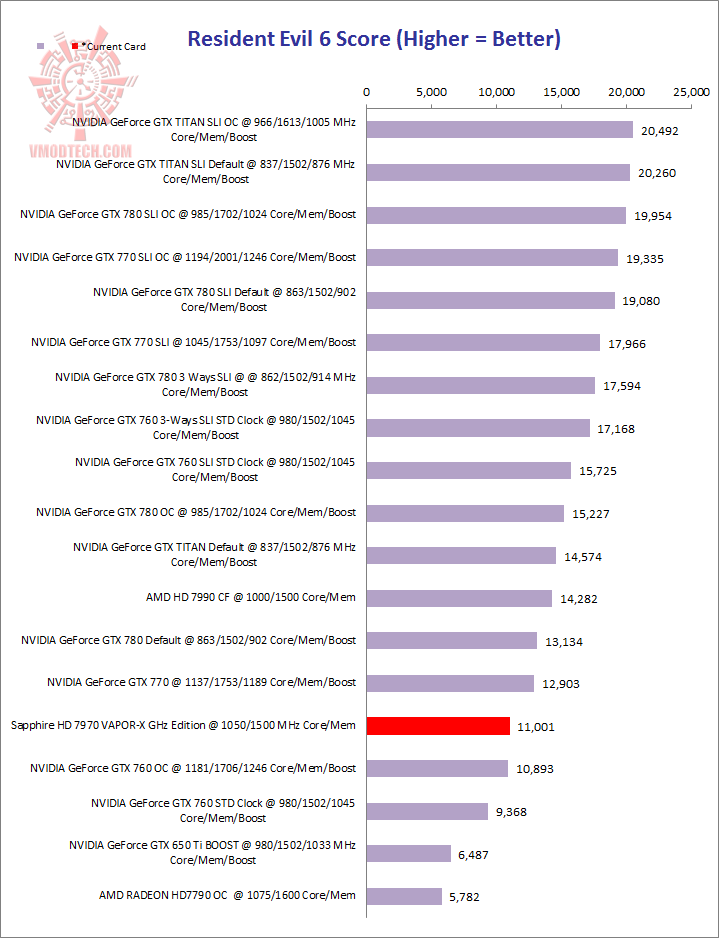

Resident Evil 6 Benchmark
.
SAPPHIRE HD 7970 GHz Edition 3GB GDDR5 VAPOR-X Default @ 1050/1500 MHz Core/Mem
.
.

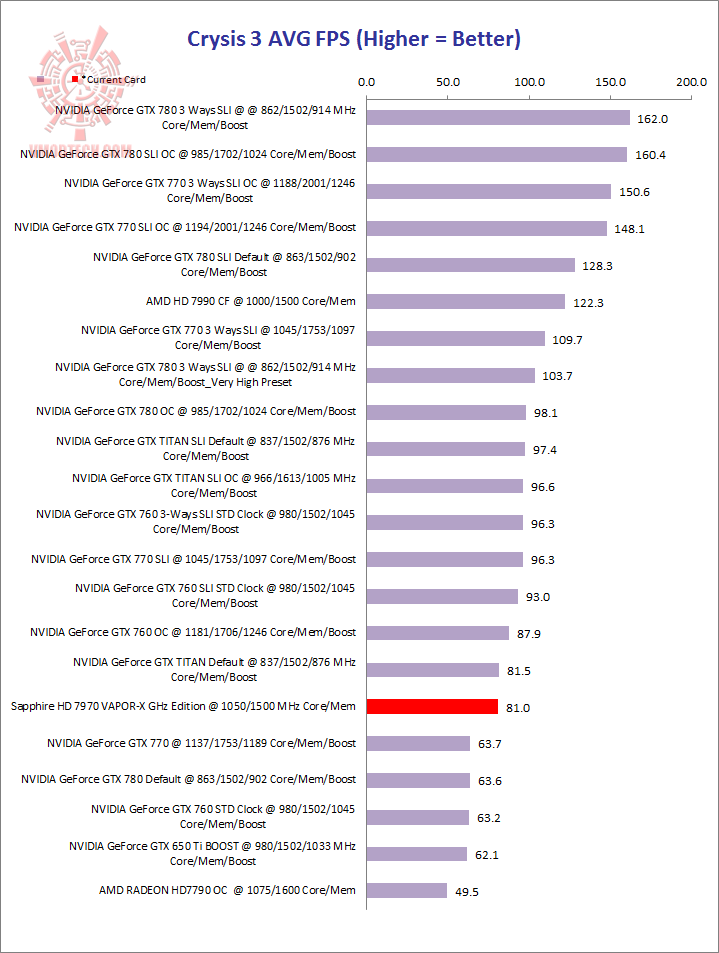

Crysis 3 Benchmark
.
.

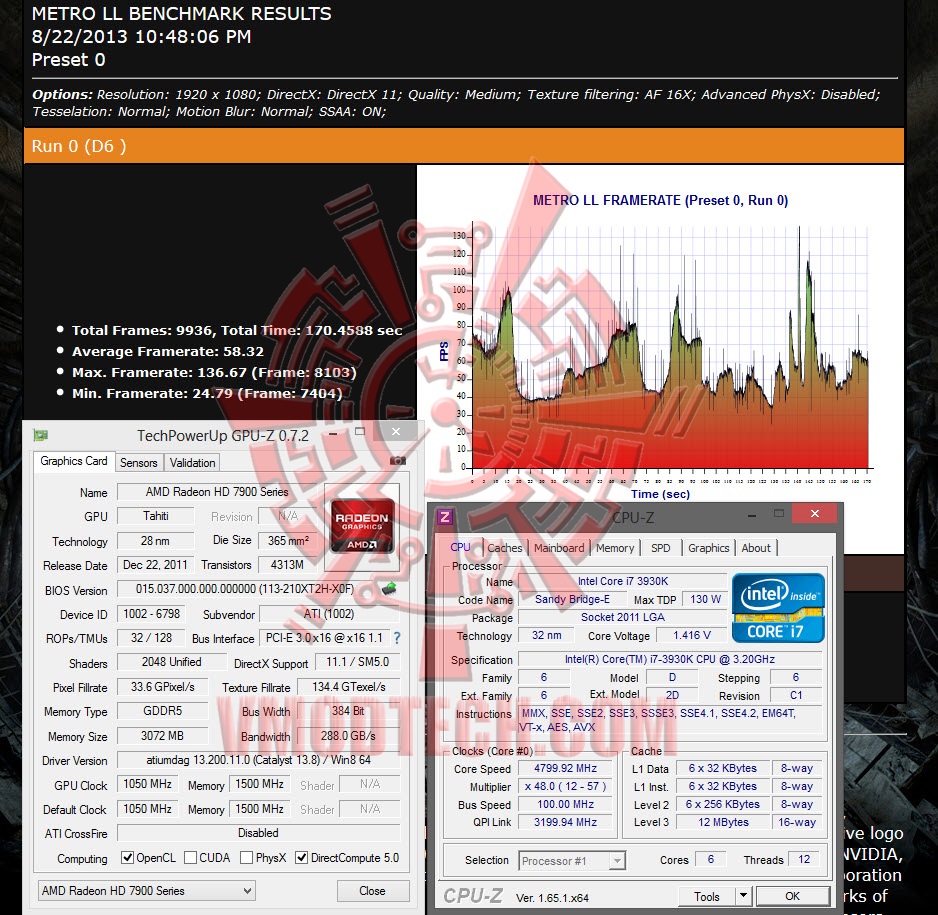

METRO Last Light Benchmark
.
SAPPHIRE HD 7970 GHz Edition 3GB GDDR5 VAPOR-X Default @ 1050/1500 MHz Core/Mem
.
.
Conclusion
จากการทดสอบกราฟฟิกการ์ด SAPPHIRE HD 7970 GHz Edition 3GB GDDR5 VAPOR-X นั้นจะเห็นได้ประสิทธิภาพนั้นยังคงเหลือเฟือสำหรับการ Benchmark รีดคะแนนและแน่นอครับว่ายังสามารถตอบสนองการเล่นเกมส์ได้อีกยาวนานสองปีขึ้นไปอย่างแน่นอน ตัวการ์ดนั้นได้ถูกออกแบบชุดระบายความร้อนที่เป็นเอกลักษณ์อย่าง VAPOR-X ที่ได้แสดงประสิทธิภาพกันไปแล้วว่ามันสามารถควบคุมความร้อนได้เป็นอย่างดี ความร้อนที่วัดได้จากโปรแกรม Furmark นั้น สูงสุดเพียง 71 องศาเซลเซียสที่รอบพัดลมต่ำๆ เสียงรบกวนนั้นบอกได้เลยครับว่า มันเบามาก สวยงามสมบูรณ์ครับสำหรับการ์ดที่ใช้ GPU เบอร์ใหญ่สุด ถือว่ายังเป็นตัวเลือกที่น่าสนใจสำหรับสาวก AMD จริงๆ..
.
..
