ENปลุกชีพคอมฯเก่า แบบเอื้ออาทรด้วย Spark GF6200
| Share | Tweet |
อ้างอิง : บทความนี้อ้างอิงการเปิด 8 Pipeline ของท่าน A-e-e แห่ง UnlimitPC ครับ คลิกที่นี่
หวัดดีครับ ช้าไปหรือป่าวครับกับ GF6200 ที่เขาเทสกันทั้งบ้านทั้งเมืองแล้ว หุๆๆ วันนี้ไม่ขอแรงแซงใครครับ แต่ขอแสดงวิธี เปิดท่อ หรือ Pipeline แบบเป็นขั้นๆกันเลย พร้อม OC VGA ด้วยครับ อยากบอกไว้ตรงนี้เลยนะครับว่า VGA แรงจริง ที่ไม่แรงน่ะเครื่องผมครับ คะแนนออกมาก็พอใช้ได้ครับ เพื่อให้เห็นความแตกต่างของคะแนน ผมได้แบ่งหมวดการทดสอบออกเป็นดังนี้ครับ
1. Review Hardware
2. ทดสอบแบบเดิมๆ ตอนนี้จะทดสอบแบบเดิมๆที่เกิดมากับการ์ดครับ ไม่ทำอะไรมันเลย
3. ทดสอบแบบ Overclock เป็นการทดสอบแบบ OC VGA แต่ไม่เปิด Pipeline ครับ
4. ทดสอบแบบเปิด Pipeline อย่างเดียว โดยไม่ OC เพิ่มนะครับ ดูซิว่าการเปิด Pipeline จะทำให้ดีขึ้นเท่าไหร่
5. เปิด Pipeline + OC ให้เห็นความแตกต่างกันเลยครับว่าแบบเดิมๆที่มากับการ์ดเมื่อโมและคล็อกแล้วจะเป็นยังไงครับ
ก่อนชมผลการทดสอบเรามาดูรายละเอียดทางด้าน Hardware กันก่อนนะครับ ว่าตัวแรงมันอยู่ตรงไหนกันบ้างครับ อ๋อ ผมได้เพิ่ม Hardware เข้ามาอีกอย่างหนึ่งนะครับคือ เครื่องวัดอุณหภูมิครับ อภินันทนาการจาก ElecToday.com ครับ
คุณสมบัติ ที่ต่างกันครับ เมื่อ GF6600GT, GF6600, GF6200 ใช้ชิป NV43 เหมือนกันแต่ Pipeline ต่างกัน หุๆๆ แสดงว่า แอบแซบแน่งานนี้ครับ อุๆๆ
NVIDIA GeForce 6800 Product Lineup Specifications | ||||||
Product Name | # pixel processors | # vertex processors | Bus width | Memory Type/Amount | GPU Speed | RAM Speed |
| GeForce 6800 Ultra | 16 | 6 | 256-bit | GDDR3/256MB | 400MHz | 1100MHz |
| GeForce 6800GT | 16 | 6 | 256-bit | GDDR3/256MB | 350MHz | 1000MHz |
| GeForce 6800 | 12 | 5 | 256-bit | GDDR/128MB | 325MHz | 700MHz |
| GeForce 6800LE | 8 | 4 | 256-bit | GDDR/128MB | 320MHz | 700MHz |
| GeForce 6600GT | 8 | 3 | 128-bit | GDDR3/128/256MB | 500MHz | 1000MHz |
| GeForce 6600 | 8 | 3 | 128-bit | GDDR3/128MB | 300MHz | 275(550)MHz |
| GeForce 6200 | 4 | 3 | 64-bit/128-bit | GDDR3/128/256MB | 300MHz | 275(550)MHz |
 |  |

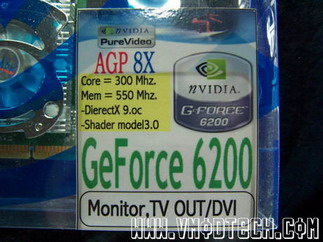

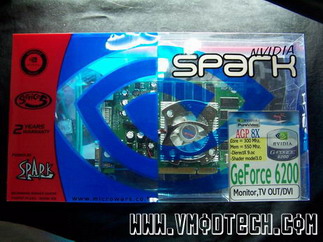

เห็นเจ้าน้องเล็กนอนในกล่องสวยๆป่าวครับ เดี๋ยวมันจะตื่นครับ | บอกไว้ชัดเจนว่า GF6200 Core/Mem 300/550MHz ครับ |
 |  |

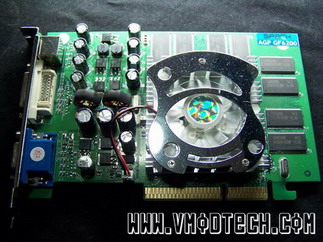

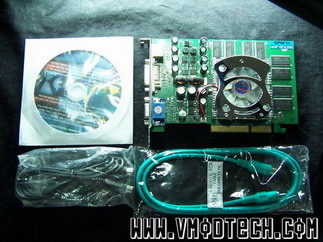

อุปกรณ์และของทั้งหมดในกล่องครับ | ตัวการ์ดโดยรวม อุปกรณ์วางเป็นระเบียบดีครับ |
 |  |

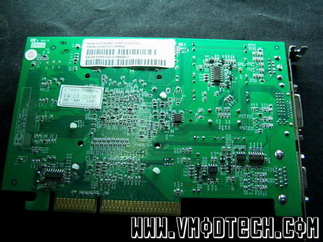

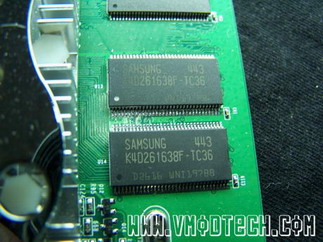

| ด้านหลังการ์ด เป็นอุปกรณ์ surface ทั้งหมด | ใช้แรม Samsung ความเร็วการเข้าถึงข้อมูล 3.6ns ทั้งหมด 128MB/128bit |
 |  |

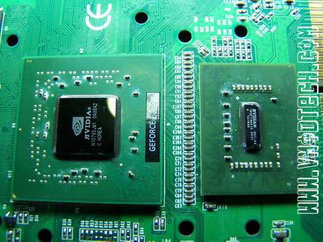

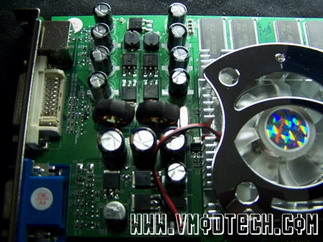

ภาคจ่ายไฟครับ เรียงเป็นระเบียบดี ใช้ C อิเล็กโทรไล แบบธรรมดา | นี่คู่เกย์เลยครับ ชิป NV43 (GeForce6200 GPU) และ HSI bridge chip |
 |  |

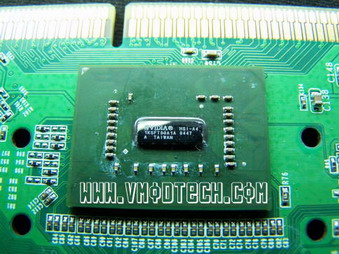

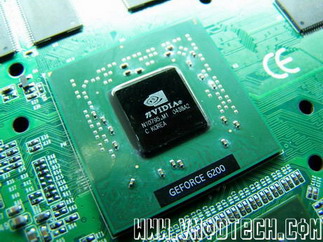

ดูกันชัดๆอีกทีครับสำหรับขุมพลัง ชิป Geforce 6200 | นี่คู่ขา NV43 ครับ High-Speed Interconnect (HSI) Bridge Chip |
| ตัว High-Speed Interconnect (HSI) Bridge Chip ตัวนี้แหละครับที่ทำการแปลงระหว่าง AGP กับ PCI Express นั่นคือ AGP Bus Interfaces เป็น PCI Express Bus นั่นเองครับ เพราะ NV43 ใช้ระบบ Bus แบบ PCI Express ครับ จึงต้องมีตัวกลางเชื่อมต่อกับ Slot AGP | |
เมื่อเราเปลือยเจ้า 6200 ดูใส้พุงหมดแล้ว ต่อไปเราจะมาดูการทดสอบนะครับ ซึ่งจะแบ่งโหมดการทดสอบตามที่ได้กล่าวมาข้างต้นครับ คลิกที่หน้า 2 เพื่อชมเลยครับ
