ENปลุกชีพคอมฯเก่า แบบเอื้ออาทรด้วย Spark GF6200
| Share | Tweet |
อ้างอิง : บทความนี้อ้างอิงการเปิด 8 Pipeline ของท่าน A-e-e แห่ง UnlimitPC ครับ คลิกที่นี่
หวัดดีครับ ช้าไปหรือป่าวครับกับ GF6200 ที่เขาเทสกันทั้งบ้านทั้งเมืองแล้ว หุๆๆ วันนี้ไม่ขอแรงแซงใครครับ แต่ขอแสดงวิธี เปิดท่อ หรือ Pipeline แบบเป็นขั้นๆกันเลย พร้อม OC VGA ด้วยครับ อยากบอกไว้ตรงนี้เลยนะครับว่า VGA แรงจริง ที่ไม่แรงน่ะเครื่องผมครับ คะแนนออกมาก็พอใช้ได้ครับ เพื่อให้เห็นความแตกต่างของคะแนน ผมได้แบ่งหมวดการทดสอบออกเป็นดังนี้ครับ
1. Review Hardware
2. ทดสอบแบบเดิมๆ ตอนนี้จะทดสอบแบบเดิมๆที่เกิดมากับการ์ดครับ ไม่ทำอะไรมันเลย
3. ทดสอบแบบ Overclock เป็นการทดสอบแบบ OC VGA แต่ไม่เปิด Pipeline ครับ
4. ทดสอบแบบเปิด Pipeline อย่างเดียว โดยไม่ OC เพิ่มนะครับ ดูซิว่าการเปิด Pipeline จะทำให้ดีขึ้นเท่าไหร่
5. เปิด Pipeline + OC ให้เห็นความแตกต่างกันเลยครับว่าแบบเดิมๆที่มากับการ์ดเมื่อโมและคล็อกแล้วจะเป็นยังไงครับ
ก่อนชมผลการทดสอบเรามาดูรายละเอียดทางด้าน Hardware กันก่อนนะครับ ว่าตัวแรงมันอยู่ตรงไหนกันบ้างครับ อ๋อ ผมได้เพิ่ม Hardware เข้ามาอีกอย่างหนึ่งนะครับคือ เครื่องวัดอุณหภูมิครับ อภินันทนาการจาก ElecToday.com ครับ
คุณสมบัติ ที่ต่างกันครับ เมื่อ GF6600GT, GF6600, GF6200 ใช้ชิป NV43 เหมือนกันแต่ Pipeline ต่างกัน หุๆๆ แสดงว่า แอบแซบแน่งานนี้ครับ อุๆๆ
NVIDIA GeForce 6800 Product Lineup Specifications | ||||||
Product Name | # pixel processors | # vertex processors | Bus width | Memory Type/Amount | GPU Speed | RAM Speed |
| GeForce 6800 Ultra | 16 | 6 | 256-bit | GDDR3/256MB | 400MHz | 1100MHz |
| GeForce 6800GT | 16 | 6 | 256-bit | GDDR3/256MB | 350MHz | 1000MHz |
| GeForce 6800 | 12 | 5 | 256-bit | GDDR/128MB | 325MHz | 700MHz |
| GeForce 6800LE | 8 | 4 | 256-bit | GDDR/128MB | 320MHz | 700MHz |
| GeForce 6600GT | 8 | 3 | 128-bit | GDDR3/128/256MB | 500MHz | 1000MHz |
| GeForce 6600 | 8 | 3 | 128-bit | GDDR3/128MB | 300MHz | 275(550)MHz |
| GeForce 6200 | 4 | 3 | 64-bit/128-bit | GDDR3/128/256MB | 300MHz | 275(550)MHz |
 |  |
เห็นเจ้าน้องเล็กนอนในกล่องสวยๆป่าวครับ เดี๋ยวมันจะตื่นครับ | บอกไว้ชัดเจนว่า GF6200 Core/Mem 300/550MHz ครับ |
 |  |
อุปกรณ์และของทั้งหมดในกล่องครับ | ตัวการ์ดโดยรวม อุปกรณ์วางเป็นระเบียบดีครับ |
 |  |
| ด้านหลังการ์ด เป็นอุปกรณ์ surface ทั้งหมด | ใช้แรม Samsung ความเร็วการเข้าถึงข้อมูล 3.6ns ทั้งหมด 128MB/128bit |
 |  |
ภาคจ่ายไฟครับ เรียงเป็นระเบียบดี ใช้ C อิเล็กโทรไล แบบธรรมดา | นี่คู่เกย์เลยครับ ชิป NV43 (GeForce6200 GPU) และ HSI bridge chip |
 |  |
ดูกันชัดๆอีกทีครับสำหรับขุมพลัง ชิป Geforce 6200 | นี่คู่ขา NV43 ครับ High-Speed Interconnect (HSI) Bridge Chip |
| ตัว High-Speed Interconnect (HSI) Bridge Chip ตัวนี้แหละครับที่ทำการแปลงระหว่าง AGP กับ PCI Express นั่นคือ AGP Bus Interfaces เป็น PCI Express Bus นั่นเองครับ เพราะ NV43 ใช้ระบบ Bus แบบ PCI Express ครับ จึงต้องมีตัวกลางเชื่อมต่อกับ Slot AGP | |
เมื่อเราเปลือยเจ้า 6200 ดูใส้พุงหมดแล้ว ต่อไปเราจะมาดูการทดสอบนะครับ ซึ่งจะแบ่งโหมดการทดสอบตามที่ได้กล่าวมาข้างต้นครับ คลิกที่หน้า 2 เพื่อชมเลยครับ
หมายเหตุ : คะแนนจากบทความการทดสอบนี้ไม่ถือเป็นข้อยุติ ขึ้นอยู่กับระบบของแต่ละท่านครับ

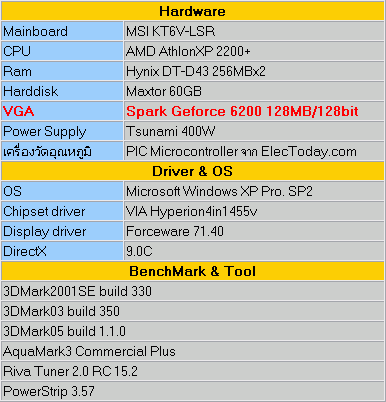

ก่อนอื่นก็ต้องขอออกตัวก่อนนะครับว่า เครื่องผมไม่ได้แรงนะจ๊ะ แต่เจ้า 6200 แรงดีครับ ถึงคะแนนออกมาจะน้อยไปซะหน่อย ก็พอรับได้นะครับ ในการทดสอบนี้เลยไม่ขอทดสอบ OC ระบบโดยรวมนะครับ จะ OC เฉพาะ GF6200 เท่านั้น เพื่อให้เห็นถึงความสามารถของ VGA เพียงอย่างเดียวครับ ว่าแล้วก็มาดูระบบที่ใช้ทดสอบกันครับ ว่ามันอ่อน…ขนาดไหน อ๋อๆผมขอแถมอีกอย่างนะ ก็เห็นถามกันเข้ามาว่าเมื่อ OC แล้วการ์ดร้อนมั้ย อุณหภูมิกี่องศา ผมเลยเล่นเอาเครื่องวัดอุณหภูมิมาวัดกันเลยครับ อภินันทนาการจาก ElecToday.com ครับ ดูหน้าตากันหน่อยมั้ยครับ อิอิ

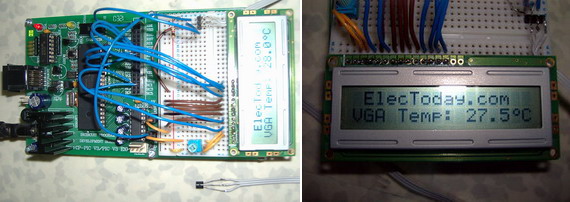

ตัวนี้แหละที่ใช้วัด เห็นตัวเล็กๆดำๆมั้ยครับ ใช้ PIC Microcontroller เขียนโปรแกรมให้อ่านค่าอุณหภูมิจากตัว DS1820 ตอนนี้ที่ห้องผมอุณหภูมิ 27.5 องศาครับ

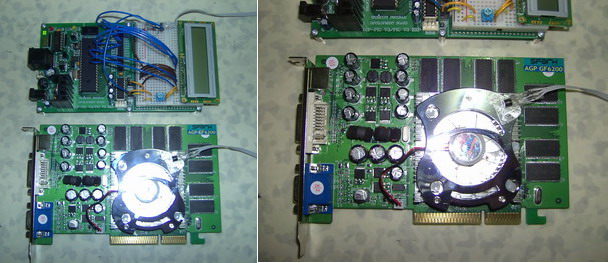

แล้วผมก็เอามาติดตรงนี้ ที่ซิงค์ครับ ดูที่รูปครับ หุๆๆ ชาวบ้านมากๆครับ เอาเทปใสติดเอาครับ อิอิ
รายละเอียดของการ์ด
 |  |

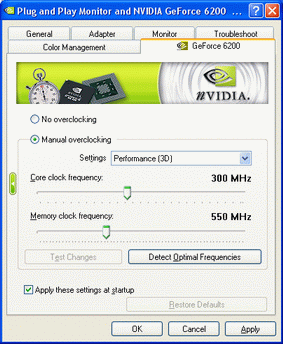

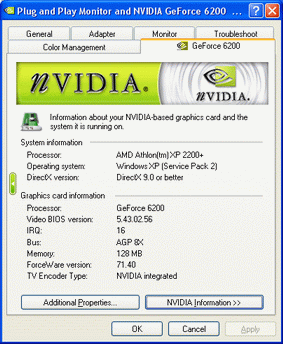

ใช้ driver 71.40 จากแผ่น แสดงชื่อถูกต้องครับ | ความถี่ Core/Mem เดิมๆครับ |
|
|
| |

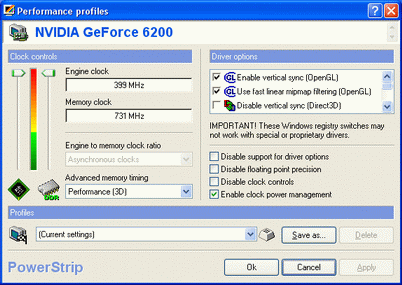

Riva Tuner 2.0 RC 15.2 แสดงไว้ชัดว่า 128bit 4pipeline และผมเลยใช้ PowerStrip 3.57 ลากซะสุดๆๆๆเลยครับ แปลกกว่าที่อื่นครับ มันสุดแค่นี้ งง เลยครับผม แค่นี้ก็แค่นี้ พอแล้ว หุๆๆ | |
  | |

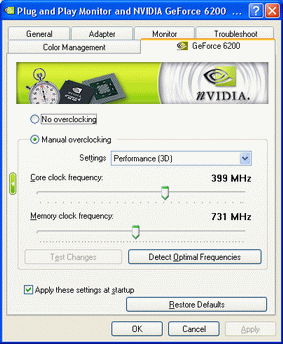

ยืนยันอีกทีด้วย 2 รูปนี้ครับ อิอิ แต่รูป Hardware Monitor แสดงความถี่ Mem แค่ 729MHz หุๆๆ งง | |
ทดสอบแบบเดิมๆ ที่ Core/Mem 300/550MHz ครับ และ ทดสอบแบบ Overclock เป็นการทดสอบแบบ OC VGA แต่ไม่เปิด Pipeline ครับ จะได้เอาคะแนนไปเทียบกัน ไปดูคะแนนกันเลยนะครับ
ทดสอบแบบเดิมๆ 300/550MHz | Overclock ที่ 399/731MHz |
| 5 | |
| |
|
|
|
|
| |
| |
|
|
| |
| |
อุณหภูมิที่เดิมๆประมาณนี้ | ถ่ายตอนรันโปรแกรมอยู่ระหว่าง 34-35.5 ครับ |
ทดสอบแบบเปิด Pipeline อย่างเดียว โดยไม่ OC เพิ่มนะครับ ดูซิว่าการเปิด Pipeline จะทำให้ดีขึ้นเท่าไหร่ และ เปิด Pipeline + OC ให้เห็นความแตกต่างกันเลยครับว่าแบบเดิมๆที่มากับการ์ดเมื่อโมและคล็อกแล้วจะเป็นยังไงครับ

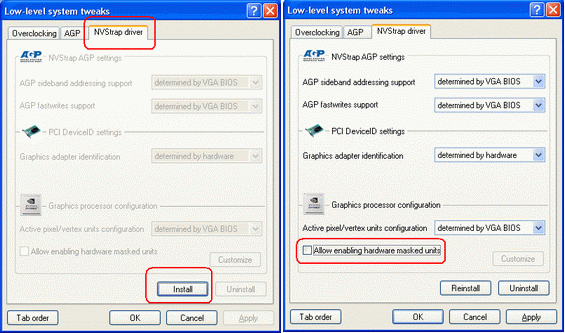

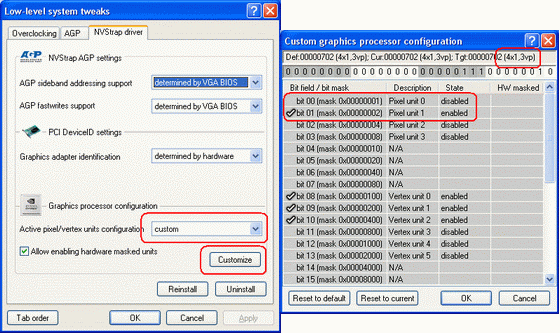

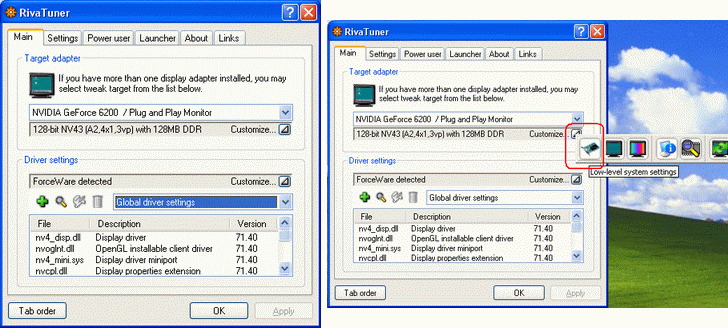

เริ่มโม 8 Pipeline ก่อนทดสอบเราต้องทำการเปิดท่อที่ซ่อนเร้นออกมาก่อนเพื่อเห็นพลังที่ซ่อนไว้ครับ เริ่มกันเลยครับ ดูรูปแล้วทำตามก็พอครับ ไม่อธิบายมากนะครับ Step by Step ครับ
 |
| 5 |
|
|
|
|
|

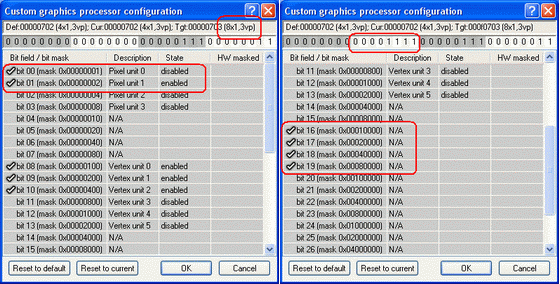

พอคลิกเพื่อ Enable bit ที่ Register 32 bit ตามรูปนี้แล้วให้คลิก OK ออกไปแล้ว Riva จะให้ Restart ครับ |
|

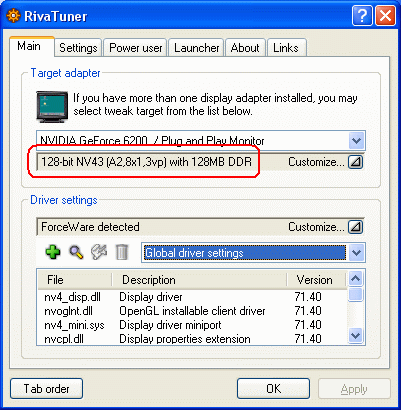

กลับเข้า Windows มาก็เป็น 8 Pipeline อย่างที่เห็นครับ |
ผลการทดสอบ

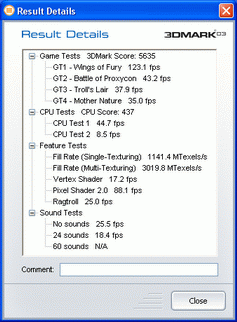

8 Pipeline 300/550MHz | 8 Pipeline Overclock ที่ 399/731MHz |
| 5 | |
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
อุณหภูมิจะขึ้นๆลงๆอยู่ที่ 32-34 ครับ | สูงสุดที่ได้ครับคือ 36 องศา แต่ถ่ายไม่ทันครับ |
บทสรุป
จากการทดสอบจะเห็นว่าคะแนนที่ได้ เทียบกันระหว่าง เดิมๆ กับเปิด 8 ท่อ และ OC ด้วยต่างกันเยอะทีเดียวครับ ถึงแม้ว่าระบบที่ใช้ทดสอบจะไม่แรงอย่างท่านอื่นๆก็ตาม และอุณหภูมิจากที่ใช้เครื่องวัดก็จะอยุ่ราว เริ่มเปิดเครื่องที่ 31 องศา สูงสุดที่เห็นคือ 36 องศา ครับ เอามือจับดูก็อุ่นๆธรรมดาครับ ไม่ร้อนมากเลยครับ ด้วยราคาค่าตัว ประมาณ 5100 บาท เป็นราคา Retail ครับถ้าดูตามร้านคงจะไม่ถึงหรือใกล้เคียง นี่ก็เป็นอีกทางเลือกหนึ่งครับกับ Spark Geforce 6200 ซึ่งเปิด 8 Pipeline ได้ ในราคาสบายกระเป๋าครับ
