Xigmatek AchillesII SD1284 CPU Cooling Review

/ บทความโดย: HuGnOi , 01/07/2015 16:00, 13,951 views / view in EnglishEN
«»
Share

Xigmatek AchillesII SD1284 Appearance

มารับชมหน้าตากันต่อเลยครับ

dsc 3175 Xigmatek AchillesII SD1284 CPU Cooling Review

dsc 3177 Xigmatek AchillesII SD1284 CPU Cooling Review

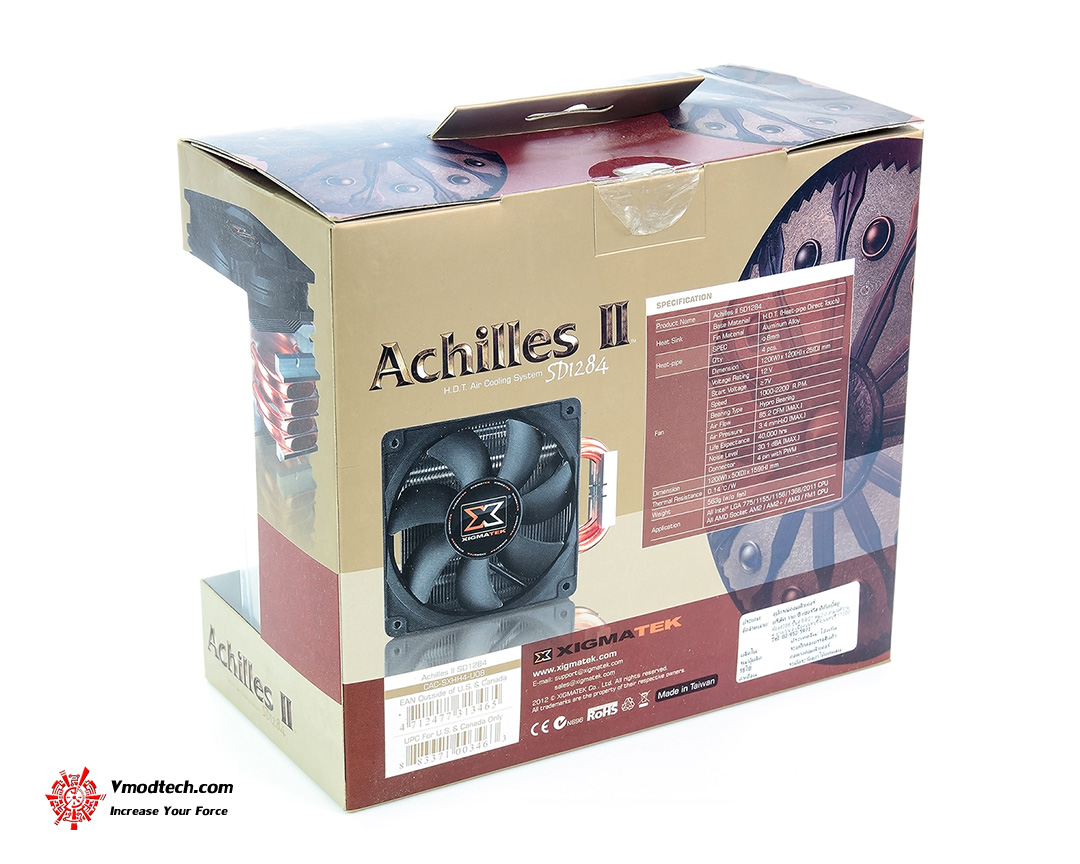

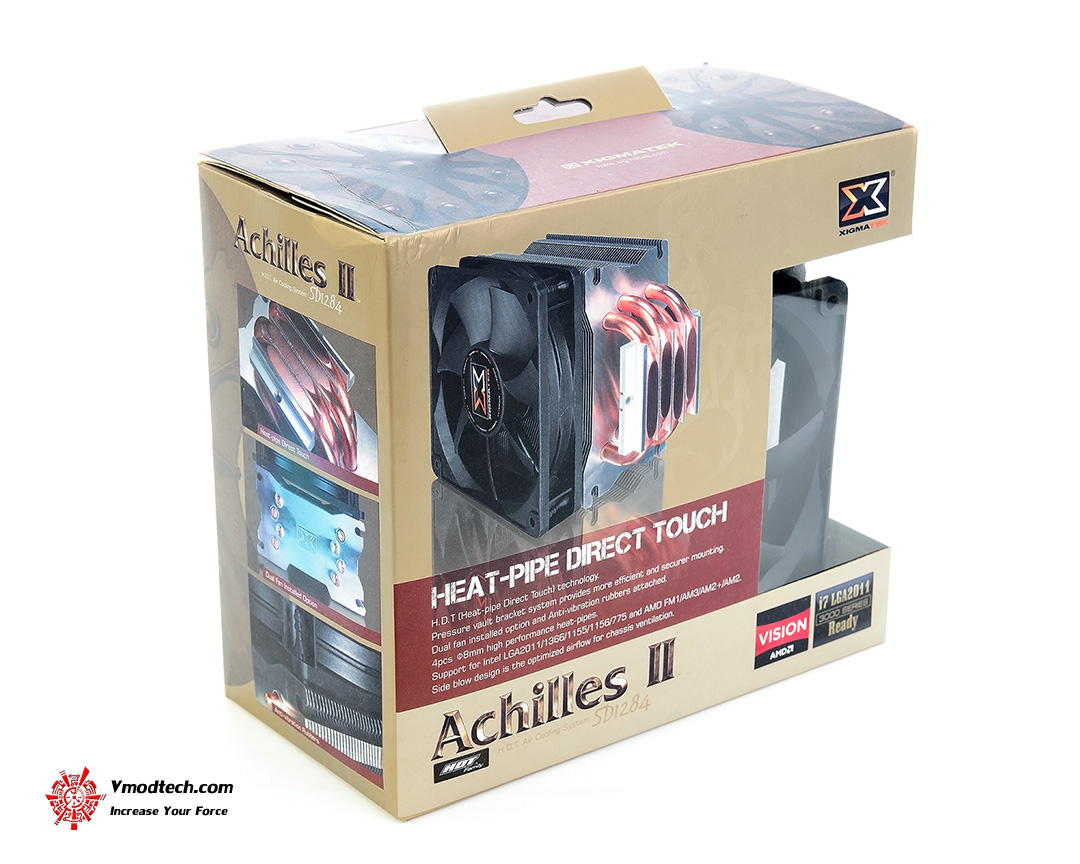

กล่องบรรจุพิมพ์ 4สี บอกรายละเอียดต่างๆครับ

dsc 3178 Xigmatek AchillesII SD1284 CPU Cooling Review

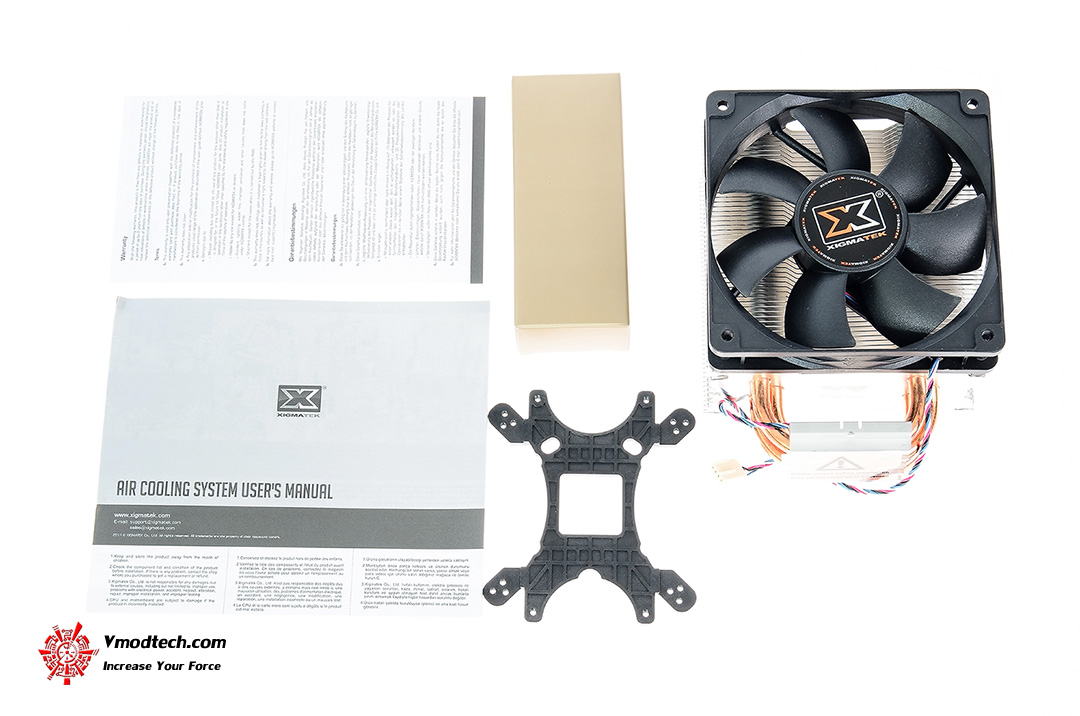

ภายในกล่องก็มี คู่มือ, แผ่นรองซ็อกเก็ต, กล่องใส่อุปกรณ์ต่างๆ และตัวฮีทซิงค์ครับ

dsc 3181 Xigmatek AchillesII SD1284 CPU Cooling Review

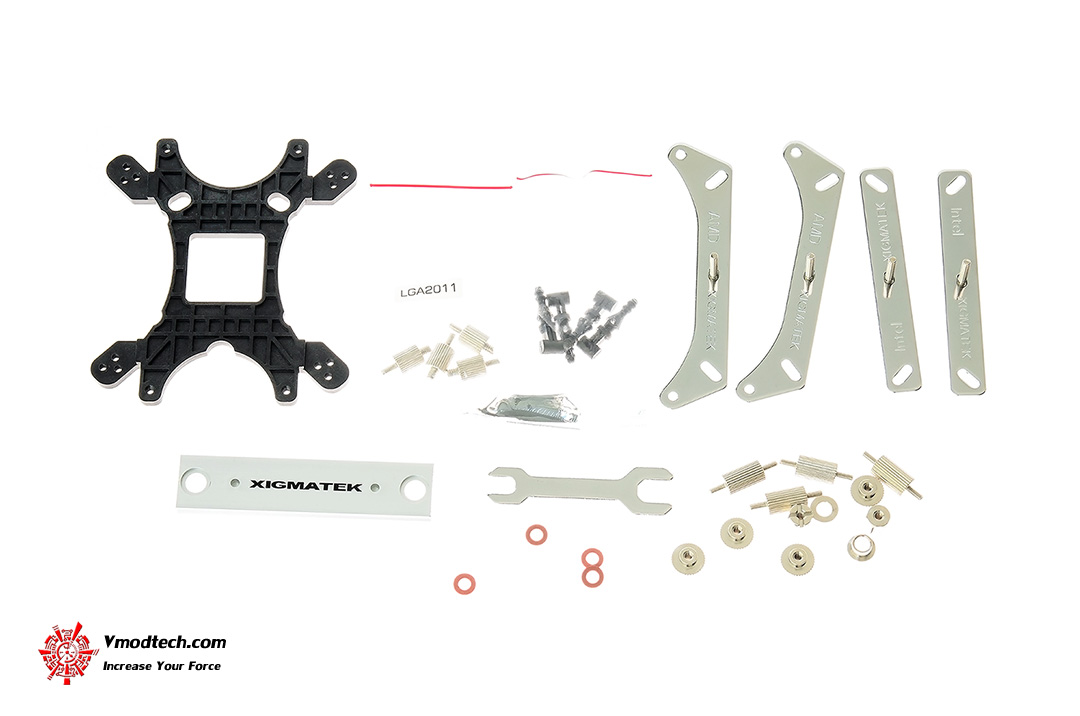

ภายในกล่องอุปกรณ์ก็มี นัตสกรูต่างๆ, ขาล็อคซ็อกเก็ต, ซิลิโคน, ยางลัดพัดลม และประแจครับ

dsc 3183 Xigmatek AchillesII SD1284 CPU Cooling Review

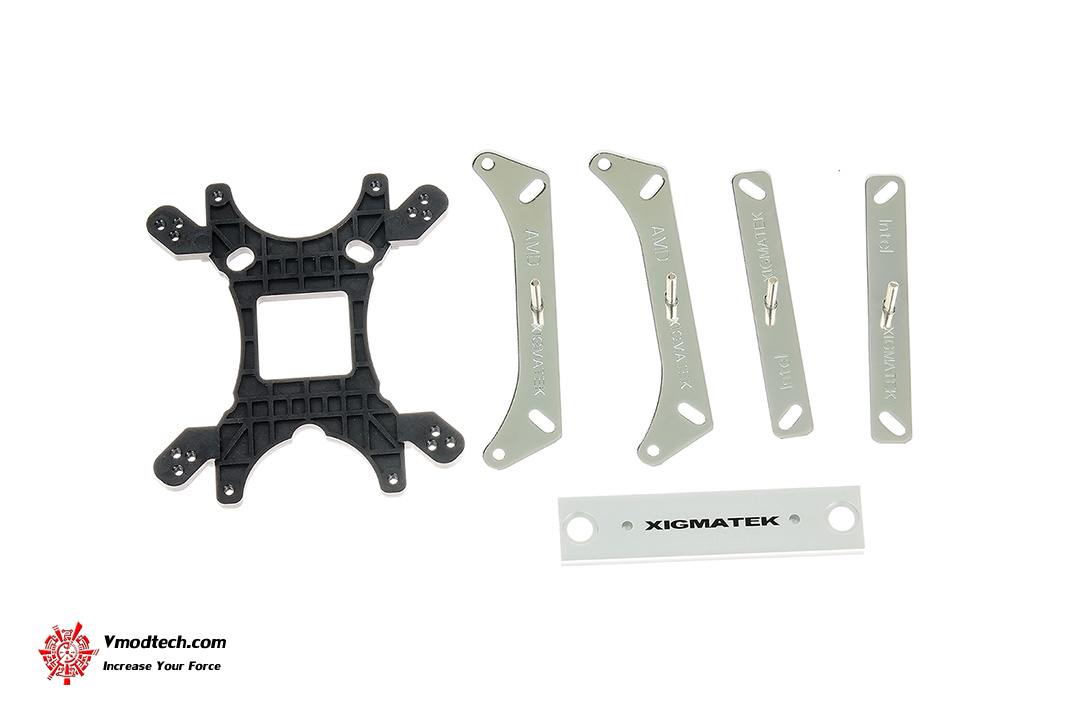

ชุดแผ่นล็อคซ็อกเก็ตครับ รองรับ

Intel LGA Socket 775/1155/1156/1366

AMD Socket FM2/FM1/AM3+/AM3/AM2+/AM2

dsc 3190 Xigmatek AchillesII SD1284 CPU Cooling Review

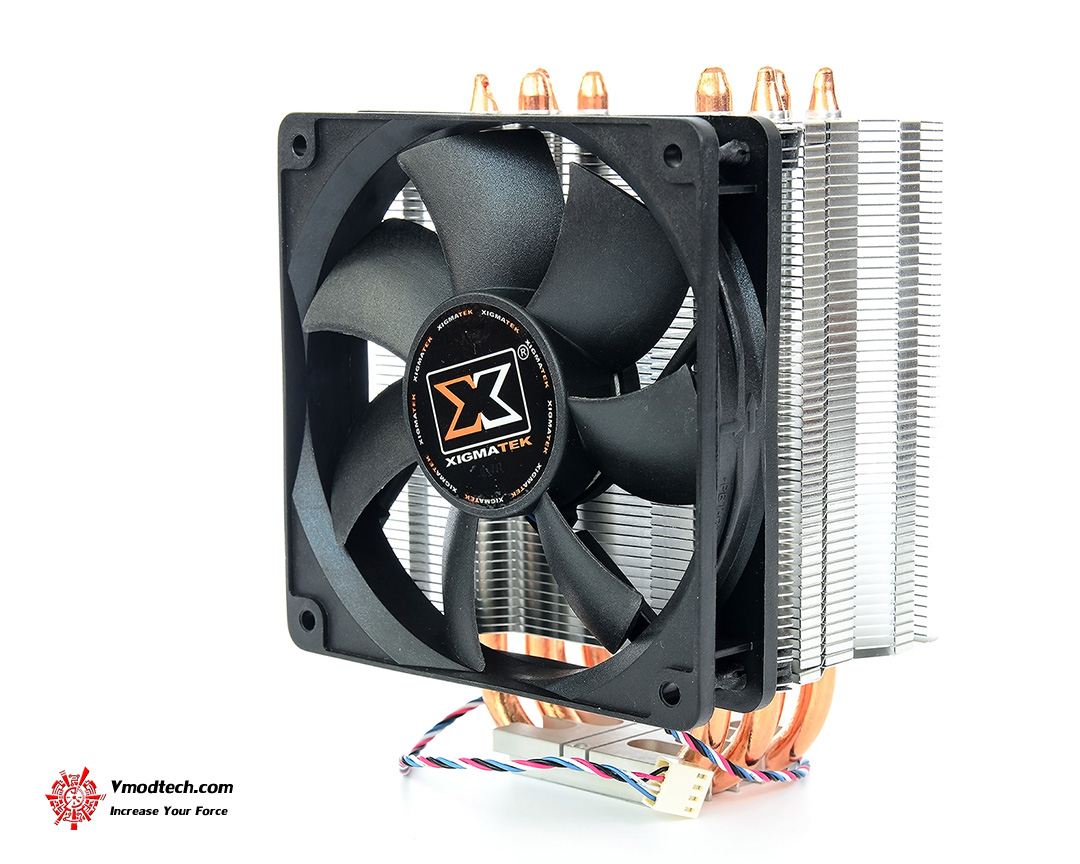

มาดูตัวฮีตซิงค์กันเลยทำจาก Aluminum Alloy

dsc 3191 Xigmatek AchillesII SD1284 CPU Cooling Review

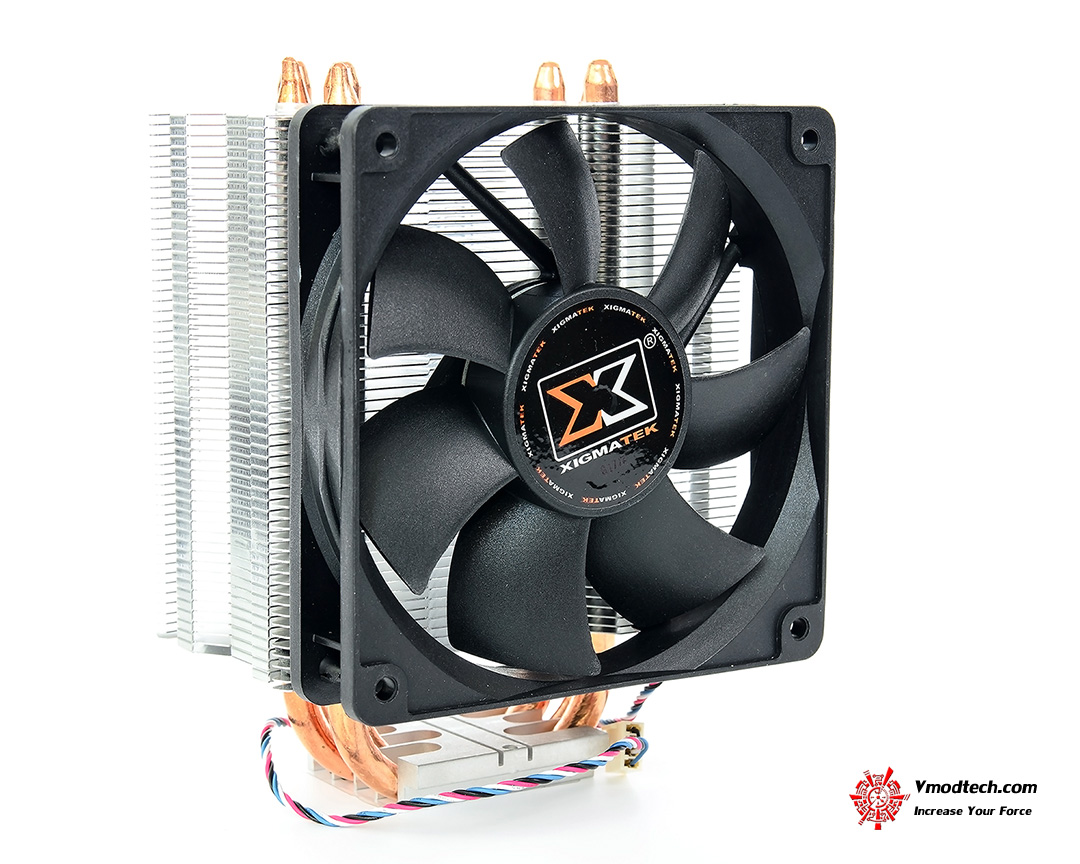

ขนาด 120(W) x 50(D) x 159(H) mm (w/o Fan) หนัก 563g (Heat Sink Only)

dsc 3192 Xigmatek AchillesII SD1284 CPU Cooling Review

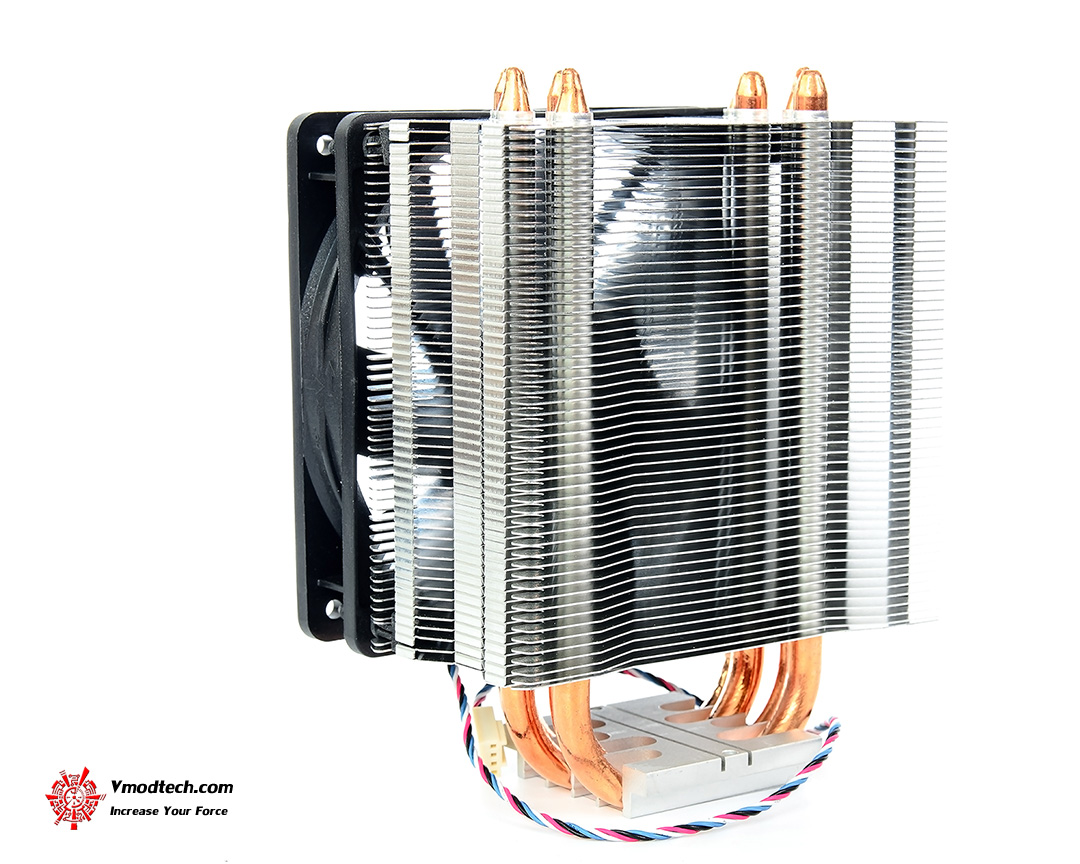

เงาแว๊ปครับงานนี้

dsc 3194 Xigmatek AchillesII SD1284 CPU Cooling Review

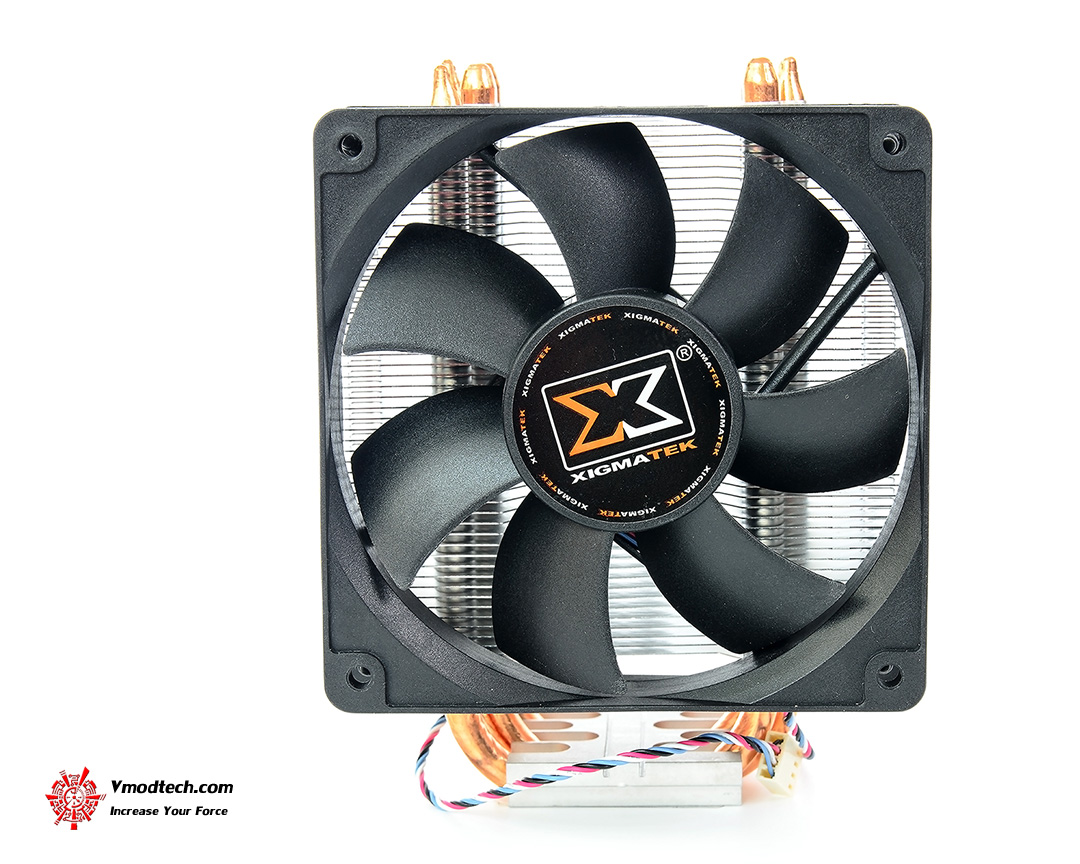

ติดตั้งพัดลมเข้าไปแล้วดูงามขึ้นเยอะครับ

dsc 3195 Xigmatek AchillesII SD1284 CPU Cooling Review

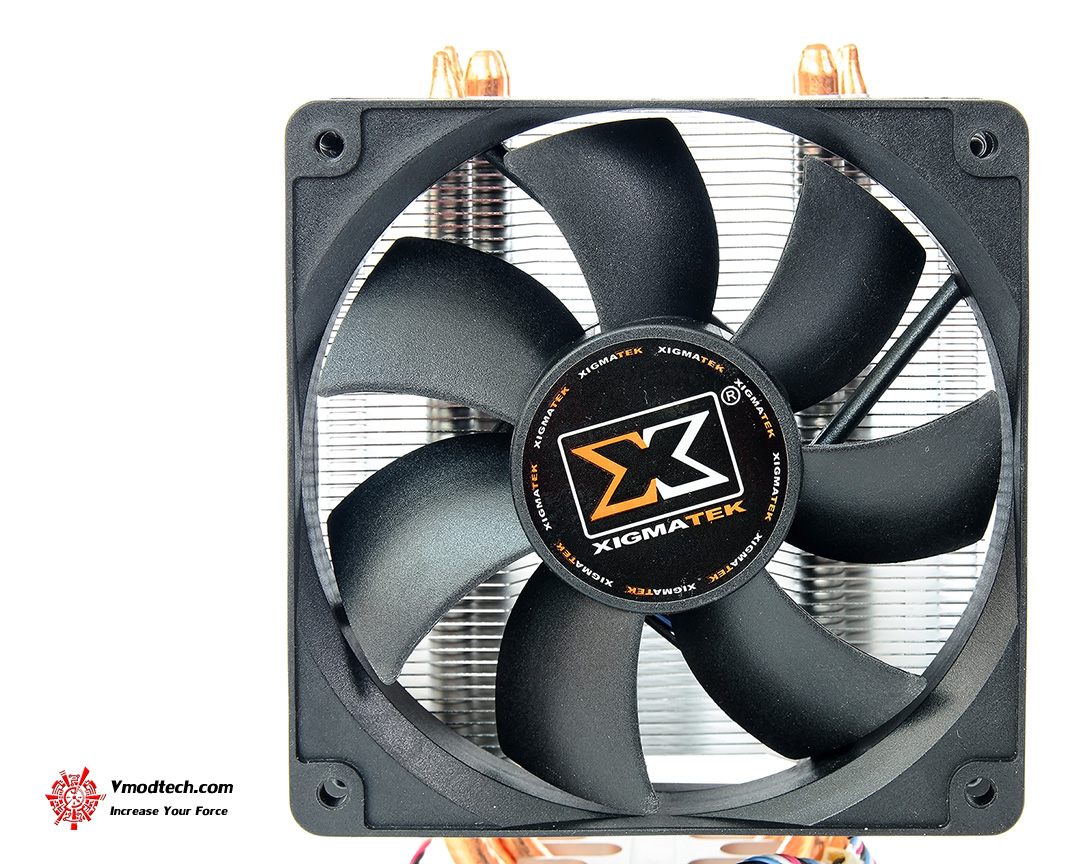

มาดูพัดลมกันบ้าง

intro 04 Xigmatek AchillesII SD1284 CPU Cooling Review

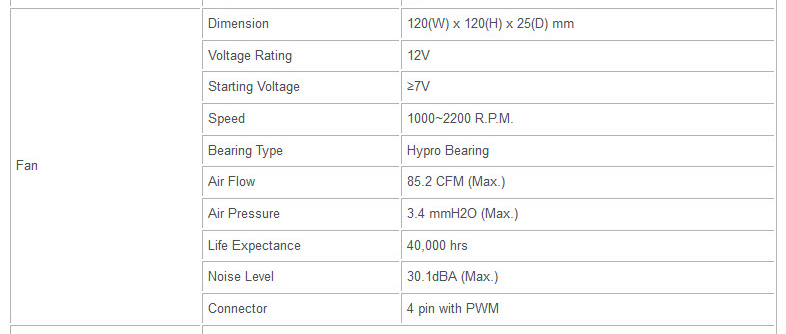

เสป็คพัดลมก็ตามนี้ครับขนาด 120(W) x 120(H) x 25(D) mm ความเร็วรอบที่ 1000-2200rpm เสียงเบาๆที่ 30.1dBA (Max.)

dsc 3200 Xigmatek AchillesII SD1284 CPU Cooling Review

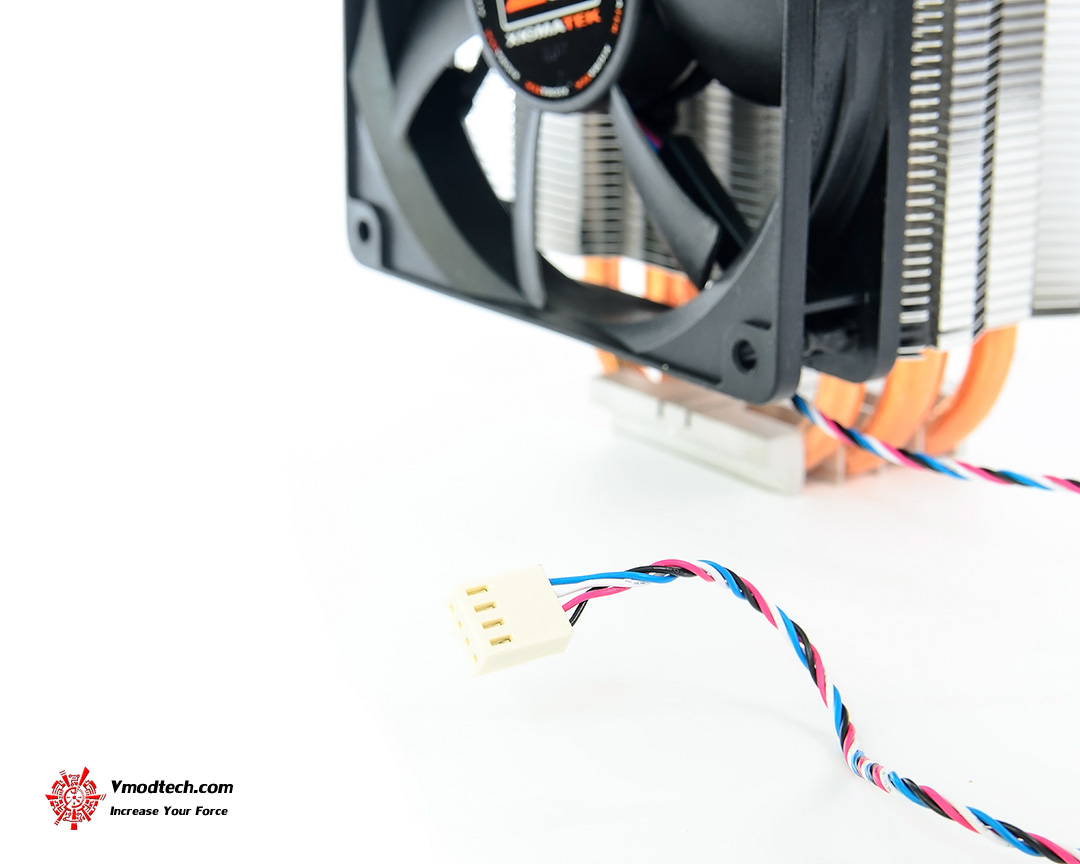

หัวเสียบไฟ 4 พิน

dsc 3196 Xigmatek AchillesII SD1284 CPU Cooling Review

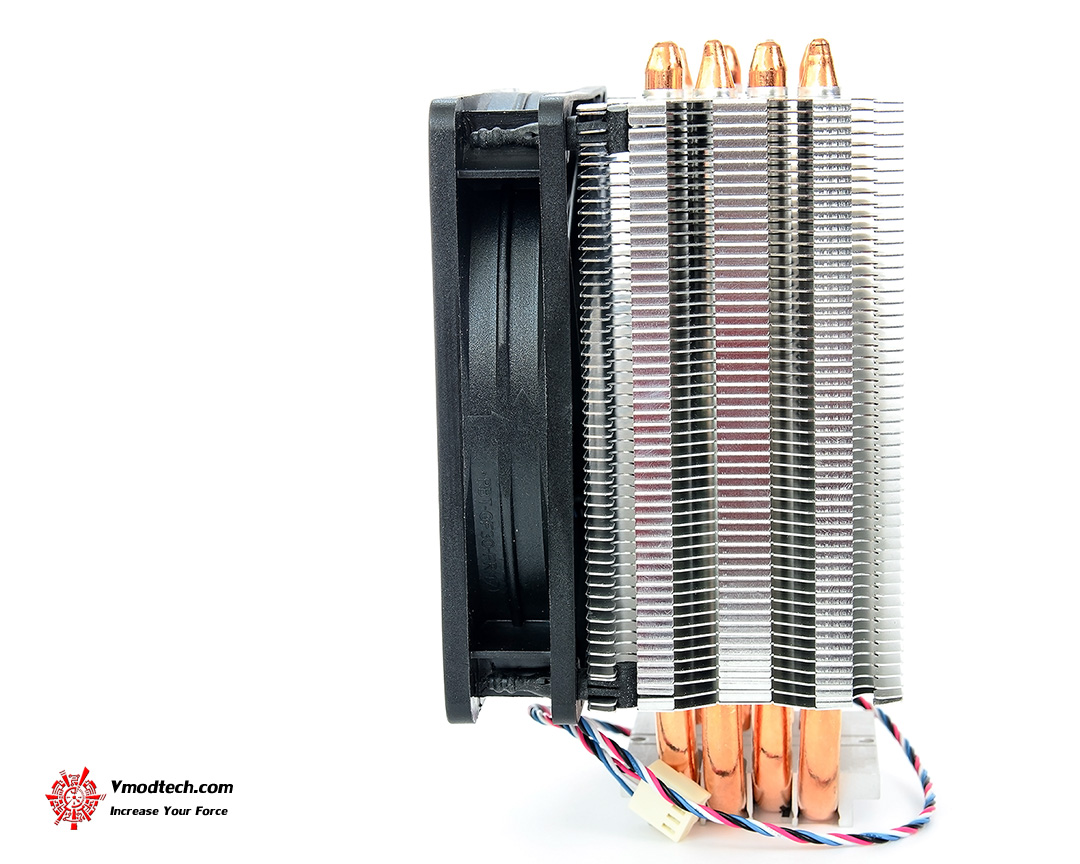

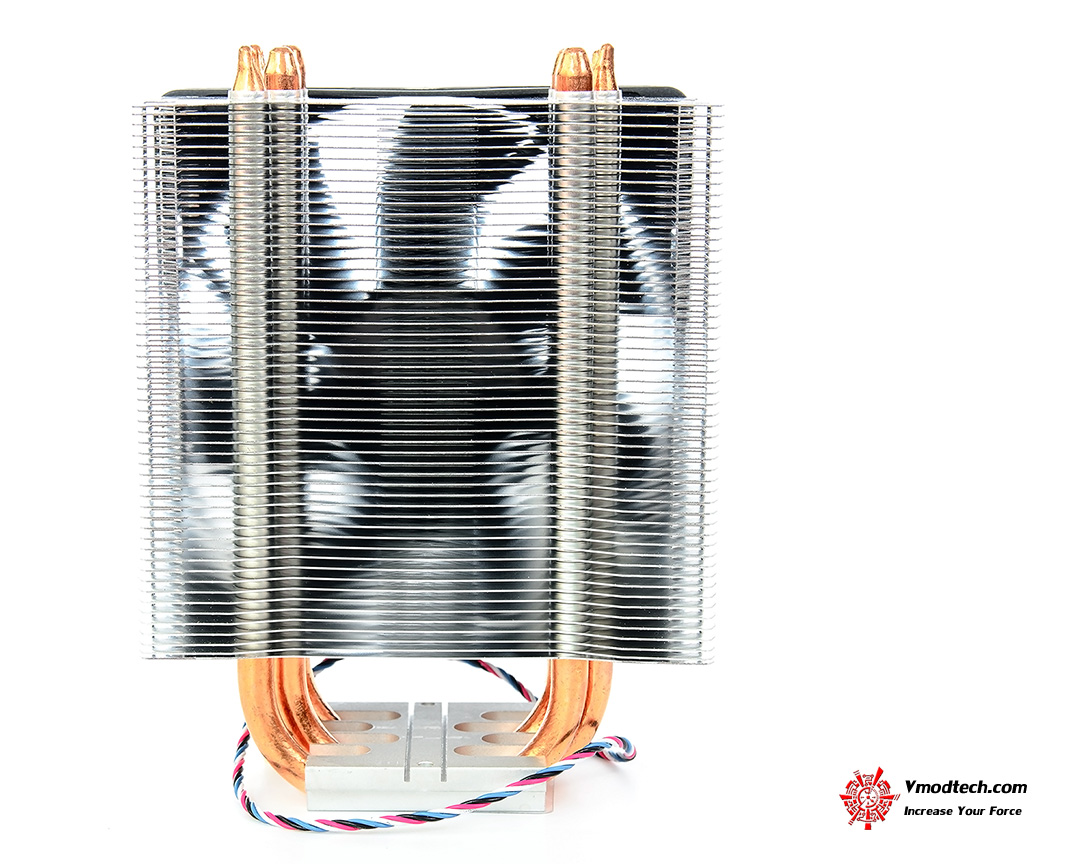

ดูด้านข้างครับ

dsc 3197 Xigmatek AchillesII SD1284 CPU Cooling Review

Fin โปร่งๆครับ

dsc 3198 Xigmatek AchillesII SD1284 CPU Cooling Review

ด้านบนตีตรา Xigmatek ของแท้แน่นอนครับงานนี้

dsc 3199 Xigmatek AchillesII SD1284 CPU Cooling Review

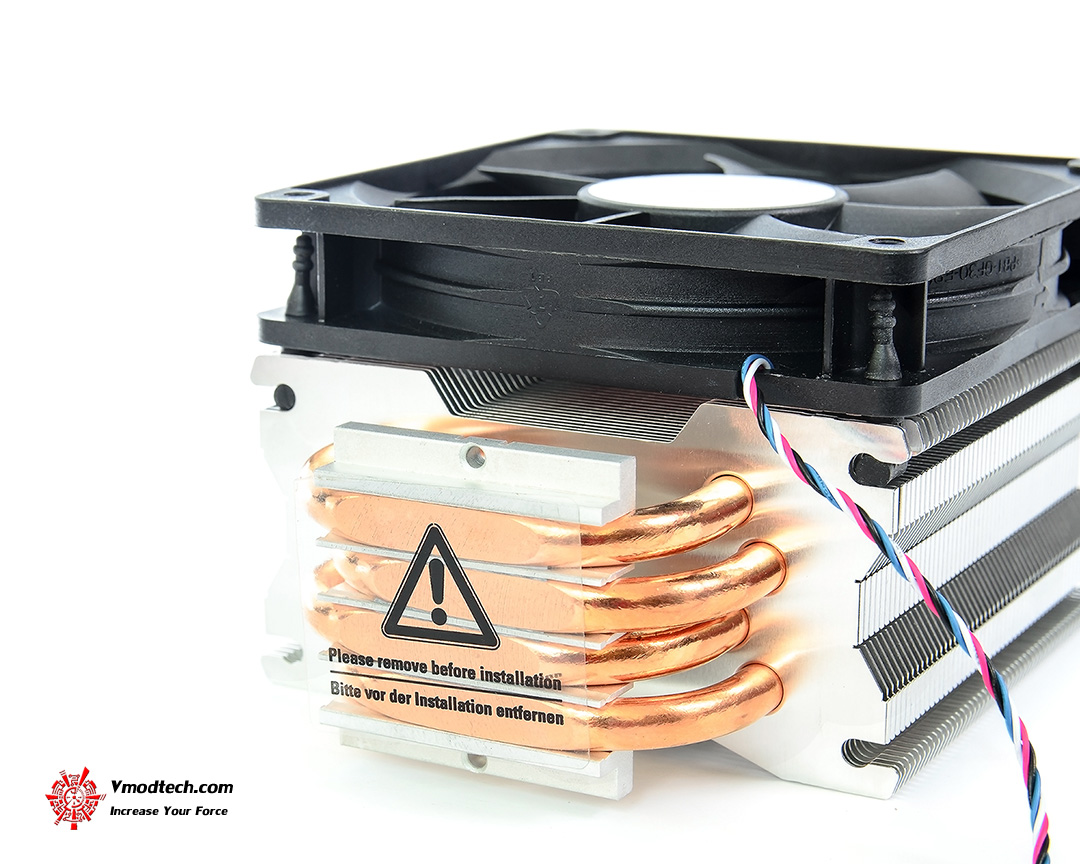

Heat-pipe ก็เป็นทองแดง เปิดฐานเพื่อสัมผัสโดยตรงกับกระดอง CPU กันเลยครับ H.D.T. (Heat-pipes Direct Touch) มี 4 เส้นนะครับขนาด 8mm.

.

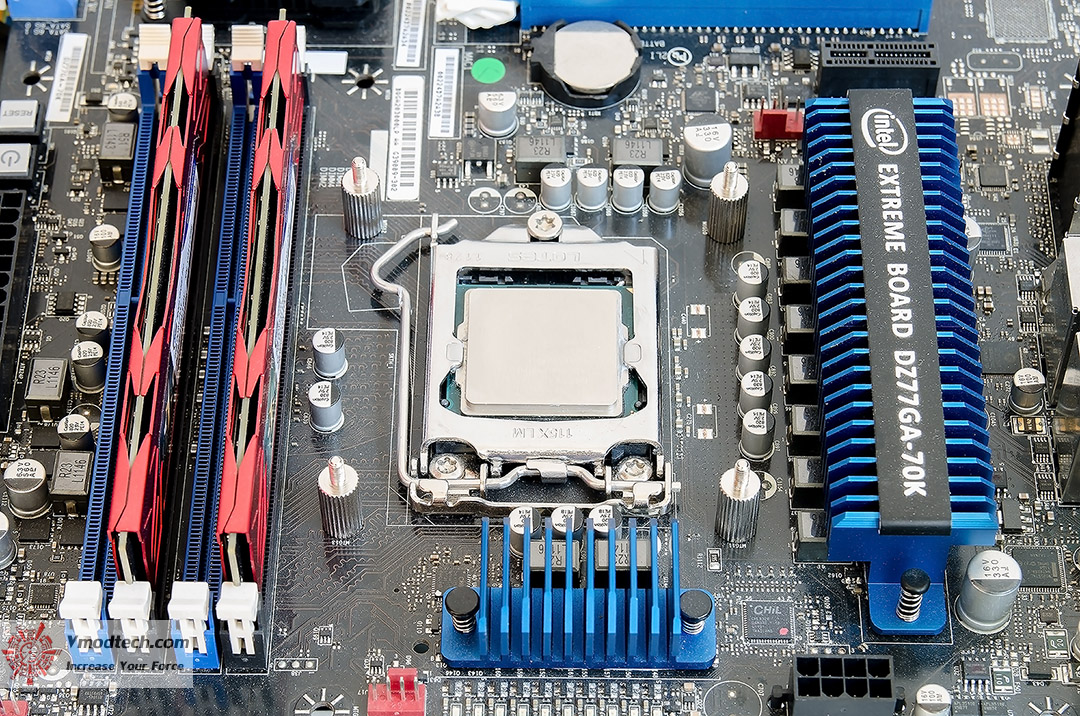

Installation With Intel LGA 1155

dsc 3039 Xigmatek AchillesII SD1284 CPU Cooling Review

มาลองติดตั้งใช้งานกันบ้างครับ วันนี้เลือกใช้งาน Intel LGA 1155

.

ใส่แผ่นรองหลังขันสกรู 4 ตัวให้พอตึงมือ

dsc 3041 Xigmatek AchillesII SD1284 CPU Cooling Review

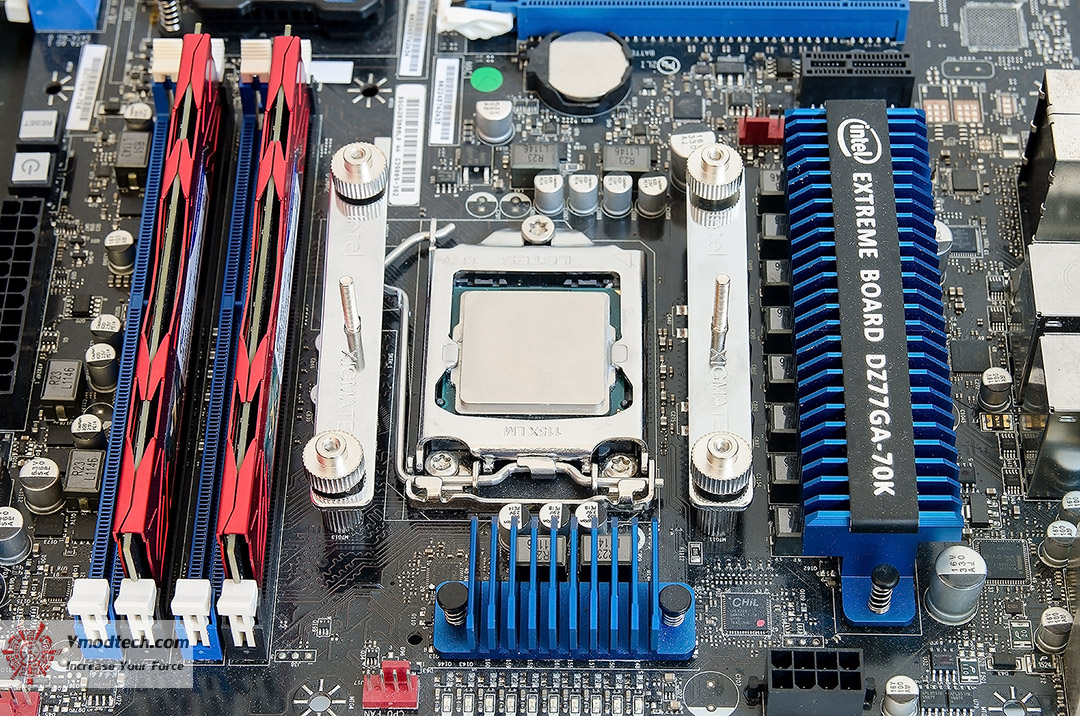

วางคาน 2 ด้าน ยึดน็อตไว้พอหลวมๆ

dsc 3173 Xigmatek AchillesII SD1284 CPU Cooling Review

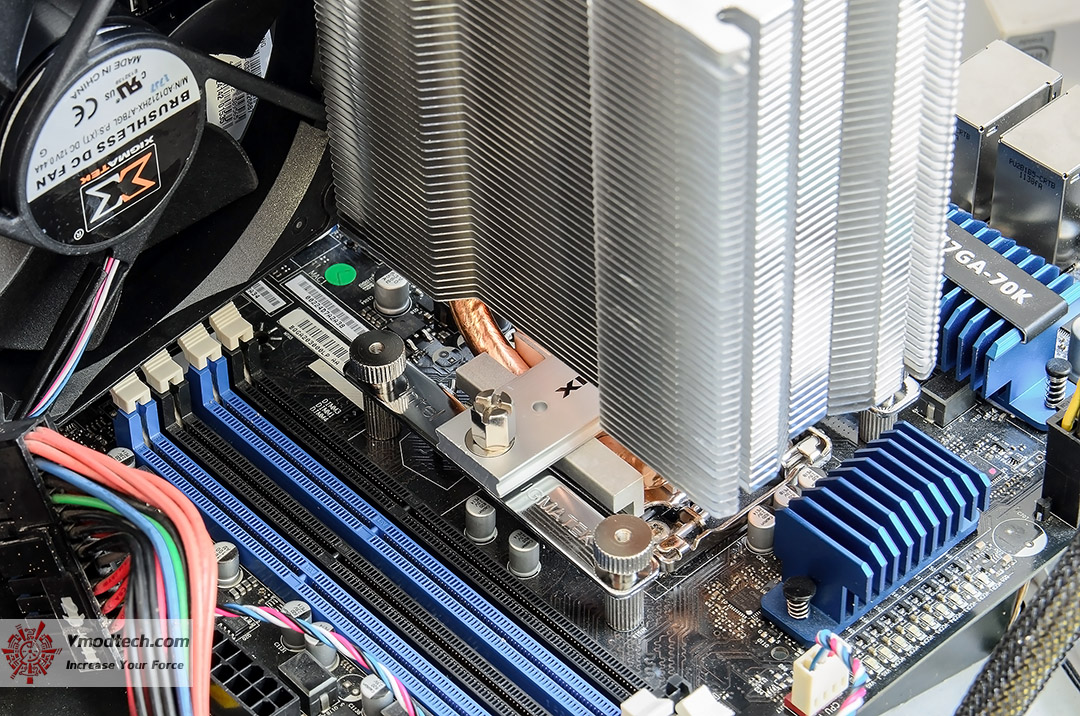

วางฮีทซิงค์ ใส่คานกลาง แล้วขันสกรูที่คานกลางให้เข้าที่อย่างเพิ่งให้แน่นมาก

จากนั้นขันน็อต 4 ด้านให้ตึงมือ แล้วย้ำสกรูที่คานกลางให้ตึงมือครับ

.

ทำแบบนี้แล้วจะประกอบง่ายครับ ไม่อย่างนั้นสกรูที่คานกลางจะหารูลงยาก อิอิกำ

dsc 3170 Xigmatek AchillesII SD1284 CPU Cooling Review

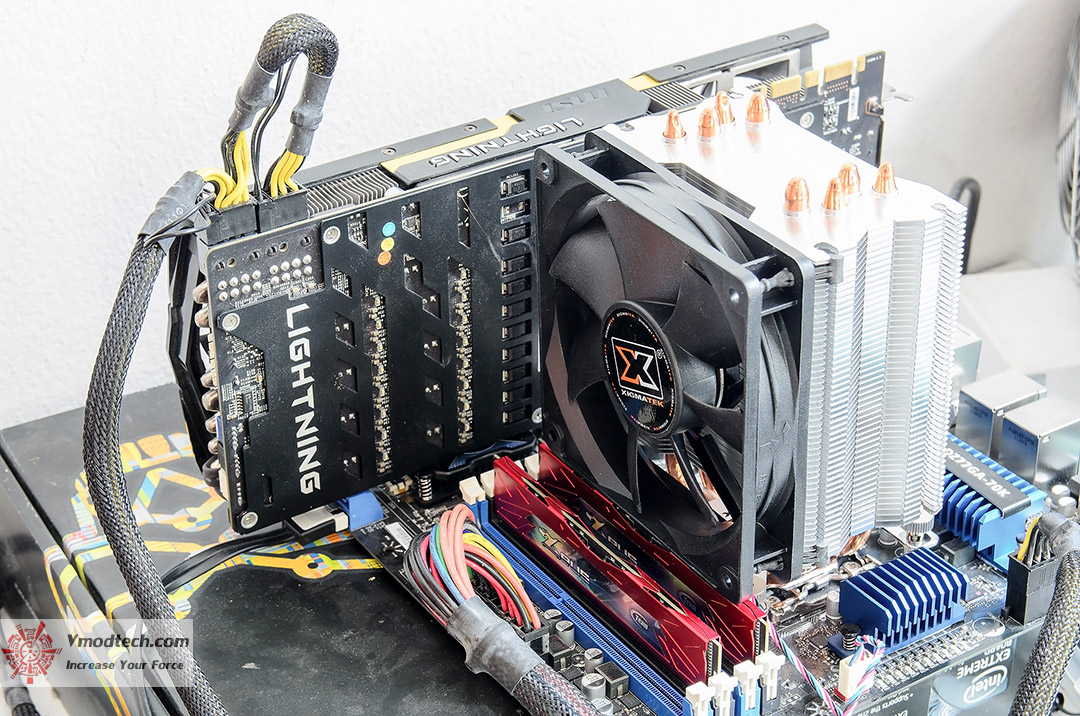

จากนั้นก็ใส่พัดลมเสียบสายให้เรียบร้อย เป็นอันเสร็จพิธี

dsc 3172 Xigmatek AchillesII SD1284 CPU Cooling Review

เปิดเครื่องติดพัดลมหมุน แบบนี้ลุยเลยดีกว่า
