Xigmatex Dark Knight SD1283 Night Hawk Edition Appearance

มารับชมหน้าตากันต่อเลยครับ

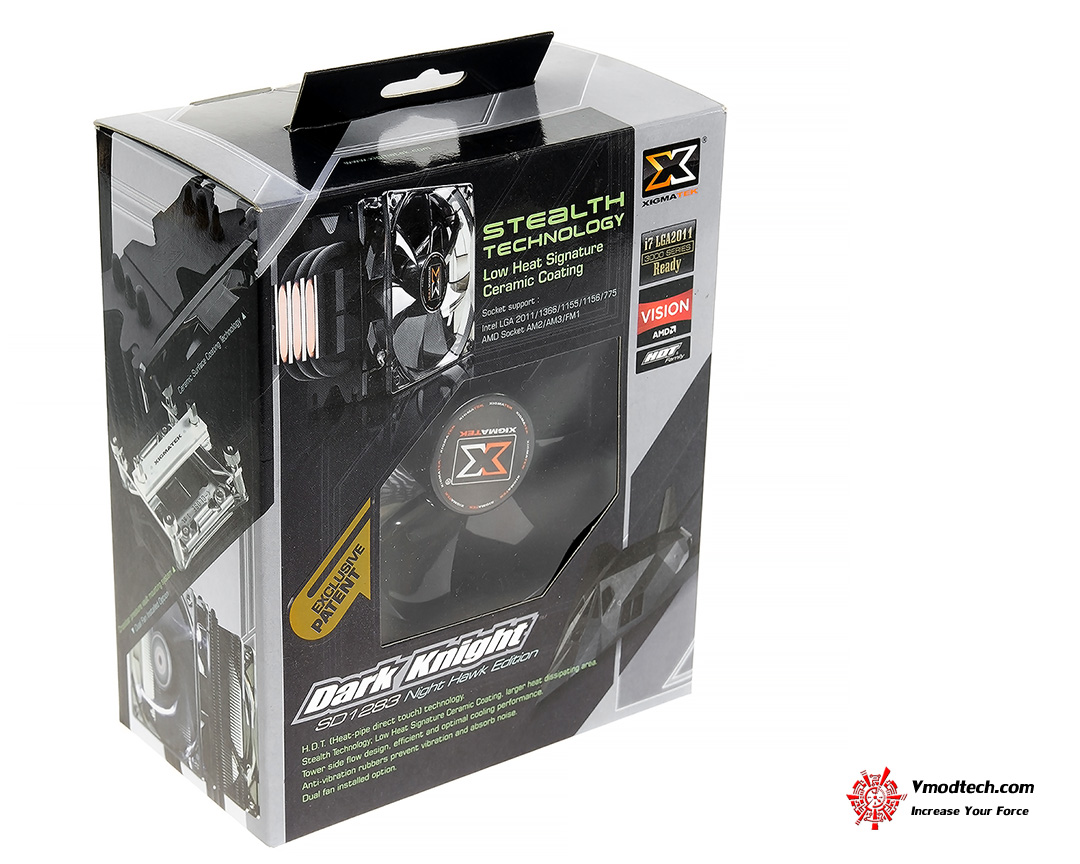

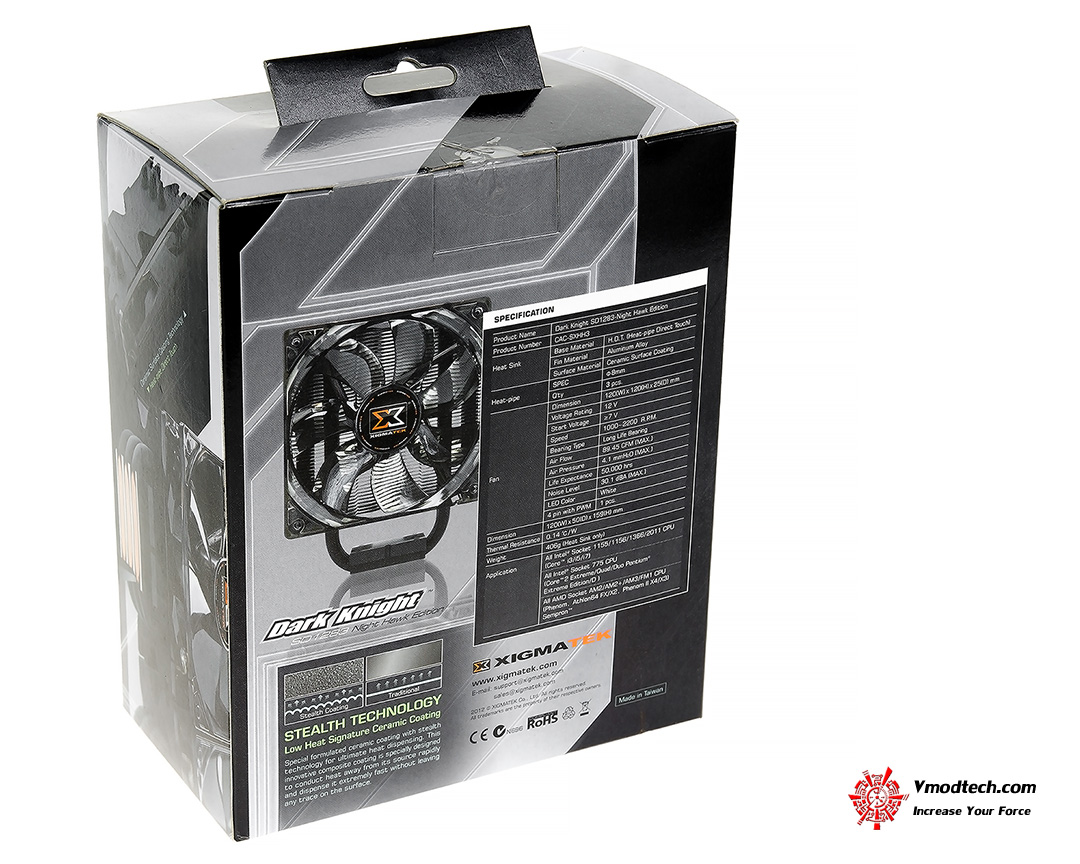

กล่องบรรจุสีเทา-ดำ บอกรายละเอียดต่างๆครับ

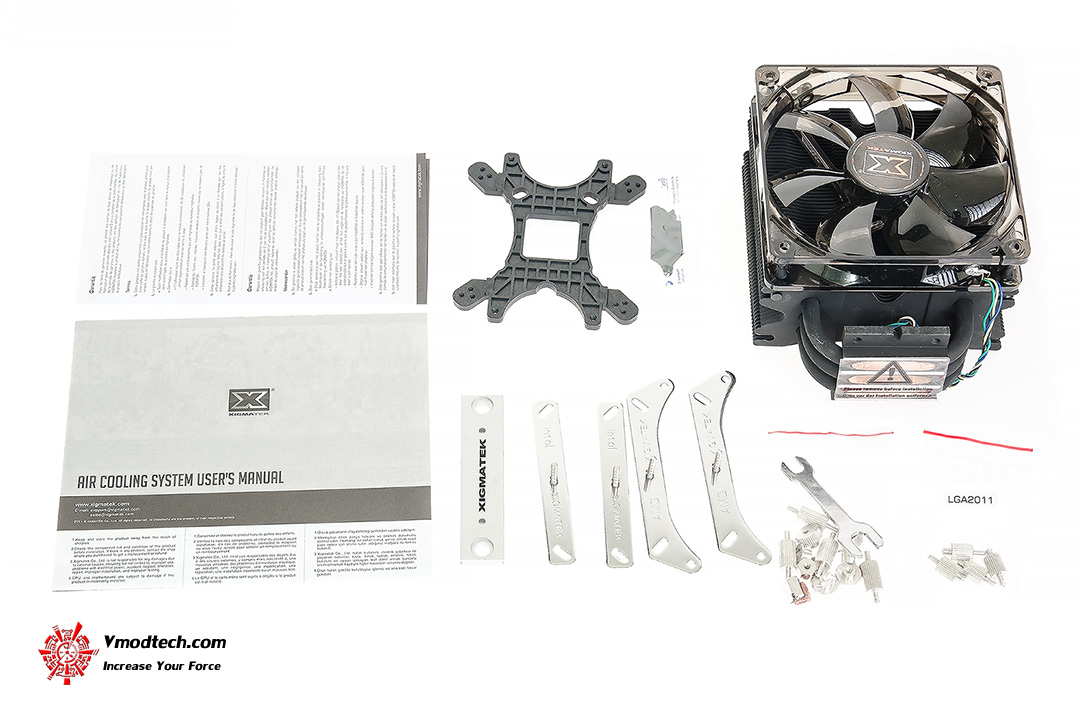

ภายในกล่องก็มี คู่มือ, นัตสกรูต่างๆ, ขาล็อคซ็อกเก็ต, แผ่นรองซ็อกเก็ต, ซิลิโคน, ยางลัดพัดลม คราวๆประมาณนี้ครับ

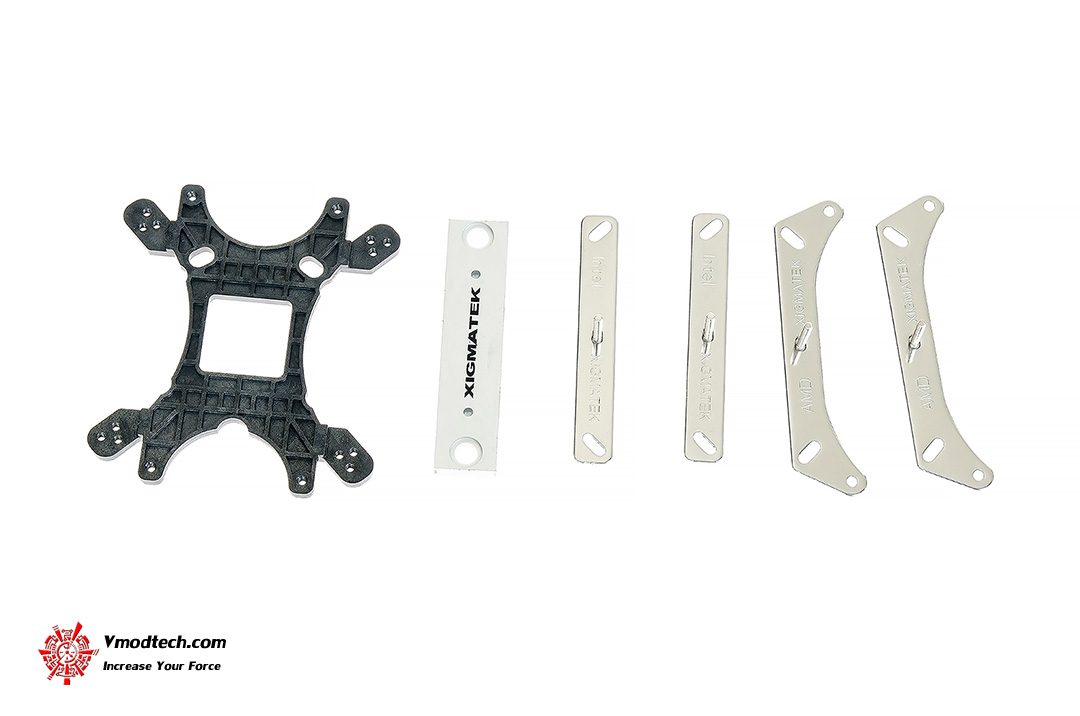

ชุดแผ่นล็อคซ็อกเก็ตครับ รองรับ

Intel LGA 2011/1366/1156/1155/775

AMD FM2/FM1/AM3+/AM3/AM2+/AM2

มาดูตัวฮีตซิงค์กันเลยทำจาก Aluminum Alloy เคลือบผิว Ceramic Surface Coating สีดำด้านครับ

ขนาด 120(W) x 50(D) x 159(H) mm (w/o Fan) หนัก 406g (Heat Sink Only)

ใครชอบ Heat Sink สีดำขนาดไม่ใหญ่มากมีตัวเลือกอีกแล้วครับงานนี้

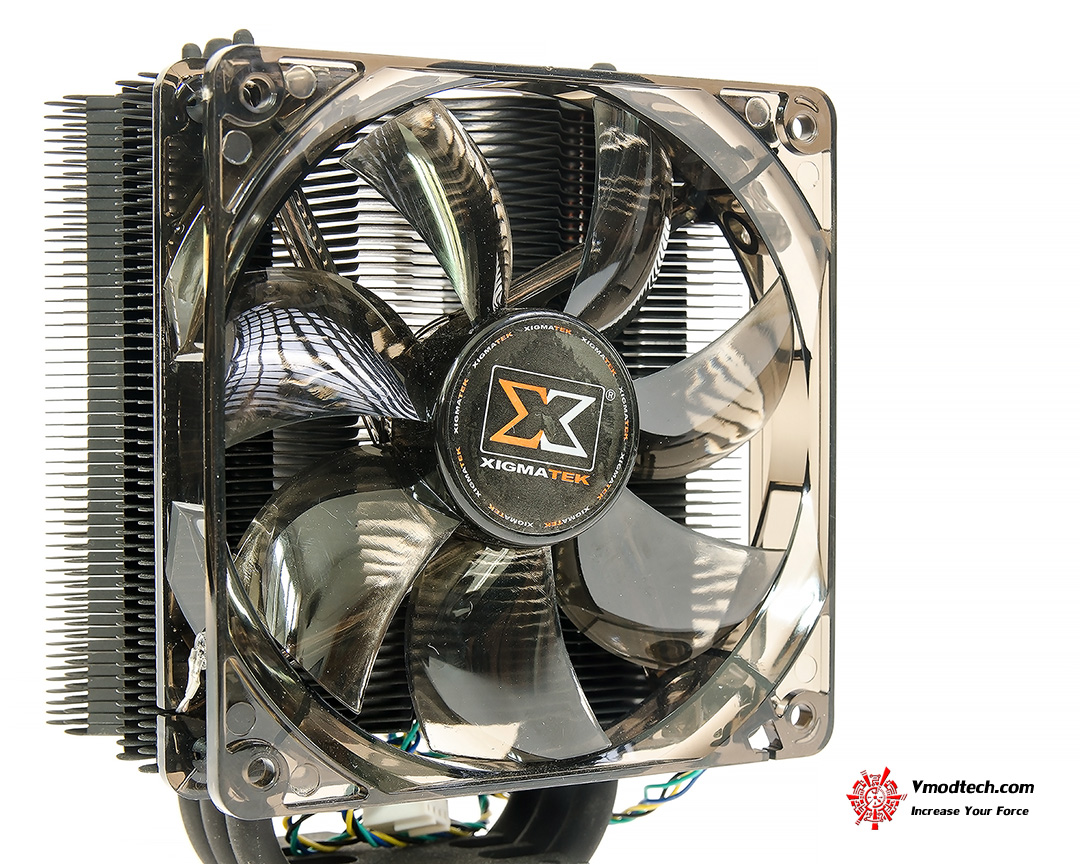

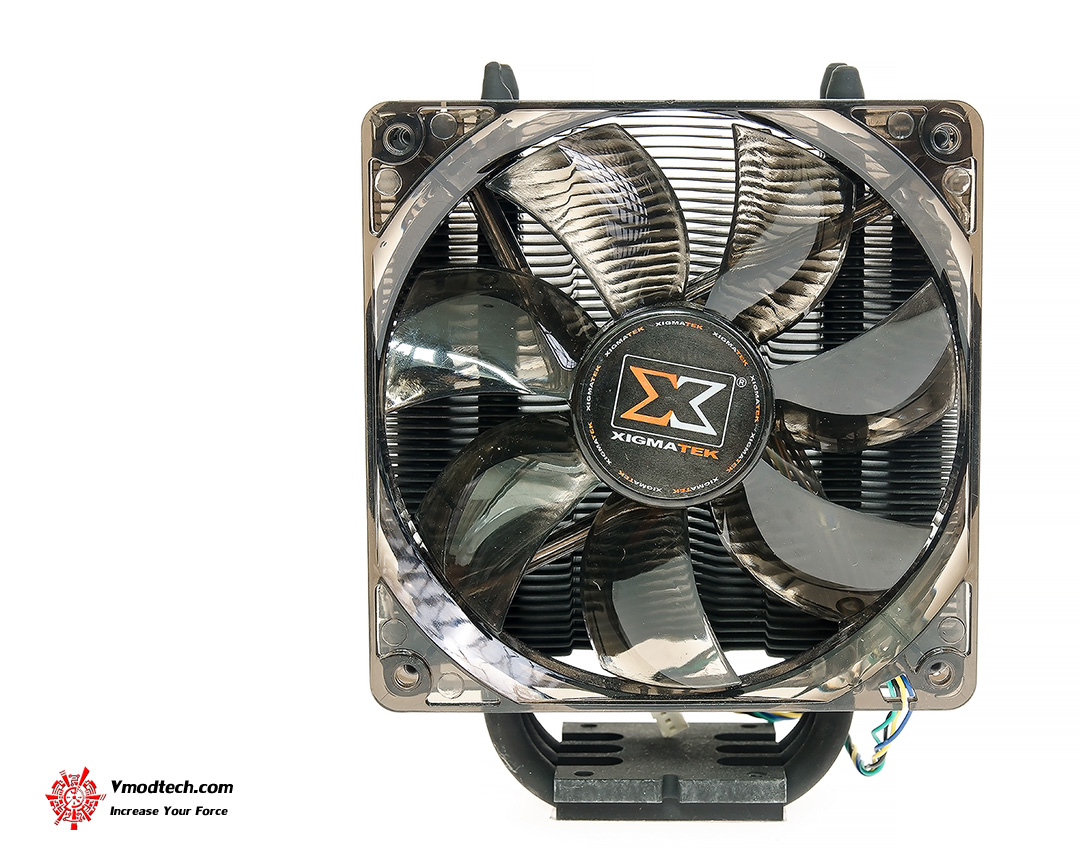

ติดตั้งพัดลมเข้าไปแล้วดูดุดันดีมาก

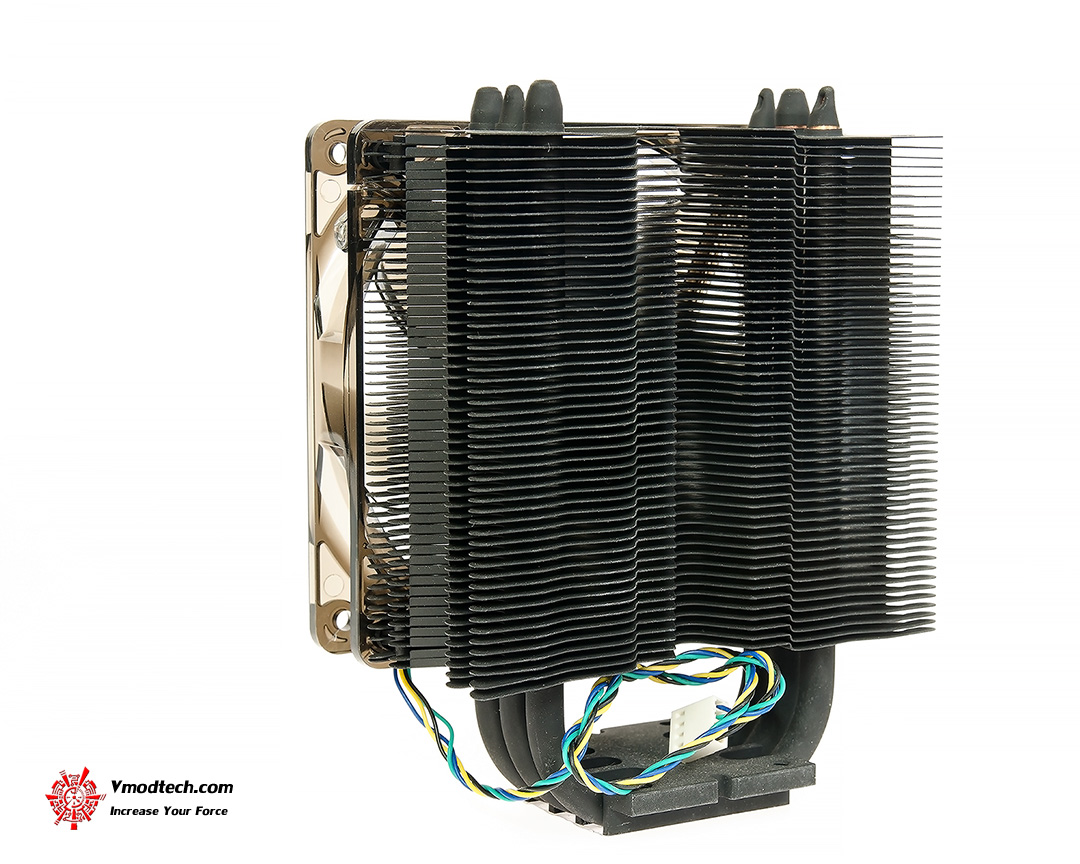

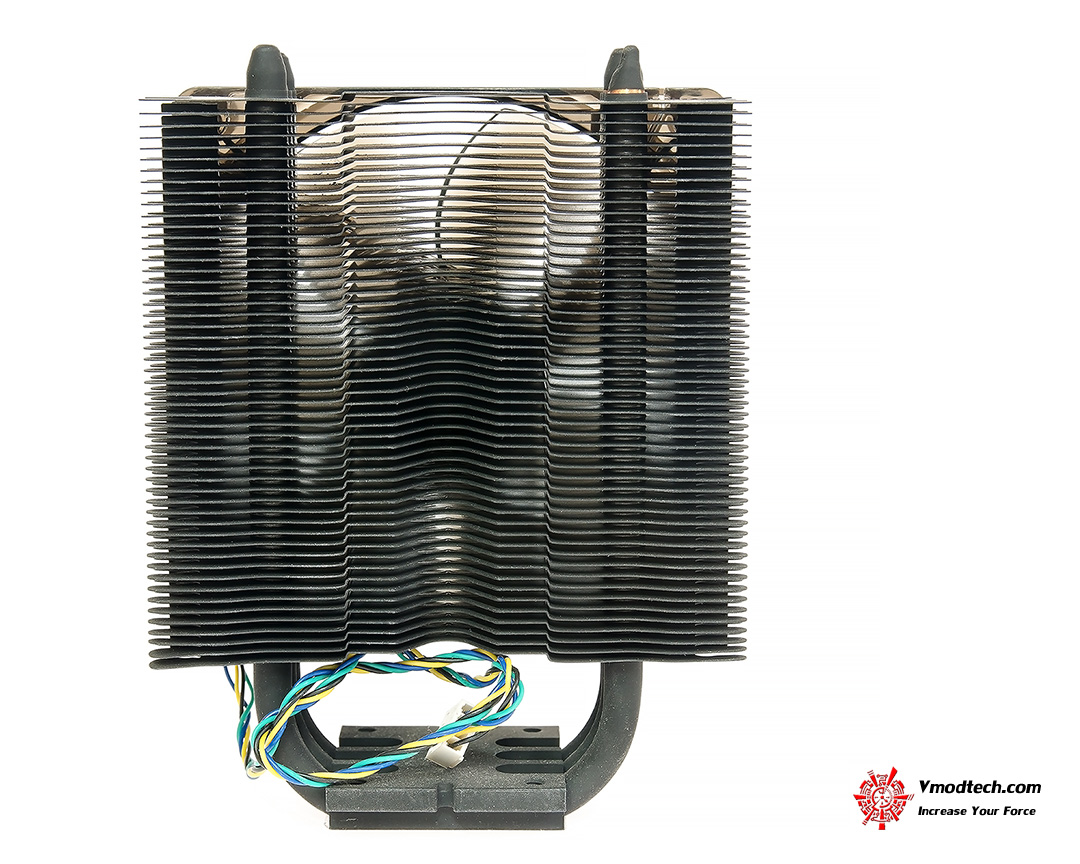

Fin โปร่งๆครับ

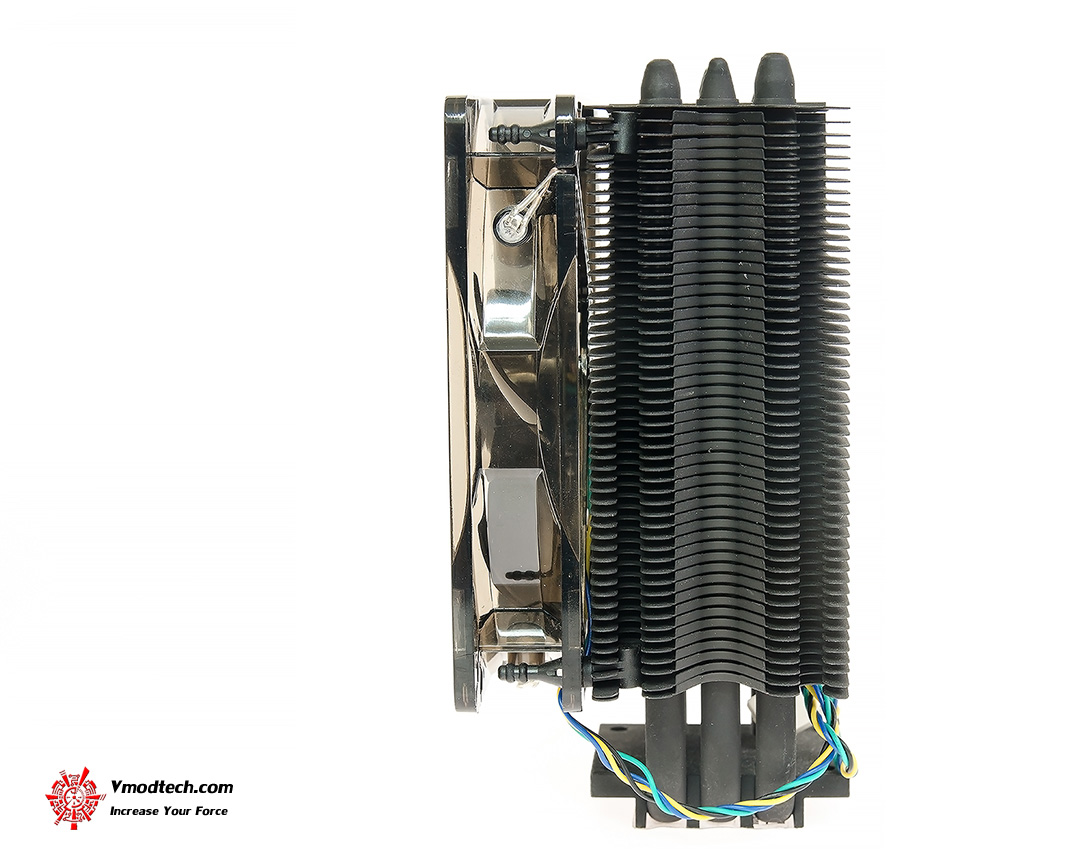

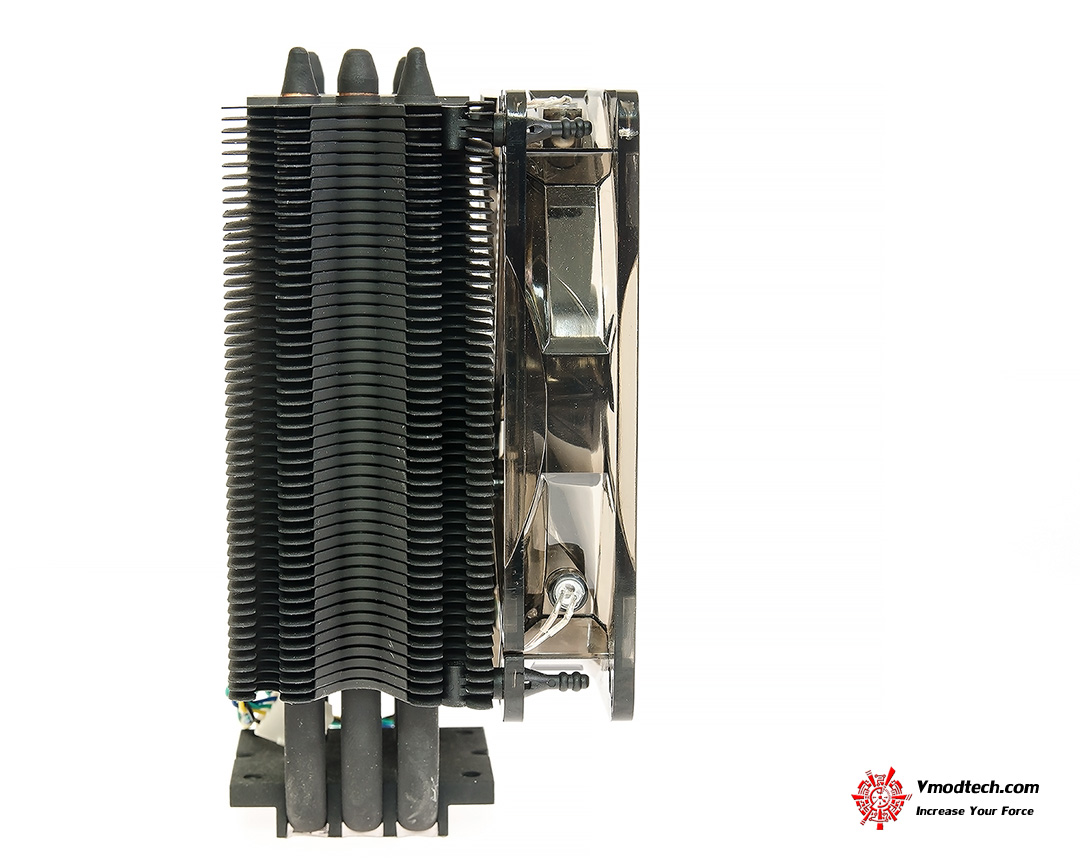

ด้านข้างครับ

ดำกันทุกซอกทุกมุมจริงๆ

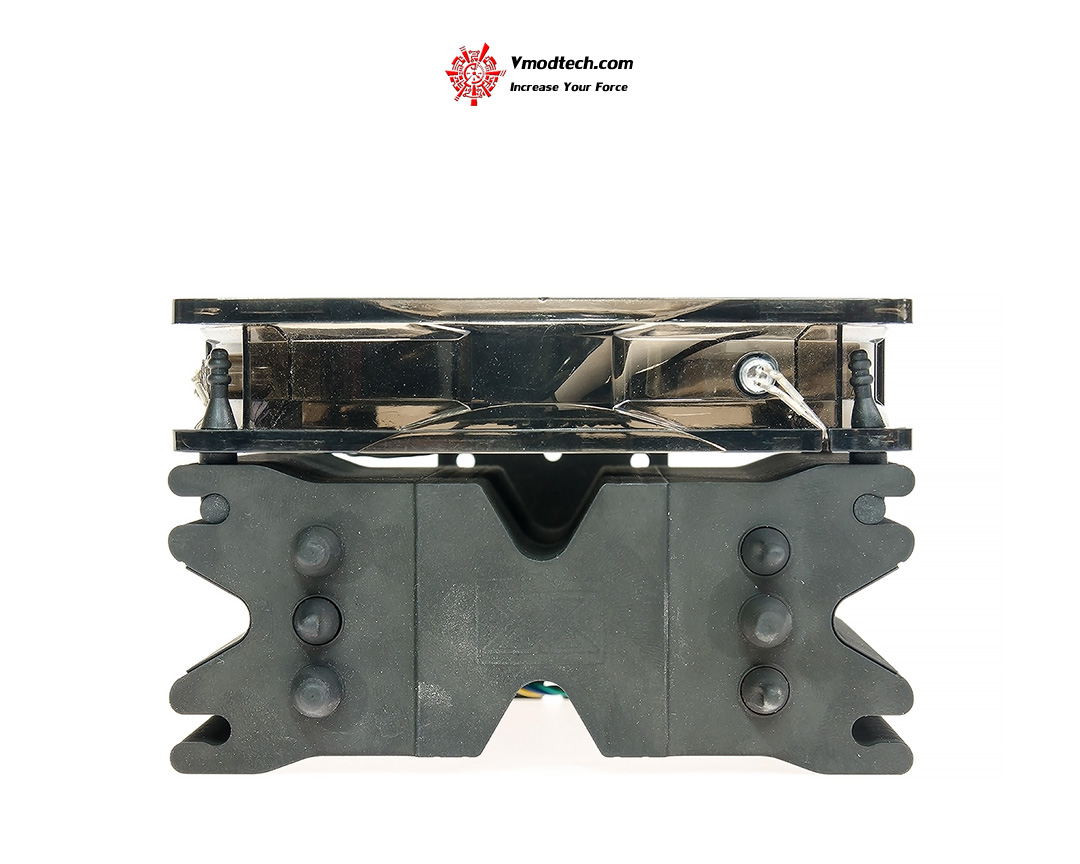

ด้านบนตีตรา Xigmatek ของแท้แน่นอนครับงานนี้

ดูกันหลายๆมุมครับ

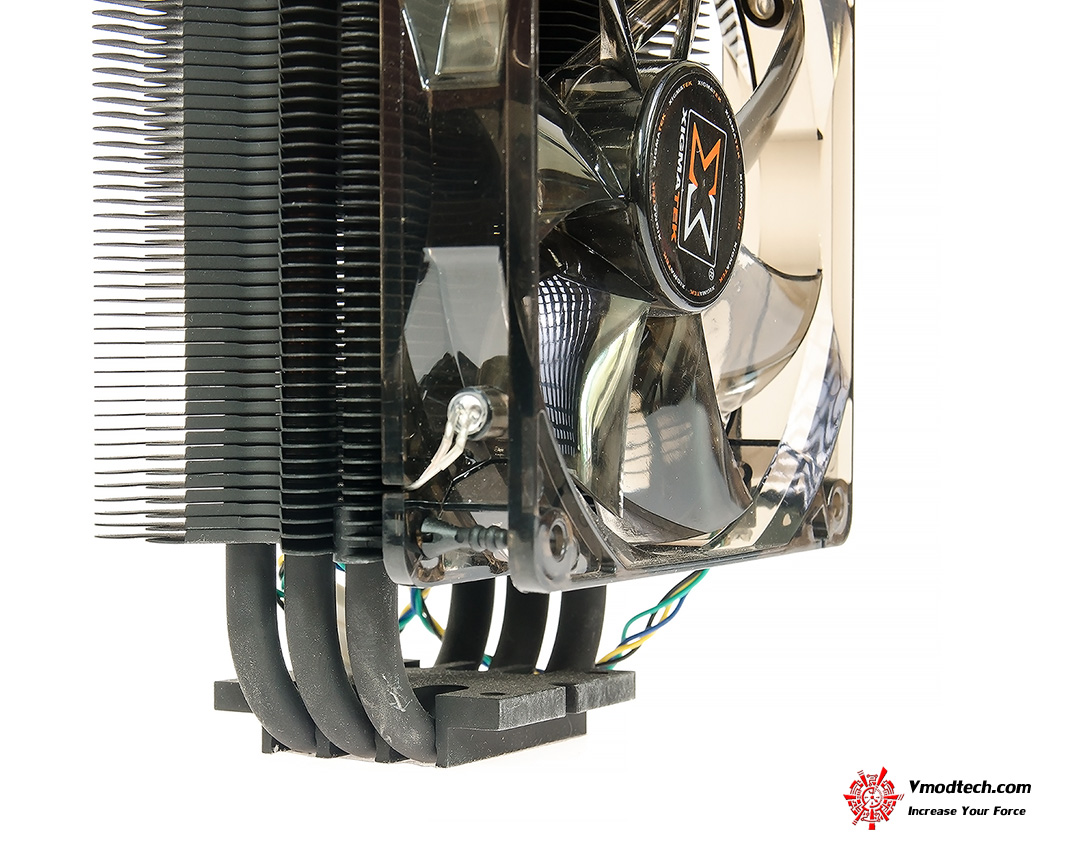

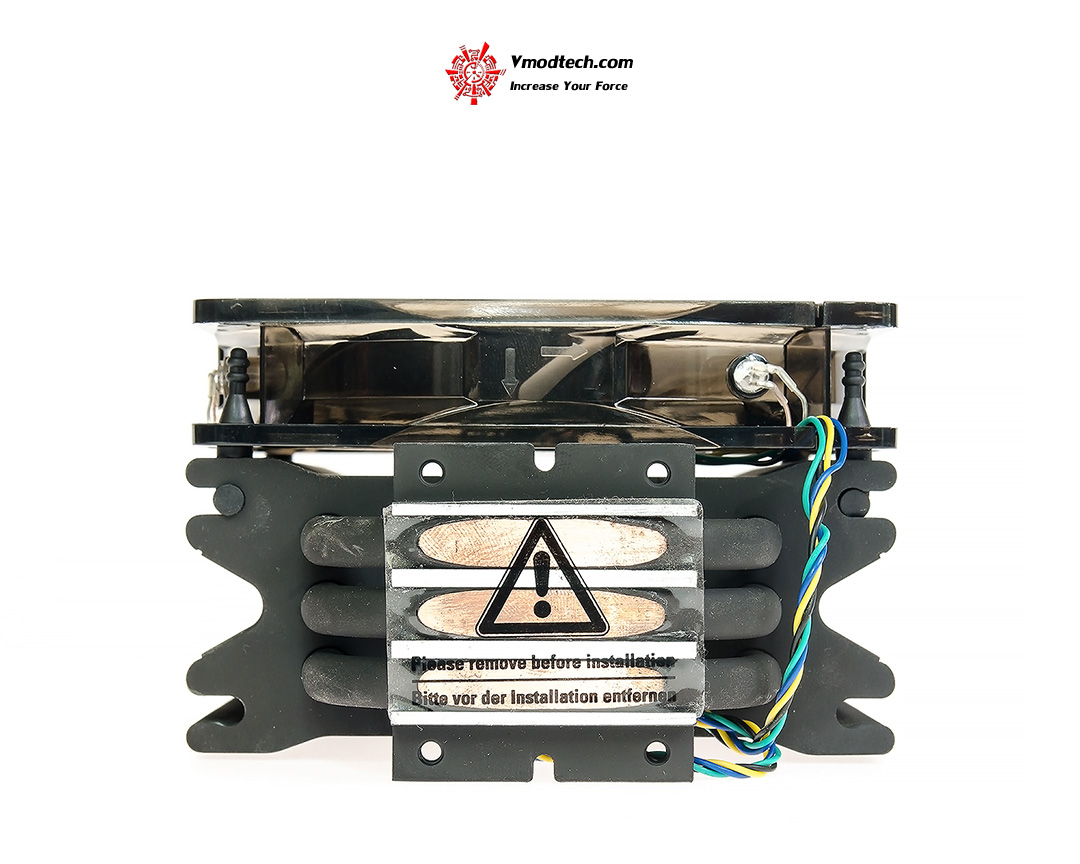

Heat-pipe มี 3 เส้นนะครับขนาด 8mm.

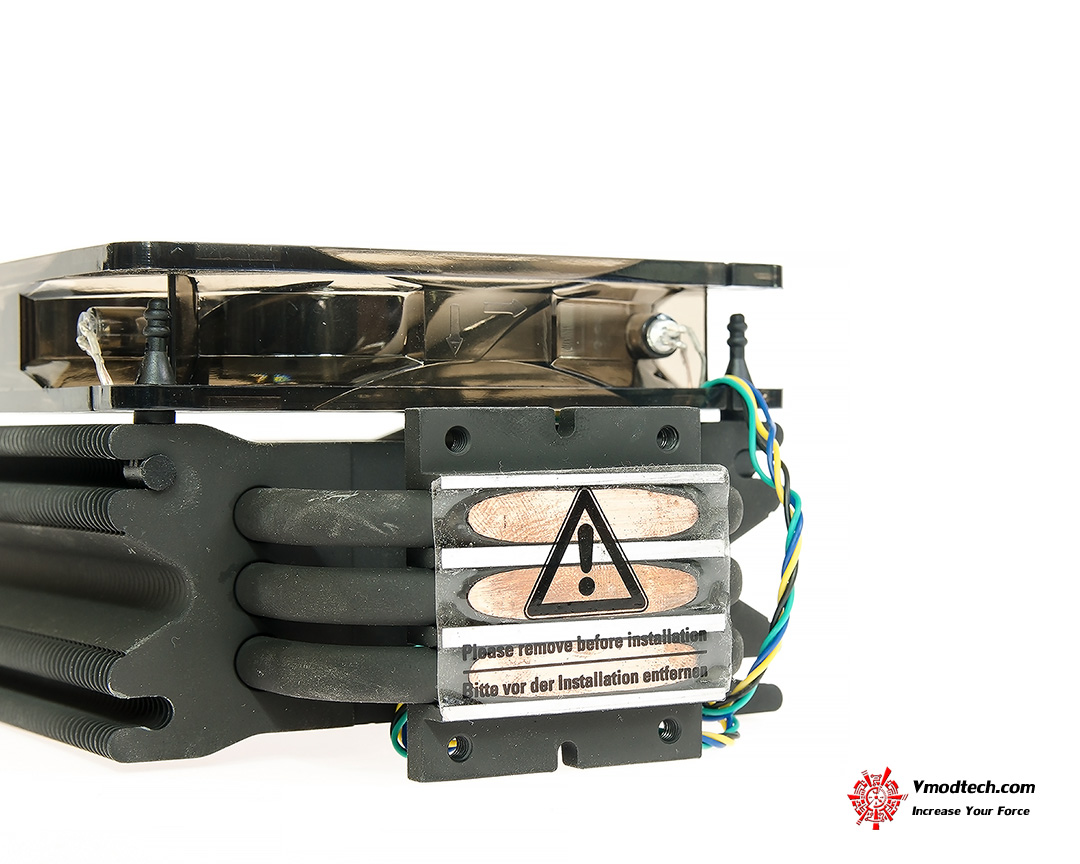

Heat-pipe ก็เป็นทองแดงเคลือบผิว Ceramic Surface Coating สีดำด้านครับ เปิดฐานเพื่อสัมผัสโดยตรงกับกระดอง CPU กันเลยครับ H.D.T. (Heat-pipes Direct Touch)

มาดูพัดลมกันบ้าง

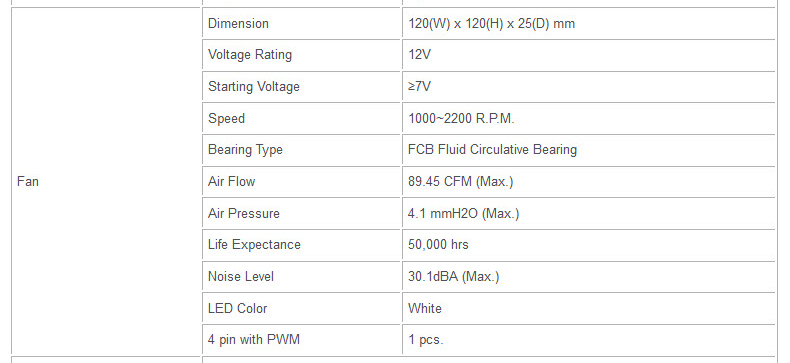

เสป็คพัดลมก็ตามนี้ครับขนาด 120(W) x 120(H) x 25(D) mm ความเร็วรอบที่ 1000-2200rpm เสียงเบาๆที่ 30.1dBA (Max.)

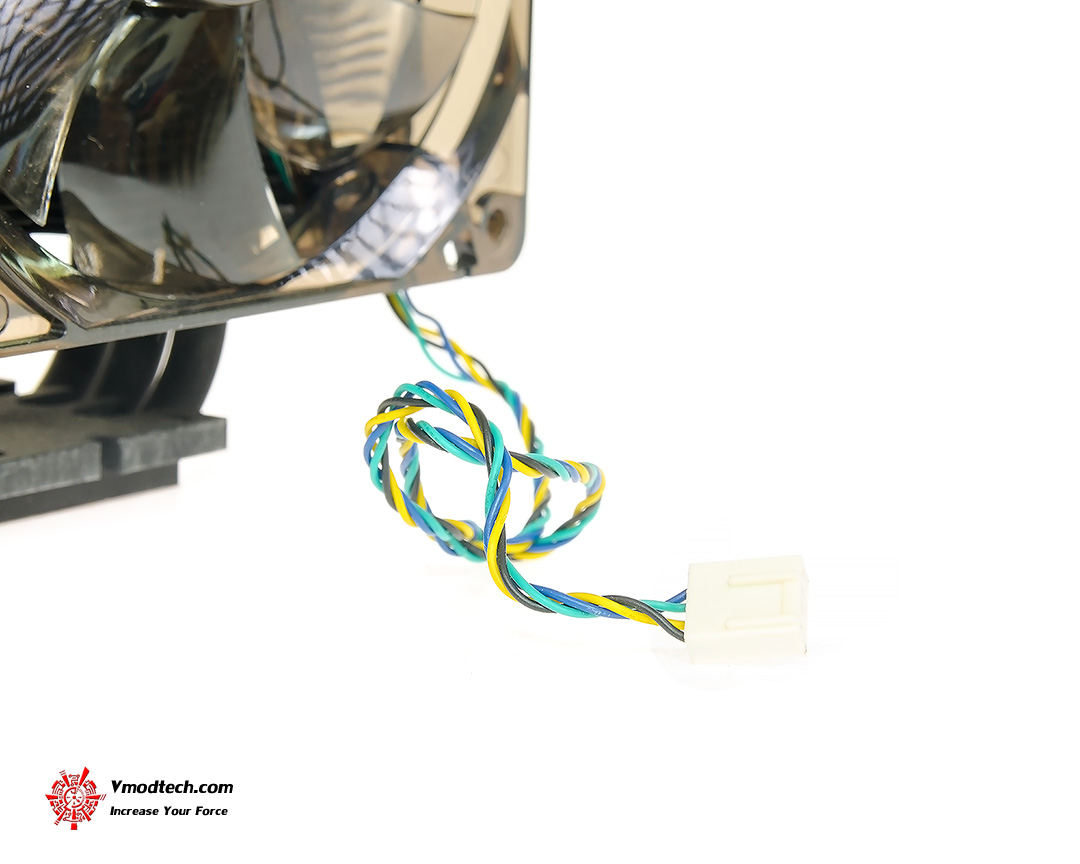

หัวเสียบไฟ 4 พิน

.

Installation With Intel LGA 1155

มาลองติดตั้งใช้งานกันบ้างครับ วันนี้เลือกใช้งาน Intel LGA 1155

.

ใส่แผ่นรองหลังขันสกรู 4 ตัวให้พอตึงมือ

วางคาน 2 ด้าน ยึดน็อตไว้พอหลวมๆ

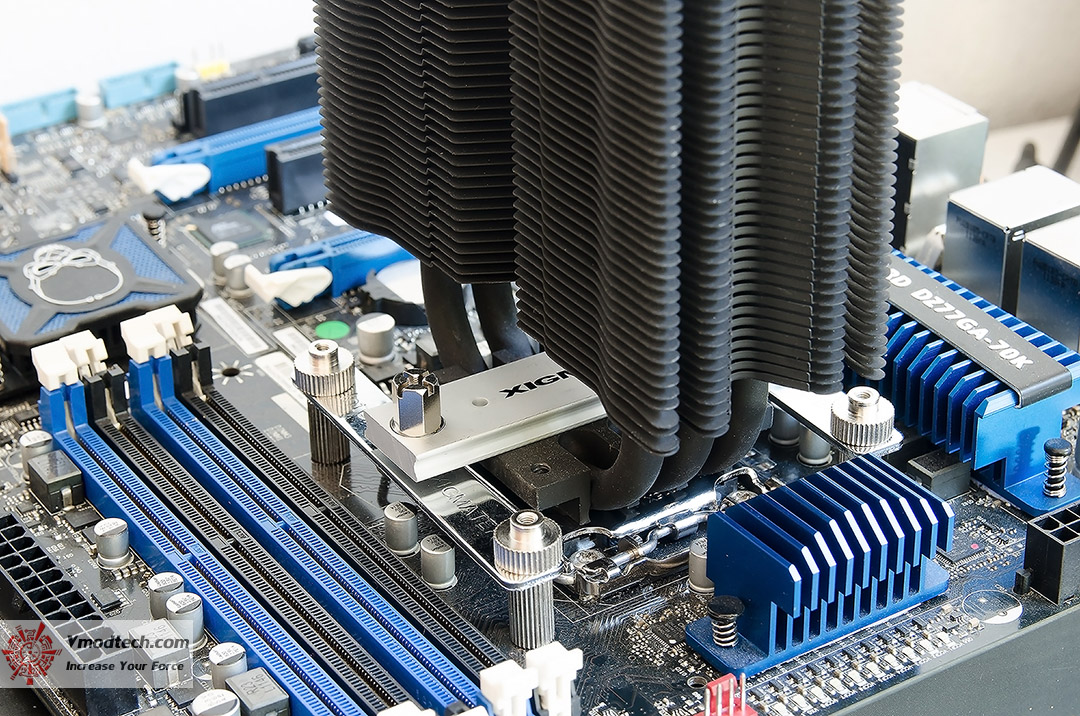

วางฮีทซิงค์ ใส่คานกลาง แล้วขันสกรูที่คานกลางให้เข้าที่อย่างเพิ่งให้แน่นมาก

จากนั้นขันน็อต 4 ด้านให้ตึงมือ แล้วย้ำสกรูที่คานกลางให้ตึงมือครับ

.

ทำแบบนี้แล้วจะประกอบง่ายครับ ไม่อย่างนั้นสกรูที่คานกลางจะหารูลงยาก อิอิกำ

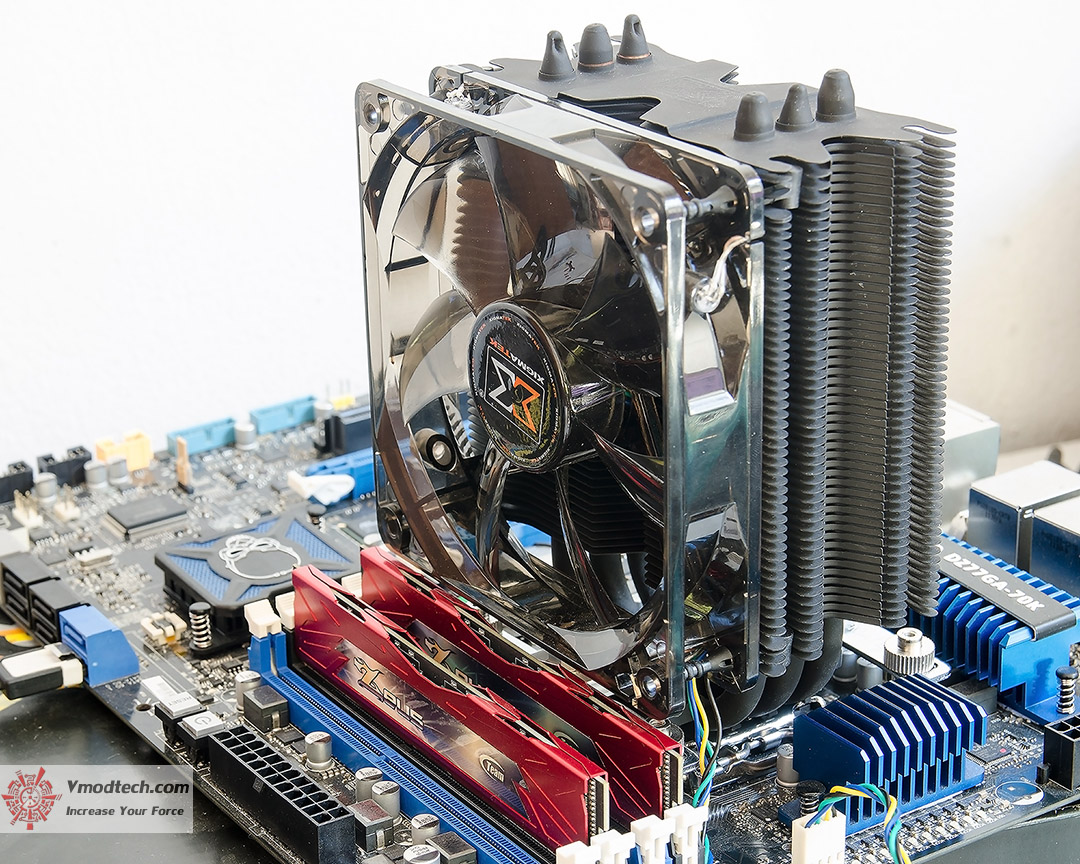

จากนั้นก็ใส่พัดลมเสียบสายให้เรียบร้อย เป็นอันเสร็จพิธี

เปิดเครื่องติดพัดลมหมุน แบบนี้ลุยเลยดีกว่า
