THE BOARD

p5qturbo_pictPCB สีน้ำตาลไหม้ ตัดซิงก์ดีไซน์แปลกตาทำจากอลูมิเนียมอโนไดซ์สีทอง ไม่มีฮีทไปป์นะครับสำหรับ P5Q Turbo ตัวนี้

p5qturbo_phase

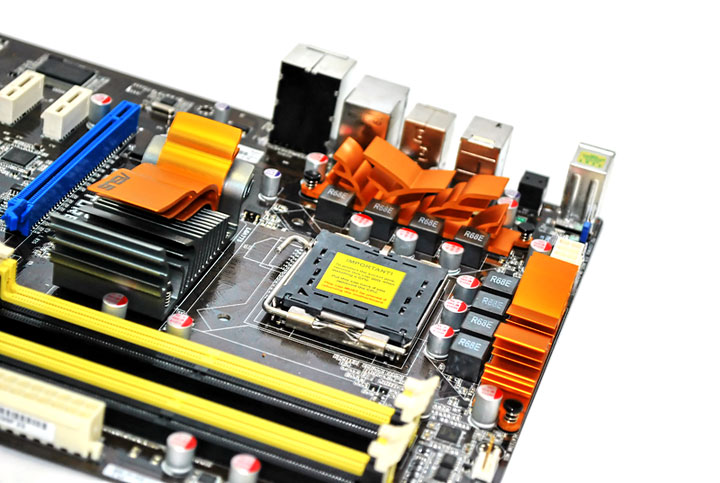

ภาคจ่ายไฟ8เฟส  Xtreme phase, Xtra power วางใจได้ในประสิทธิภาพและความทนทาน มอสเฟตถูกแปะทับด้วยซิงก์ระบายความร้อนซึ่งผมมองแล้วเหมือนต้นไม้เลย ออกแนวรักษ์โลกเป็นมิตรกับสิ่งแวดล้อม..อิอิ

p5qturbo001

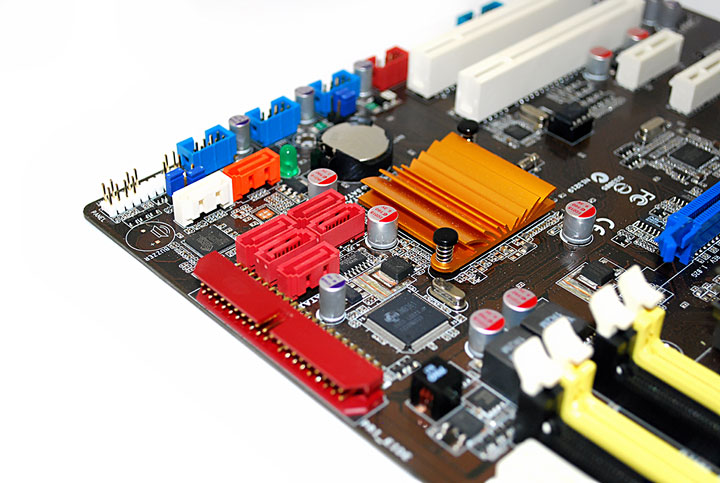

ฮีทซิงก์ระบายความร้อนชิป Intel ICH10R หน้าตาแปลกแต่มีดีไซน์ ถัดมาเป็นช่องSATA2สีแดง 5พอร์ท จะRaid 0,1,10 หรือ5 ทำได้หมด ยังเหลือSATAอีก2ช่องสีส้มและขาวสำหรับ Drive Xpert เพื่อสำรองข้อมูล และเช่นเคย PATA ยังมีเหลือ1ช่องควบคุมโดยชิปJMicron

dsc_0106

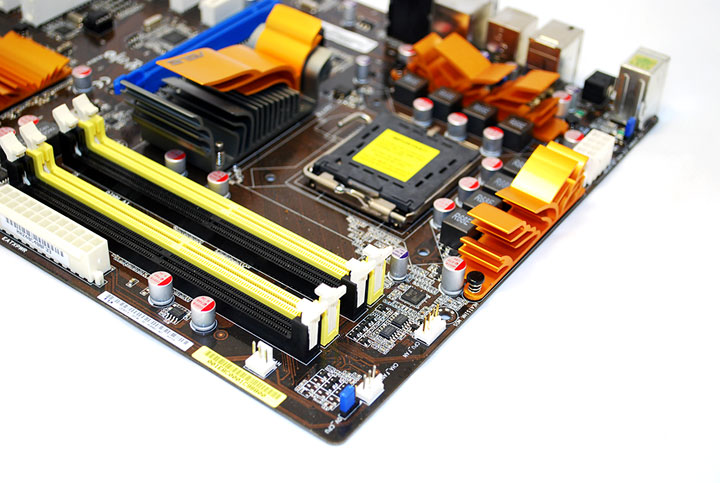

สลอตแรม DDR2 ดำสลับเหลืองรองรับการทำ Dual Channels ความเร็ว667/800/1066และ1200/1300 เมื่อโอเวอร์คลอค จั๊มเปอร์Over Voltage สีฟ้าที่มุมบอร์ดมีให้มาเผื่อสำหรับขาโหด แต่ผมมองว่ามันไม่ต้องใช้ก็ได้ครับตัวบอร์ดน่าจะเน้นในทางใช้งานมากกว่าไฟที่ให้มามีมาอย่างเพียงพอและเกินความต้องการแล้วด้วยซ้ำ

dsc_0102

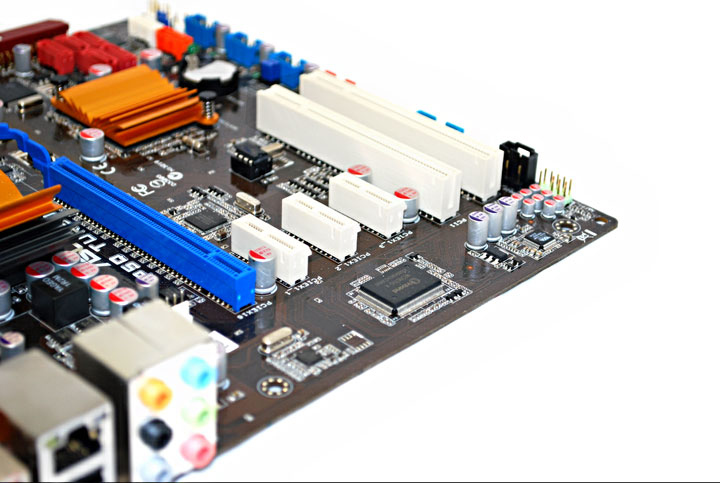

PCI-E x16 มีมาให้1ช่อง PCI-E x1 ให้มาเพียบถึง3ช่องเรียงกันไป ยังคงขาดไม่ได้PCI 32bit อีก2ช่อง

p5qturbo002

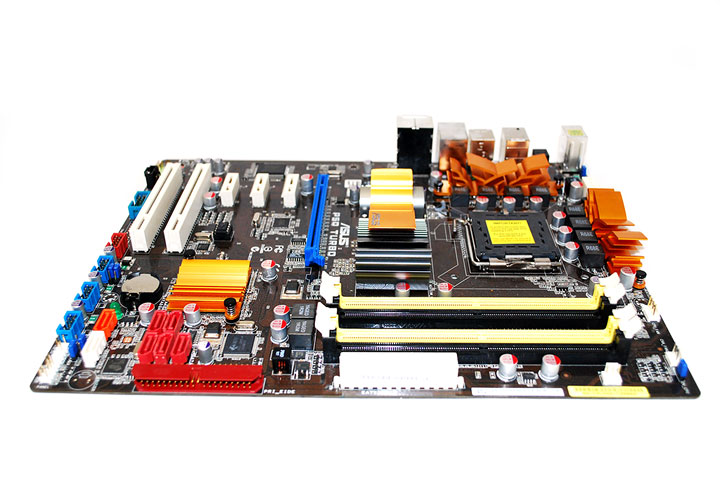

คาปาซิเตอร์โซลิดเกรดดี ทางอัสซุสบอกว่าทนทานอายุการใช้งานยาวนานจนลืม ใส่มาให้บนบอร์ดตัวนี้ด้วยนะครับ

dsc_00571

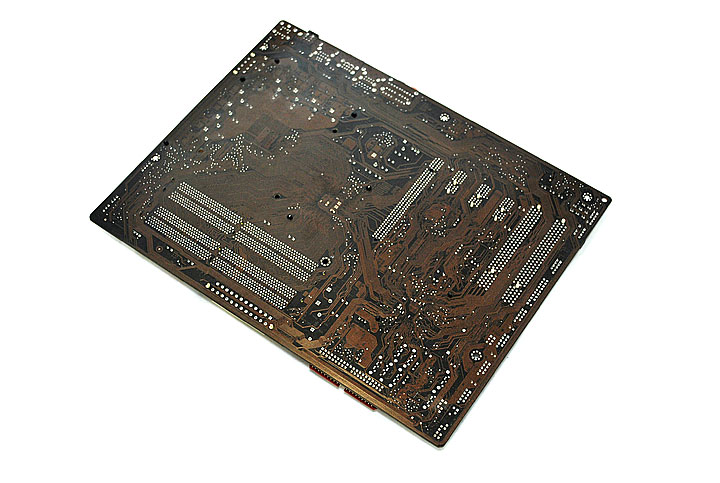

ด้านหลังไม่มี STACKCOOL2 มาให้นะครับ

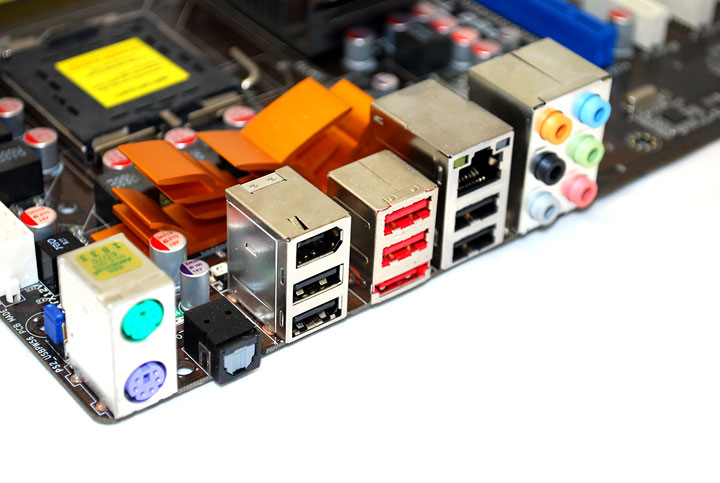

dsc_0021Back Panel I/O Ports ครบครัน PS/2 ทั้งเมาส์และคีย์บอร์ด 1 x External SATA 1x IEEE 1394a 1 x LAN(RJ45) port 6 x USB 2.0/1.1 8 -Channel Audio I/O 1 x S/PDIF Out (Optical)

dsc_0104

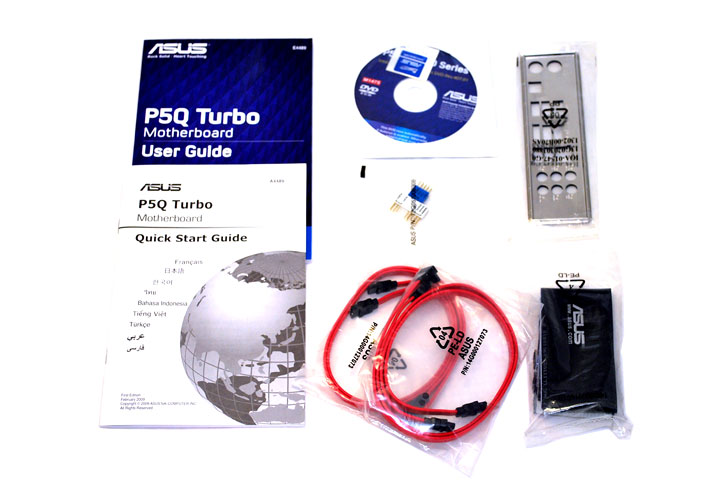

อุปกรณ์ต่างๆที่แถมมาในกล่อง

dsc_0016
