ASUS ROG MAXIMUS Z790 FORMULA REVIEW : ASUS ROG MAXIMUS Z790 FORMULA Appearance (2/10)

ASUS ROG MAXIMUS Z790 FORMULA Appearance

ตัวกล่องสี-k;ล้วนตามสไตล์ ROG MAXIMUS ซีรี่ย์ตัวท็อปบอกชื่อรุ่น ASUS ROG MAXIMUS Z790 FORMULA เอาไว้ชัดเจนพร้อมฟีเจอร์การทำงานครับ

ด้านหลังบอกฟีเจอร์การทำงานต่างๆ เอาไว้ครบถ้วนครับ

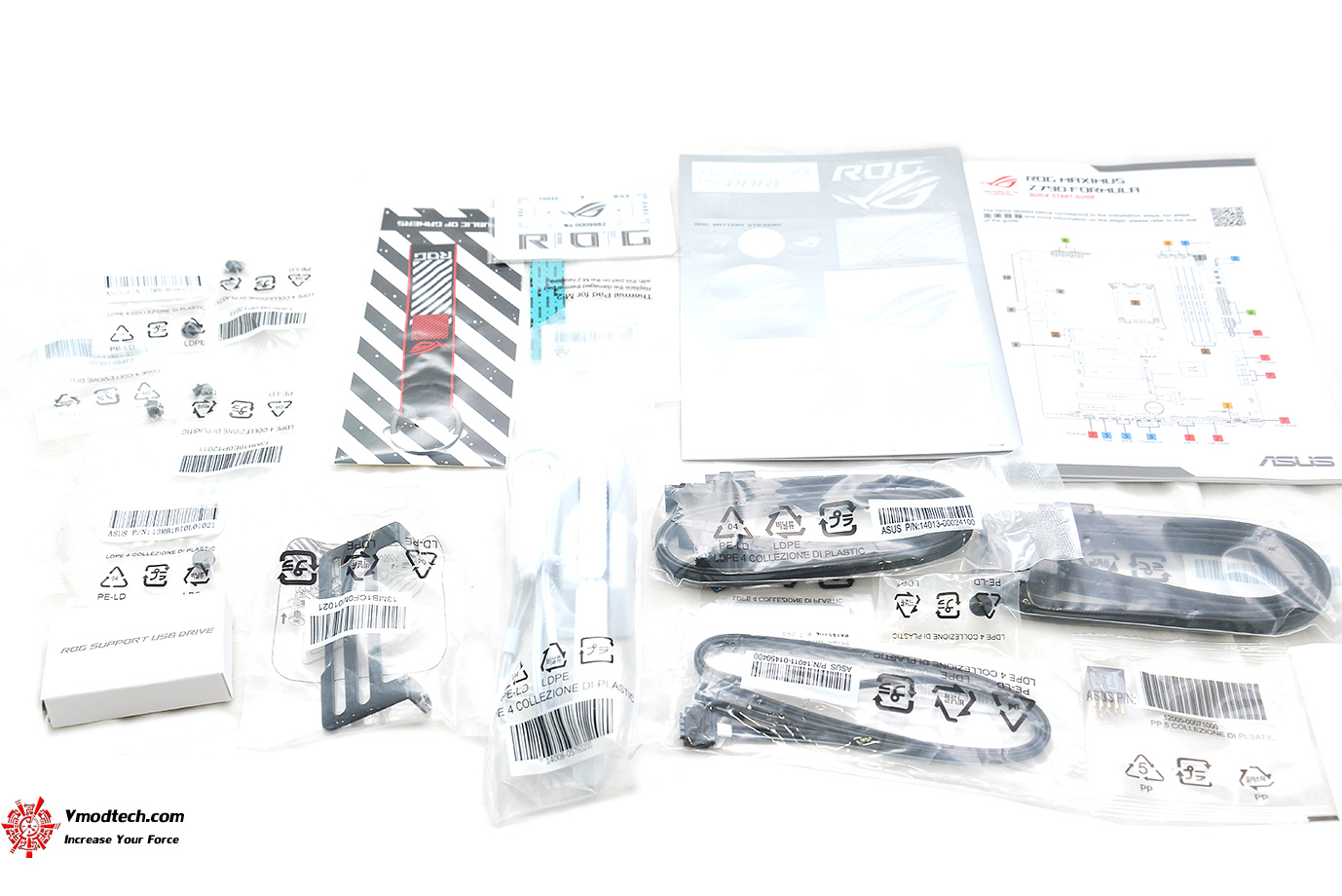

อุปกรณ์ต่างๆ ประกอบด้วยCables

Cables 1 x ARGB RGB extension cable 2 x ROG weave SATA 6G cables 2 x SATA 6Gb/s cables Additional Cooling Kit 1 x DDR5 fan holder 1 x Thermal pad for M.2 Miscellaneous 1 x ASUS WiFi Q-Antenna 1 x Q-connector 3 x M.2 backplate Q-Latch packages 1 x ROG key chain 1 x ROG stickers 1 x ROG VIP card 1 x M.2 rubber package 3 x M.2 backplate rubber packages Installation Media 1 x USB drive with utilities and drivers Documentation 1 x Quick start guide

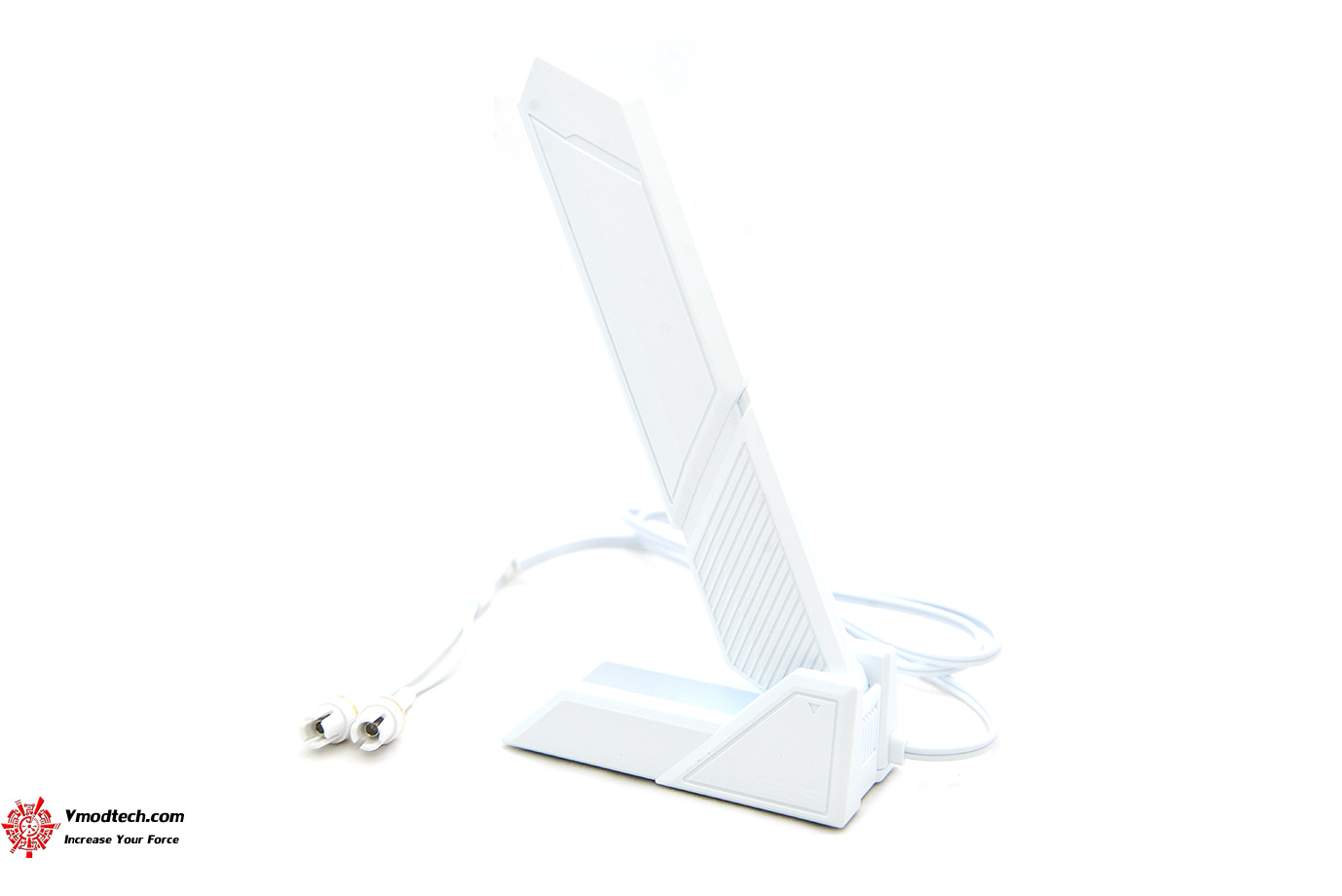

เสา Wifi มีมาให้พร้อมใช้งานรองรับ Wifi7 เต็มรูปแบบ ASUS Wi-Fi Q-Antenna

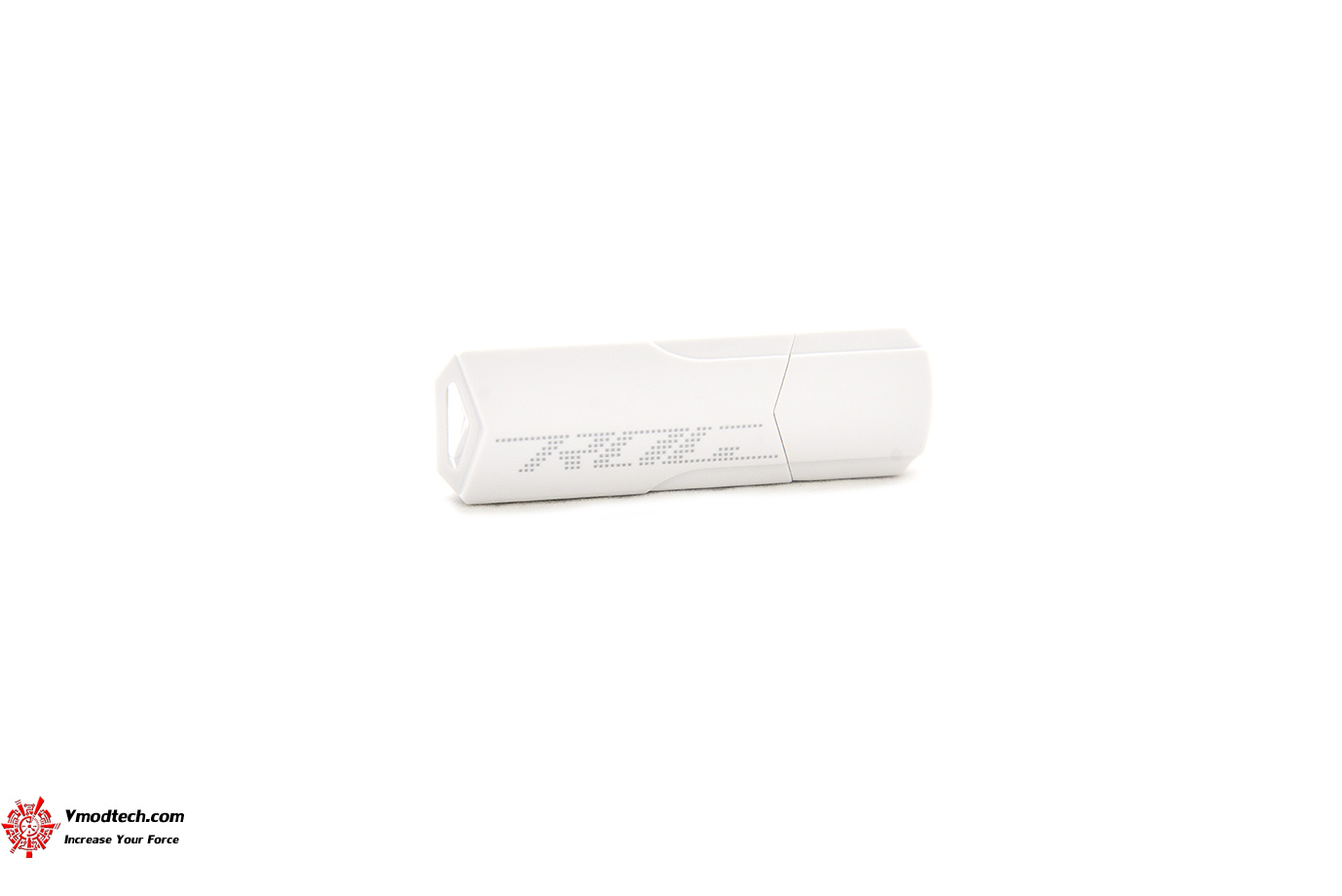

มีแฟลสไดร์ฟพร้อมไดร์เวอร์ให้ใช้งานครับ

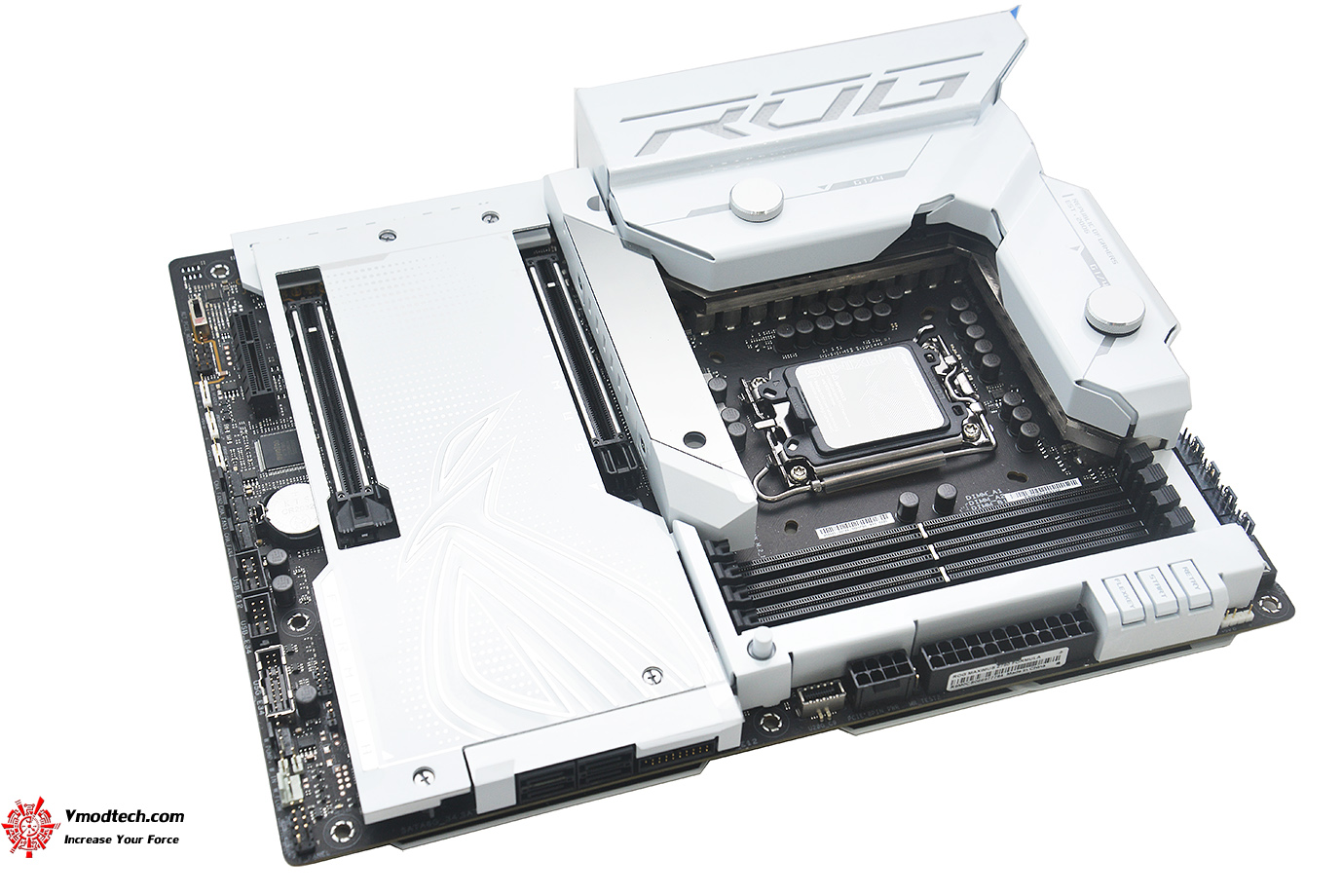

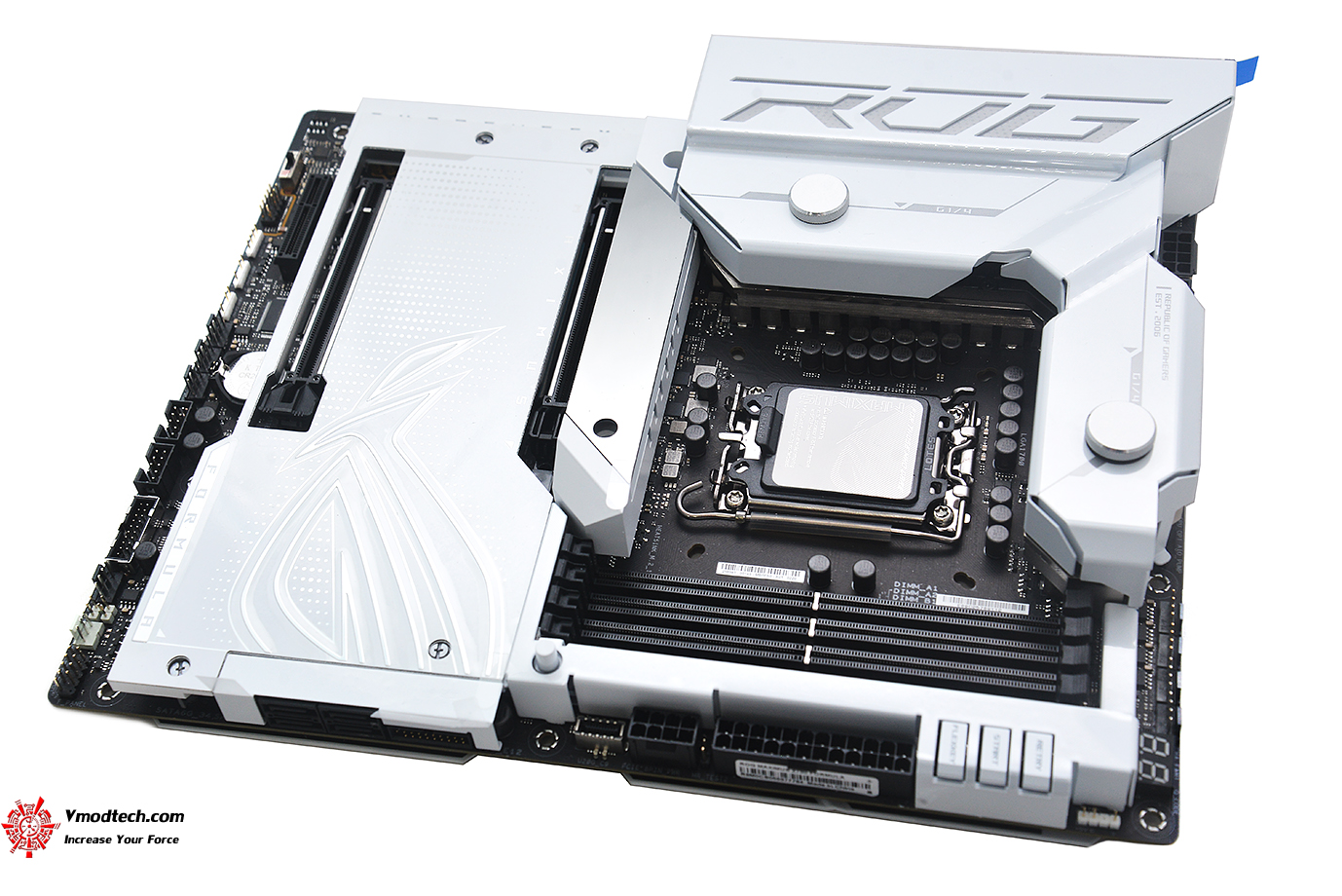

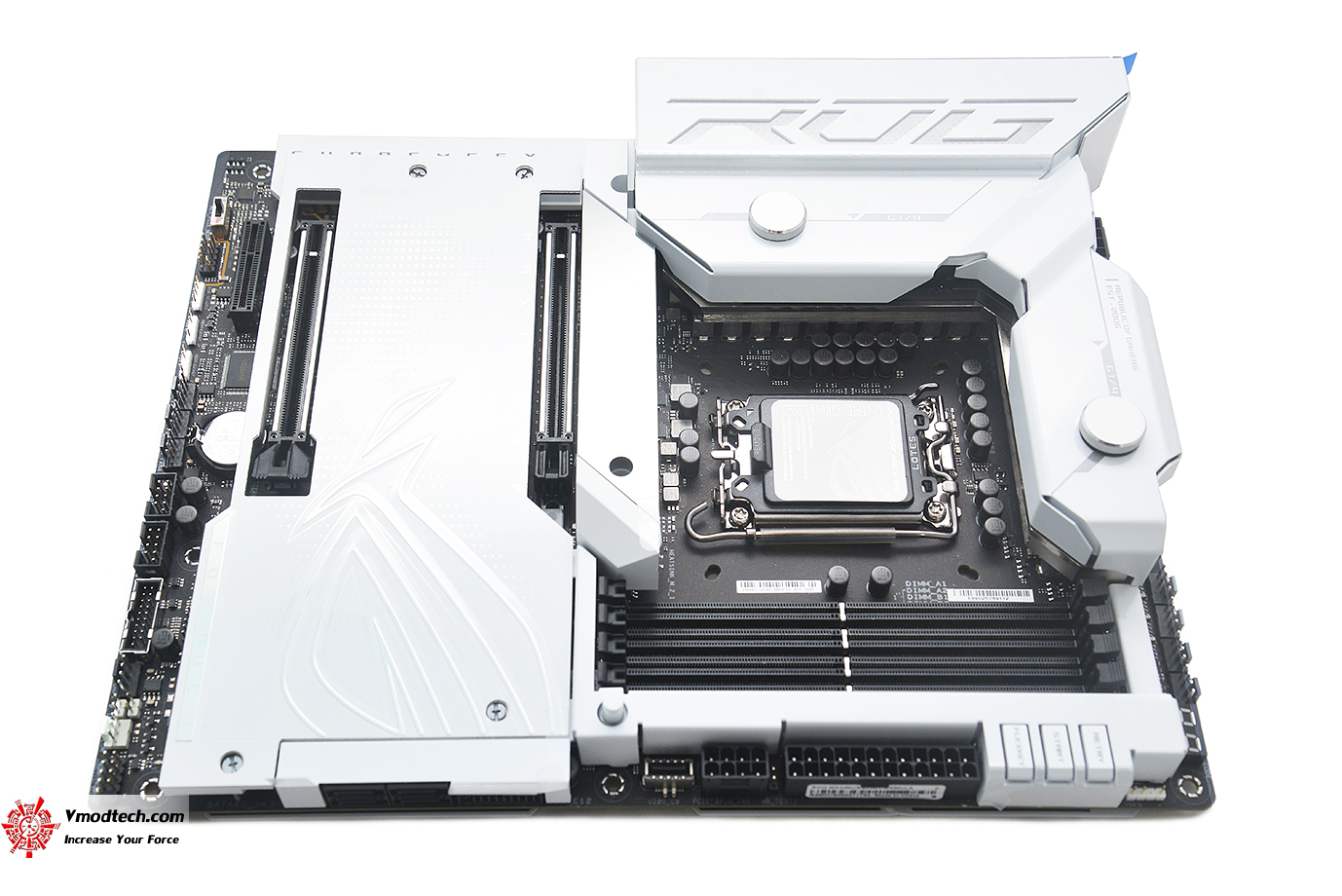

ดีไซน์เมนบอร์ด ASUS ROG MAXIMUS Z790 FORMULA เน้นความสวยงามด้วยโทนสีขาวล้วนสลับฮีตซิงค์ที่สวยงามแบบจัดเต็มทุกจุดเน้นระบายความร้อนเต็มรูปแบบตัว PCB เป็นสีดำสนิท

ขนาดเมนบอร์ดอยู่ที่ ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

ช่องเชื่อมต่อต่างๆ มีพร้อมครบทุกจุดรองรับระบบน้ำด้วย ROG WATER-COOLING ZONE หรือการเชื่อมต่อพัดลม การ DIY มีพอร์ต USB ที่ด้านหน้าพร้อมปุ่มอำนวยความสะดวกสำหรับมืออาชีพและสายม๊อด DIY แบบจัดเต็ม

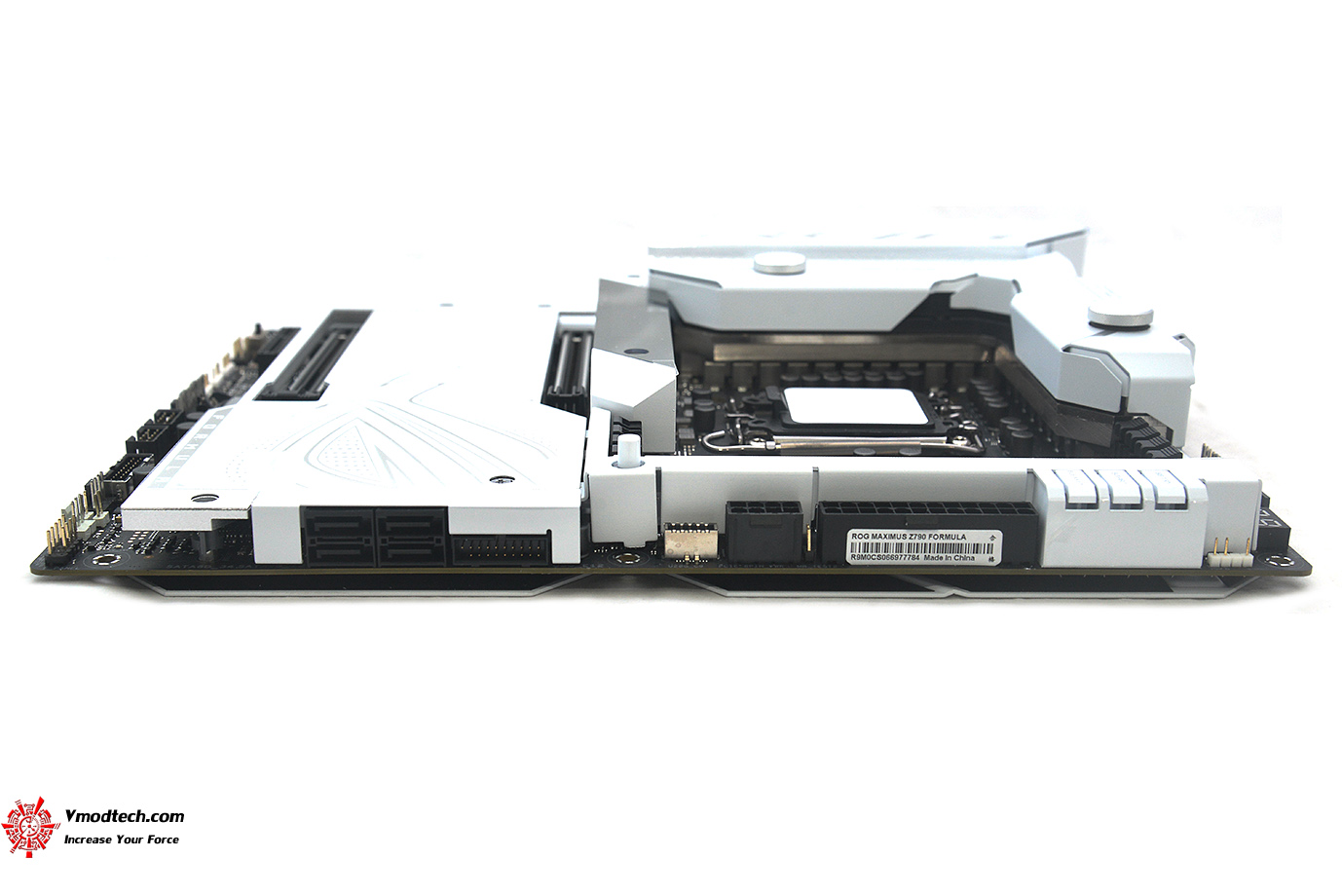

ด้านข้างหนาและด้านหลังมีแผ่นโลหะที่หนาพอสมควรเพราะมี Solid metal backplate ป้องกันอันตรายและชั้น PCB ที่หนาช่วนให้ระบบไฟนิ่งรวมไปถึงป้องกันอันตรายจากการใช้งาน

ดีไซน์ที่เน้นการระบายความร้อนด้วยชุดฮีตซิงค์ที่ครอบคลุมทั่วเมนบอร์ดพร้อมมีระบบไฟ AURA SYNC และหน้าจอ 2” LIVEDASH OLED แสดงผลให้อย่างสวยงามโดดเด่นถูกใจสายม๊อด DIY อย่างแท้จริง

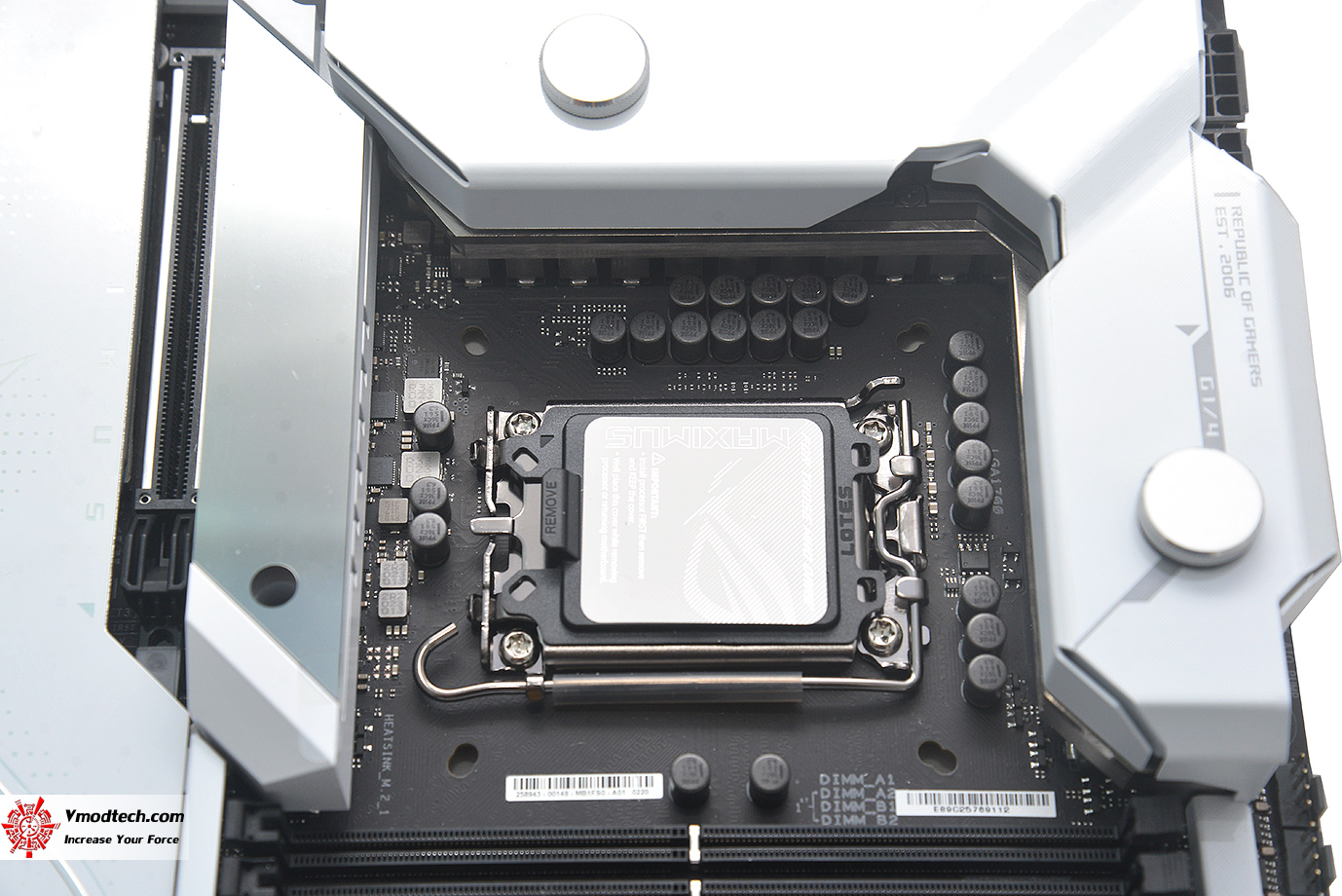

ภาคจ่ายไฟแบบ Teamed Power Stage Design , 20+1+2 POWER STAGES ,ระบบจ่ายไฟขั้นเทพฯ พร้อมรองรับการโอเวอร์คล๊อกเต็มรูปแบบใช้งานกับซีพียูระดับใหญ่ได้สบายๆ ตัวซ๊อกเก็ต LGA1700 รองรับซีพียู Intel® Socket LGA1700 for Intel® Core™ 14th & 13th Gen Processors, Intel® Core™ 12th Gen, Pentium® Gold and Celeron® ProcessorsSupports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0

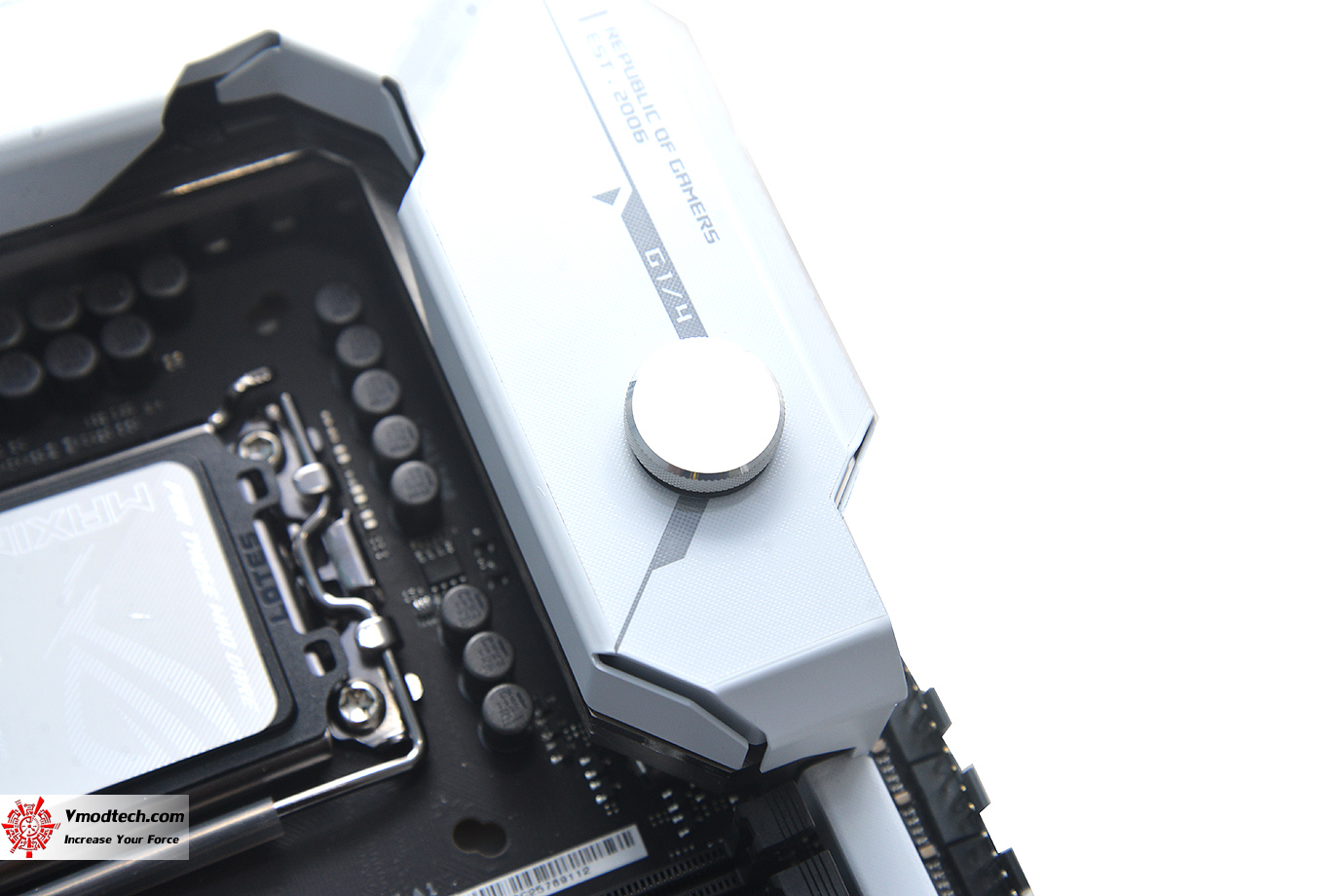

ระบบ HybridChill ที่มีชุดระบายความร้อนด้วยน้ำในตัวแบบไฮบริดจ์ในตัวมีฟิตติ้งให้ 2จุดสามารถใช้งานได้ 2ระบบตามแต่ความต้องการเลยครับ

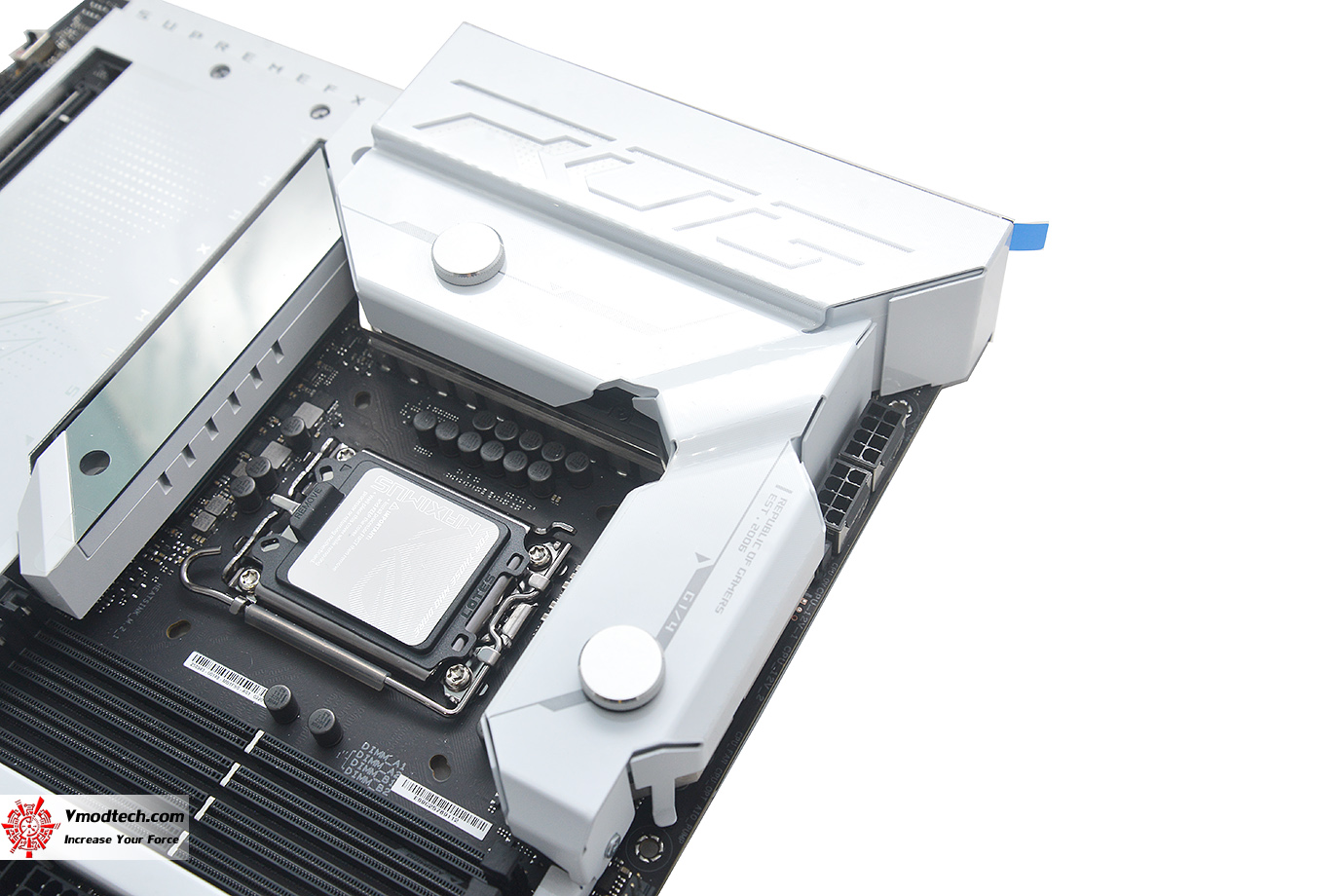

ฮีตซิงค์ VRM HEATSINKS มีโลโก้ ROG สวยงามพร้อม Metal cover มีไฟแสดงผล Aura RGB ให้สวยงามเน้นระบายความร้อนเต็มรูปแบบ

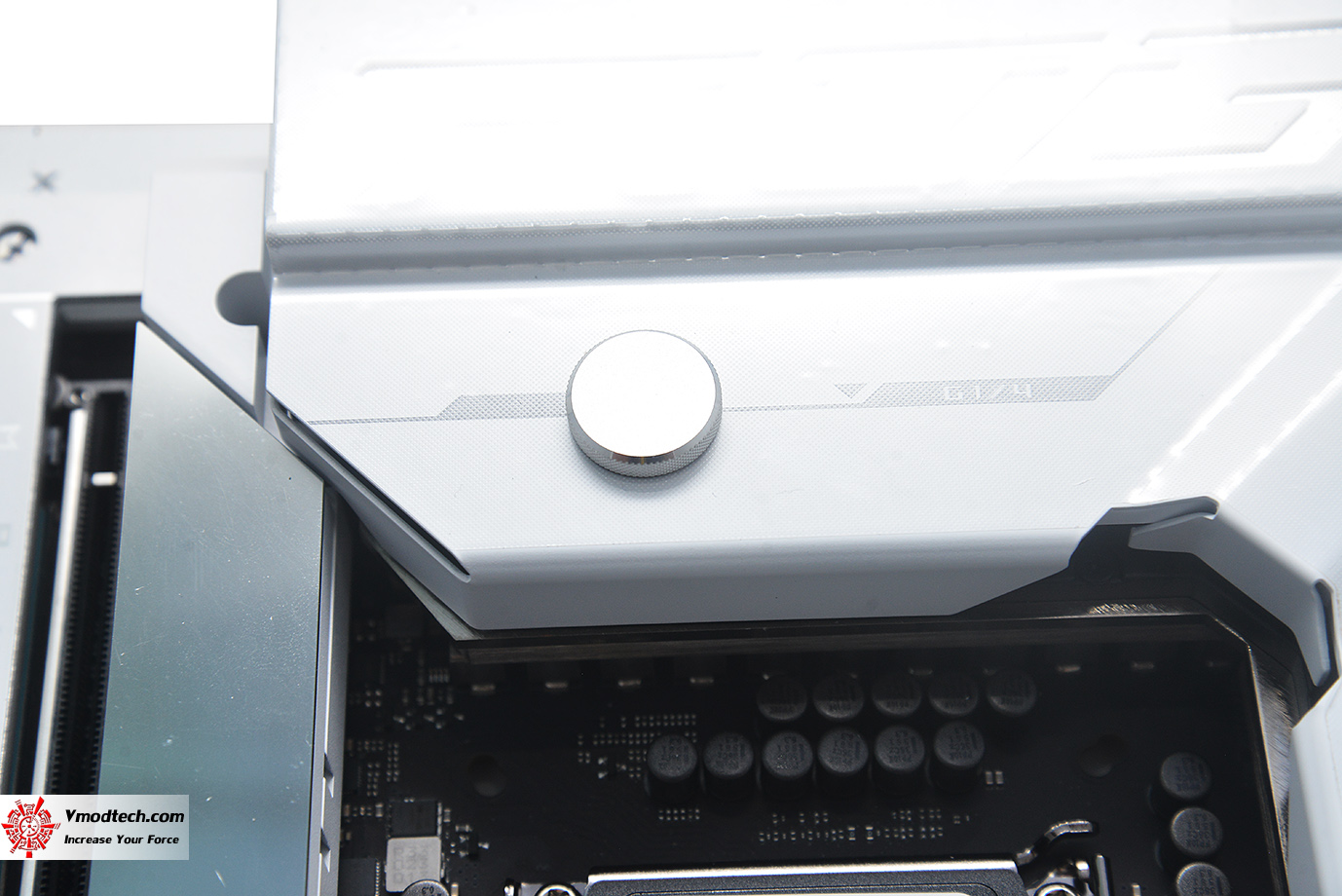

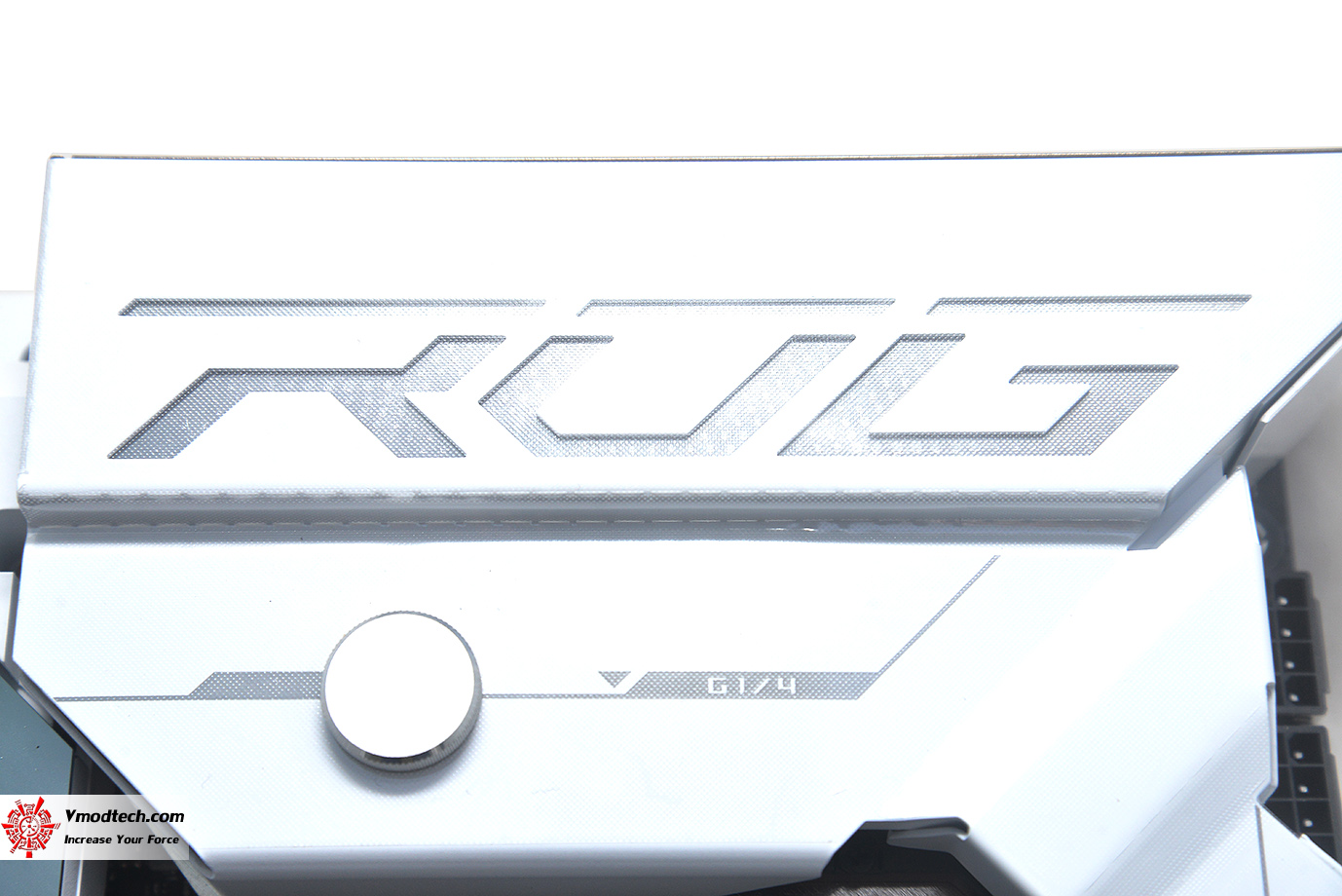

G1/4" threaded design ฟิตติ้งรองรับตั้งแต่ 1/4 , 3/8 , 1/2

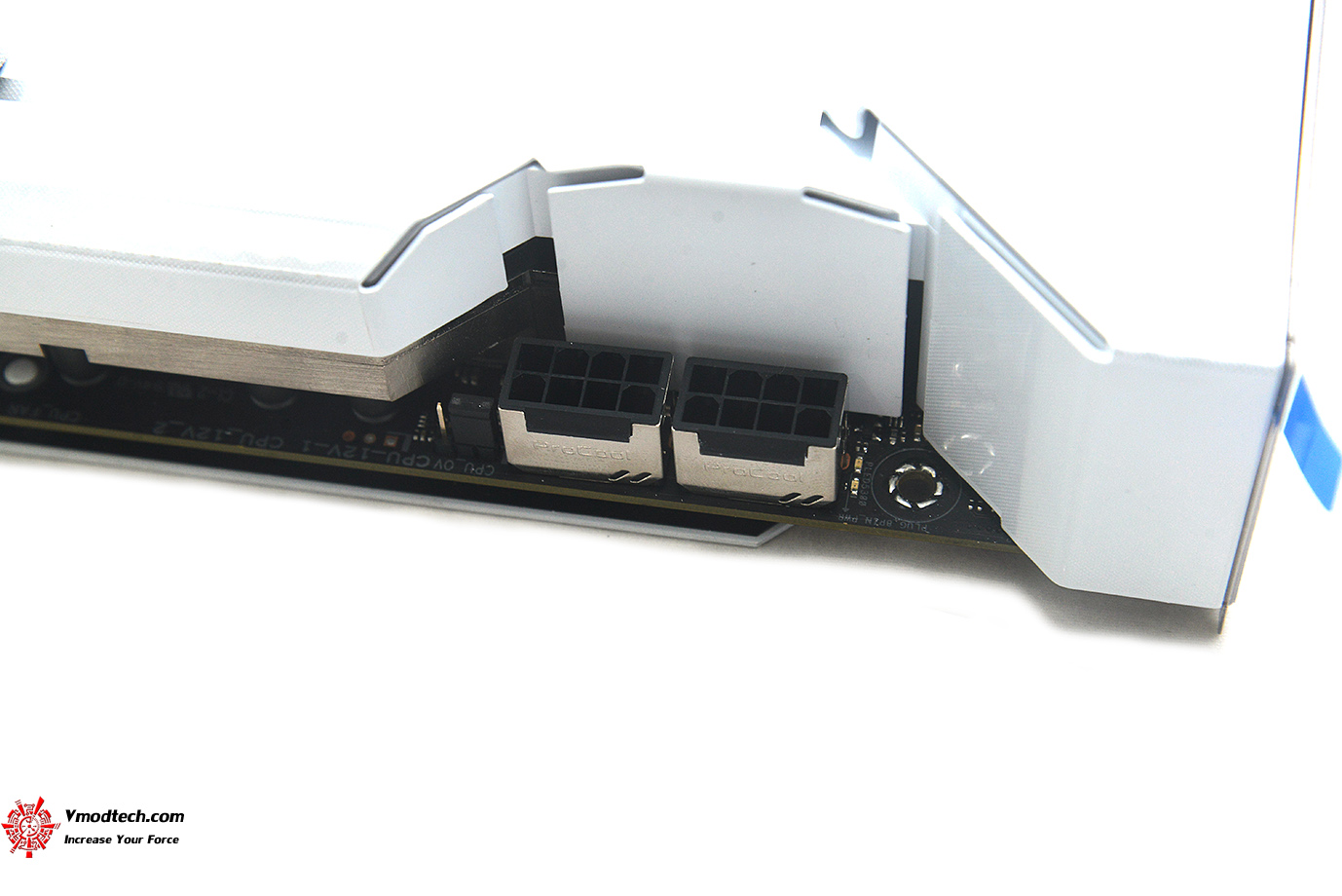

ช่องต่อไฟเลี้ยง DUAL PROCOOL II POWER CONNECTOR 8พิน 2ช่องครับ

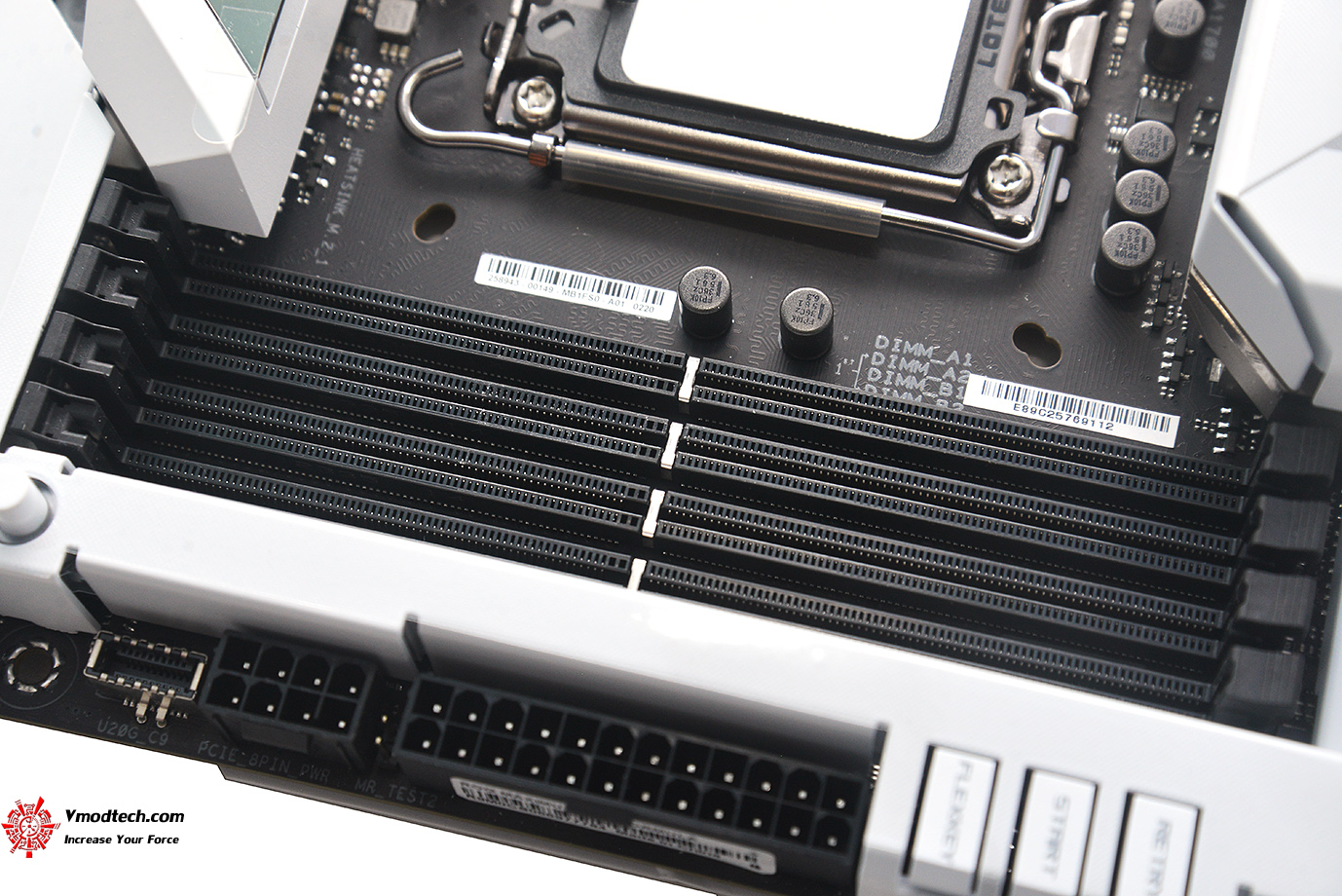

สล็อตแรม DDR5 มีด้วยกัน 4ช่อง รองรับแรม 4 x DIMM slots, max. 192GB, DDR5 8000+(OC)/7800(OC)/7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600/5400/5200/5000/4800 Non-ECC, Un-buffered Memory

PCIE® SLOT Q-RELEASE มีมาให้พร้อมใช้งานในการติดตั้งการ์ดจอถอดออกง่ายดาย

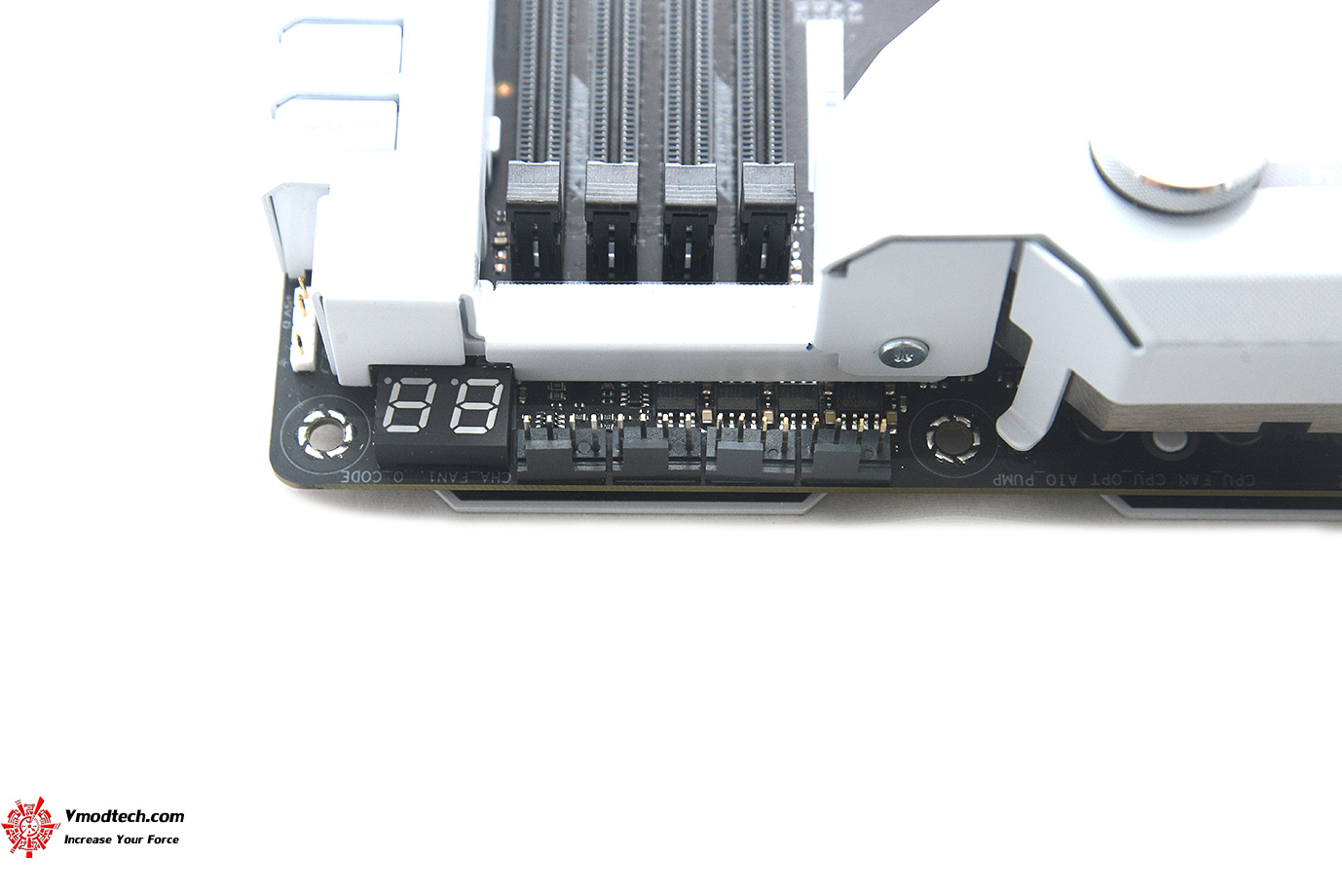

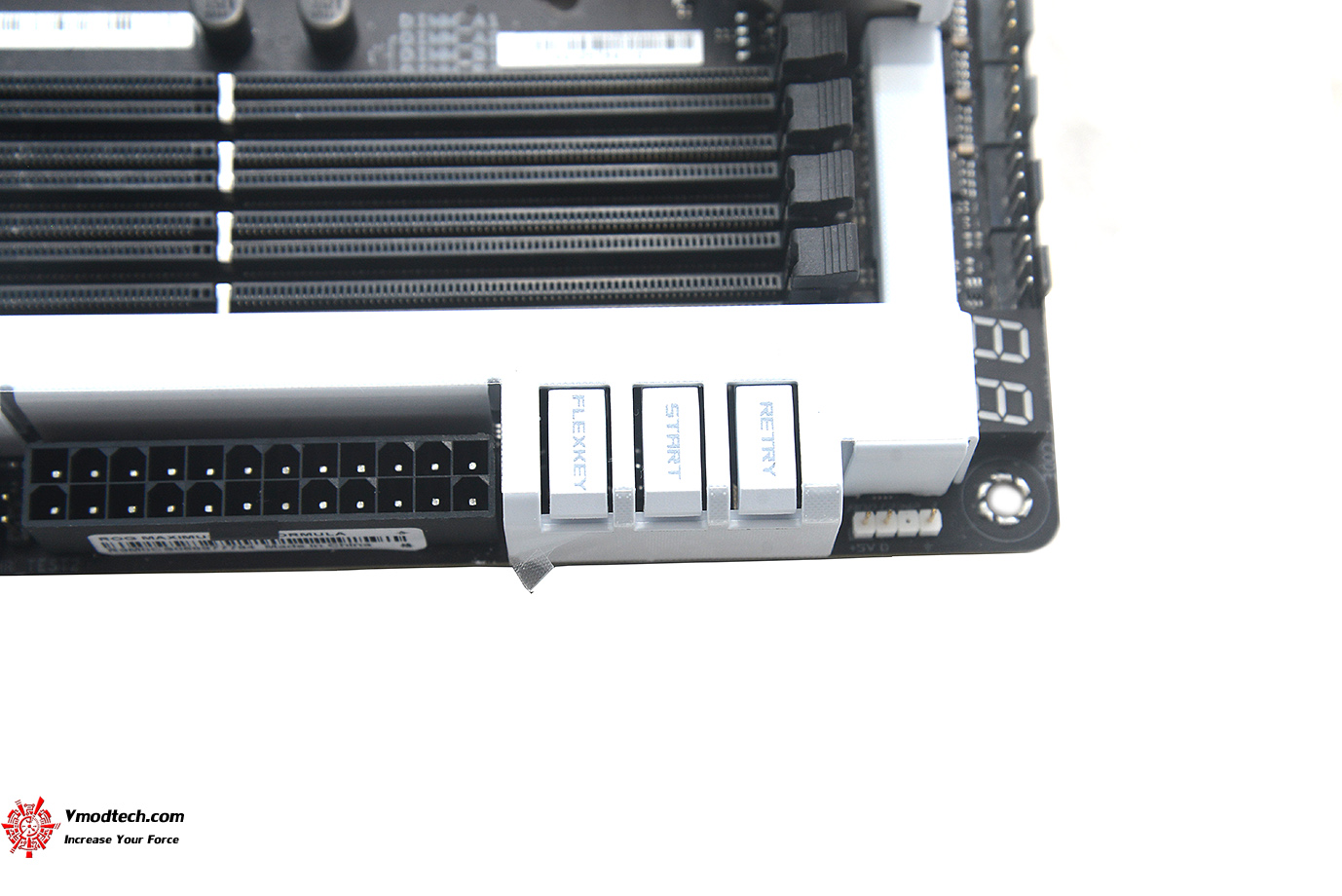

บรรดาปุ่ม Power , Retry , Debug Code มีมาให้พร้อมใช้งานสะดวกมากๆ

ช่องเชื่อมต่อไฟ 4พินมีให้ใช้งานมากมายต่อระบบน้ำ พัดลม ปั๊มน้ำกันได้อย่างครบครัน

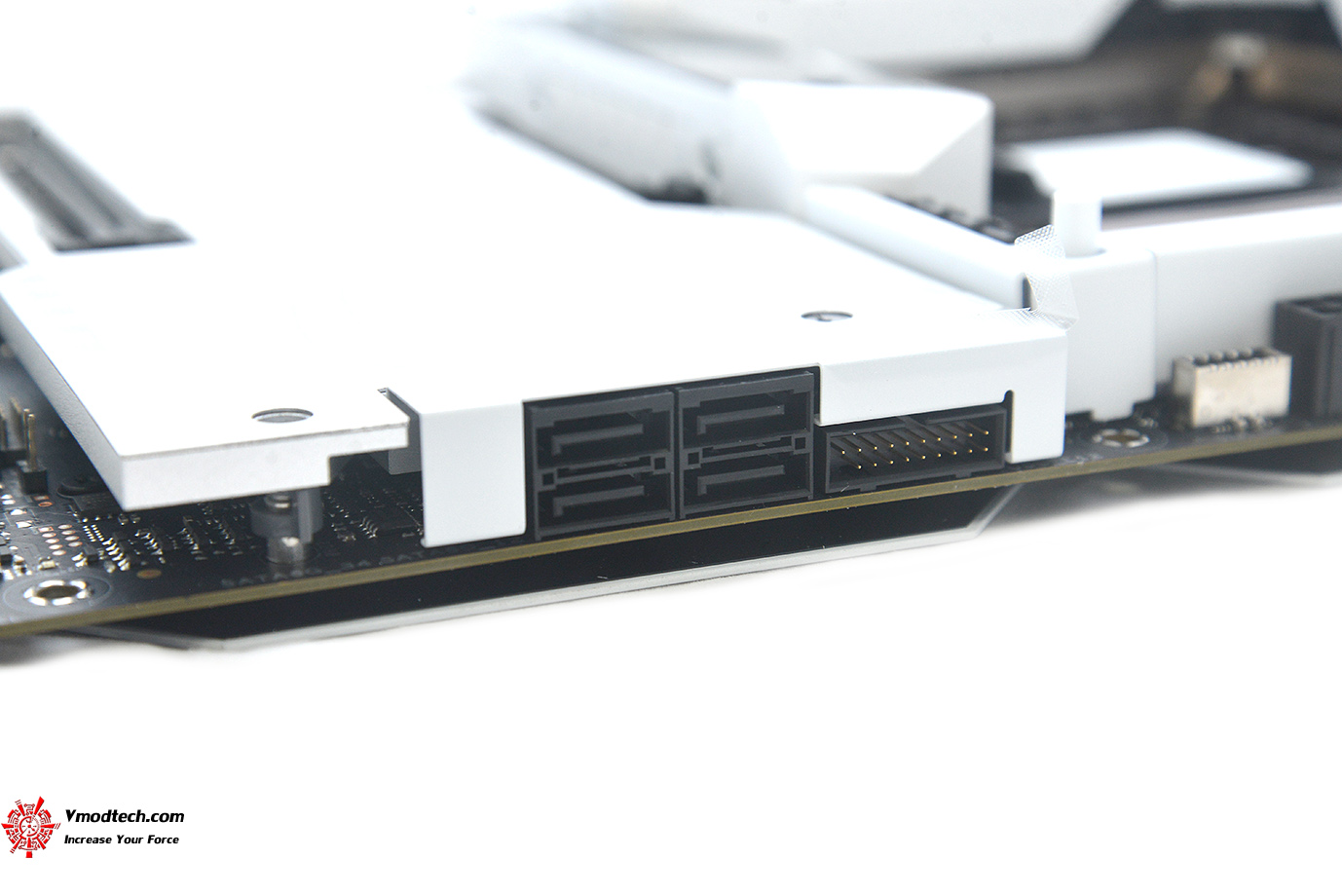

ช่องเชื่อมต่อ SATA มีทั้งหมด 4 x SATA 6Gb/s ports รวม 4ช่อง ครับ

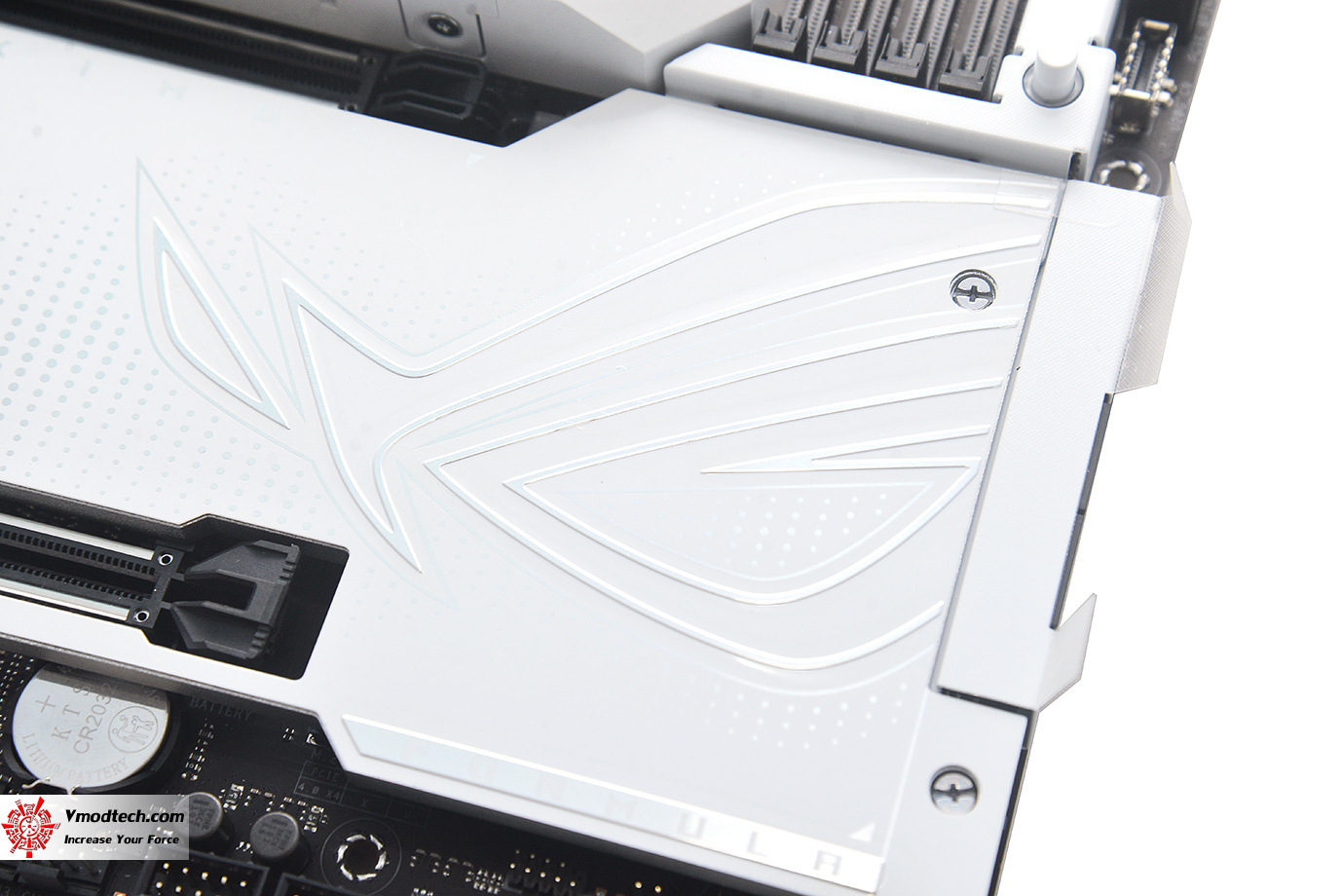

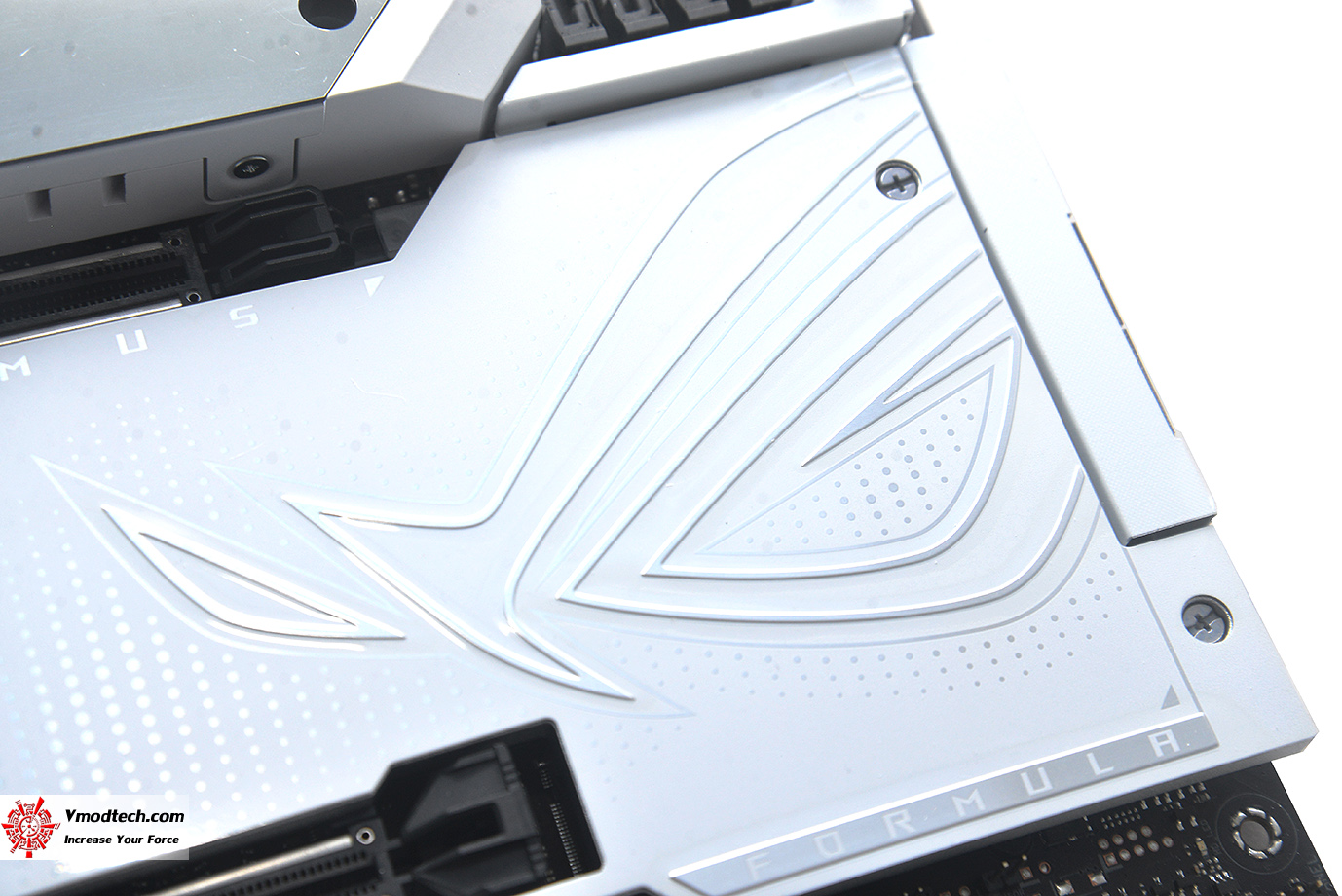

ชิปเซ็ต Z790 มาพร้อมฮีตซิงค์โลโก้ ROG ใหญ่โตสวยงามพร้อมไฟ RGB แสดงผลที่สวยงามมาพร้อมฮีตซิงค์ระบายความร้อนรวมทั้ง Chipset heatsink ที่เชื่อมต่อเป็นชุดเดียวกันระบายความร้อนให้ M.2 ที่ให้มามากถึง 5ช่องการทำงานเน้นเย็นทำงานอย่างเต็มประสิทธิภาพ

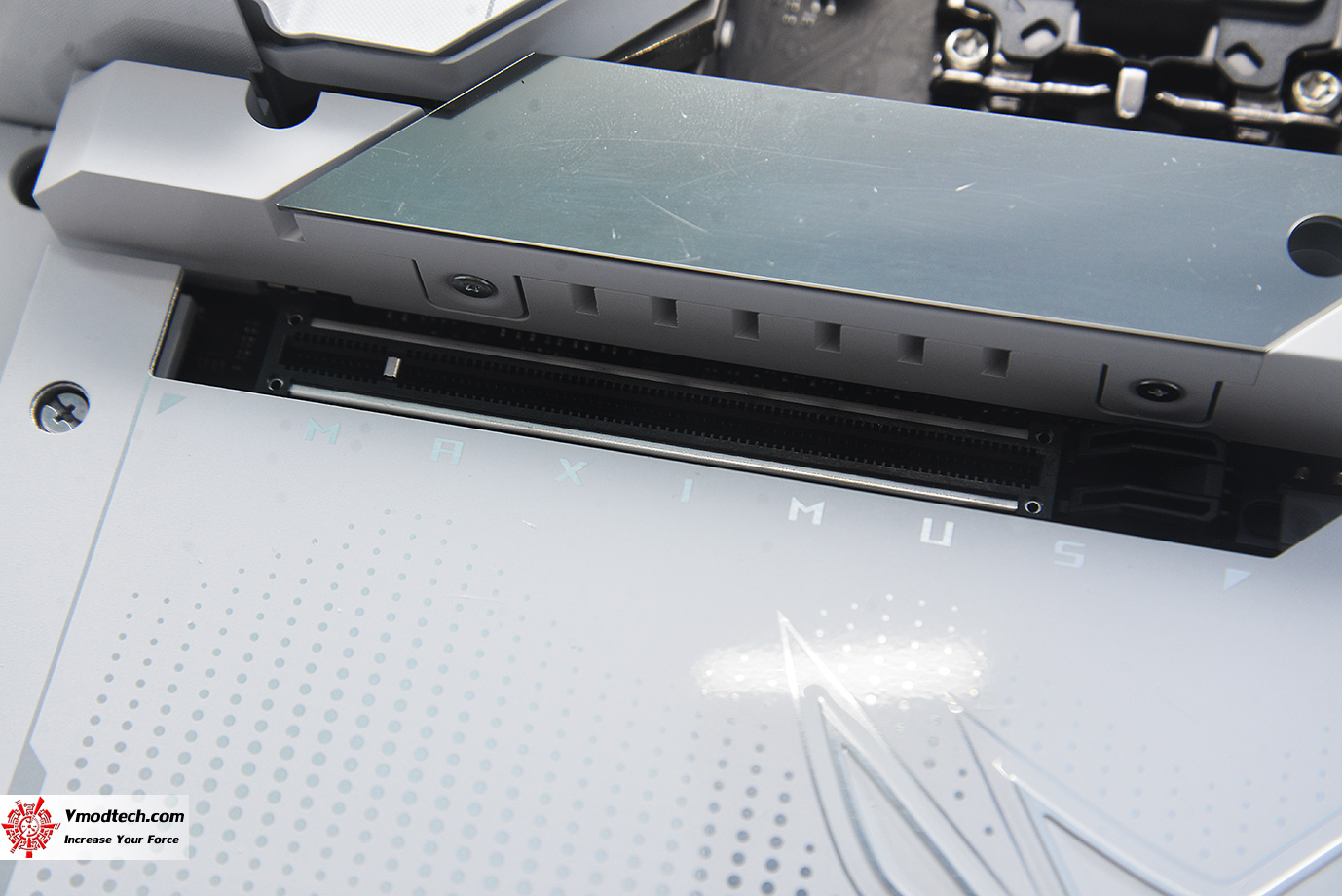

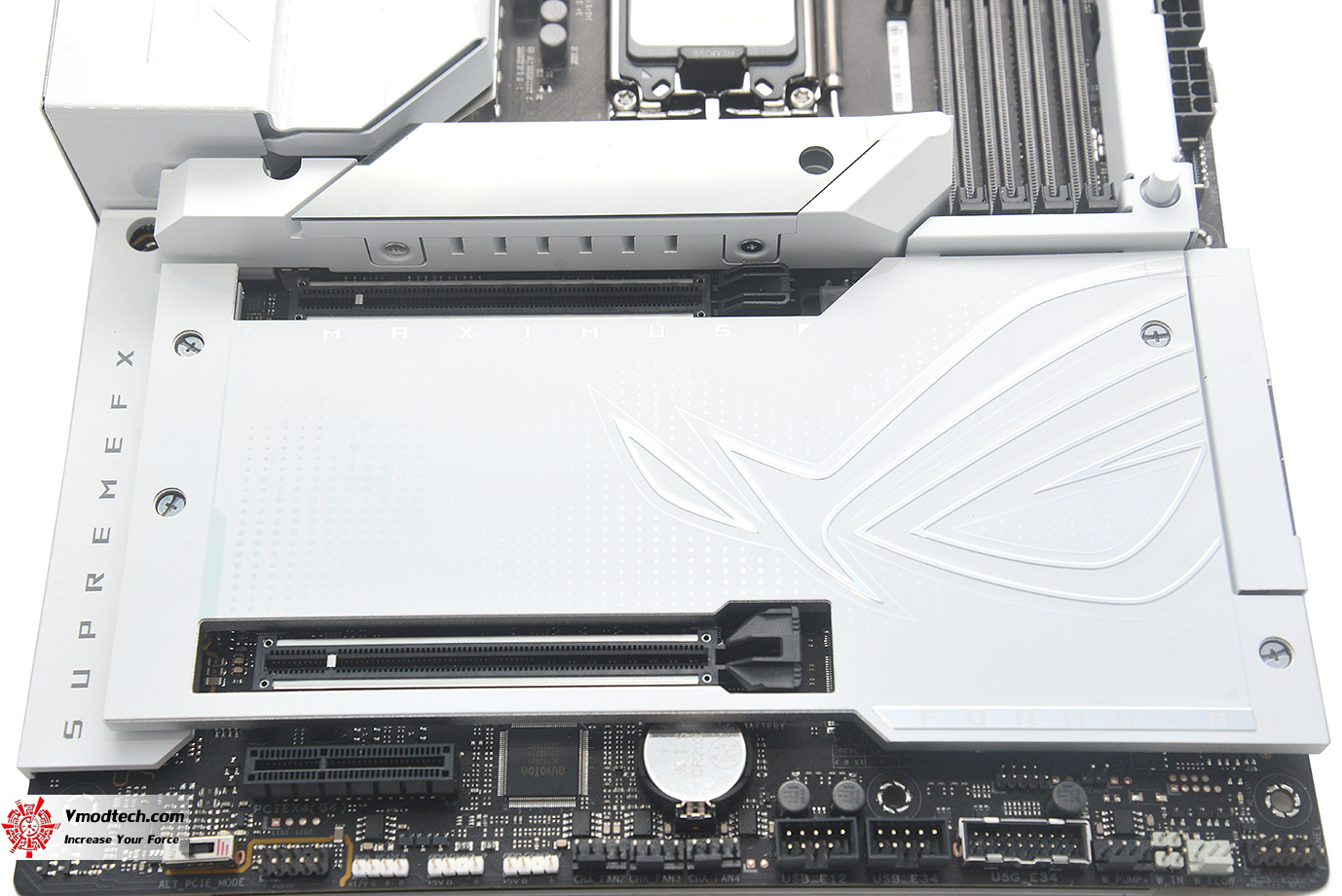

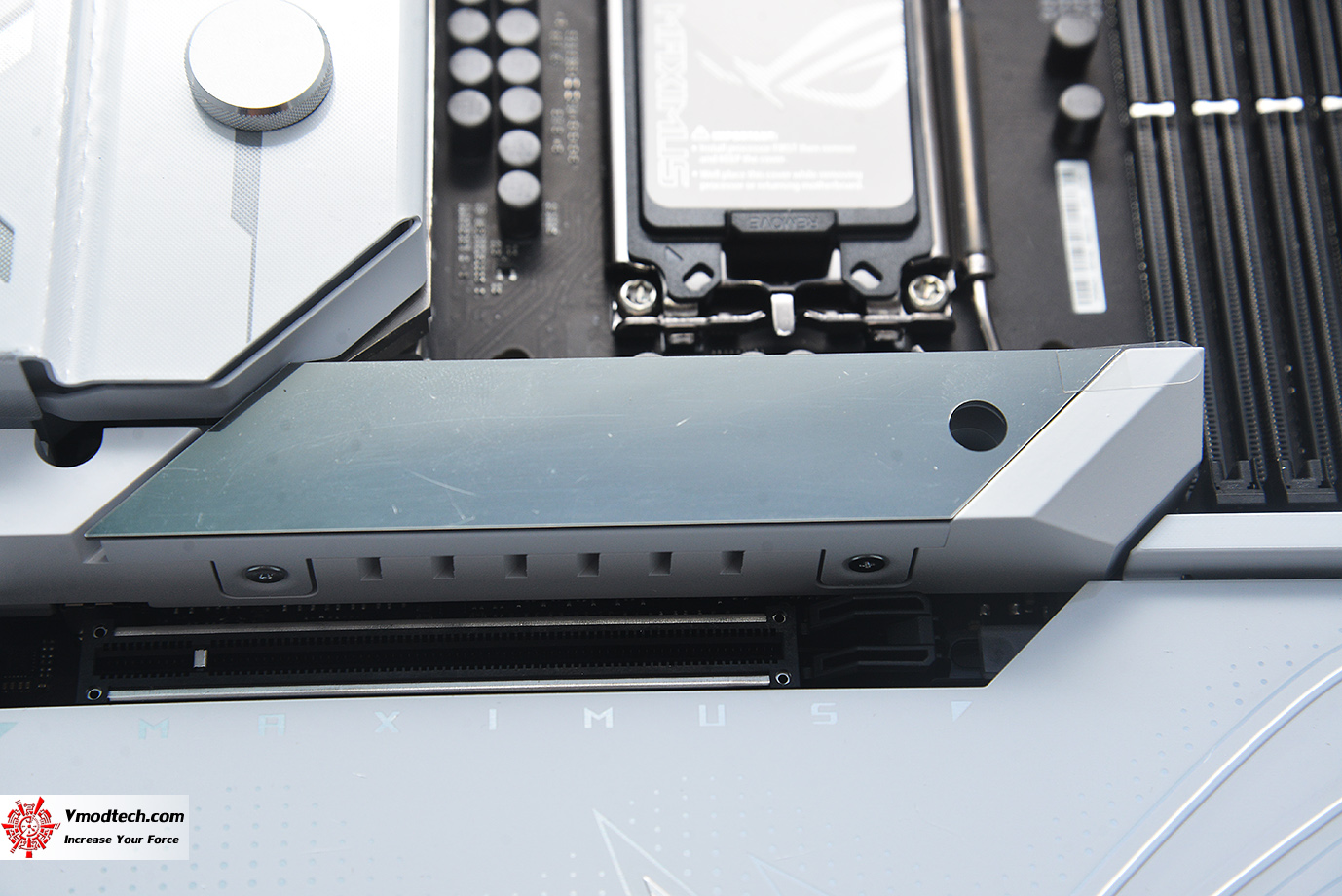

ช่อง PCIe 5.0 ช่องแรกและเสริมแกร่งด้วย SafeSlot ให้ 1ช่องครับ1 x PCIe 5.0 x16 slot

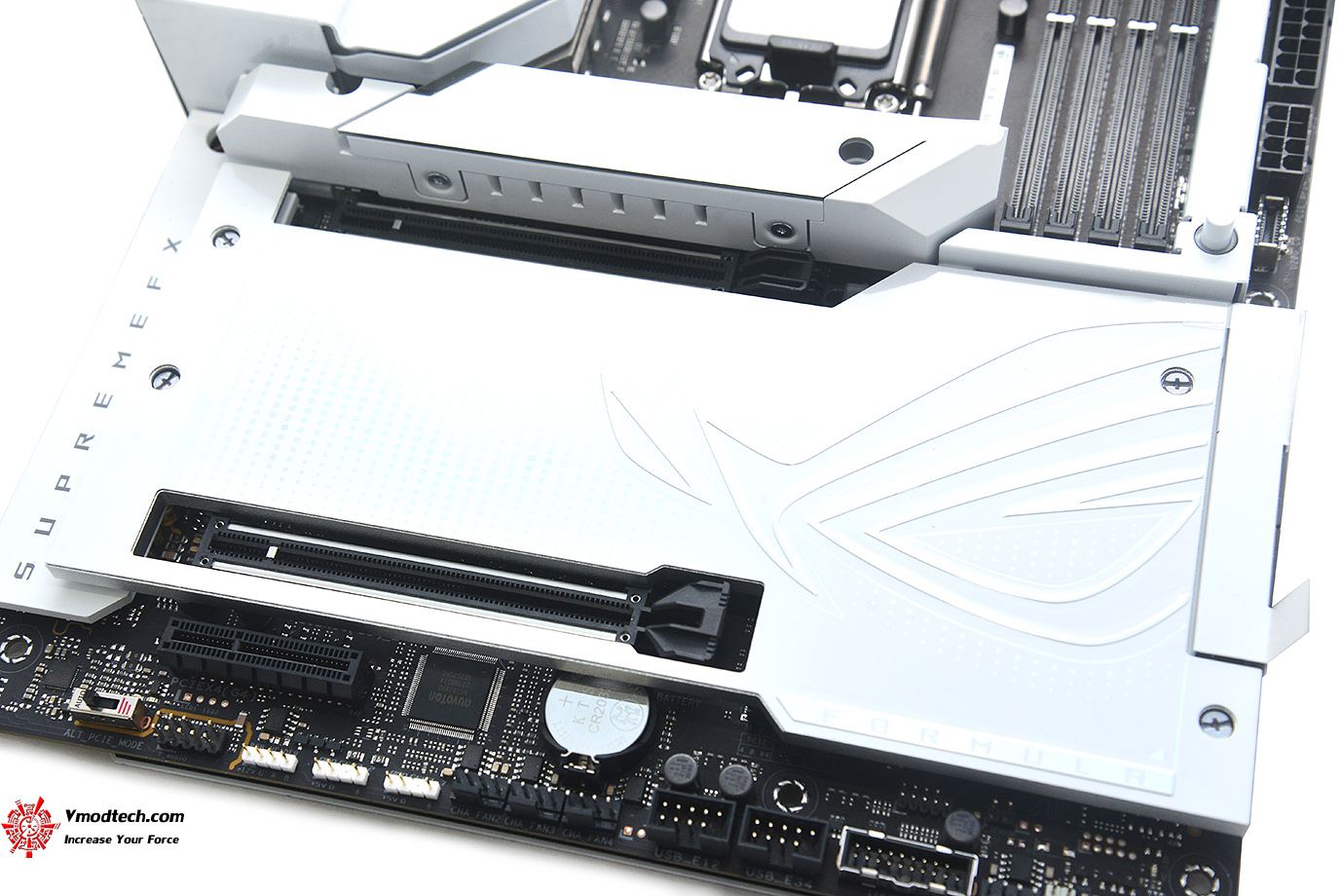

ช่องสล๊อตการทำงานประกอบด้วย

Intel® Core™ Processors (14th & 13th & 12th Gen) 2 x PCIe 5.0 x16 slots (supports x16 or x8/x8 modes) Intel® Z790 Chipset 1 x PCIe 4.0 x4 slot

หน้าจอ 2” LIVEDASH OLED แสดงสถานะการทำงานของเมนบอร์ดและระบบต่างๆ

ช่อง M.2 มีทั้งหมด 5ช่องประกอบด้วย 5 x M.2 slots

Supports 5 x M.2 slots and 4 x SATA 6Gb/s ports* Intel® CoreTM Processors (14th & 13th & 12th Gen) M.2_1 slot (Key M), type 2242/2260/2280/22110  (supports PCIe 5.0 x4 mode)** M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode) Intel® Z790 Chipset M.2_3 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode) M.2_4 slot (Key M), type 2280 (supports PCIe 4.0 x4 mode) M.2_5 slot (Key M), type 2280 (supports PCIe 4.0 x4 mode) 4 x SATA 6Gb/s ports

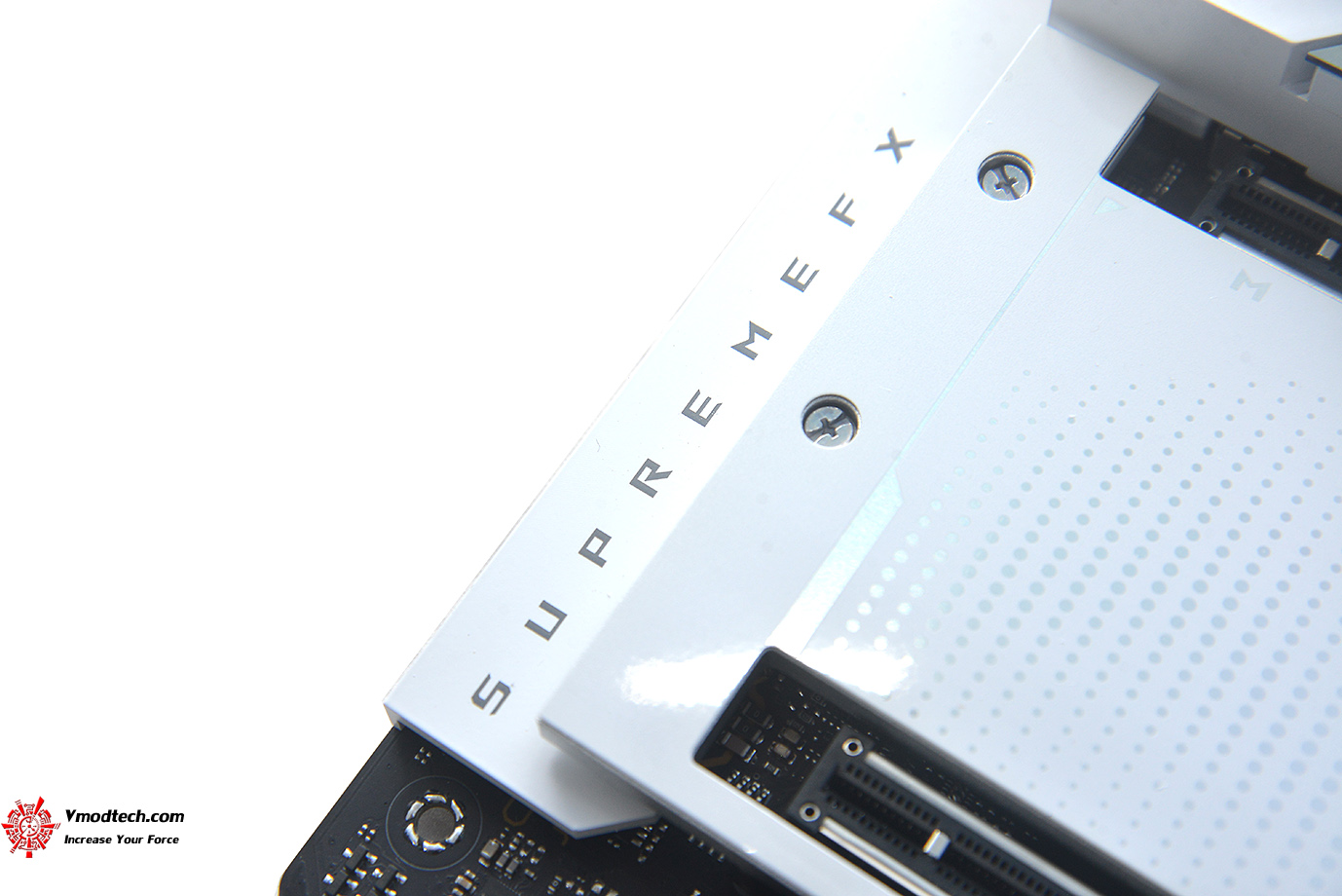

ระบบเสียง ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4082 ด้วยเทคโนโลยี Sonic Studio DTS® SOUND UNBOUND พร้อมใช้งานครับ

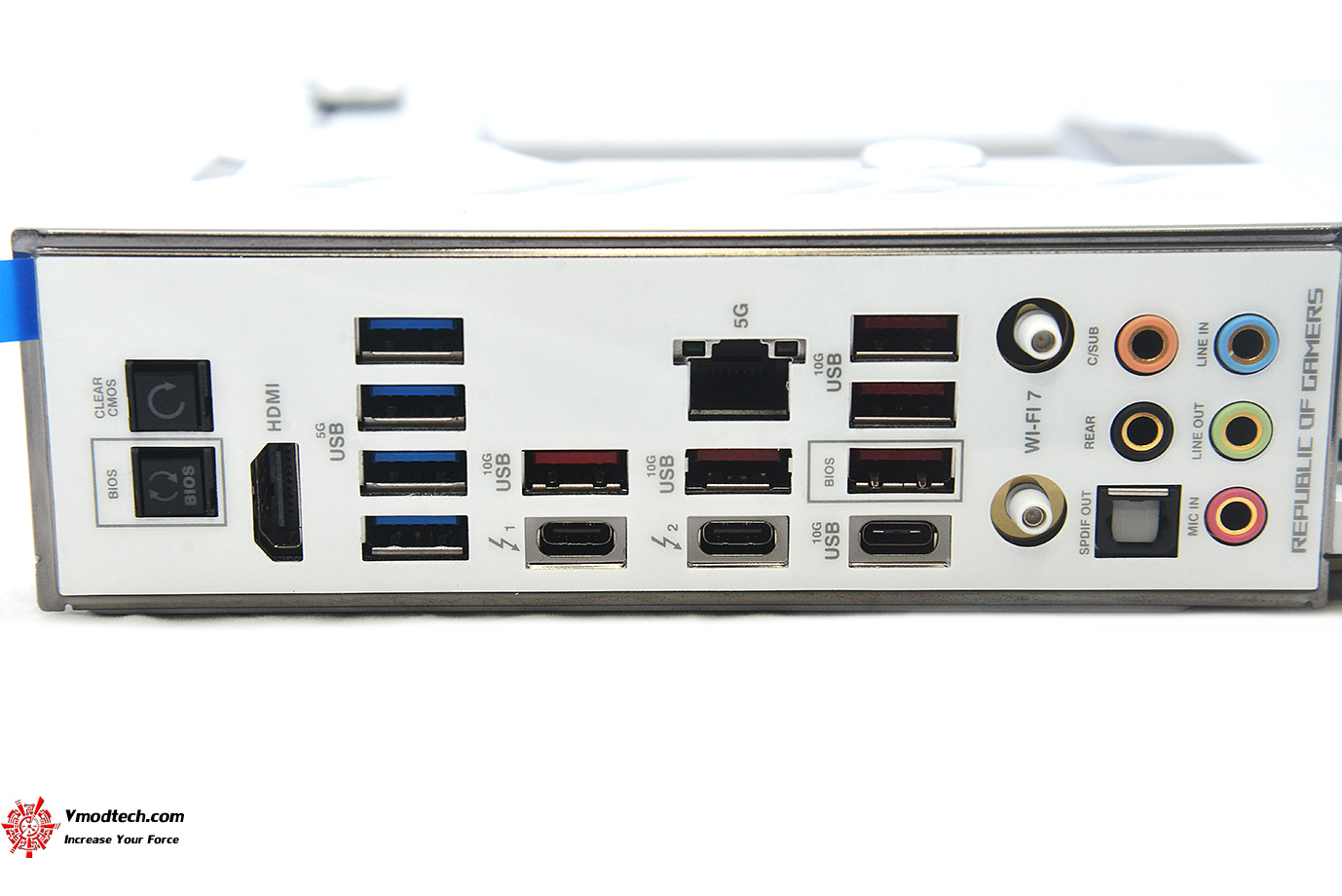

ช่องเชื่อมต่อด้านหลังให้มากันมาพอสมควรพร้อมใช้งานครับ

2 x Thunderbolt™ 4 USB Type-C® ports 6 x USB 10Gbps ports (5 x Type-A + 1 x USB Type-C®) 4 x USB 5Gbps ports (4 x Type-A) 1 x HDMI™ port 1 x Wi-Fi module 1 x Realtek 5Gb Ethernet port 5 x Gold-plated audio jacks 1 x Optical S/PDIF out port 1 x BIOS FlashBack™ button 1 x Clear CMOS button

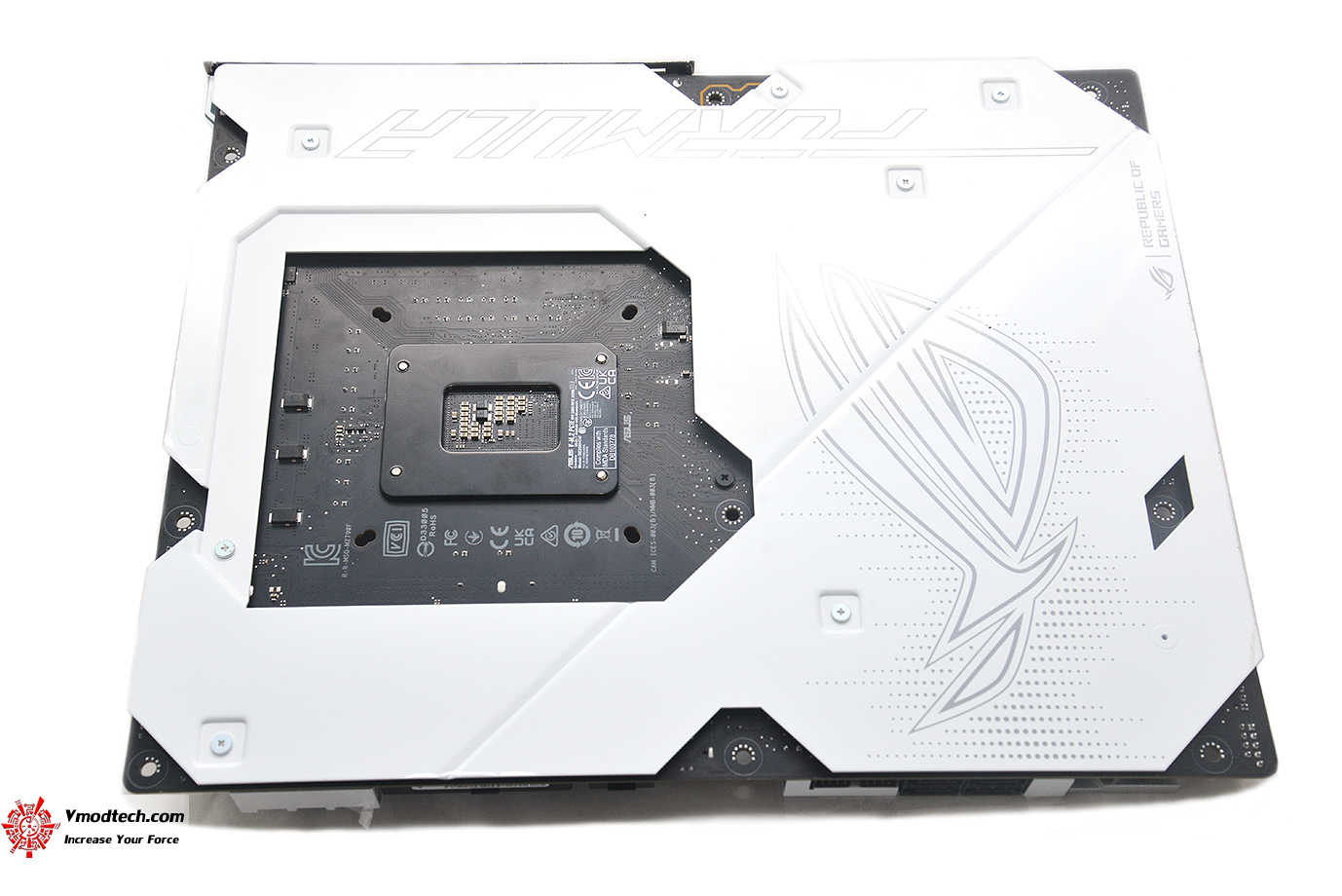

PCB ด้านหลังเป็นสีดำสนิทมี Solid metal backplate  ป้องกันอันตรายให้พร้อมครับ
