ASUS ROG STRIX Z790-A GAMING WIFI II REVIEW
 < 1 2 3 4 5 >  Last ›

ASUS ROG STRIX Z790-A GAMING WIFI II Appearance

dsc_4836

ตัวกล่องสีขาวตามสไตล์ ROG STRIX ซีรี่ย์บอกชื่อรุ่น ASUS ROG STRIX Z790-A GAMING WIFI II เอาไว้ชัดเจนพร้อมฟีเจอร์การทำงานครับ

dsc_4837

ด้านหลังบอกฟีเจอร์การทำงานต่างๆ เอาไว้ครบถ้วนครับ

dsc_4842

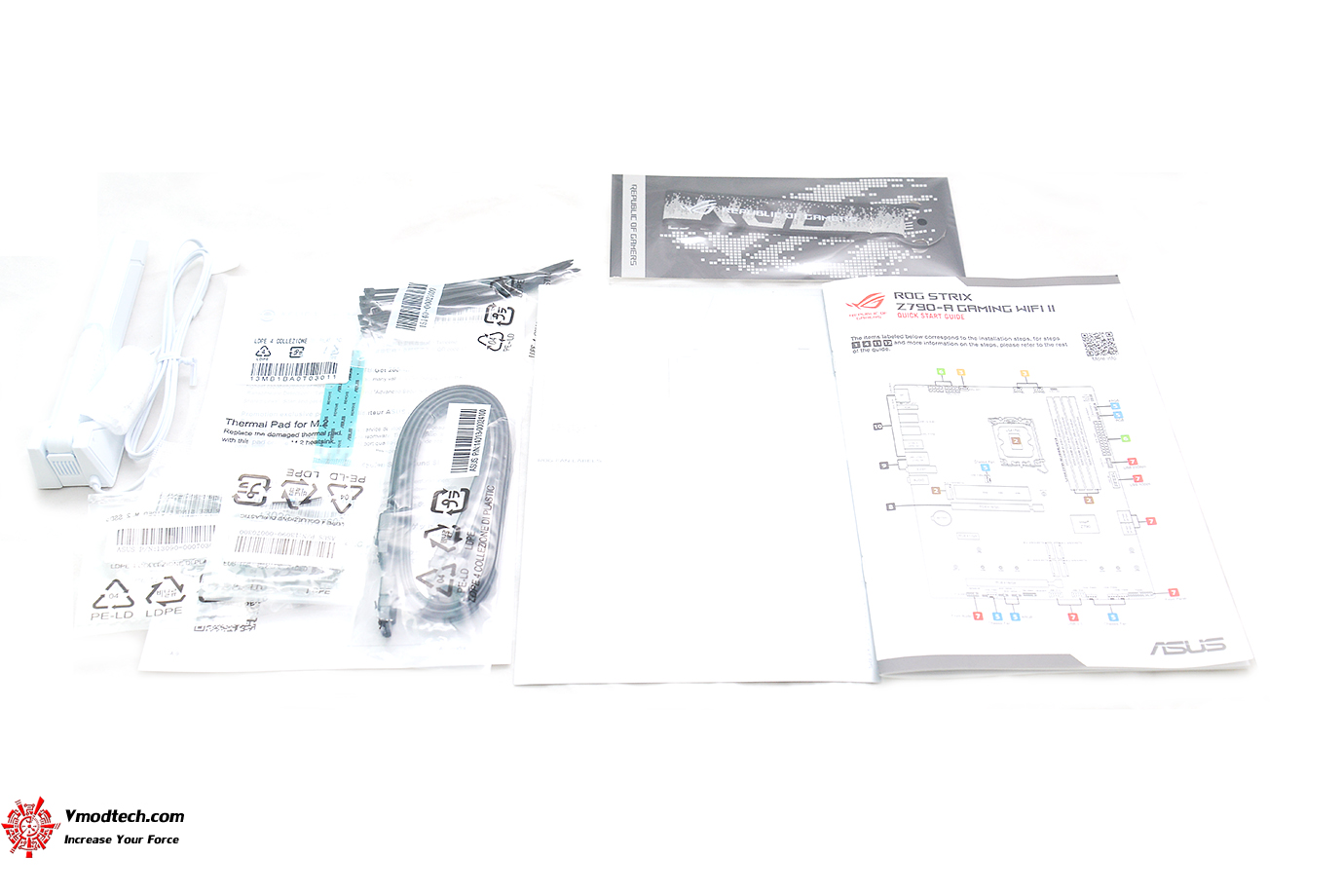

อุปกรณ์ต่างๆ ประกอบด้วยCables

2 x SATA 6Gb/s cables Additional Cooling Kit 1 x Thermal pad for M.2 Miscellaneous 1 x ASUS Wi-Fi Q-Antenna 1 x Cable ties package 1 x M.2 backplate Q-Latch package 1 x M.2 Q-Latch package 1 x ROG key chain 1 x ROG Strix stickers 2 x M.2 rubber packages 1 x M.2 backplate Rubber package Documentation 1 x Quick start guide

dsc_4845

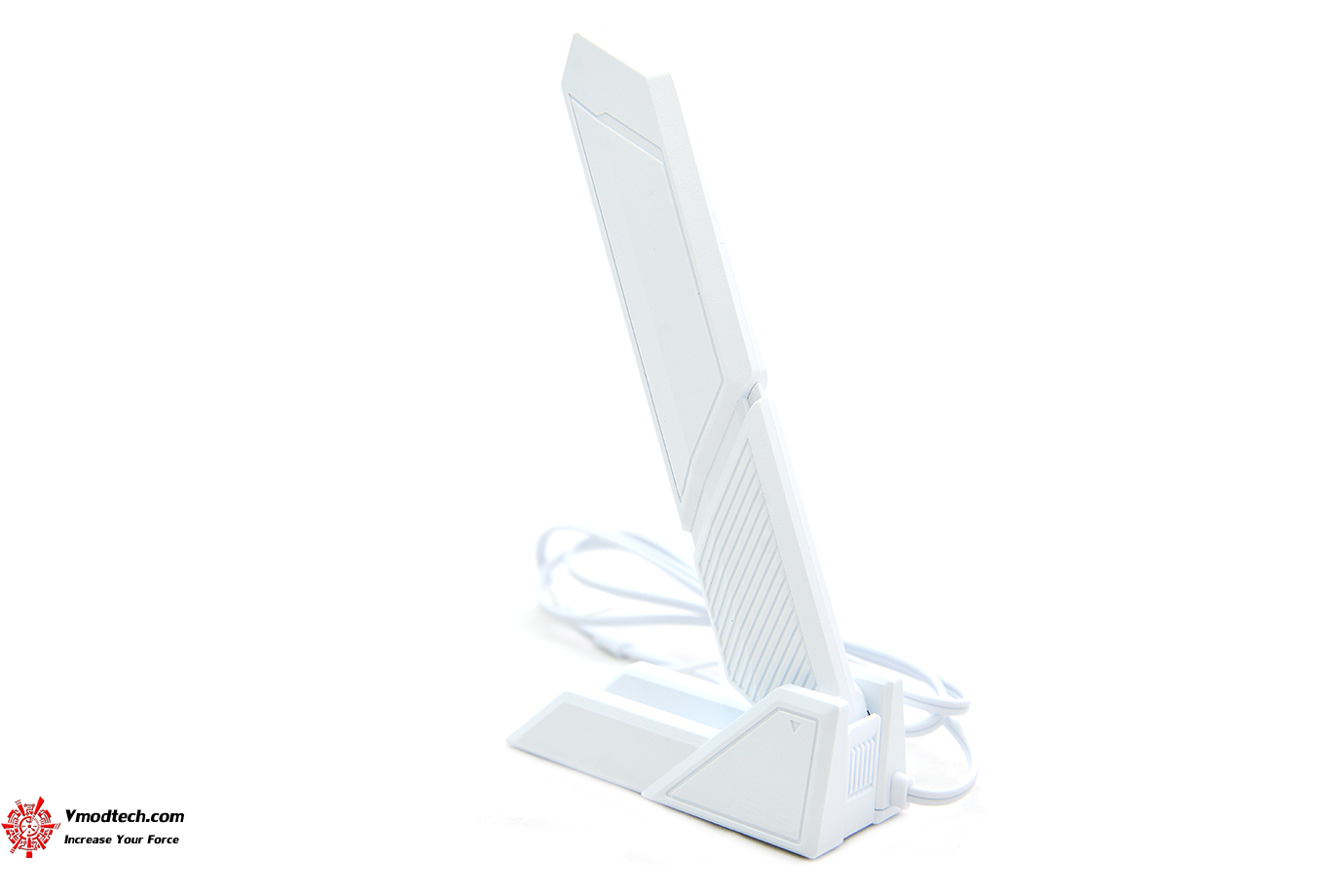

เสา Wifi มีมาให้พร้อมใช้งานรองรับ Wifi7 เต็มรูปแบบ ASUS Wi-Fi Q-Antenna

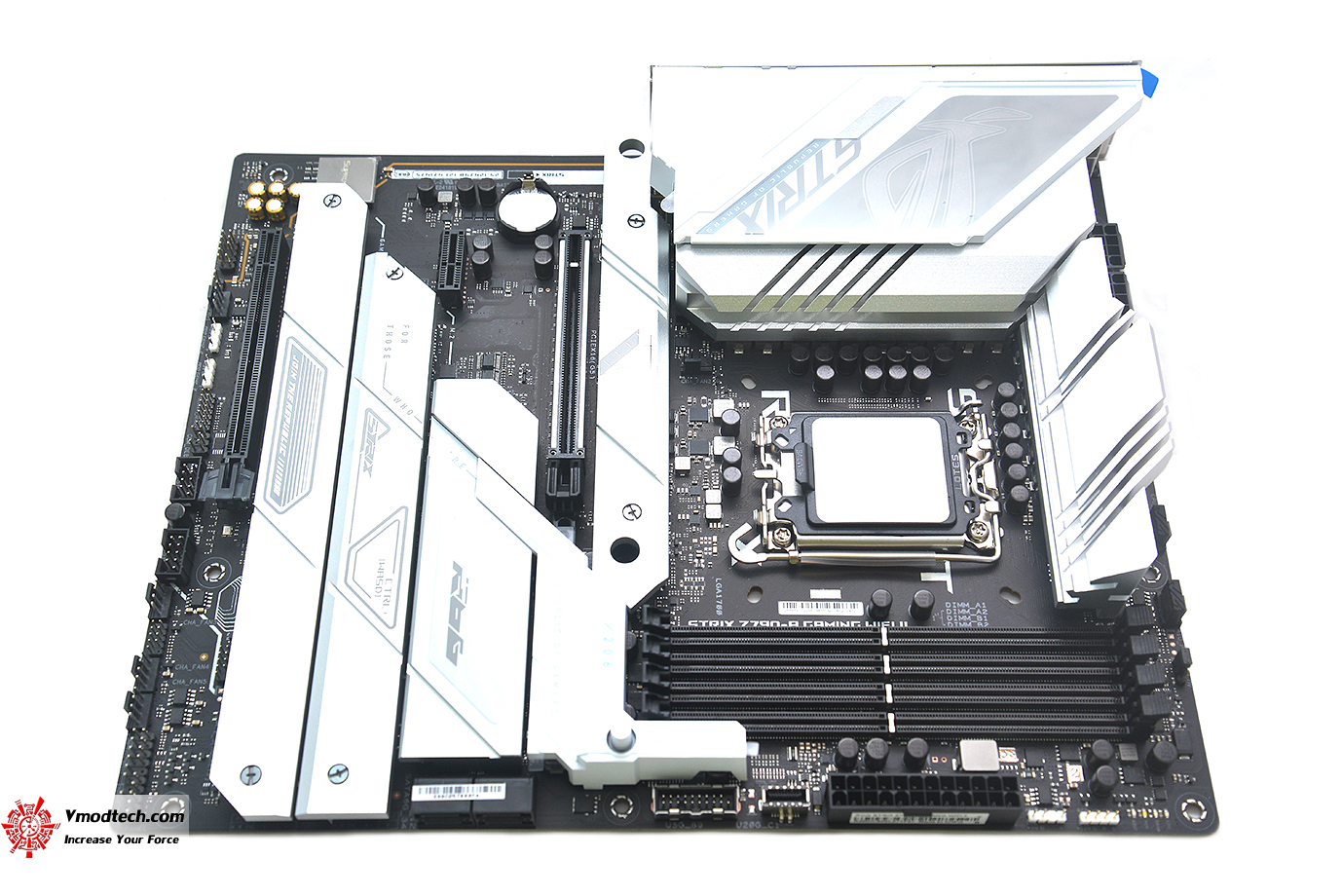

dsc_4849

ดีไซน์เมนบอร์ด ASUS ROG STRIX Z790-A GAMING WIFI II เน้นความสวยงามด้วยโทนสีขาวของฮีตซิงค์สลับกับ PCB สีดำสนิท

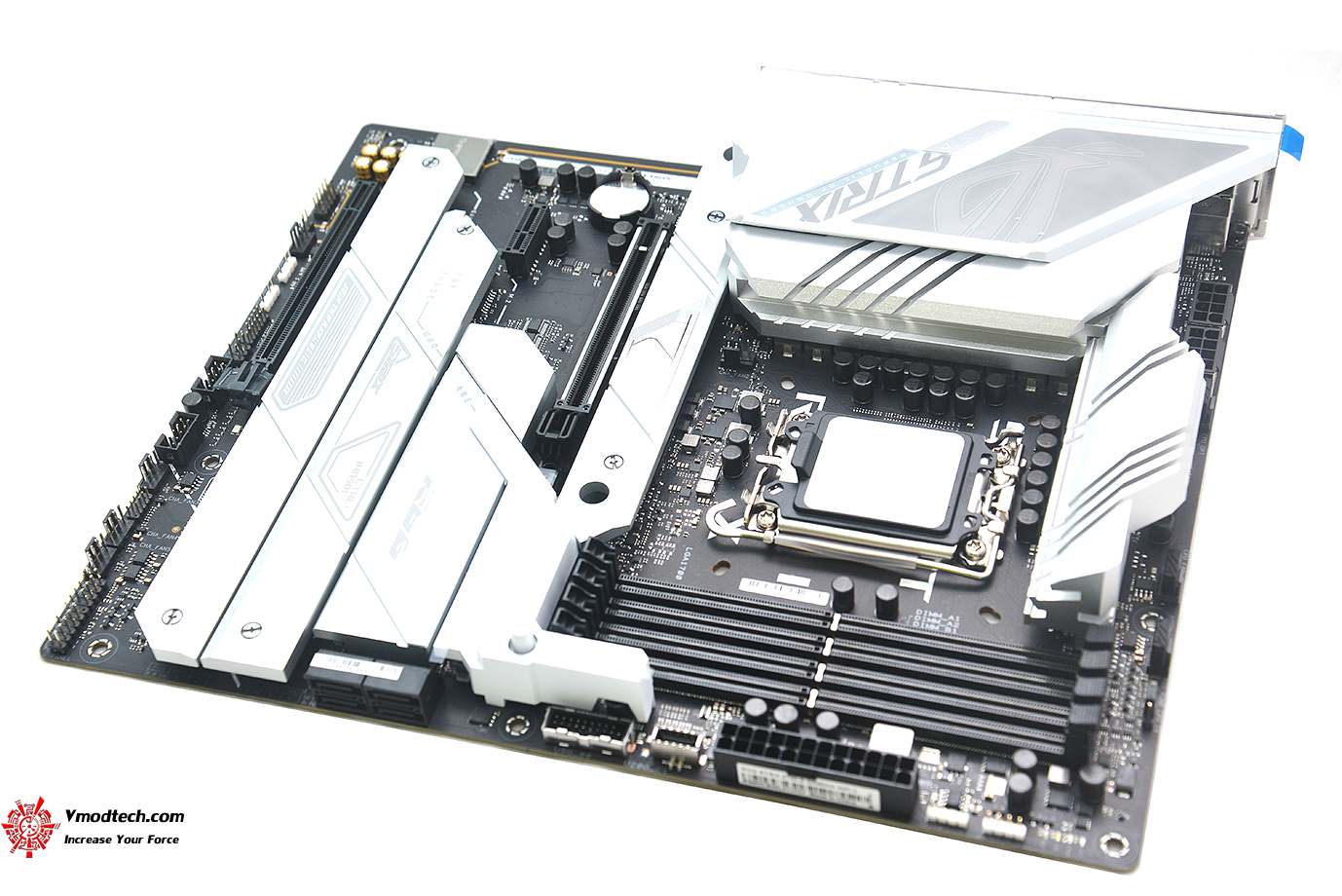

dsc_4852

ขนาดเมนบอร์ดอยู่ที่ ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

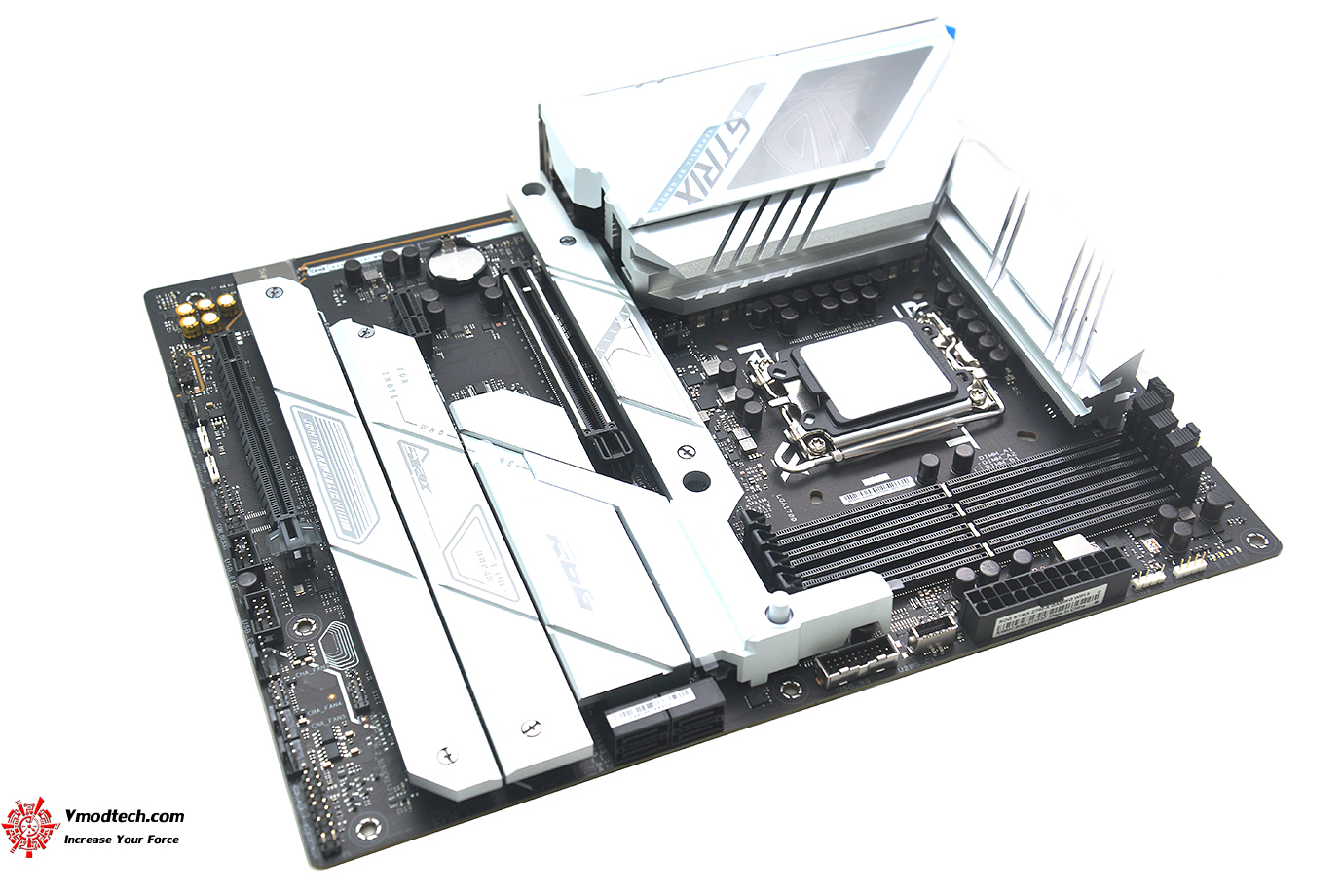

dsc_4856

ช่องเชื่อมต่อต่างๆ ให้มาเยอะมากเลยครับทั้งจุดต่อ AIO , พัดลม , ระบบไฟ , และอื่นๆ มากมายเหมาะกับการ DIY กันได้สะดวกมากๆ

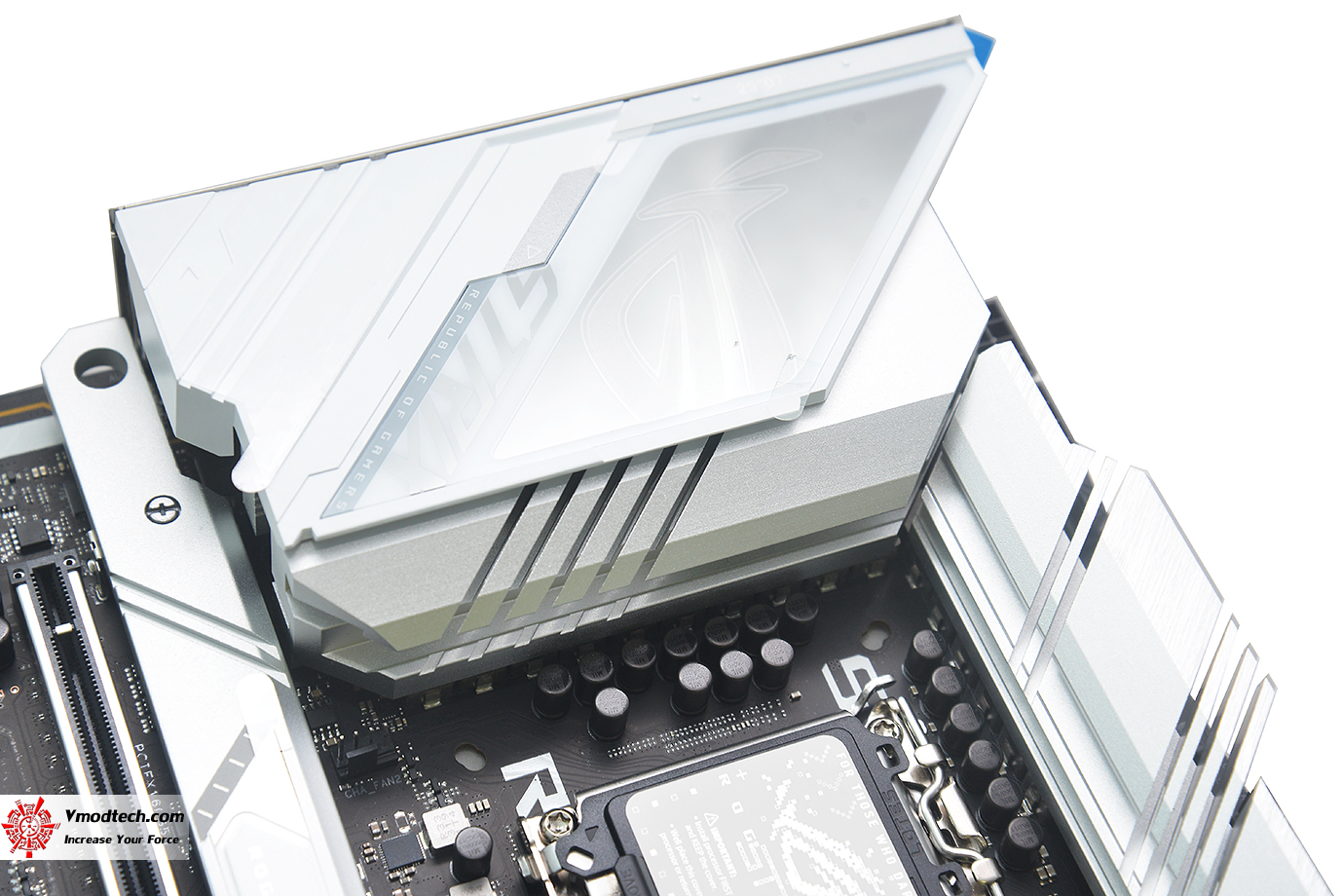

dsc_4866

ภาคจ่ายไฟแบบ 16(70A)+1(70A)+2 Power Stages , ALLOY CHOKES และ DURABLE CAPACITORS ระบบไฟขั้นเทพฯ พร้อมรองรับการโอเวอร์คล๊อกเต็มรูปแบบใช้งานกับซีพียูระดับใหญ่ได้สบายๆ

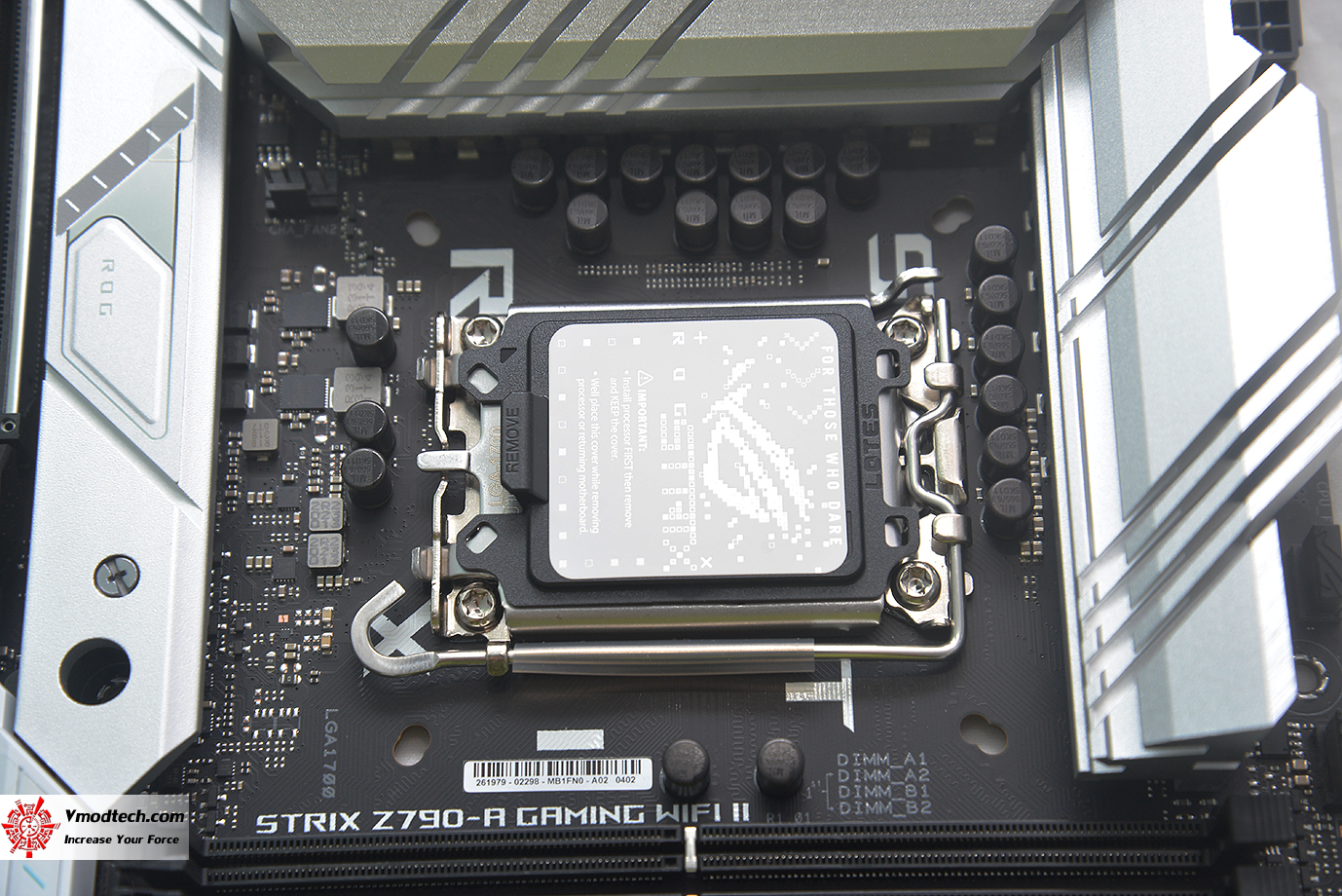

dsc_4874

ตัวซ๊อกเก็ต LGA1700 รองรับซีพียู Intel® Socket LGA1700 for Intel® Core™ 14th & 13th Gen Processors, Intel® Core™ 12th Gen, Pentium® Gold and Celeron® ProcessorsSupports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0

dsc_4906

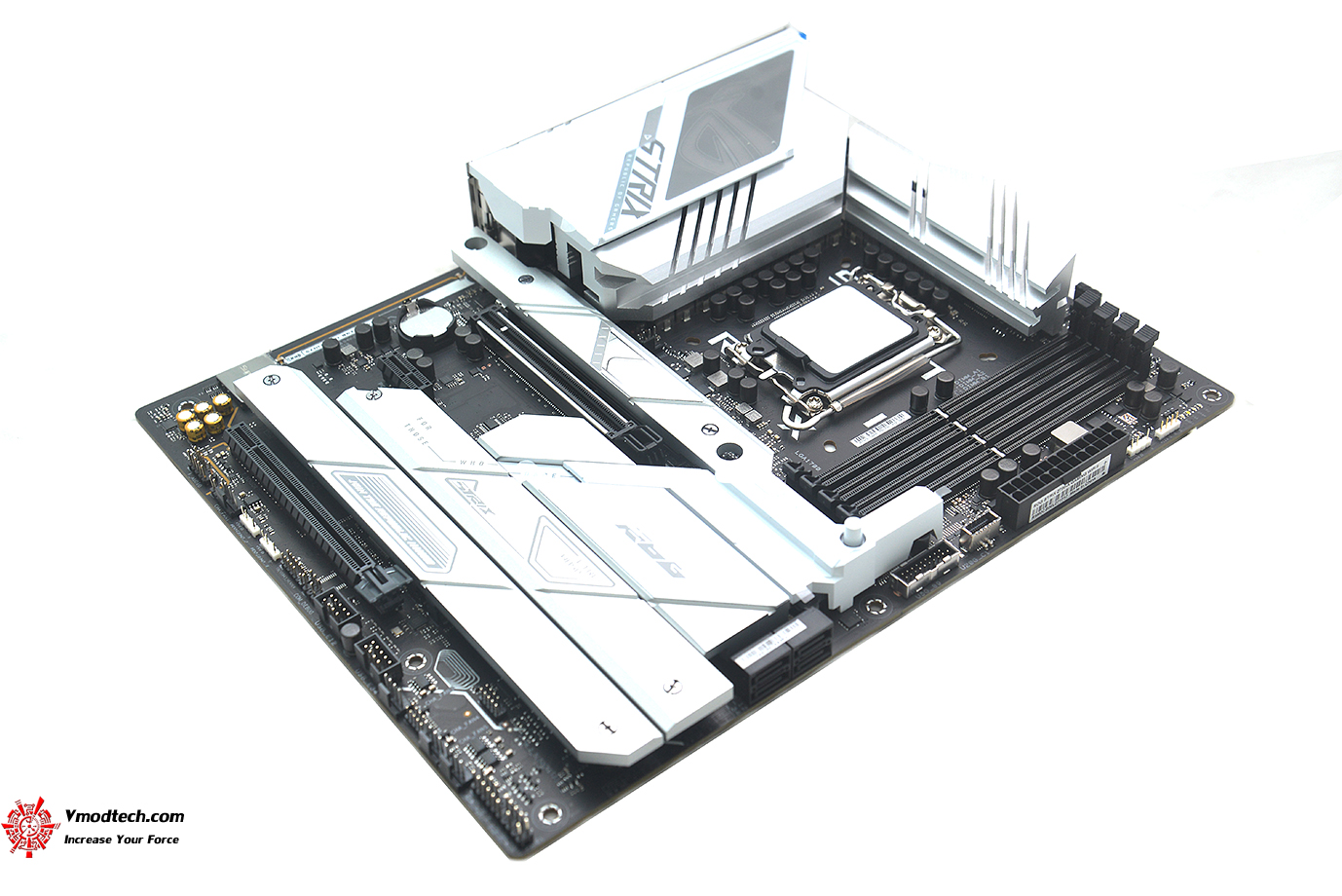

ฮีตซิงค์จัดเต็มทั่วเมนบอร์ดเน้นระบายความร้อนเต็มรูปแบบ

dsc_4942

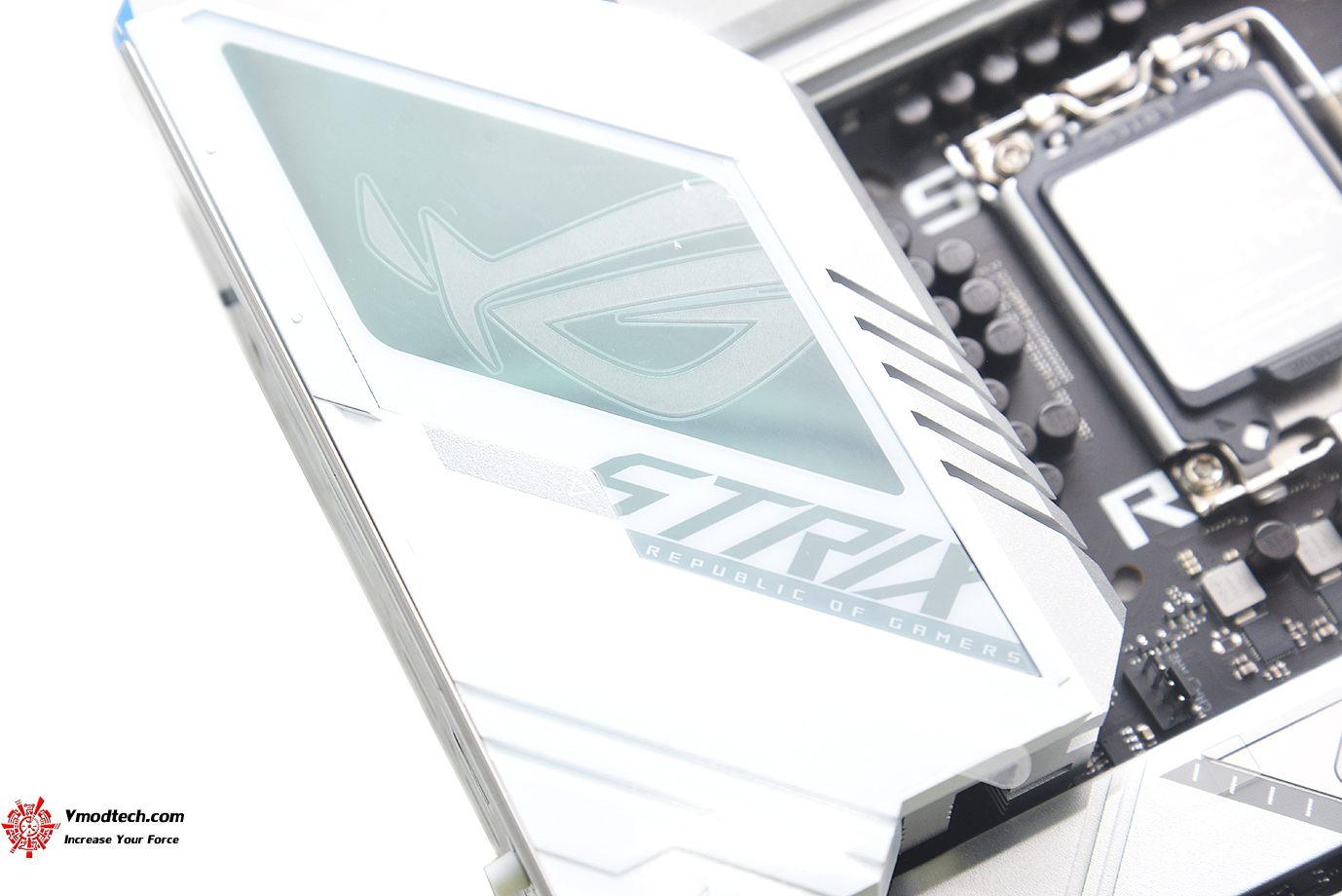

ฮีตซิงค์ VRM HEATSINKS ขนาดใหญ่เน้นระบายความร้อนเต็มรูปแบบ พร้อมโลโก้ ROG STRIX มีไฟ RGB สวยงามเลยครับ

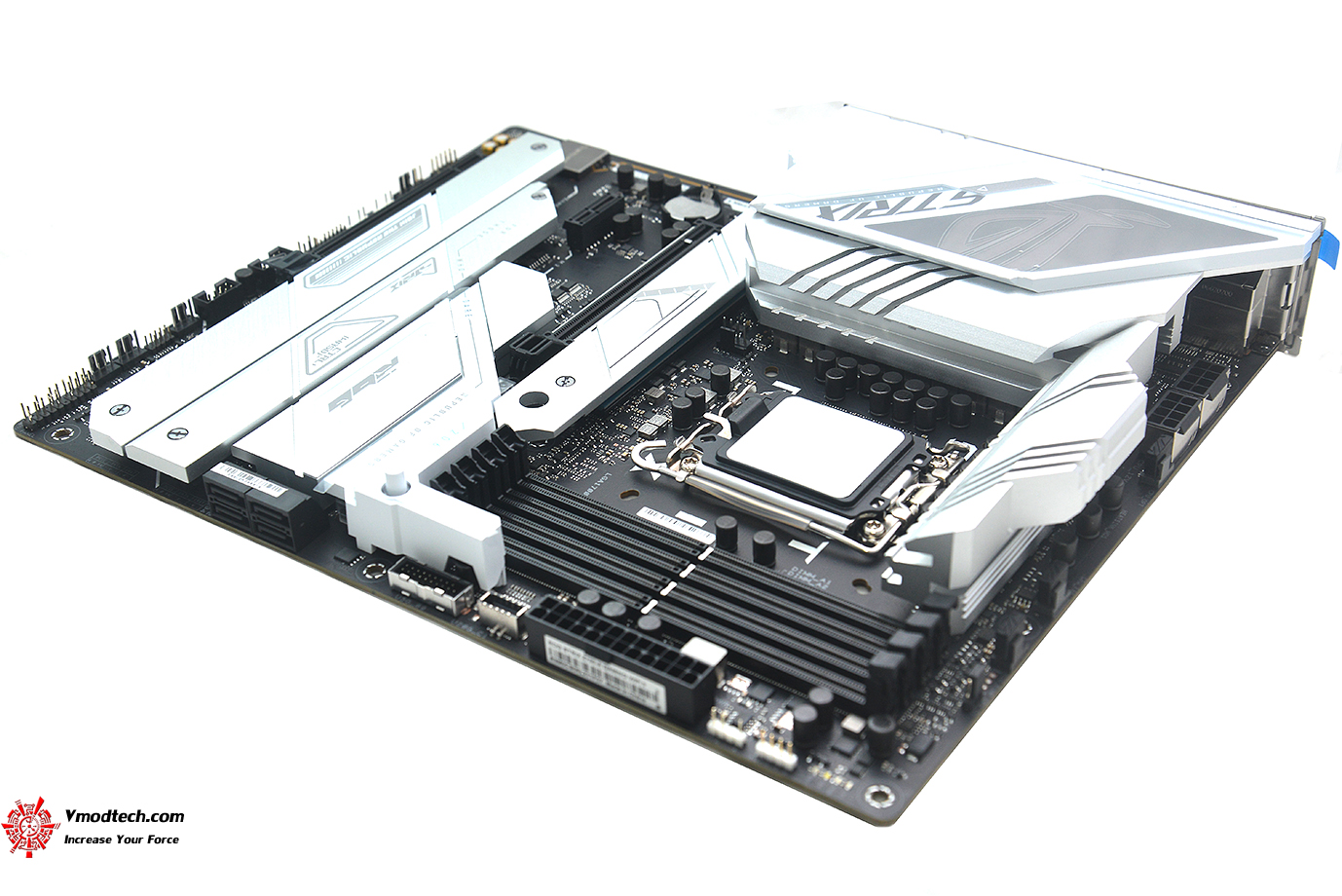

dsc_4921

ช่องต่อไฟเลี้ยง ProCool II Power Connector 8พิน 2ช่องครับ

dsc_4876

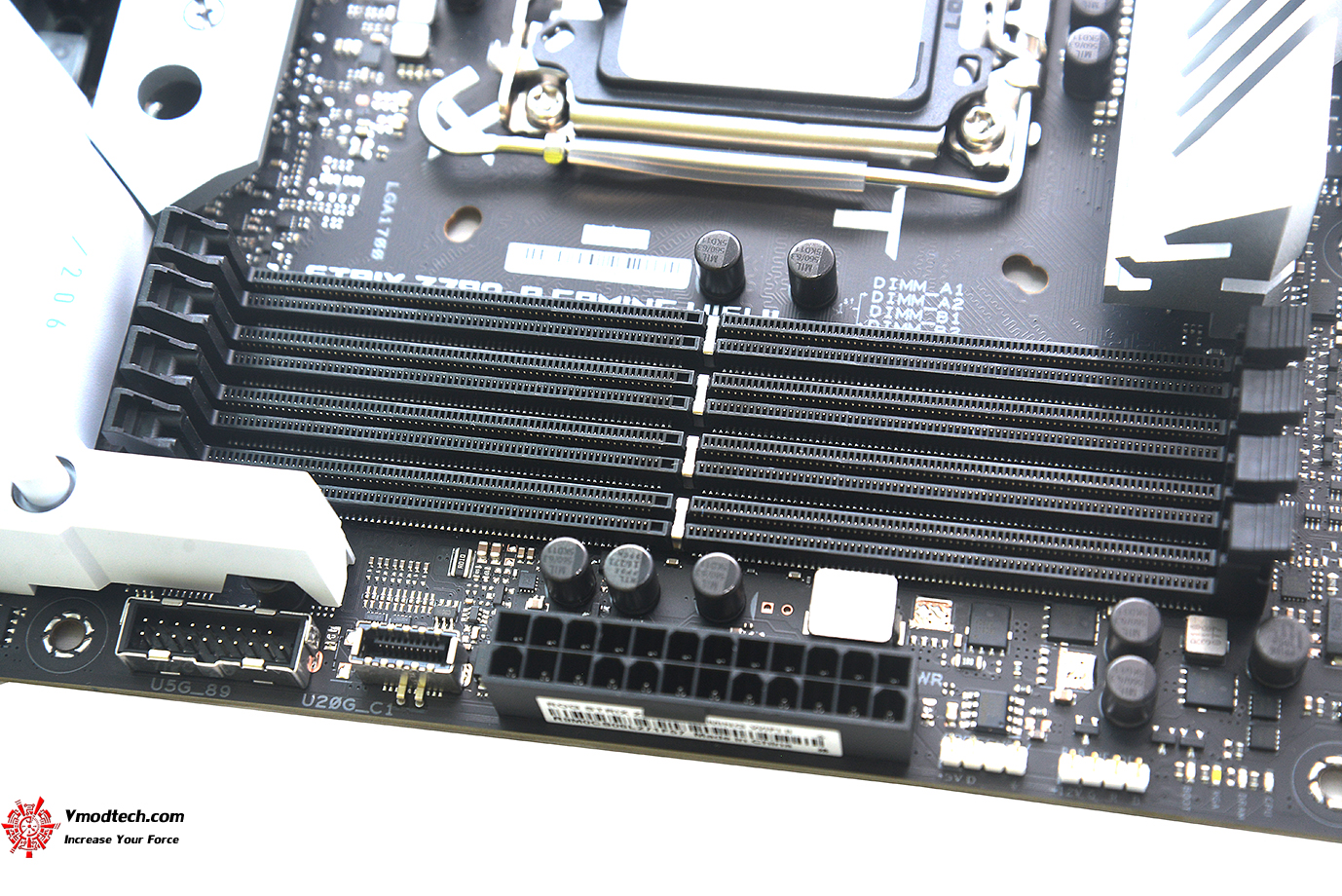

สล็อตแรม DDR5 มีด้วยกัน 4ช่อง รองรับแรม 4 x DIMM slots, max. 192GB, DDR5 8000+(OC)/7800(OC)/7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600/5400/5200/5000/4800 Non-ECC, Un-buffered Memory

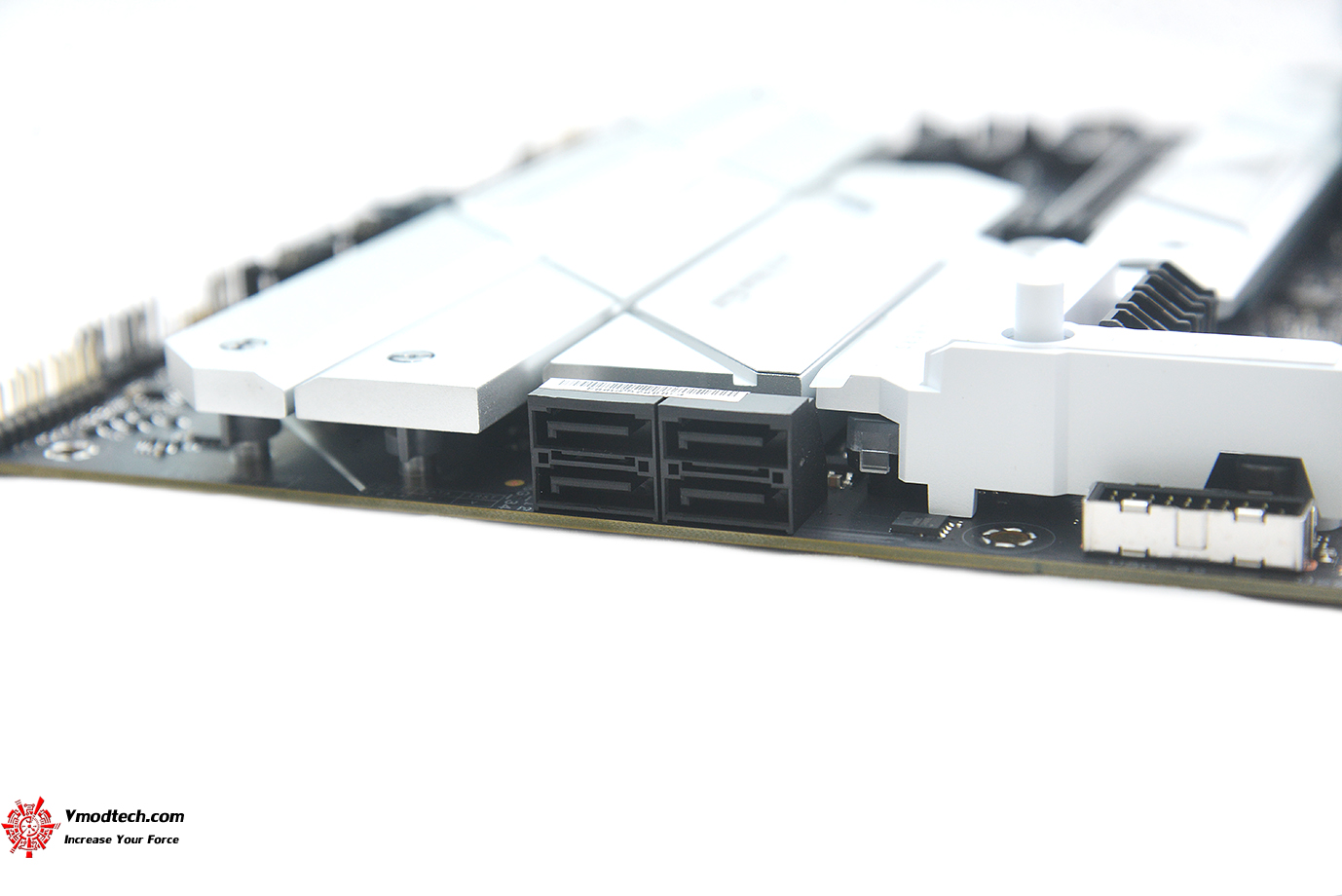

dsc_4909

ช่องเชื่อมต่อ SATA มีทั้งหมด 4 x SATA 6Gb/s ports รวม 4ช่อง ครับ

dsc_4898

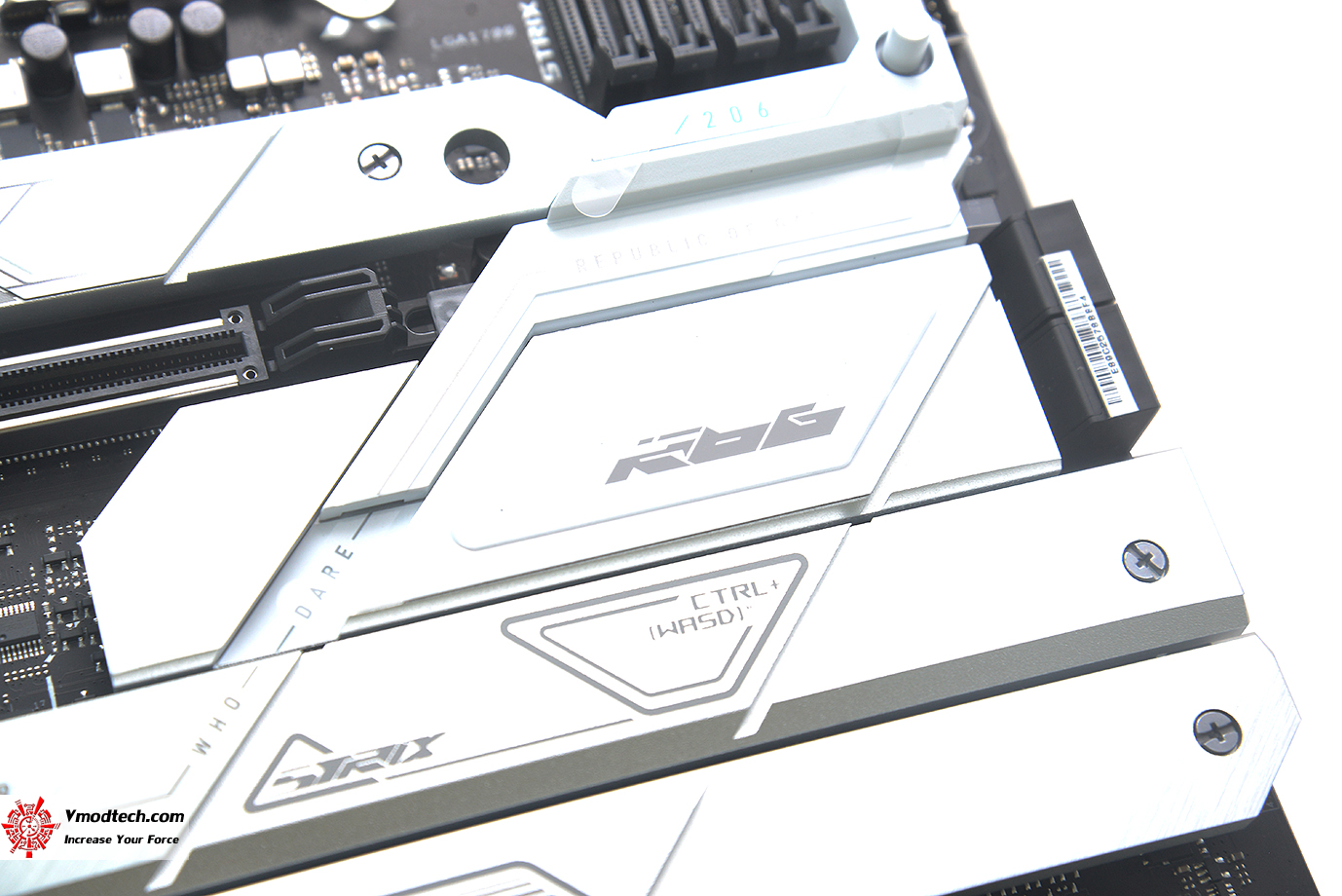

ชิปเซ็ต Z790 มาพร้อมฮีตซิงค์โลโก้ ROG ที่สวยงามมาพร้อมฮีตซิงค์ระบายความร้อนรวมทั้ง M.2 BACKPLATE , M.2 HEATSINKS

dsc_4890

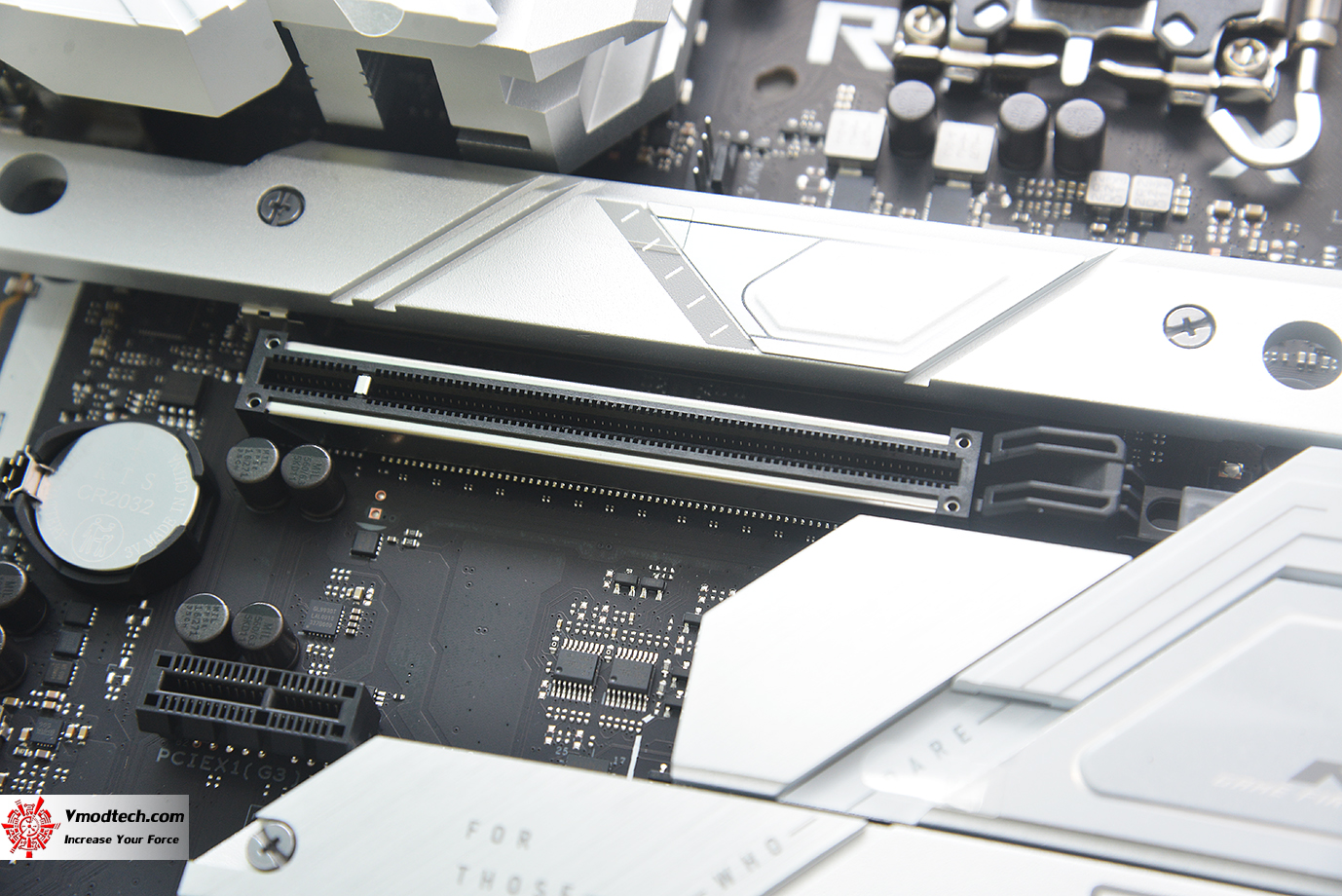

ช่อง PCIe 5.0 ช่องแรกและเสริมแกร่งด้วย SafeSlot ให้ 1ช่องครับ1 x PCIe 5.0 x16 slot

dsc_4894

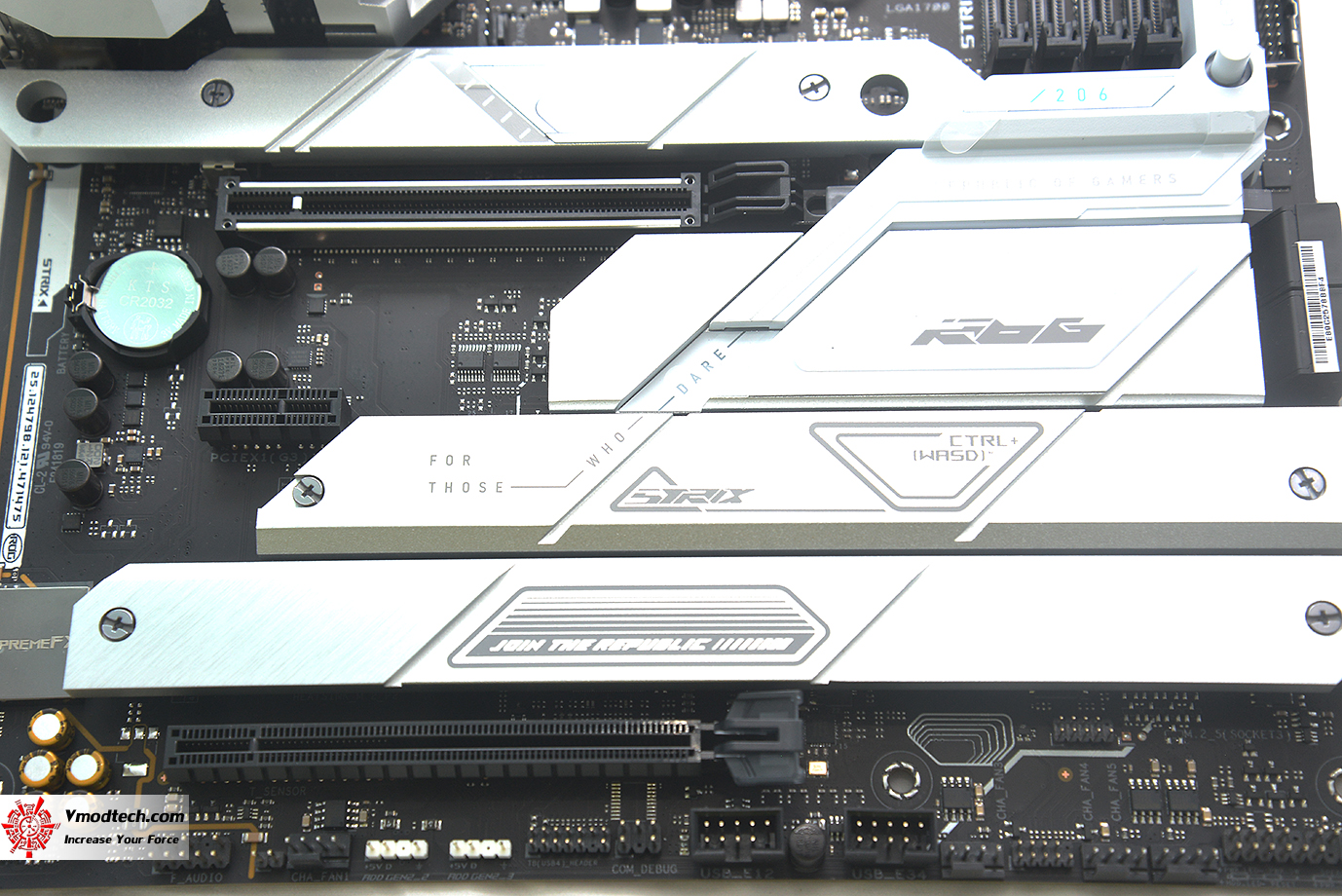

ช่องสล๊อตการทำงานประกอบด้วย

Intel® Core™ Processors (14th & 13th & 12th Gen)* 1 x PCIe 5.0 x16 slot Intel® Z790 Chipset 1 x PCIe 4.0 x16 slot (supports x4 mode) 1 x PCIe 3.0 x1 slot

dsc_4903

ช่อง M.2 มีทั้งหมด 2ช่องประกอบด้วย 2 x M.2 slots

AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors :

M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes)

AMD RyzenTM 4000 G-Series Processor :

M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes)

AMD B550 Chipset

M.2_2 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 3.0 x4 & SATA modes)

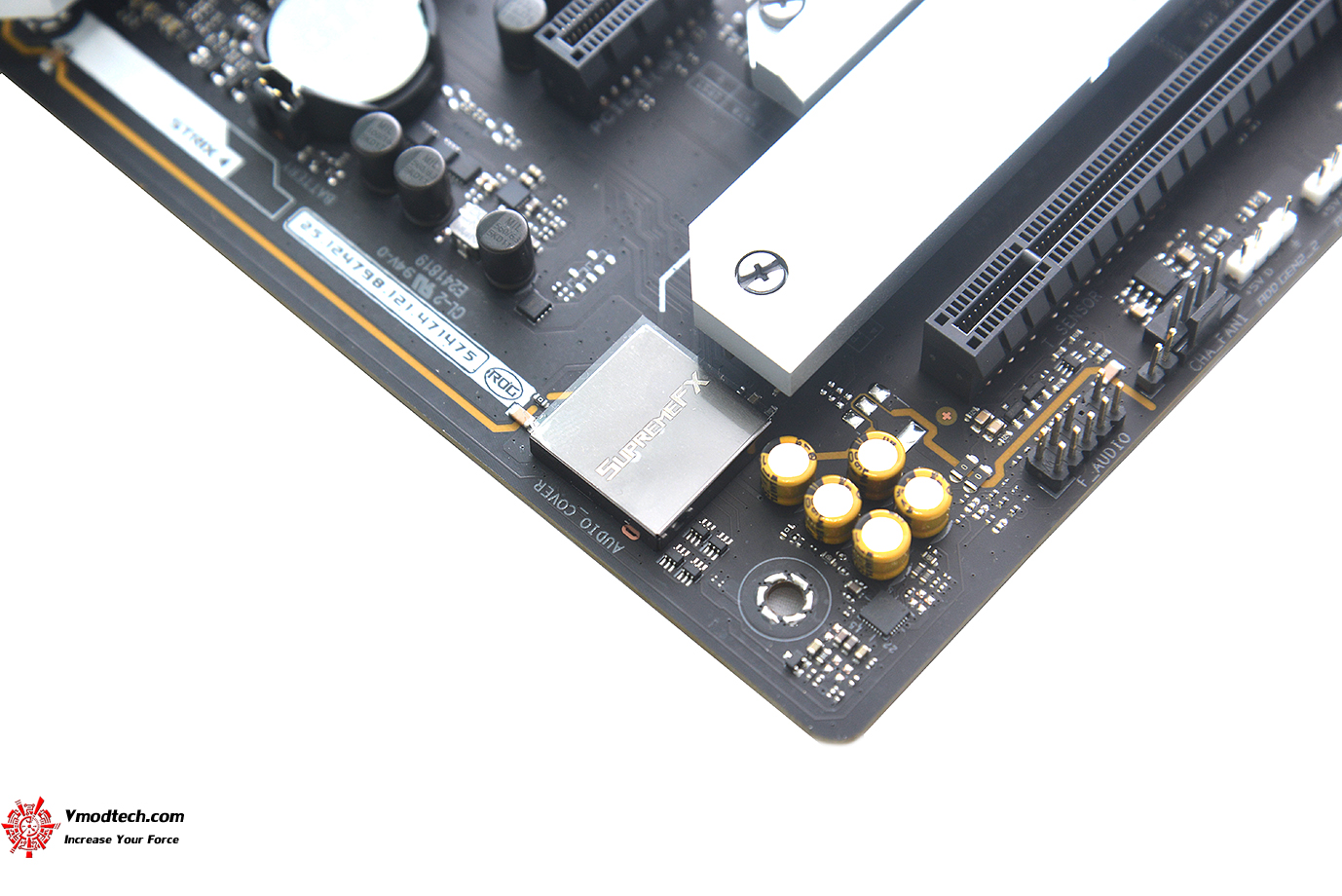

dsc_4925

ระบบเสียง ROG SupremeFX 5.1 Surround Sound High Definition Audio CODEC ALC4080 พร้อมใช้งานครับ

dsc_4935

ช่องเชื่อมต่อด้านหลังให้มากันมาพอสมควรพร้อมใช้งานครับ

1 x USB 20Gbps port (1 x USB Type-C®) 3 x USB 10Gbps ports (2 x Type-A+1 x USB Type-C®) 4 x USB 5Gbps ports (4 x Type-A) 4 x USB 2.0 ports (4 x Type-A) 1 x DisplayPort 1 x HDMI™ port 1 x Wi-Fi module 1 x Intel® 2.5Gb Ethernet 2 x Audio jacks 1 x Optical S/PDIF out port 1 x BIOS FlashBack™ button 1 x Clear CMOS button

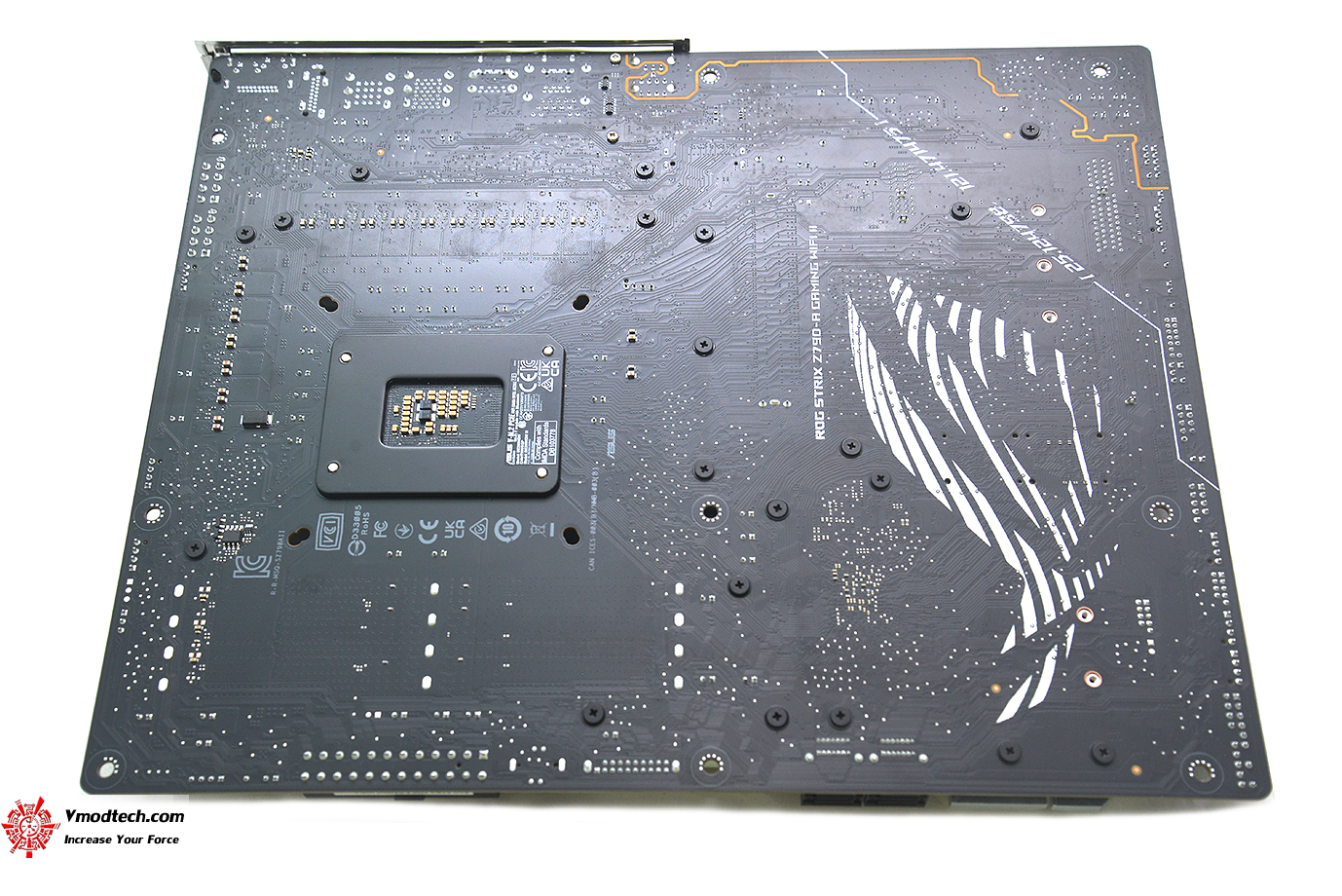

dsc_4947

PCB ด้านหลังเป็นสีดำสนิทครับ
