ASUS X99-A USB 3.1 Appearance
กล่องบรรจุของ ASUS X99-A USB 3.1 นั้นมากันแบบง่ายๆด้วยสีสรรโทนดำตัดด้วยขาว

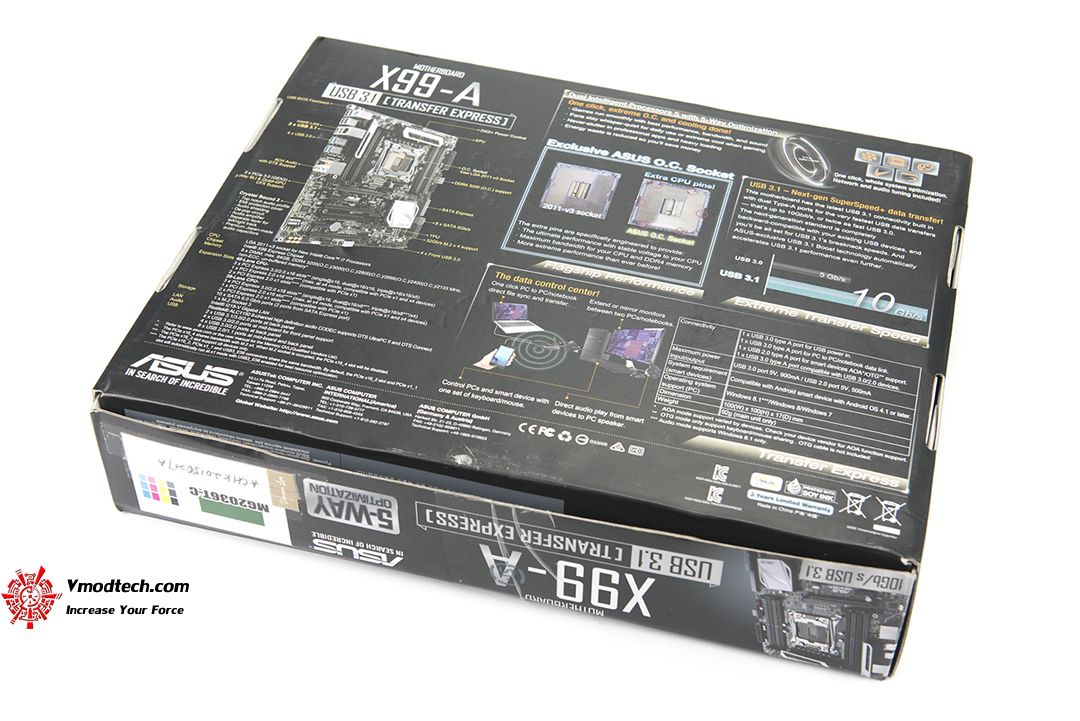

ด้านหลังกล่องนั้นก็ได้มีการแจงรายละเอียดของบอร์ดรวมถึงรายละเอียดในจุดต่างๆบนเลย์เอาท์ไว้ด้วยอย่างละเอียด โดยเฉพาะอย่างยิ่งจุดชูโรงอย่าง ASUS O.C. Socket ที่ทางเอซุสบอกไว้ว่ามันได้ถูกเพิ่มพินเข้าไปช่วยให้คุณสามารถโอเวอร์คล๊อก Uncore ไปได้มากกว่าซ๊อกเก็ตแบบมาตรฐาน

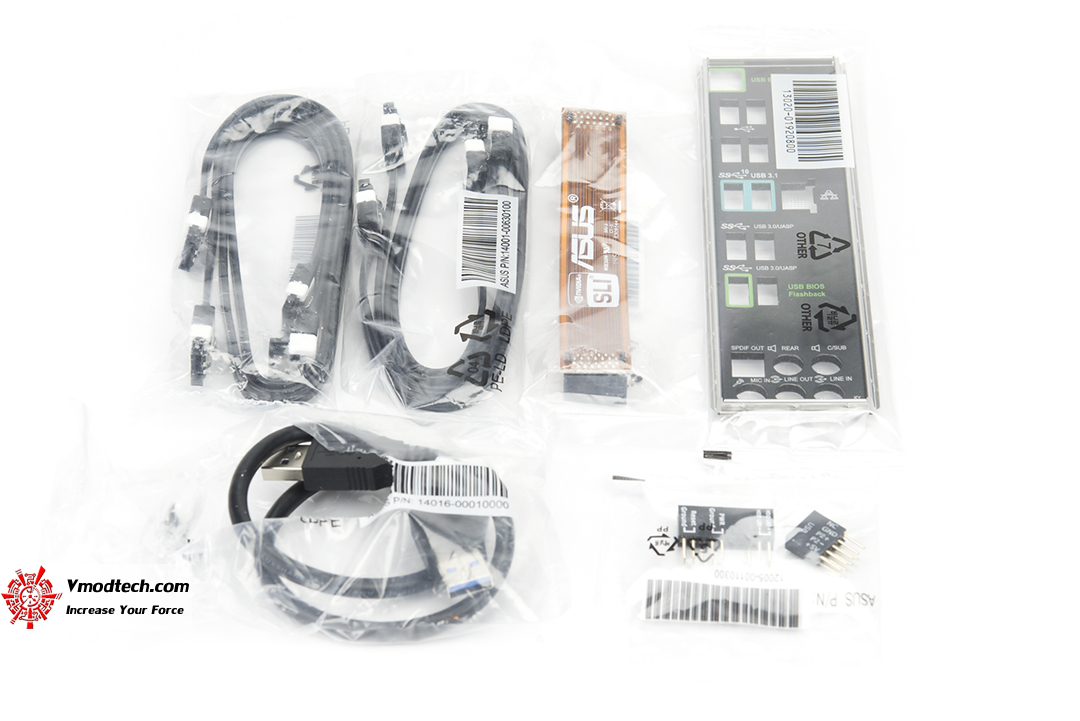

บริดจ์ SLI 2 way, สาย SATA สคู่มือ แผ่น DVD driver รวมถึง Back plate IO สำหรับติดตั้งบอร์ดในเคสครับ มาเท่าที่ต้องการใช้งาน

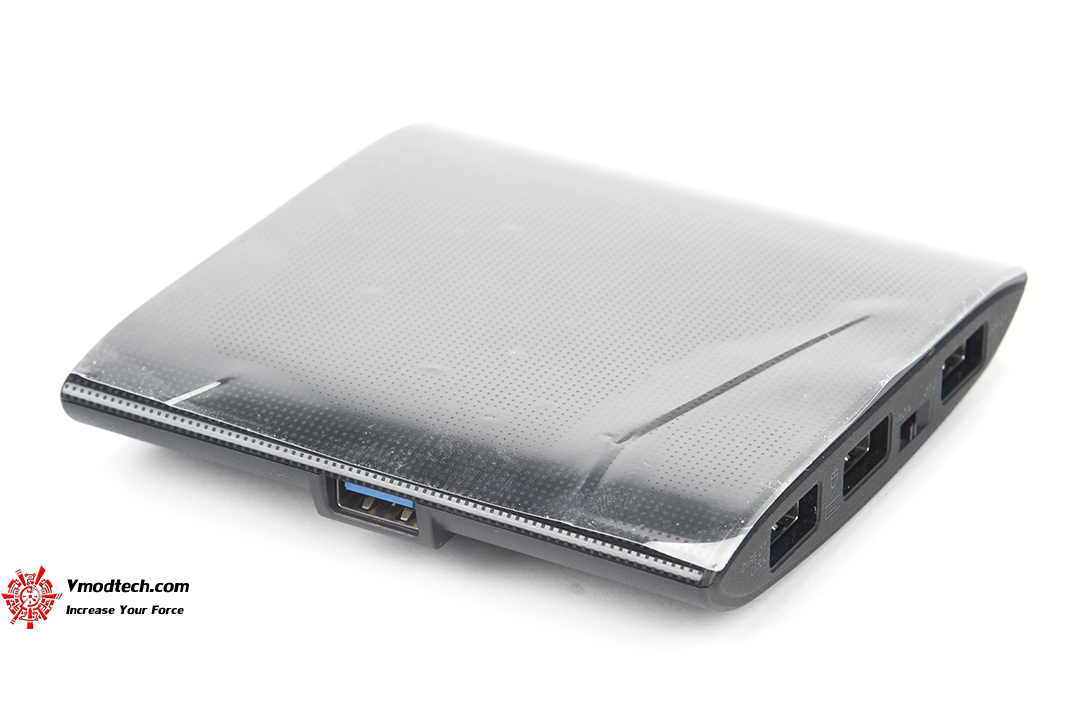

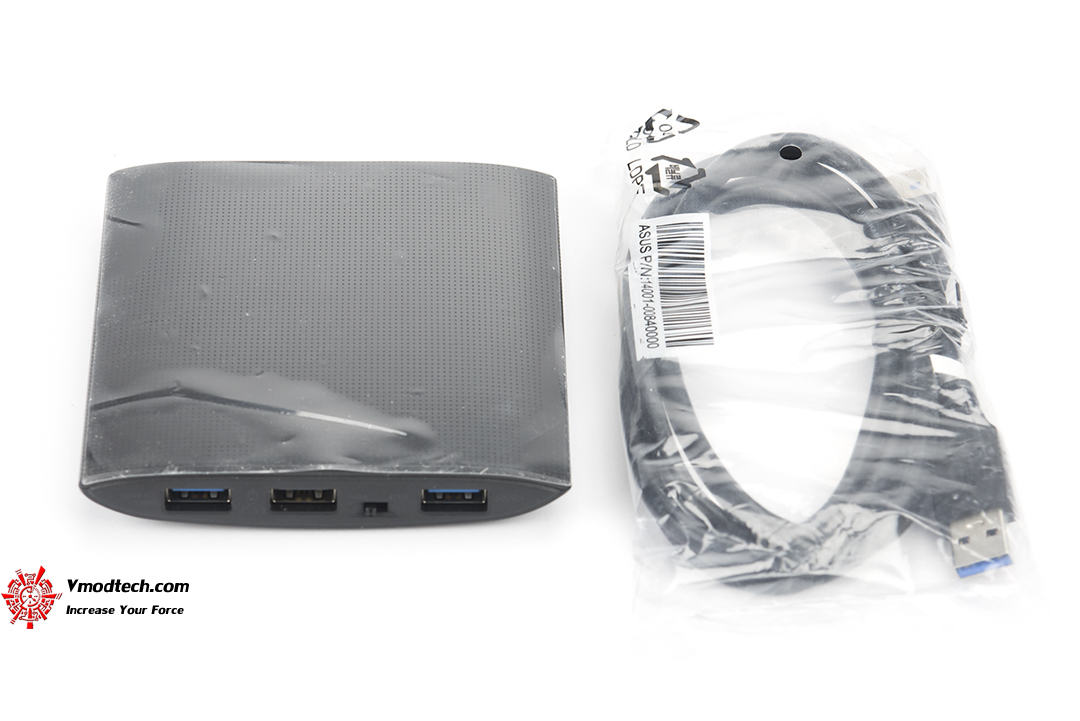

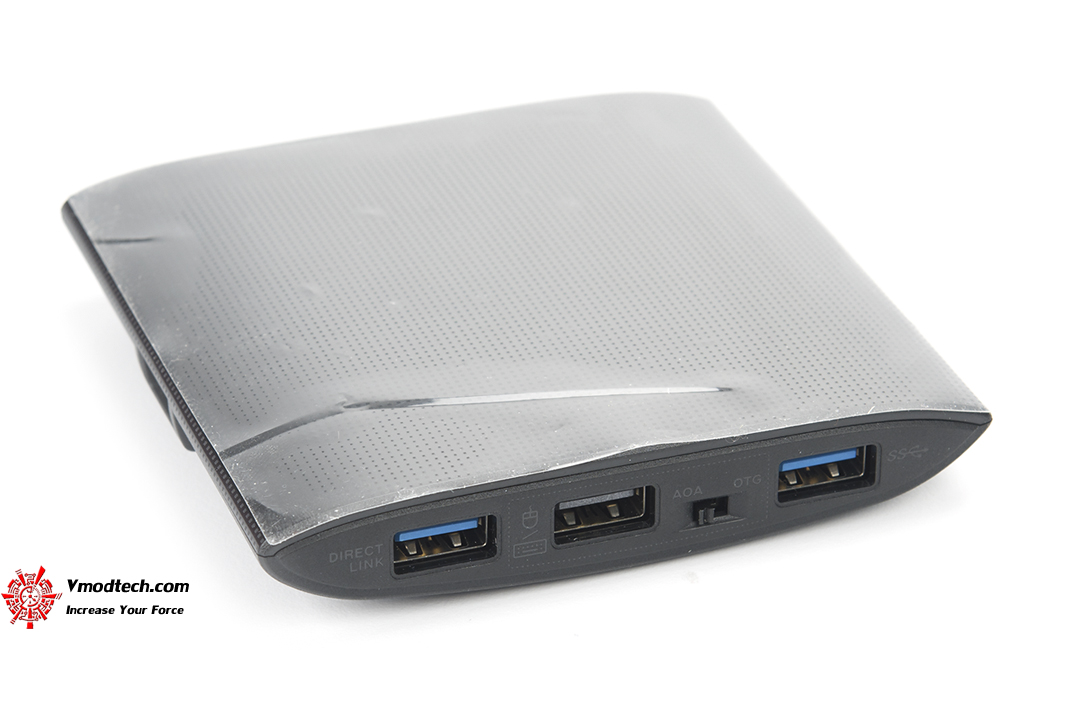

Transfer Express เป็นอีกหนึ่งอุปกรณ์ที่เพิ่มเข้ามาครับ มันทำหน้าที่เป็นคล้ายกับ USB Station ที่มีพอร์ทการเชื่อมต่อแบบ USB ครบครัน
สะดวกมากครับ

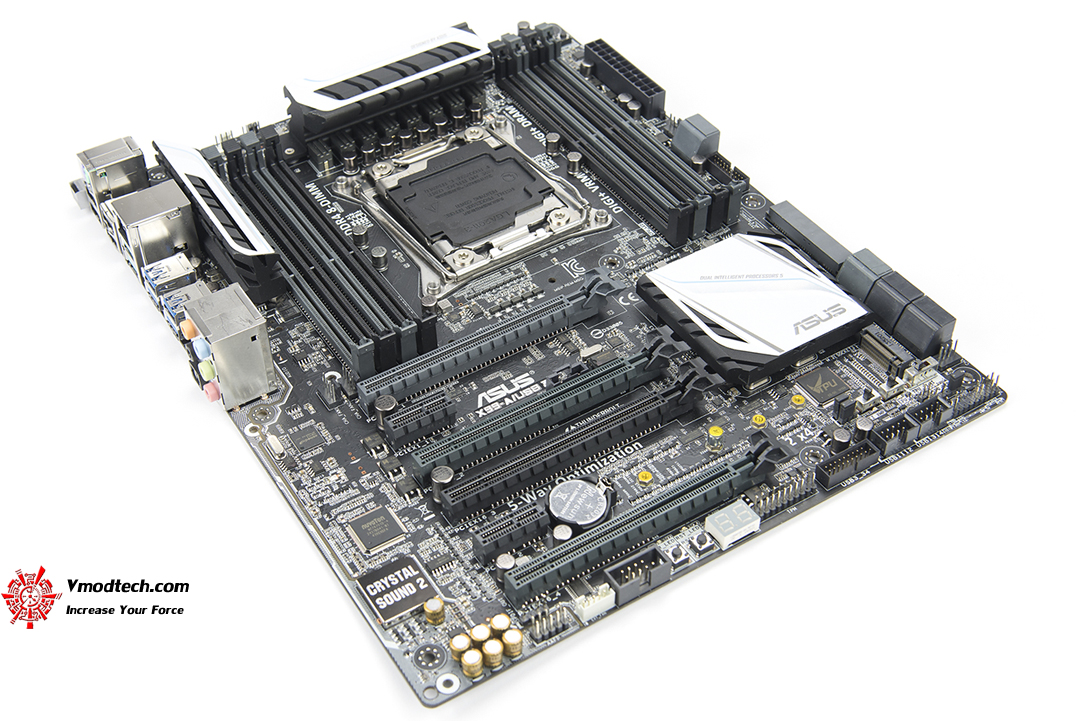

หน้าตาบอร์ดเต็มสวยงามดุดัน ติดหรูเล็กๆด้วยการเคลือบสีขาวเงาๆบริเวณฮีทซิ้งค์ต่างๆ

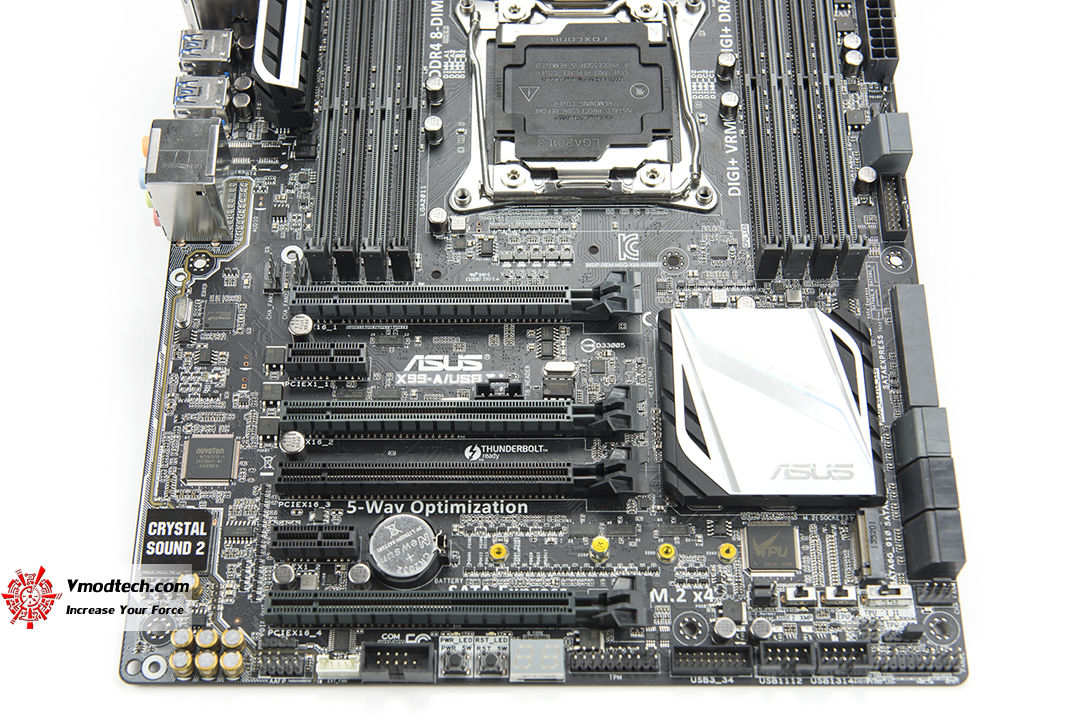

บริเวณ Socket PCI Express เจนสามมีมาให้ 6 ช่อง โดยจะเป็น x16 gen3 ทั้งหมด 4 ช่องและ X1 2 ช่อง โดยที่ช่อง M.2 นั้นจะถูกโยกไปอยู่บริเวณด้านล่างของ Sink PCH สำหรับความเร็วในการส่งผ่านอินเตอร์เฟส PCIe นั้นก็จะขึ้นอยู่กับ CPU ครับ โดยหากใส่ 5390K หรือ 5960X เข้าไปนั้น เมื่อใช้งานกราฟฟิกการ์ดสองตัวจะวิ่ง 16+16 สามใบจะวิ่ง 16+16+8 ส่วนถ้าเป็น 28 เลนอยาง 5820K ก็จะวิ่งที่ 16X, 16+8X, 16+8+4X โดยจะต่อได้ทั้งหมด 3-Way
บริเวณล่างสุดของบอร์ดนั้นน่าจะเป็นจุดที่สนใจเป็นพิเศษเนื่องจาก ASUS X99-A USB 3.1 นั้นได้ทำการติดตั้งสวิทซ์ ON/OFF และ Reset มาให้รวมถึง Debug LED ซึ่งน่าจะช่วยให้คนที่เล่นนอกเคสสามารถเปิดปิดเครื่องได้อย่างสะดวกสบายครับ ขวาล่างของบอร์ดนั้นจะเป็นบริเวณที่ติดตั้งบรรดาสวิทซ์ที่เกี่ยวเนื่องกับระบบประหยัดพลังงานทั้งหมด และรวมไปถึงพินต่างๆสำหรับต่อไปยัง Front Panel ด้วย

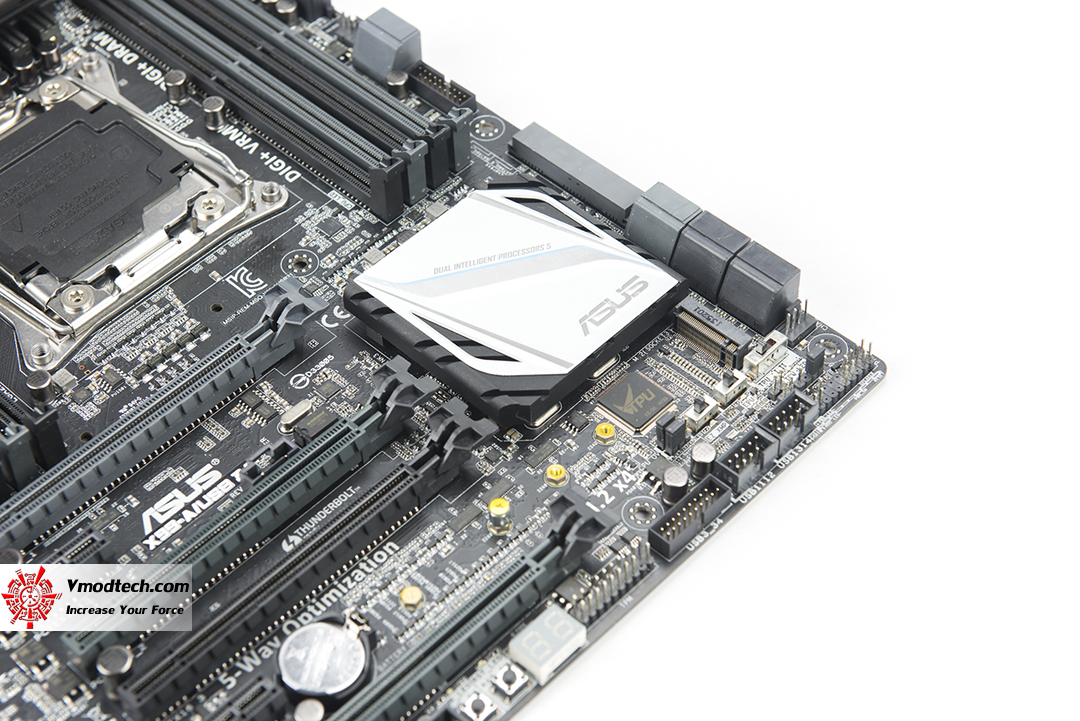

นี่เป็นบริเวณที่ติดตั้งสล๊อด SATA มีมาให้ใช้งานกันเหลือเฟือเลยสำหรับ SATA 6GB และ SATA Express

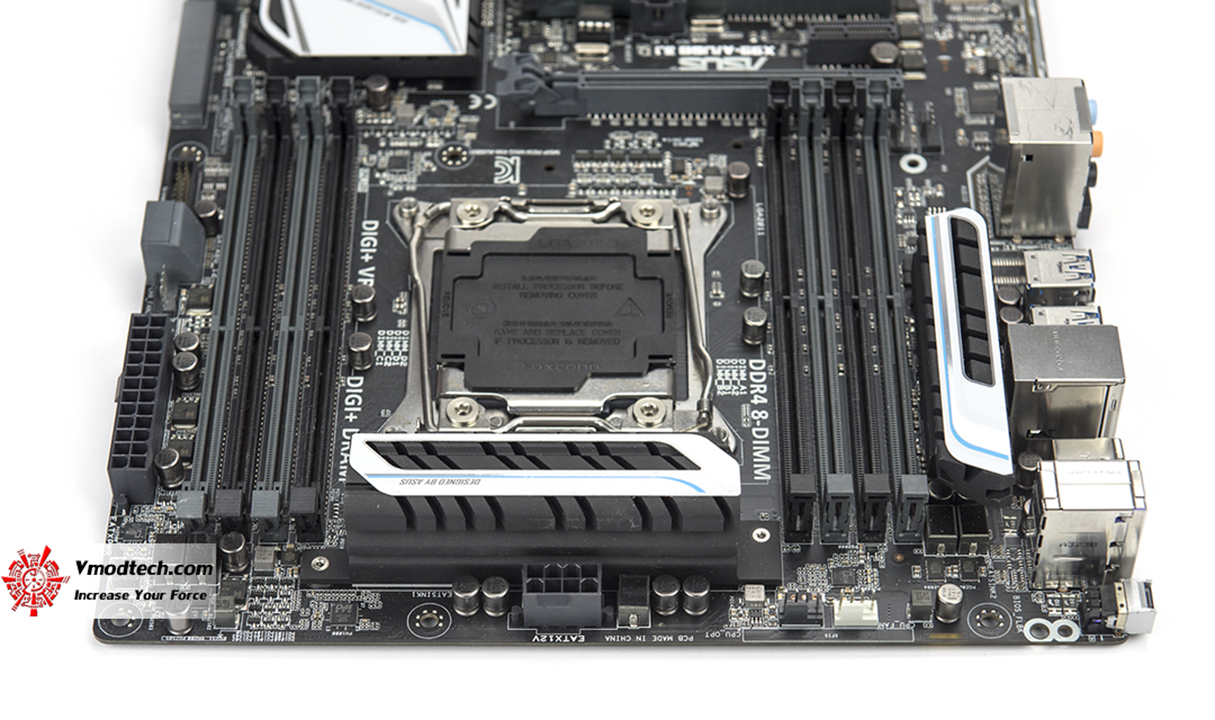

ช่องเสียบไฟเข้า CPU แบบแปดพินหัวเดียวรวมถึงบริเวณของอุปกรณ์ในภาคจ่ายๆไฟ CPU ที่จัดกันมาเต็มที่
ด้านหลังของบอร์ดนั้นก็สวยงามครับ

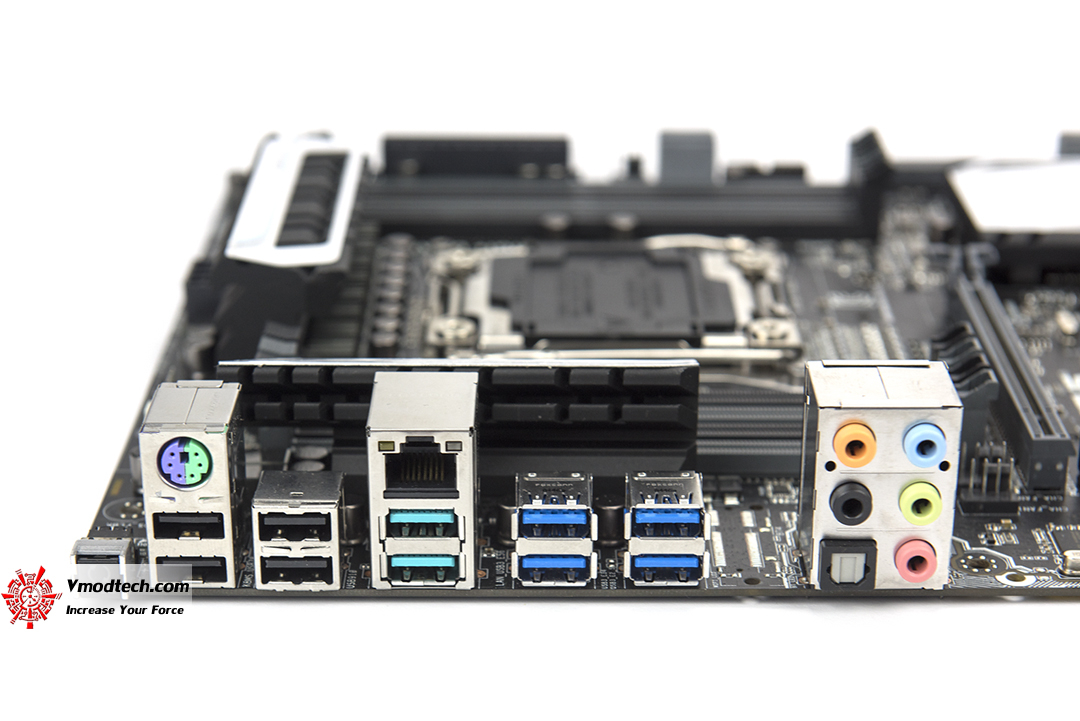

Back Panel ครับ ช่อง USB สีเขียวอ่อนจะเป็นช่อง USB 3.1 type A ที่สามารถรองรับการเชื่อมต่อทั้ง 2.0 3.0 และ 3.1 ช่อง USB 3.0 4 ช่องสีฟน้ำเงิน และ USB 2.0 4 ช่องรวมกันระหว่าง X99 และ ASMedia, gigabit lan 1 ช่อง ปุ่มเคลียร์ Bios ส่วนด้านขวามือจะเป็นส่วนของ ภาคเสียงทั้งหมด
