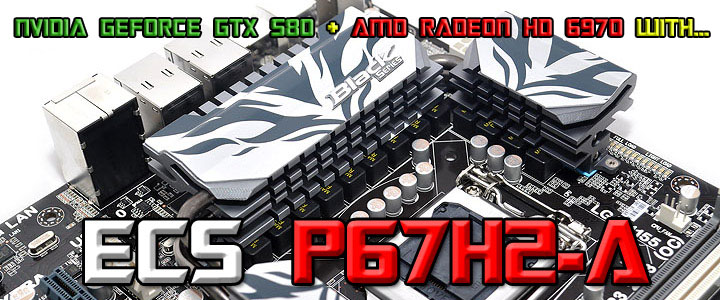

ECS P67H2-A Black Extreme Motherboard Review : Introductions & Specifications (1/13)
...สวัสดีครับ สำหรับในวันนี้ผมก็มีมาเธอร์บอร์ดจากทาง ECS ที่มากันใน Platform ใหม่ล่าสุดของอินเทล นั่นก็คือ LGA1155 Sandy Bridge มาให้ชมกันอีกหนึ่งรุ่นนะครับ ซึ่งคราวนี้ก็มากันในลำดับที่ 15 ที่ทางเว็บไซต์เราได้รีวิวทดสอบให้ได้ชมกันแบบเต็มๆกันอีกแล้วนะครับ ดูๆแล้วมาเธอร์บอร์ดสำหรับ Platform นี้ ช่างออกมาให้เราได้เลือกซื้อหามากมายหลายแบรนด์หลายรุ่นกันจริงๆ โดยมาเธอร์บอร์ดรุ่นที่จะมานำเสนอในวันนี้จะมากันในชื่อรุ่น ECS P67H2-A Black Extreme ก่อนอื่นเราไปชมสเป็คต่างๆของตัวมาเธอร์บอร์ดตัวนี้กันก่อนนะครับ
P67H2-A (V1.1)
มาเธอร์บอร์ด ECS Black Extreme Series P67H2-A เป็นผลิตภัณฑ์ระดับสูงรุ่นใหม่ล่าสุดที่มาพร้อมซอกเกต LGA 1155 รองรับโปรเซสเซอร์ Intel® Core i3, i5, i7 รุ่นที่ 2 และโปรเซสเซอร์เดสก์ท็อป K-sku ที่ผ่านการปลดล็อคเพื่อให้ศักยภาพการโอเวอร์คล็อกที่ยอดเยี่ยม
คุณสมบัติเฉพาะต่างๆ ของ ECS ได้แก่เทคโนโลยี Hydra Core และช่องต่อขยาย PCI-E x16 Gen.2 สามช่องที่ช่วยให้คอเกมตัวยงสามารถใช้การ์ดจอจากผู้ผลิตต่างๆ กันรวมเข้าด้วยกันเพื่อให้สมรรถนะการเล่นเกมที่ยอดเยี่ยม และเพื่อปรับปรุงเสถียรภาพและความปลอดภัยของระบบ ECS P67H2-A ใช้ตัวเก็บประจุแบบโซลิดสเตตทั้งหมด, Lower RDS(on) MOSFET และเทคโนโลยี 15 μ เฉพาะจาก ECS เพื่อช่วยเพิ่มความทนทานของระบบขณะทำงานเต็มภาระหน้าที่เป็นเวลานาน ชุดแอพพลิเคชันของ ECS ประกอบด้วย eOC, eGS, eSF, eBLU, eDLU และ eJIFFY ยังให้ความสะดวกในการดึงสมรรถนะ ช่วยประหยัดพลังงาน และอัพเดตไดรเวอร์และ BIOS เสมอ
Overview
 |
147% Performance Increase Easily boost up your gaming performance to an unbelievable level, just feel the awesome power from the amazing 147% booster now. | |
 |
Boost up Your Gaming Power with Hydra Hydra Core Technology allows flexibility with easy to use any GPU combination from any vendor. With the cross-vendor solution, users get higher performance and save money. | |
 |
3X Current Supply for ECS EZ Charger EZ Charger technology provides 3 times current than general USB port for USB devices. It’s useful and excellent, especially for the iPhone, iPAD and iPod touch devices that need a large amount of current for faster recharging within less time. | |
 |
Full Duplex Operation Support - USB 3.0 Ten times the transfer speed of USB2.0, running at speed up to amazing 4.9Gb/s | |
 |
Speedy Storage Interface - SATA 6G Double the transfer speed of SATA 3.0 Gb/s, running at speed up to amazing 6.0Gb/s | |
 |
15u Gold Contact - 3 Times Extra Protection It offers 3 times extra anti-oxidation, temperature resistant and scrape protection to ensure motherboards longest lifespan, better reliability and excellent contact. | |
 |
Applied Solid Capacitor Better conductivity and heat resistance can be expected as well thus the system stability can be assured under critical conditions. | |
 |
Motherboard Intelligent BIOS (M.I.B.) Providing the most intelligent and convenient way to adjust the clock/ voltage settings of CPU and memory and get the extra performance in advanced. | |
 |
eBLU BIOS Live Update Utility Save time and hassle of searching for BIOS online and avoid complicated flashing steps. Benefits: ‧Time-saving‧Smart and easy‧Safe and secure‧Free and upgradable See details | |
 |
eJIFFY Rapid Access Utility Rapid accesses to OS within 8 seconds and enjoy web browsing, photo reviewing, on-line chat and et |
.
Specifications
| CPU | º ซอกเกต LGA1155 สำหรับโปรเซสเซอร์ Intel® Core™ รุ่นที่สอง º รองรับเทคโนโลยี Intel® Turbo boost 2.0 º รองรับเทคโนโลยี Hyper-Threading º การออกแบบไฟ 12 เฟสได้มาตรฐาน VRD 12 |
| ชิปเซต | º ชิปเซต Intel® P67 Express |
| กราฟิกการ์ด | º รองรับเทคดนโลยี Lucid Hydra Core º รองรับเทคโนโลยี ATI CrossFireX™ |
| หน่วยความจำ | º สถาปัตยากรรมหน่วยความจำ ดูอัล-แชนแนล DDR3 º 4 x ซอกเกต DDR3 DIMM 240 พิน รองรับได้ถึง 32GB* º รองรับ DDR3 สูงสุด 2133(OC)/1866(OC)/1600(OC)/1333/1066 DDR3 SDRAM º *(เนื่องจาก DRAM มีขนาดสูงสุด 4GB ในปัจจุบัน ขนาดหน่วยความจำสูงสุดที่เราทดสอบไว้คือ 16GB) Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation |
| ช่องเสียบเพิ่มเติม | º 3 x PCI Express Gen 2.0 x16 สลอต º 2 สล็อต PCI Express x1 º 2 สล็อต PCI |
| อุปกรณ์จัดเก็บ | º สนับสนุนโดย Intel® P67 • 4 อุปกรณ์ Serial ATAII 3.0Gb/s • อุปกรณ์ Serial ATA 6.0Gb/s 2 จุด • การตั้งค่า RAID0, RAID1, RAID5, RAID 10 • 2 x อุปกรณ์ eSATAIII 6.0Gb/s |
| ระบบเสียง | º CODEC ระบบเสียงความละเอียดสูง 8 แชนแนล Realtek ALC892 º สอดคล้องกับมาตรฐานระบบเสียงไฮดีฟินิชั่นออดิโอ |
| เครือข่าย LAN | º ชุดควบคุมอีเธอร์เน็ต Dual RealTek RTL8111E Gigabit Fast Ethernet พร้อมทีมมิ่ง |
| พอร์ต I/O ที่อยู่ด้านหลังเคส | º 1 x หัวต่อ PS/2 สำหรับแป้นพิมพ์และเมาส์ º 2 สายเชื่อม RJ45 LAN º 1พอร์ต Audio (Line-in, Line-out, Mic-in) º 1 x ขั้วต่อออก S/PDIF ออปติคอล º 1 x ปุ่ม Clear_CMOS º พอร์ต USB 3.0 4 พอร์ต º 6 x USB พอร์ต º 2 x พอร์ต e-SATA |
| ตัวเชื่อมต่อ I/O และเฮดเดอร์ที่อยู่ภายใน | º 4 x หัวต่อ SATAII 3Gb/s º สายเชื่อม 24 พิน ATX สำหรับตัวจ่ายไฟ 1 เส้น º 1 x ขั้วต่อไฟฟ้า ATX 12V แบบ 8 พิน º 1 x สายต่อพัดลม CPU 4pin º 1 x หัวต่อ SYS_FAN 4 พิน º '1 x สายต่อ PWR_FAN แบบ 3-พิน º 2 x หัวต่อ SATAIII 6Gb/s º 4 x USB 2.0 เฮดเดอร์รองรับ USB เพิ่ม 8 พอร์ต º 1 x ปุ่มเปิดเครื่อง º 1 x ปุ่มรีเซ็ต º 1 x หัวต่อ USB 3.0 รองรับพอร์ต USB 3.0 เพิ่มเติมได้ 2 พอร์ต º 1 เฮดเดอร์ switch/LED หน้าปัดด้านหน้า º 1 x Buzzer ติดตั้งมาในบอร์ด º 1 เฮดเดอร์หน้าปัดระบบเสียงด้านหน้า º 1 x จอ 7S-LED º 1 เฮดเดอร์ SPDIF out º 1 x ขาซีเรียลพอร์ต |
| USB | º สนับสนุนโดยชุดควบคุม NEC USB3.0 2 ตัว º รองรับ USB3.0/2.0 6 พอร์ต º รองรับพอร์ตสูงสุด USB 2.0/1.1 14 พอร์ต |
| BIOS ของระบบ | º AMI BIOS พร้อม SPI ROM ขนาด 32MB º รองรับ Plug and Play, STR (S3) / STD (S4) , การตรวจสอบฮาร์ดแวร์, มัลติบูต º รองรับ ACPI & DMI º Audio, LAN, can be disabled in BIOS º ปุ่มลัด F7 สำหรับตัวเลือกอุปกรณ์บูตอัพ º Support over-clocking º สนับสนุน eJIFFY º รองรับ eBLU º รองรับ eDLU º รองรับ eOC º Supports ACPI 3.0 revision º สนับสนุน eSF º สนับสนุน eGS |
| ฟอร์มแฟกเตอร์ | º ATX ขนาด, 305มม.*244มม. |
.
More informations >>Click<<
...มีชิป HydraLogix จาก Lucid ด้วย แบบนี้มันส์แน่ๆครับ และเมื่อชมสเป็คกันครบถ้วนแล้ว ก็ไปดูหน้าตามาเธอร์บอร์ดตัวนี้ พร้อมๆกันที่หน้าถัดๆไปเลยดีกว่าครับ
