SMT

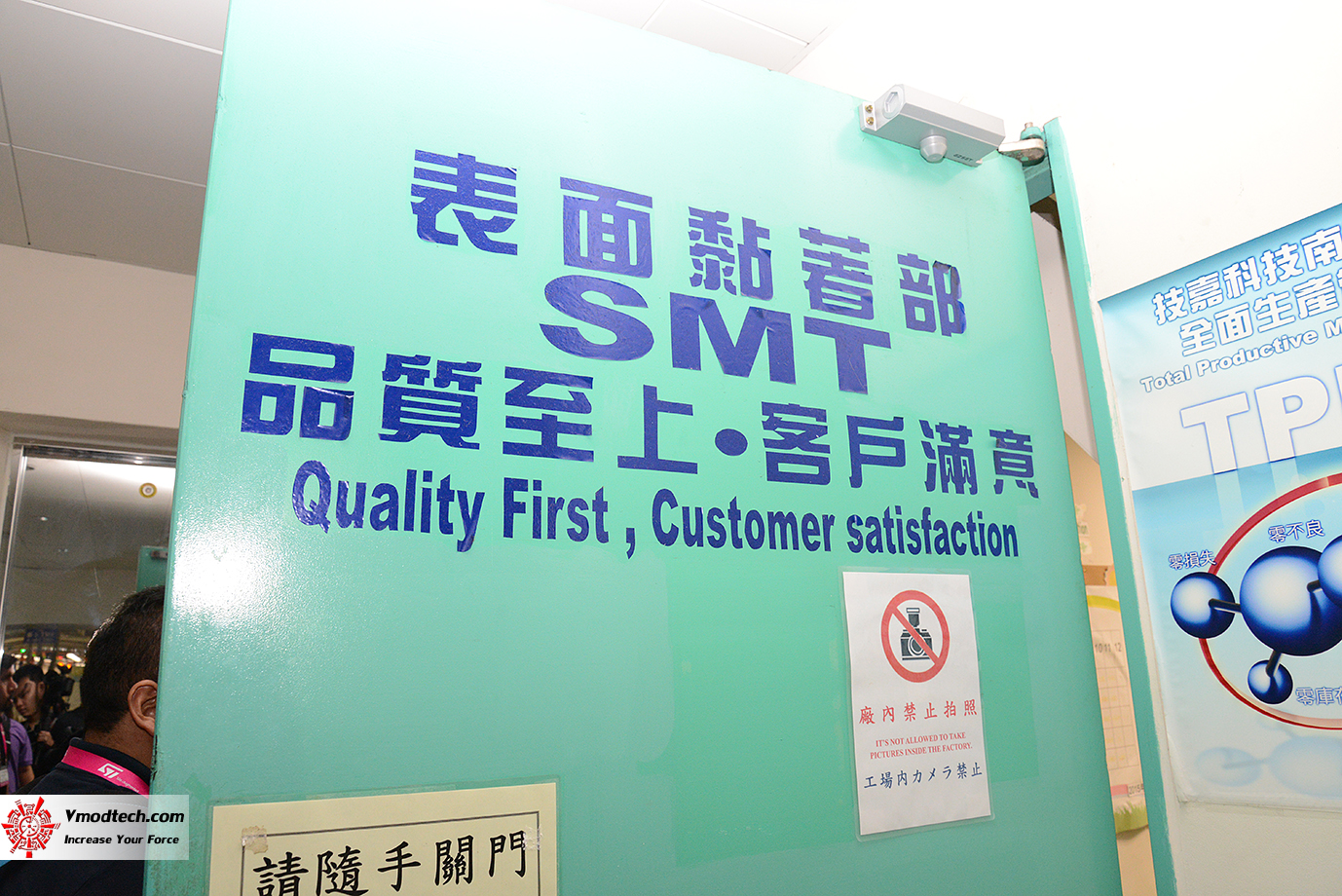

dsc_6336

มาในจุดแรกก็คือ SMT ถ้าแปลๆแล้วก็คือสายการผลิตโดยใช้เครื่องจักรในการประกอบอุปกรณ์ต่างๆครับ

dsc_6340

ก่อนจะเข้าไปต้องทำความสะอาดโดยการเป่าฝุ่นก่อนครับ

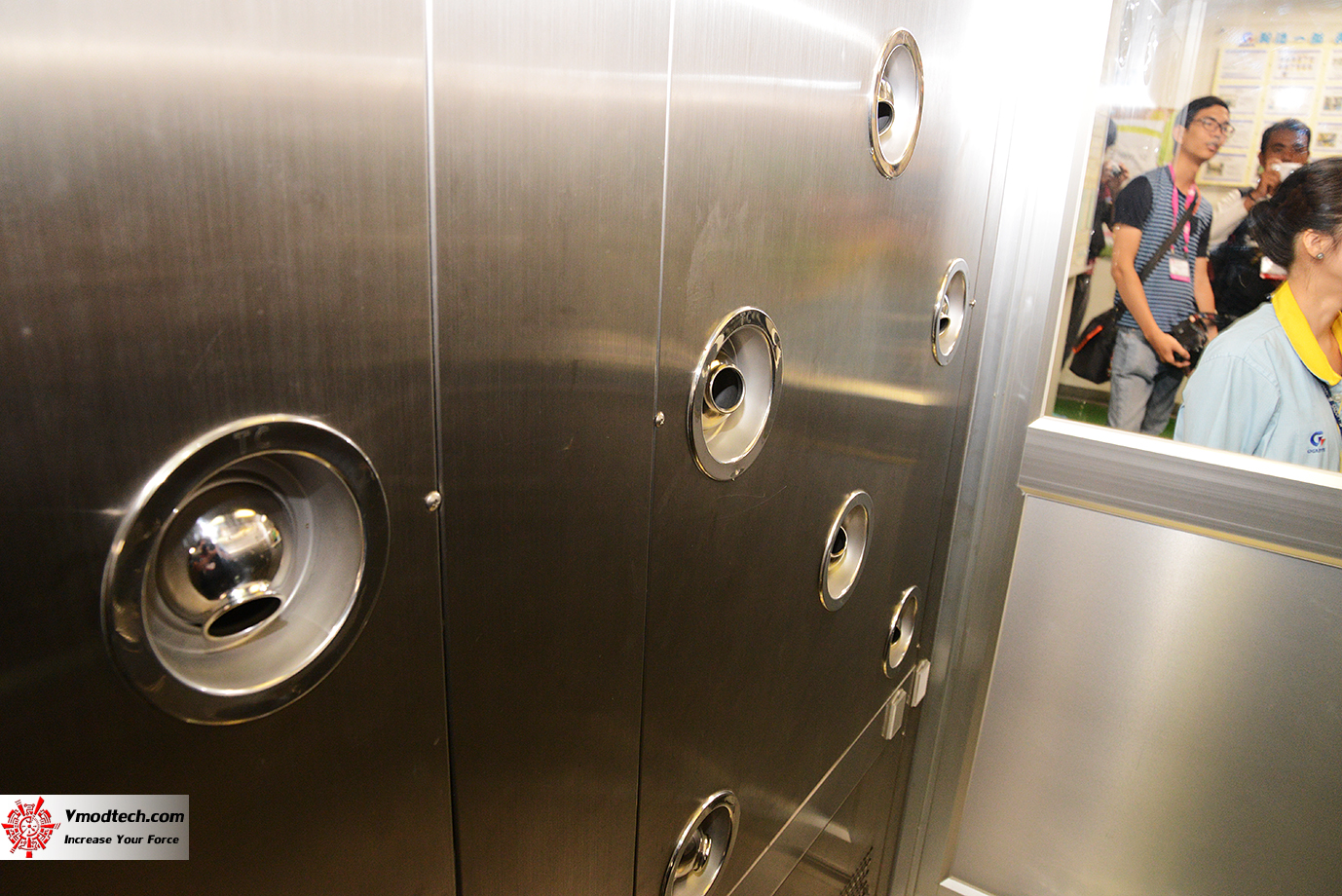

dsc_6342

มีช่องลมคอยเป่าฝุ่นต่างๆเพื่อทำความสะอาดไม่ให้เป็นอันตรายเมื่อเข้าไปในโรงงานนั่นเองครับ

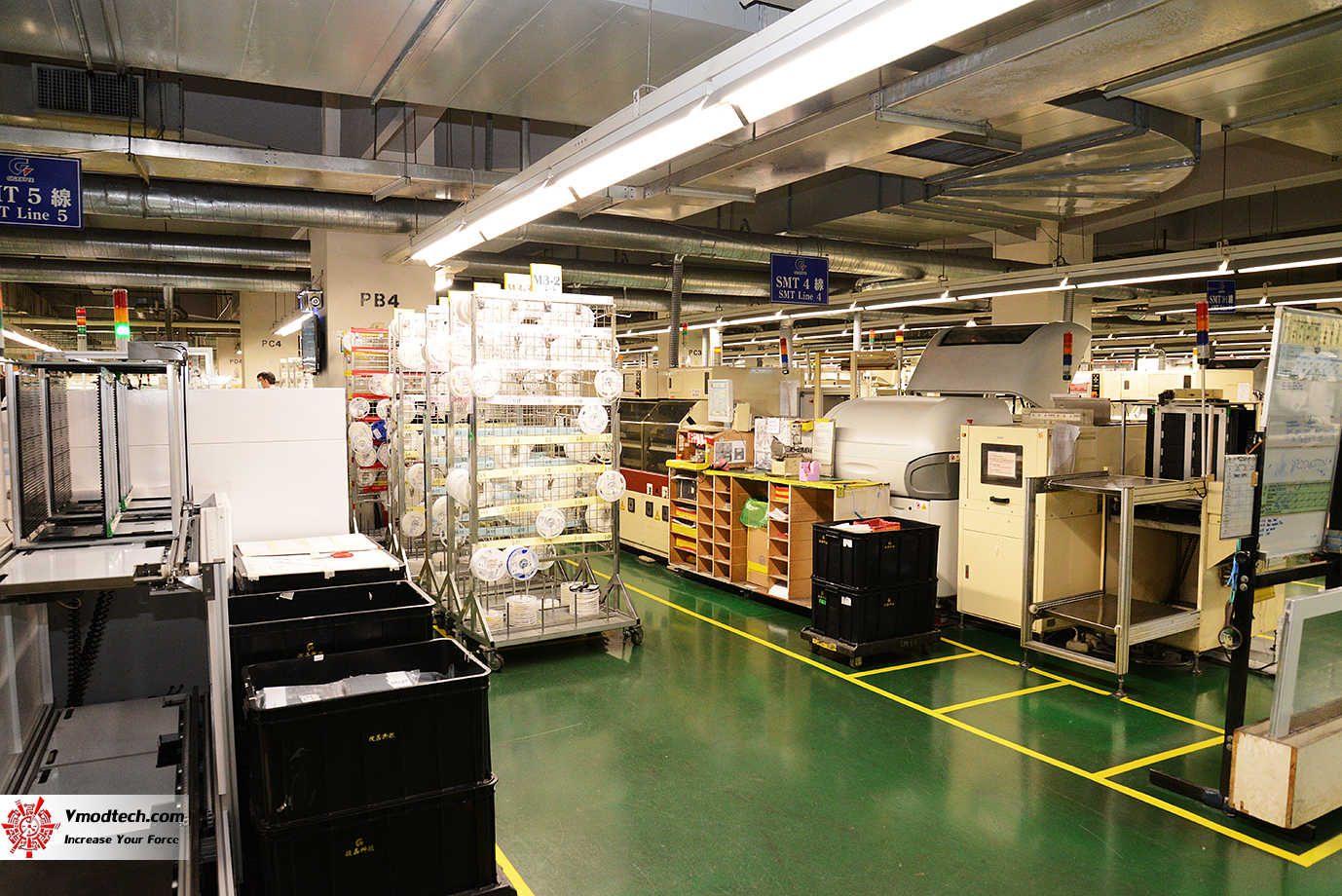

dsc_6343

สายการผลิต SMT ครับ มีหลายช่องมากๆ

dsc_6345

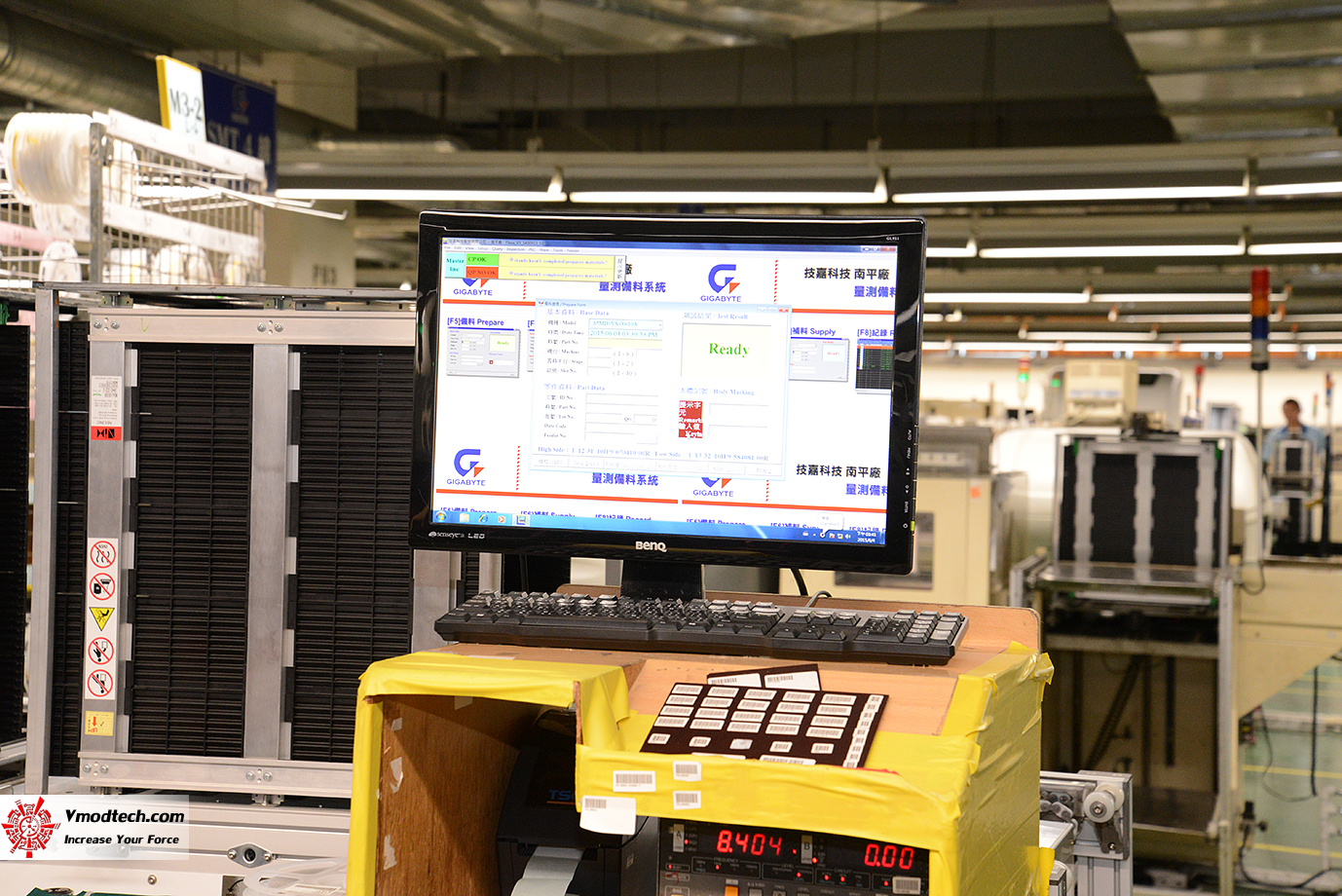

ทั้งหมดใช้เครื่องจักรในการควบคุมการทำงานครับ

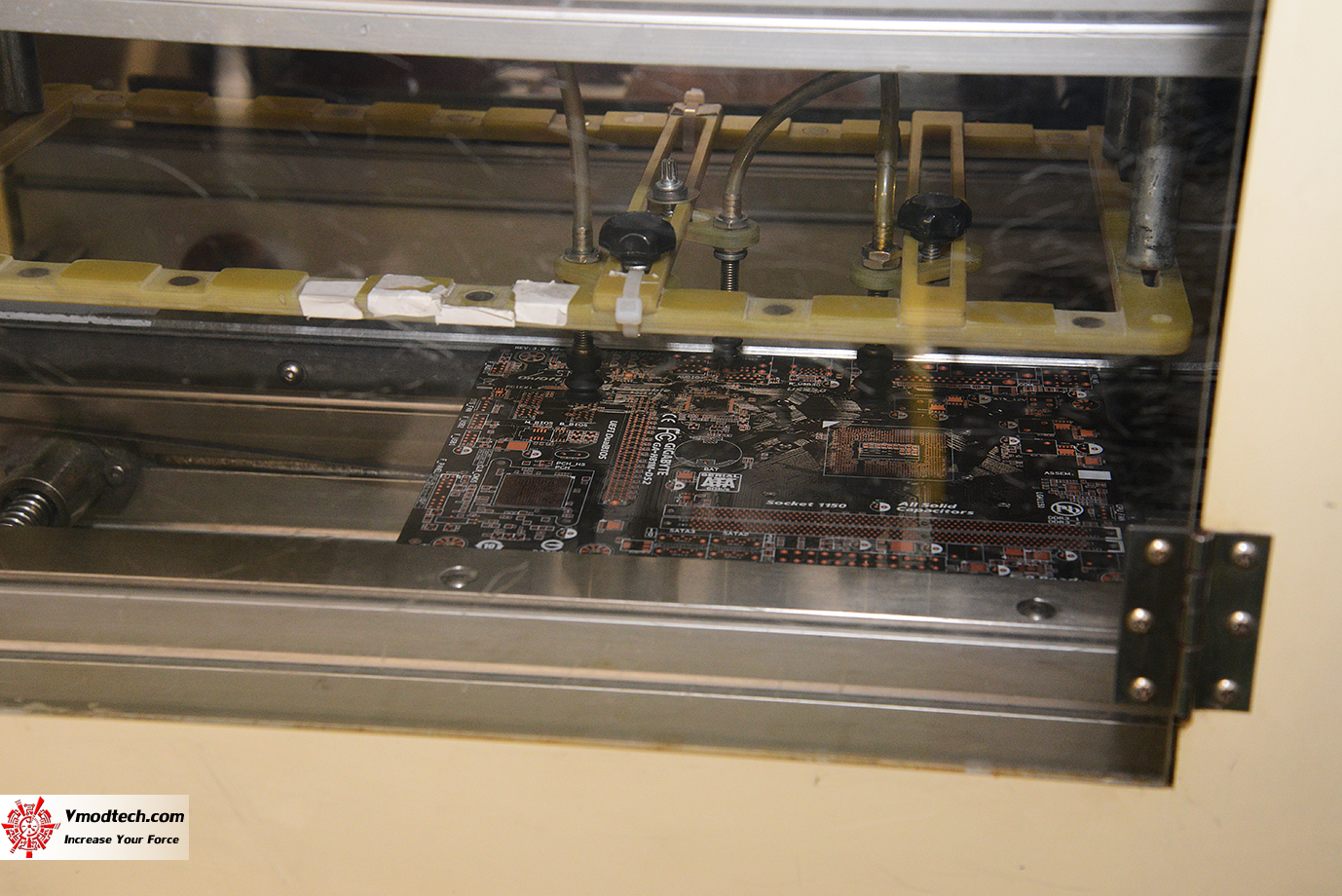

dsc_6353

เมนบอร์ดแต่ละตัวจะผ่านเครื่องเข้ามา

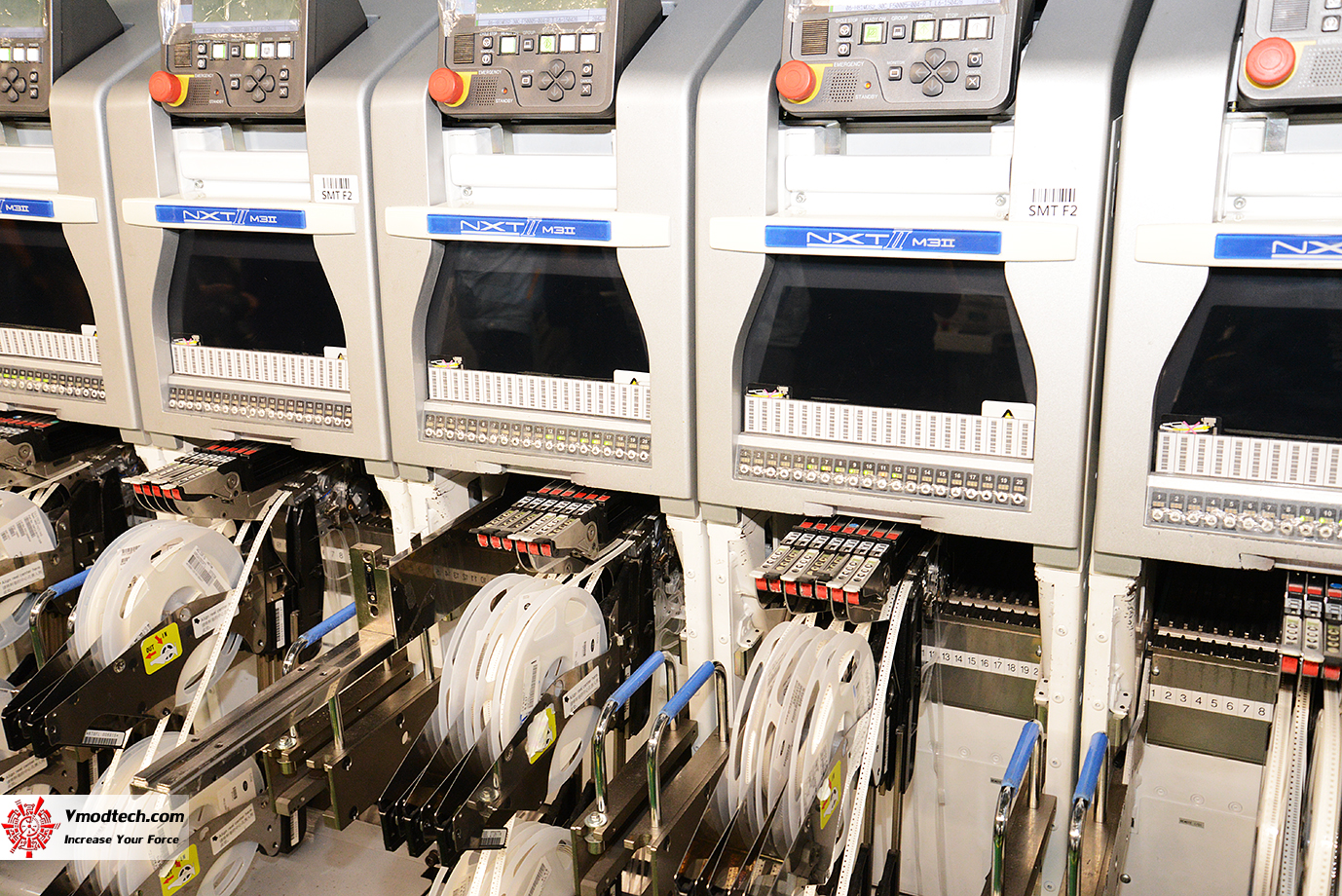

dsc_6357

เครื่องจักรจะทำการติดตั้งอุปกรณ์ต่างๆบรรดาชิพเซ็ตและอุปกรณ์อื่นๆลงไปในตัวเมนบอร์ดครับ

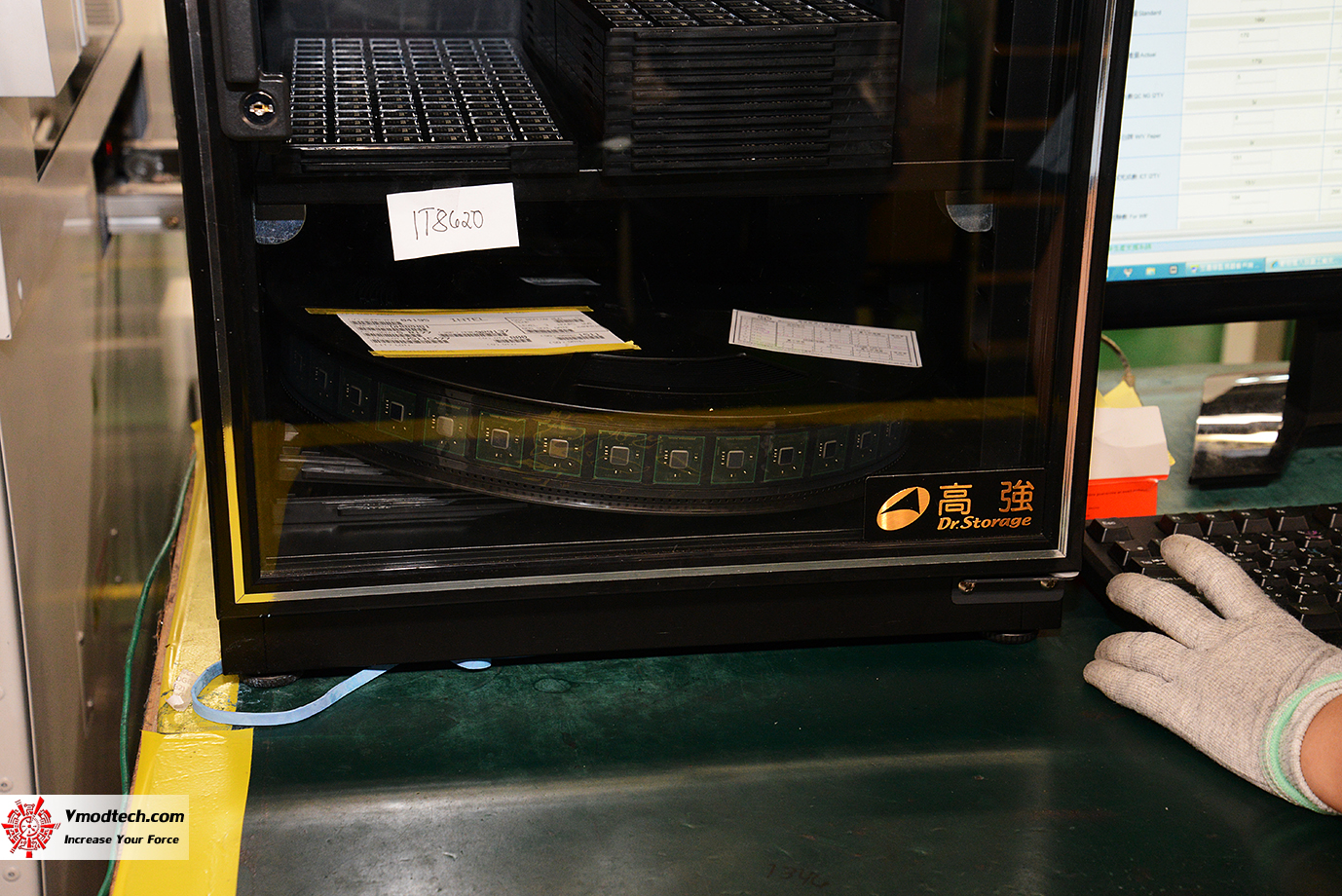

dsc_6365

ชิพเซ็ตไหลมาเป็นสายกันเลยทีเดียว พร้อมที่จะติดตั้งลงไปในเมนบอร์ด

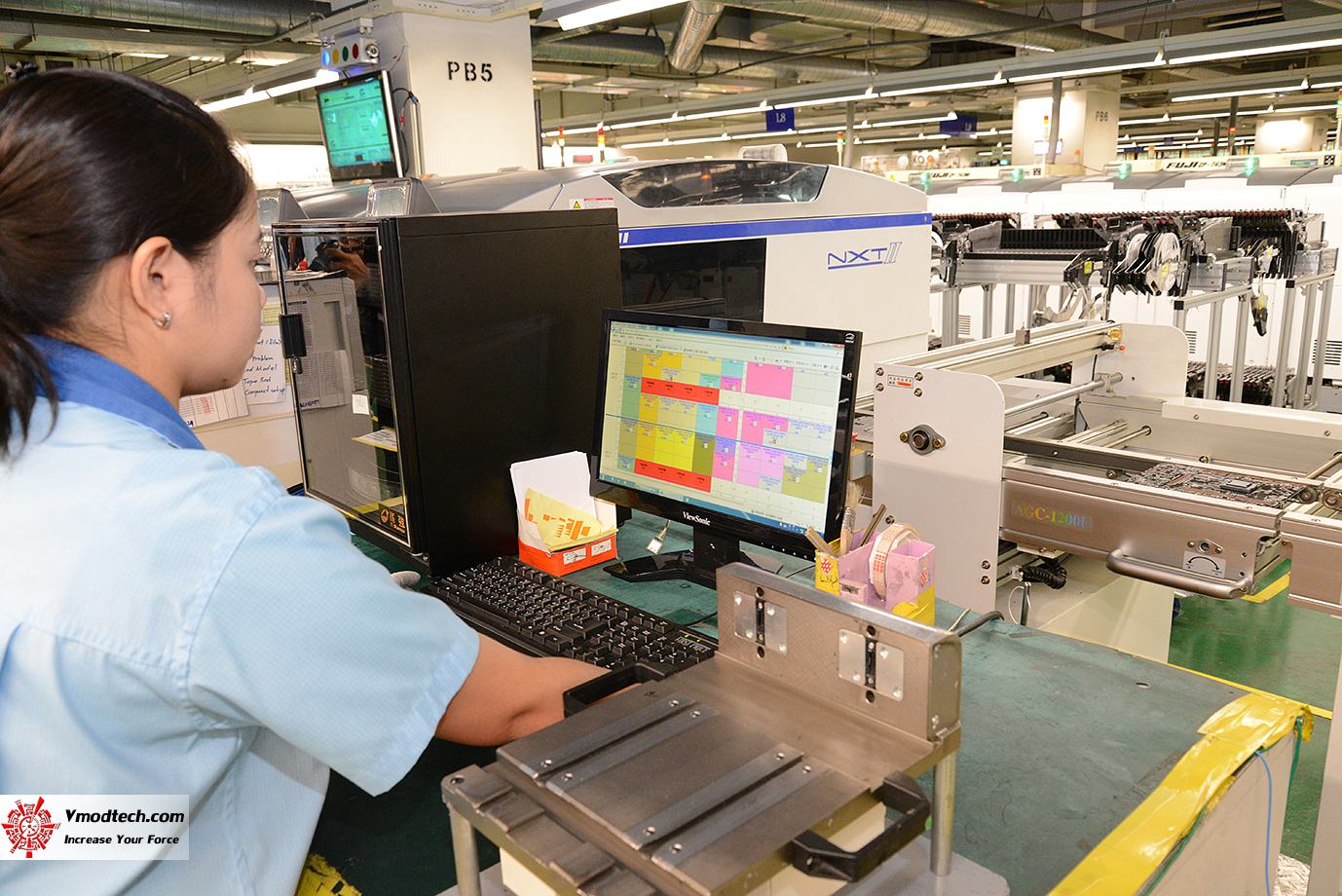

dsc_6368

dsc_6370

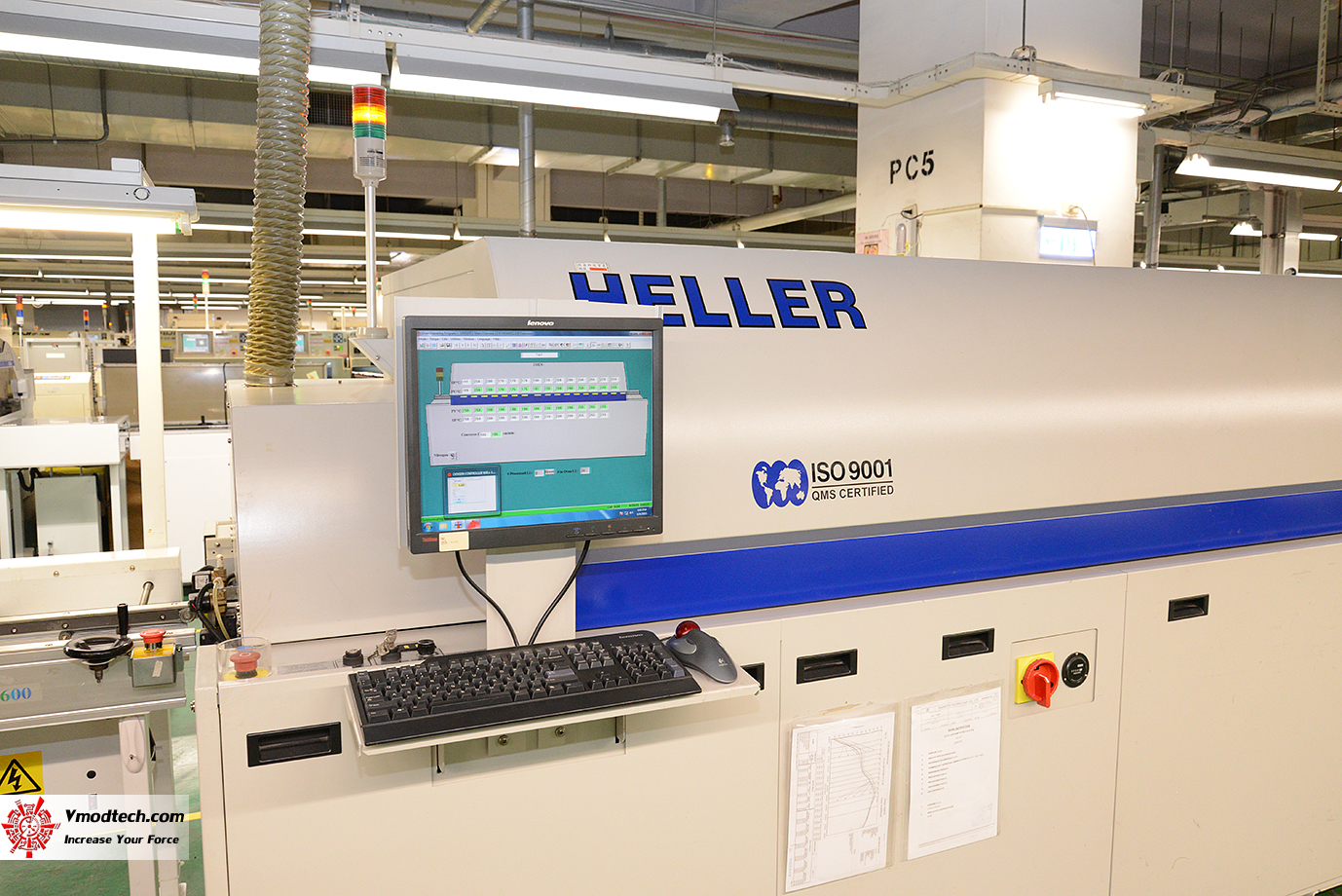

ใช้เครื่องจักรควบคุมทั้งหมดครับ ตัวเมนบอร์ดก็จะเลื่อนไปตามสายพานเครื่องจักร

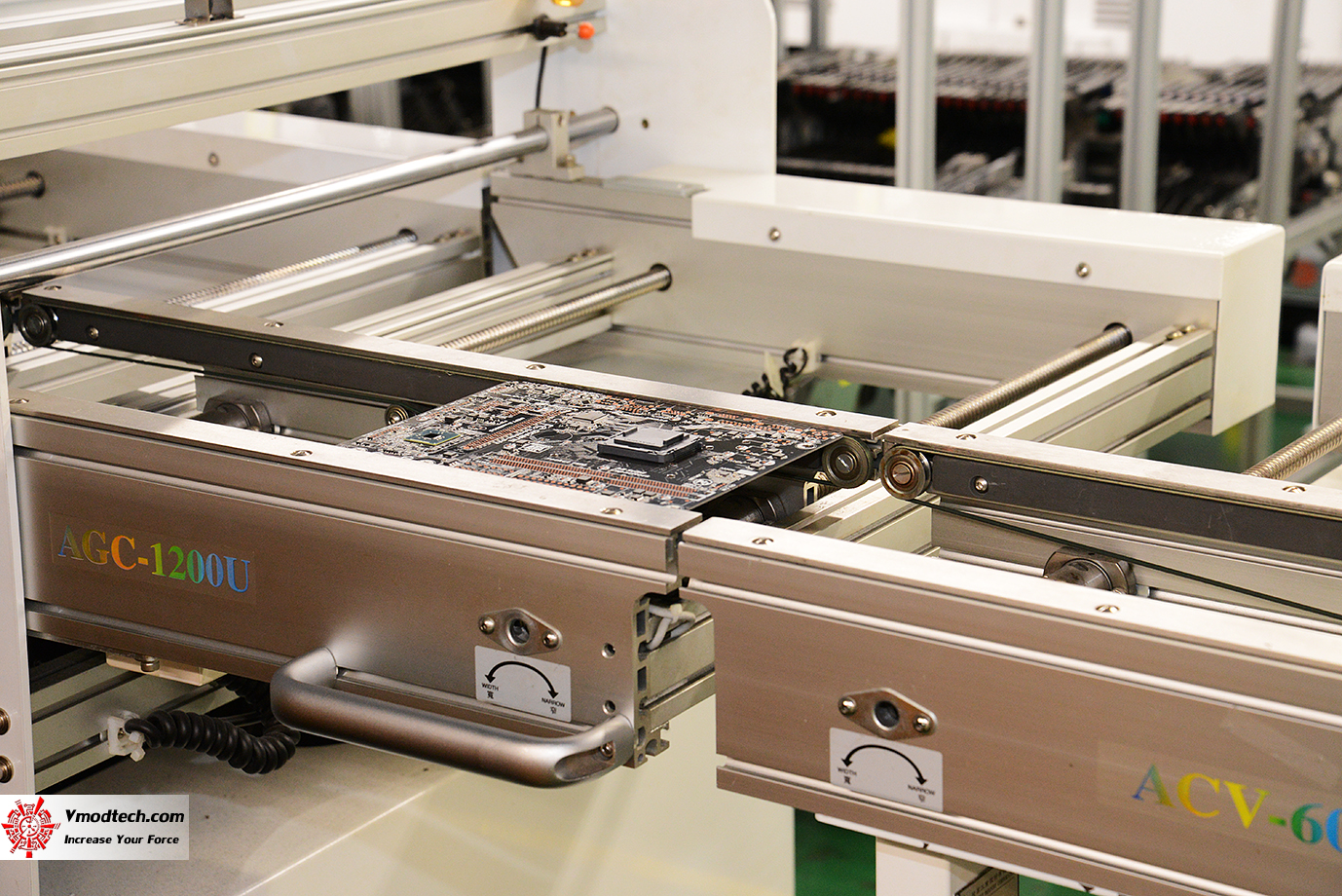

dsc_6375

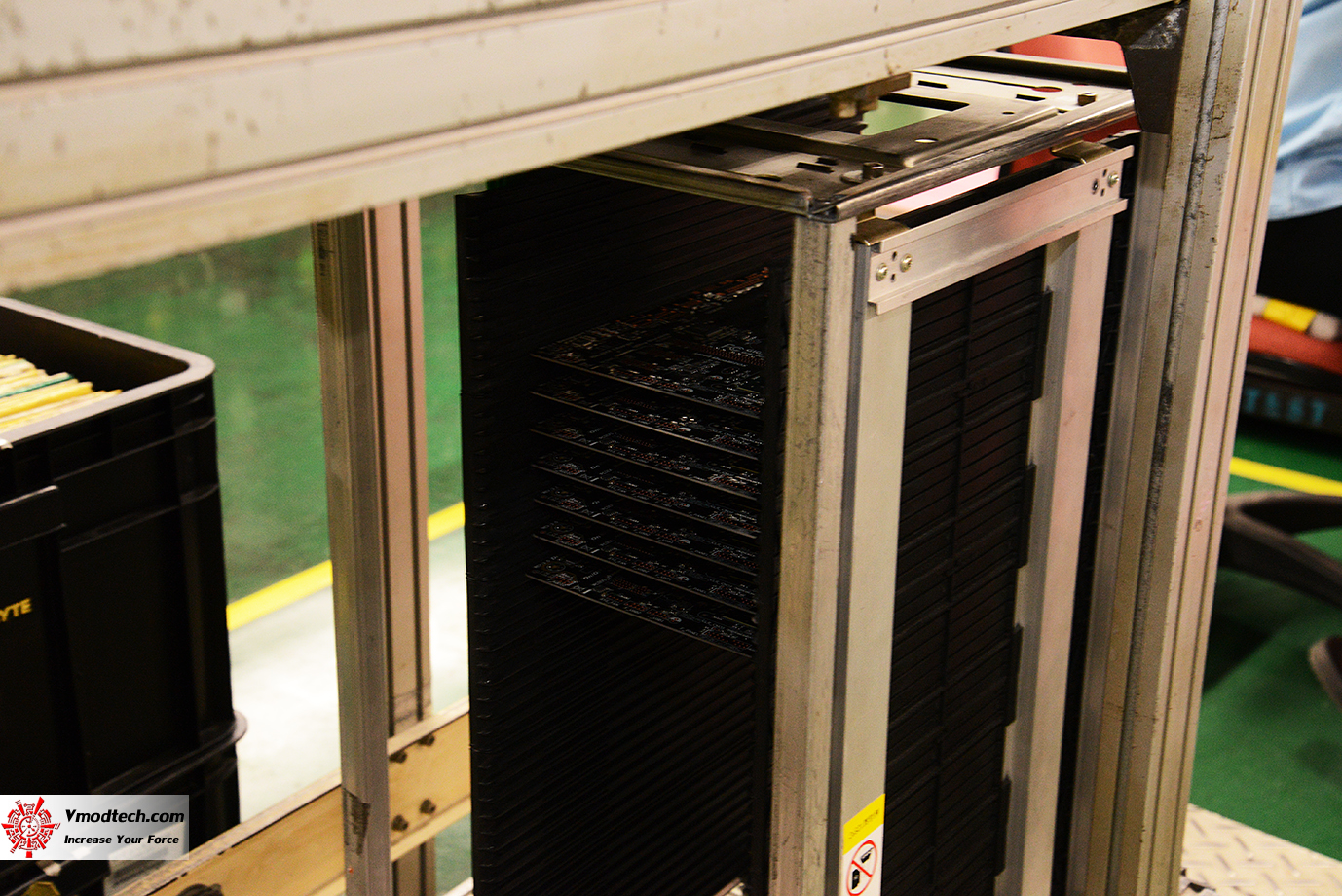

dsc_6397

เมื่อเสร็จแล้วก็จะมาพักไว้รอการตรวจสอบอีกขั้นครับ

dsc_6403

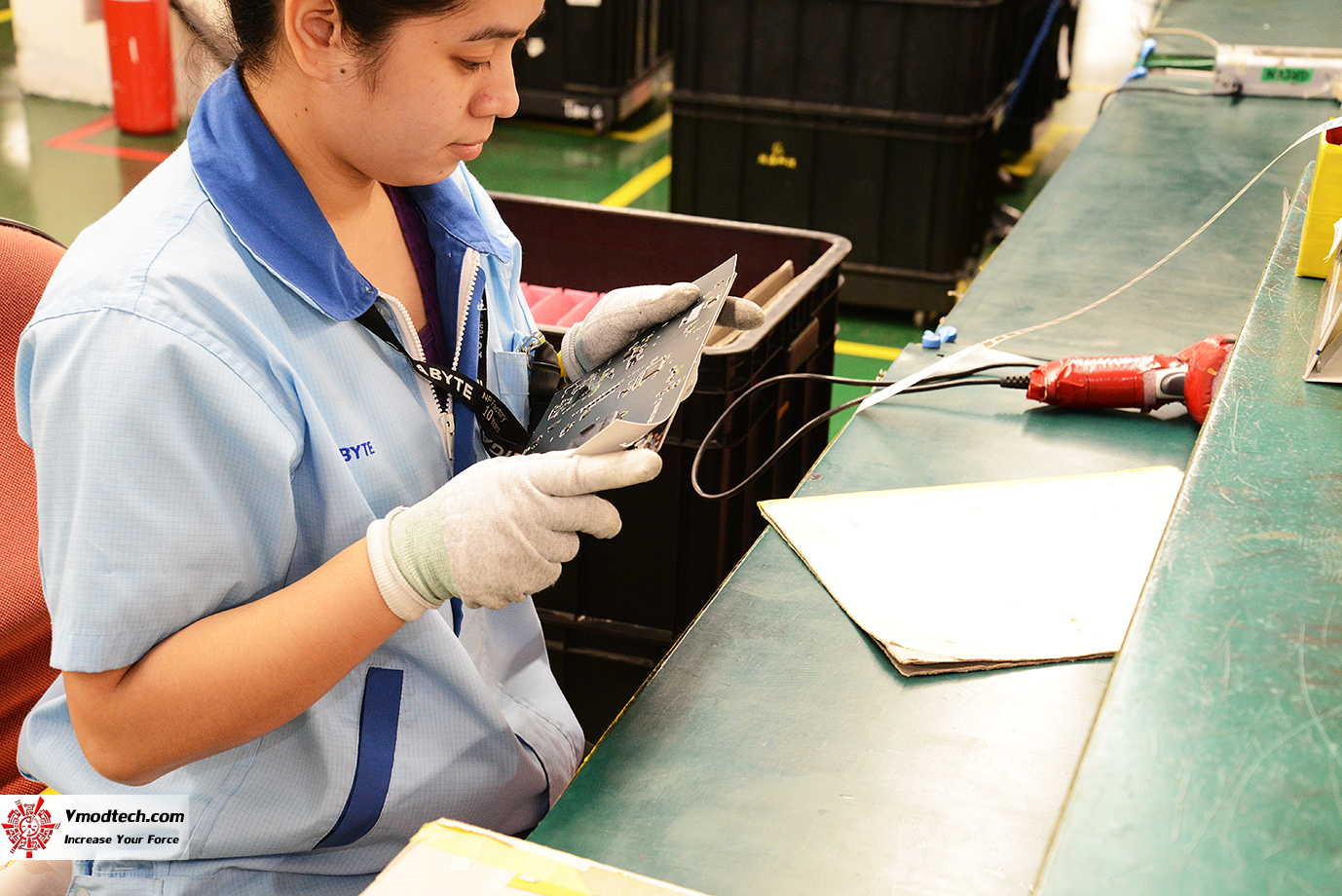

ในการตรวจสอบก็จะใช้มนุษย์เรานี่แหละครับเช็คความผิดพลาด

dsc_6419

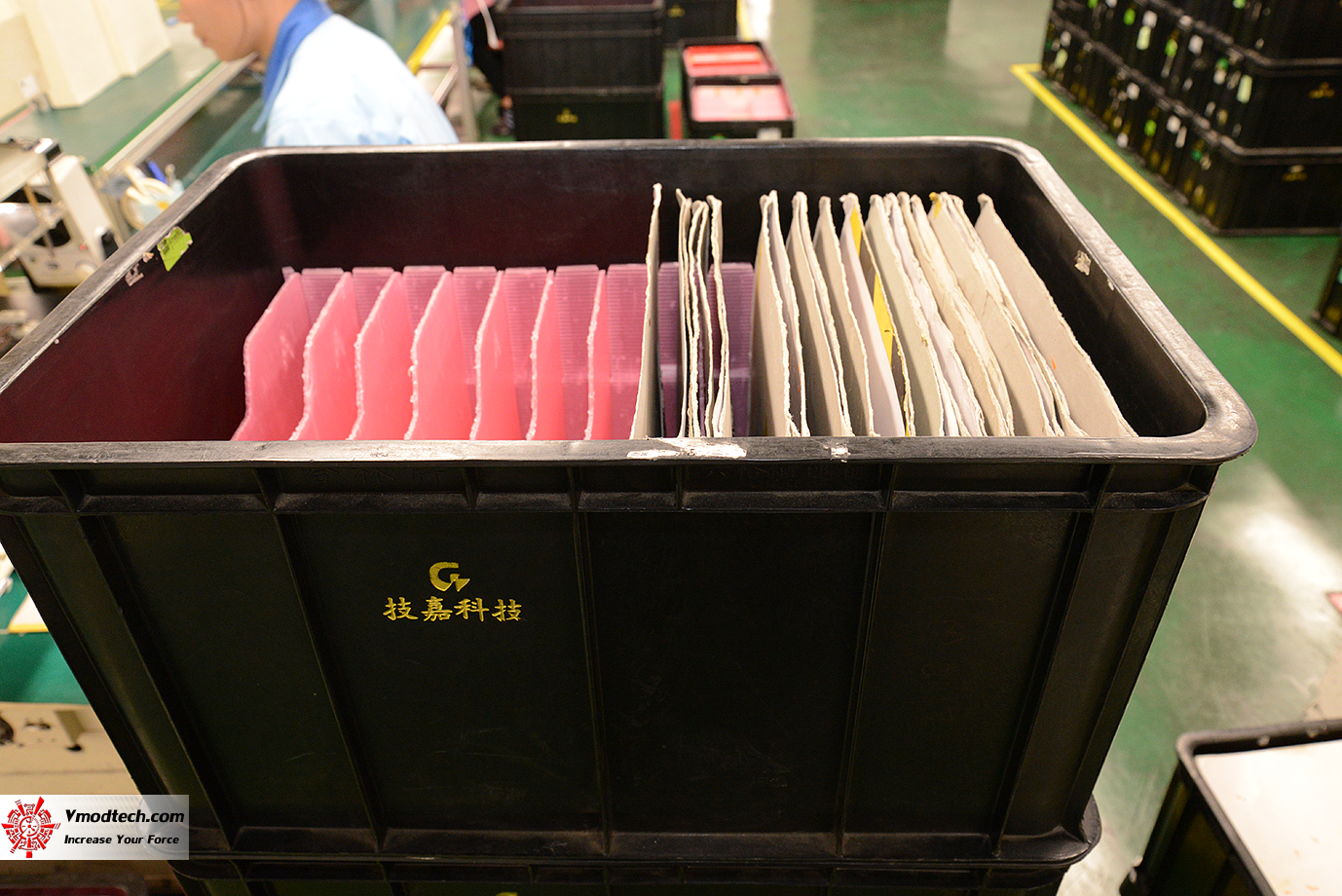

เมื่อเช็คผ่านแล้วก็จะใส่ไว้ในกล่องเตรียมส่งต่อไปยังสายการผลิตอื่นๆต่อไป

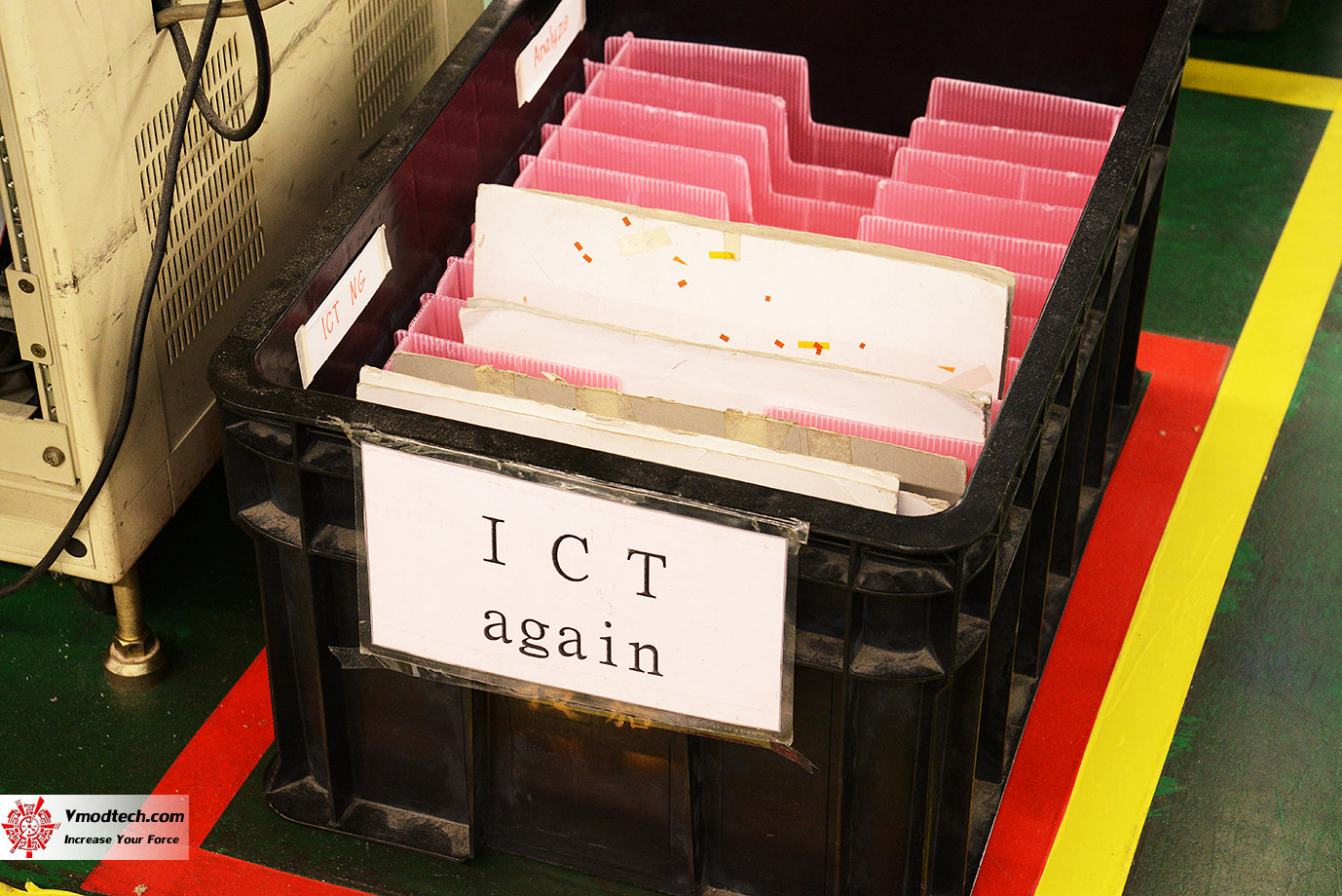

dsc_6423

ตัวไหนไม่ผ่านก็ต้องคัดออกนำมาแก้ไขใหม่ครับ

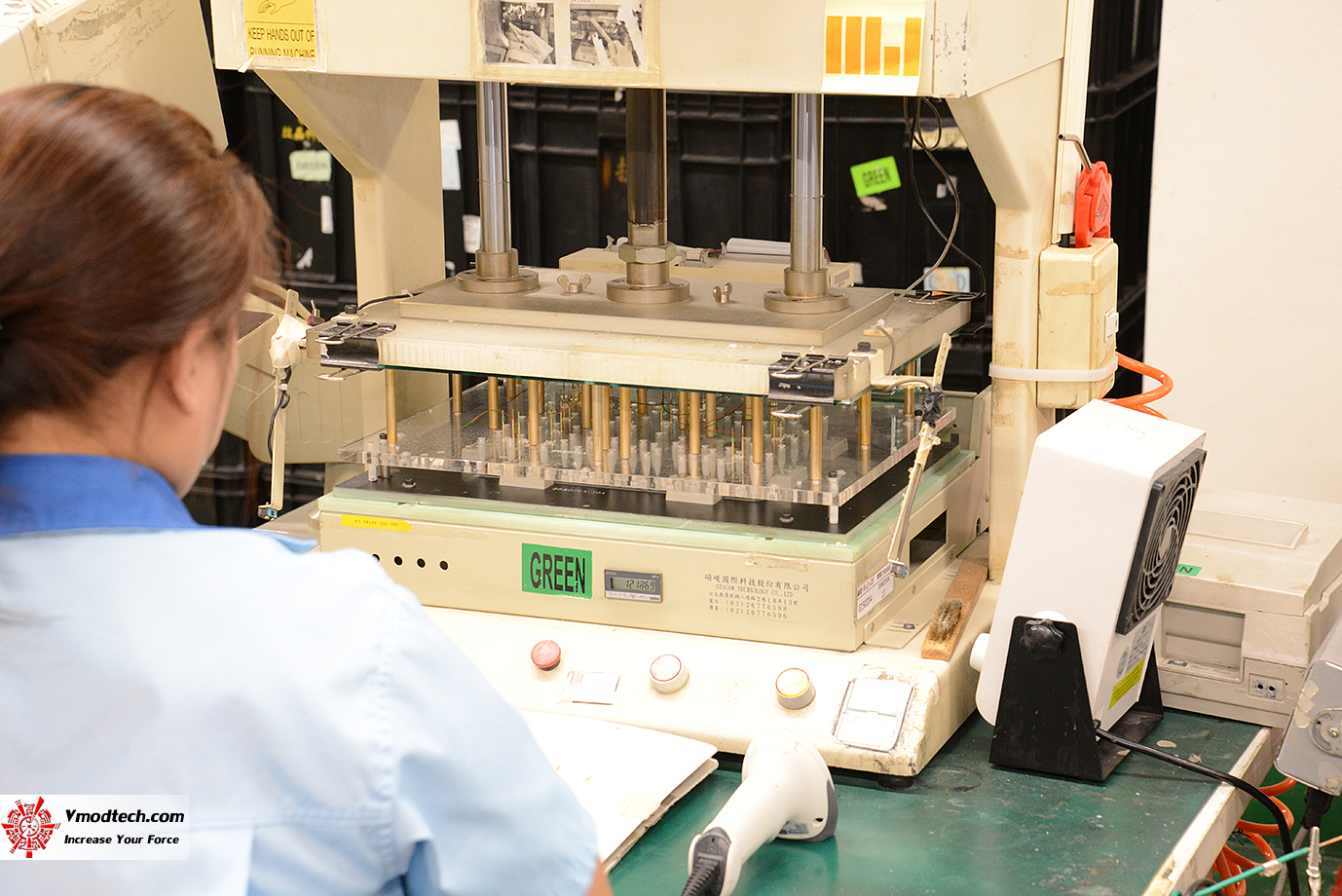

dsc_6430

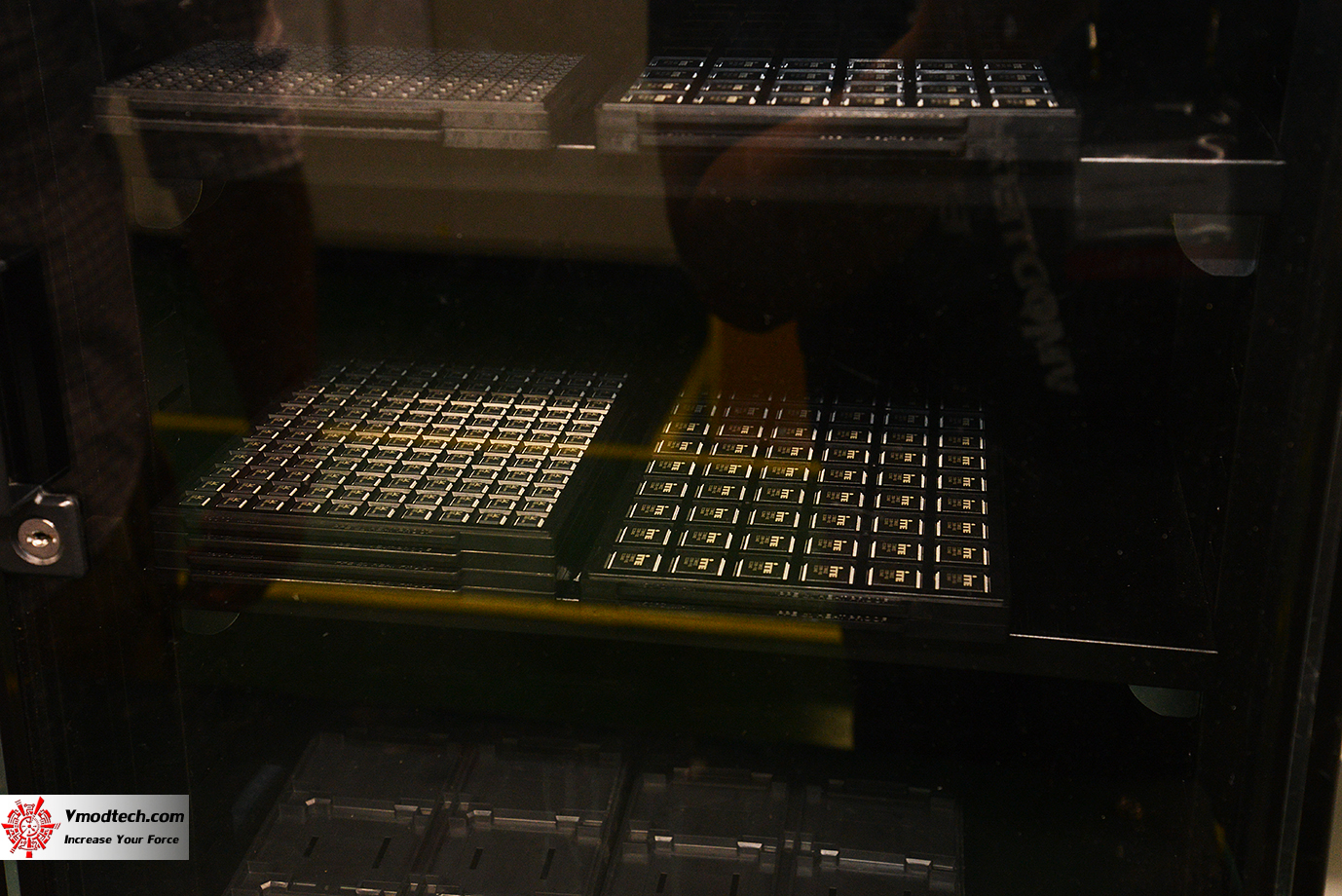

dsc_6438

ชิพต่างๆที่รอติดตั้งลงในเมนบอร์ดของทาง GIGABYTE ต้องใช้เครื่องจักรที่ทันสมัยครับ

dsc_6444

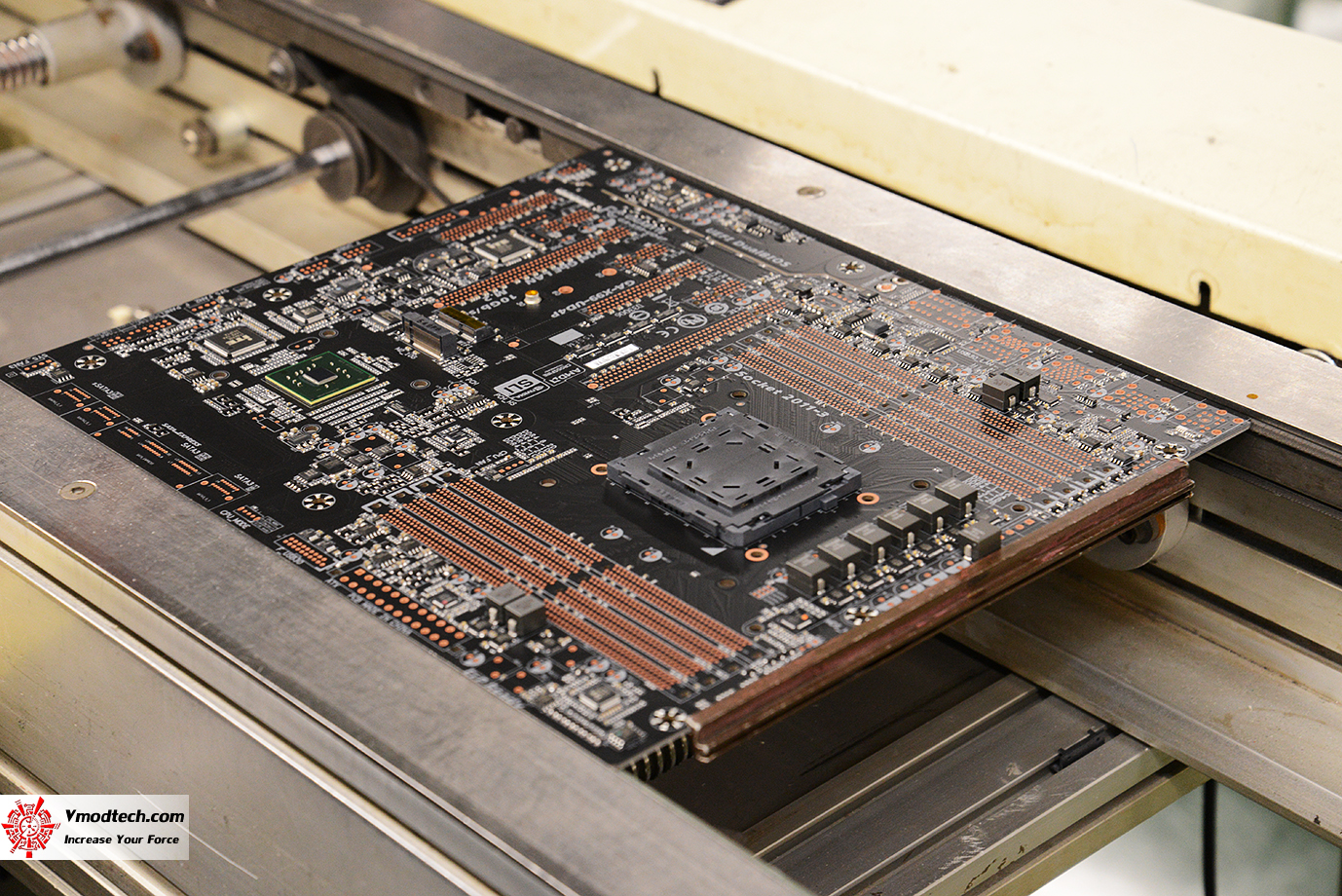

ดูจากตัวเมนบอร์ดแล้ว ของแรงแน่นอน น่าจะเป็น X99 ครับ

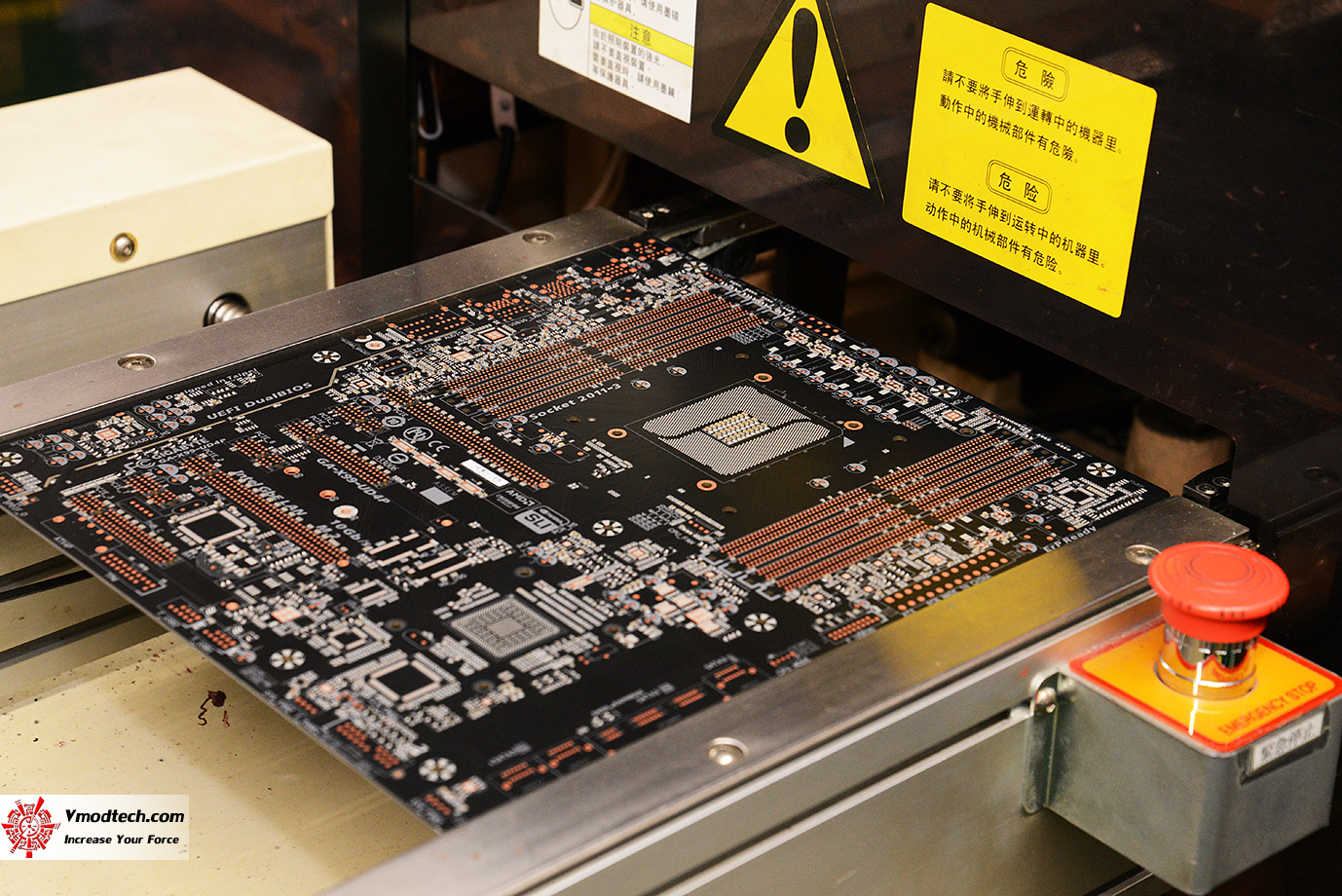

dsc_6471

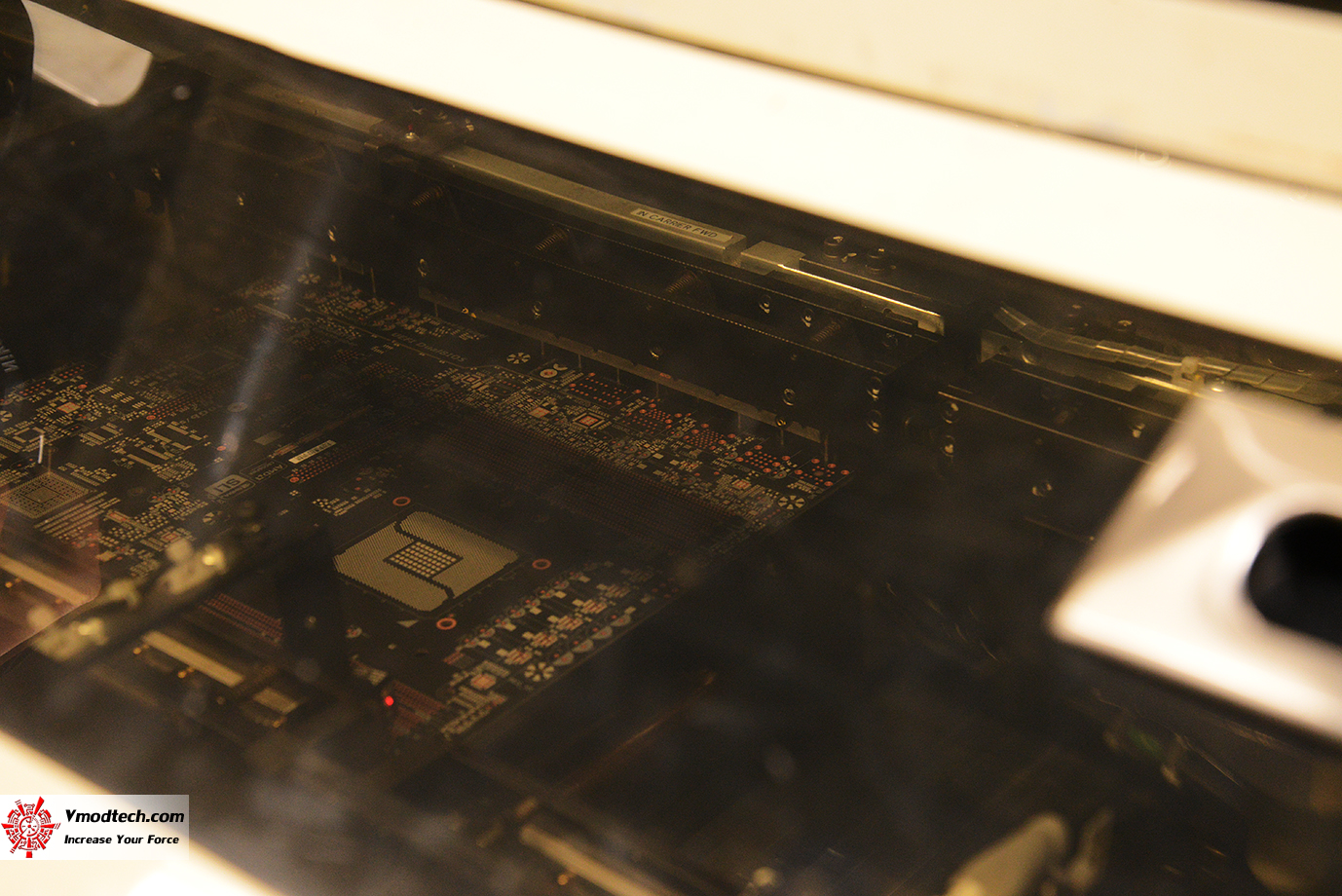

มาถึงขั้นตอนของการบัดกรีงานละเอียดโดยเครื่องจักรกันต่อครับ

dsc_6485

dsc_6492

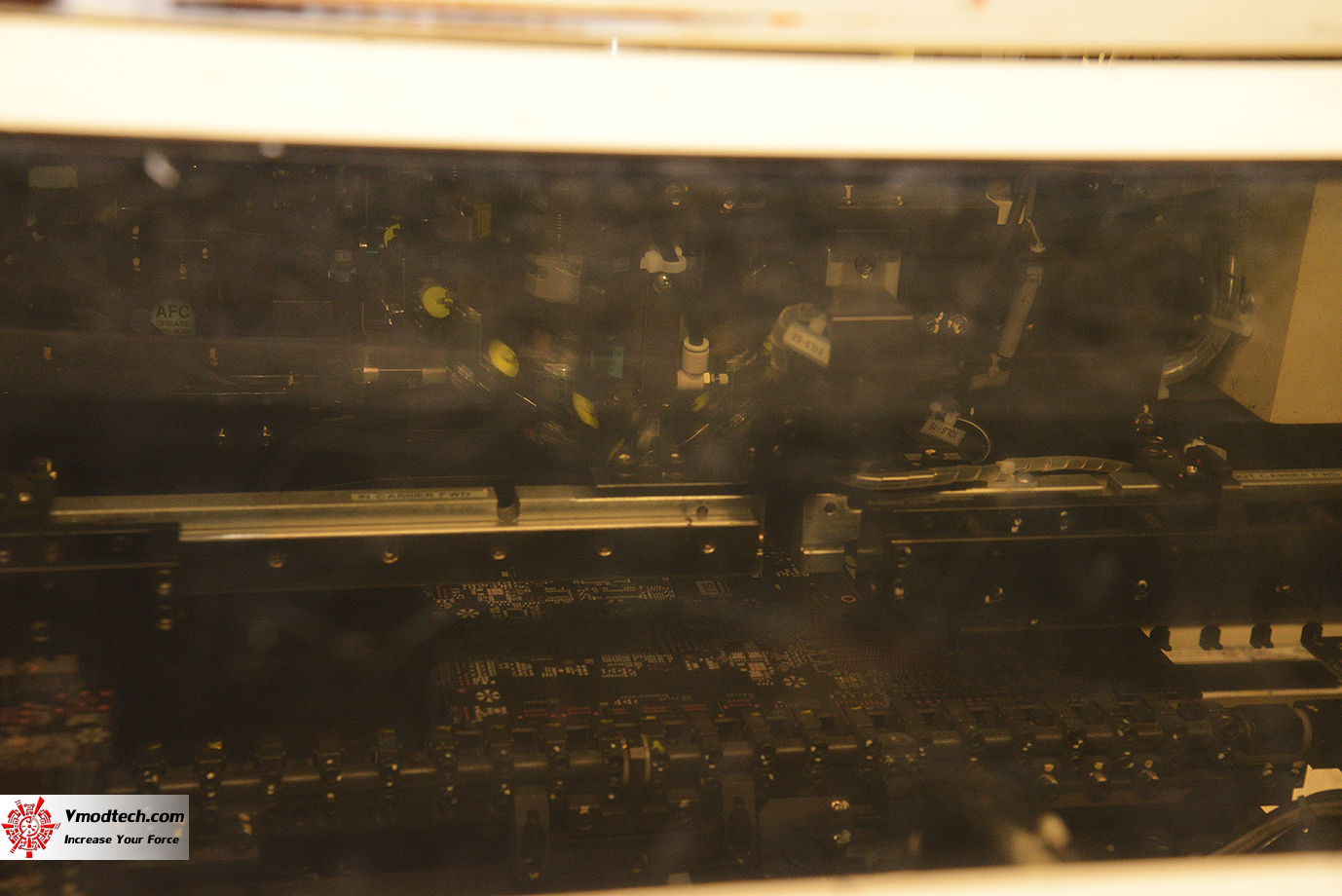

เมนบอร์ดจะถูกลำเลียงมาติดตั้งอุปกรณ์เล็กๆที่ต้องการความละเอียดและรวดเร็วในงานบัดกรี ถ้าใช้ฝีมือมนุษย์คงจะช้าครับเพราะลายปริ้นค่อนข้างเยอะและบรรดาวัสดุอุปกรณ์ค่อนข้างมากสำหรับเมนบอร์ดใหญ่ๆ

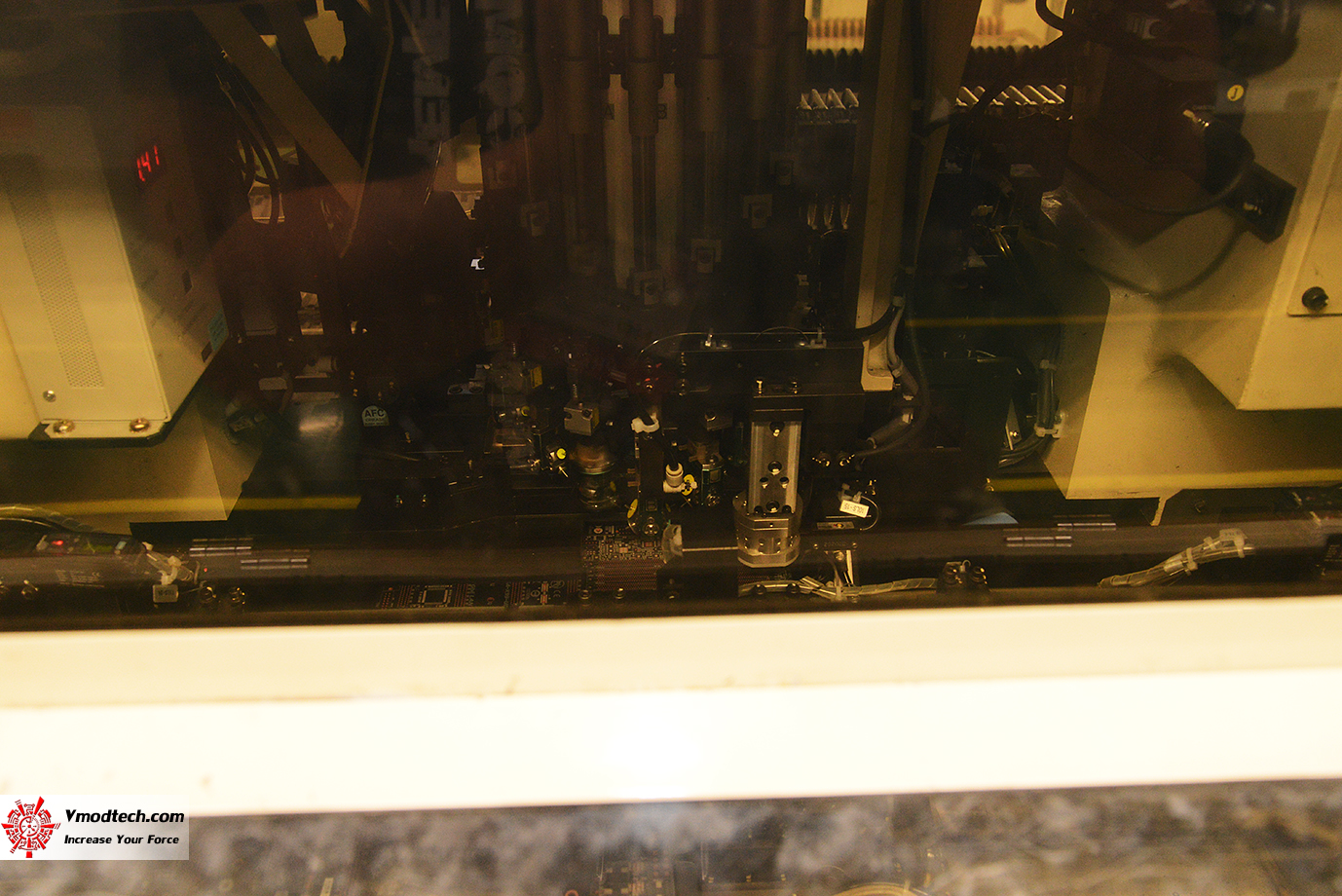

dsc_6499

เครื่องบัดกรีก็จะบัดกรีไปด้วยความรวดเร็ว

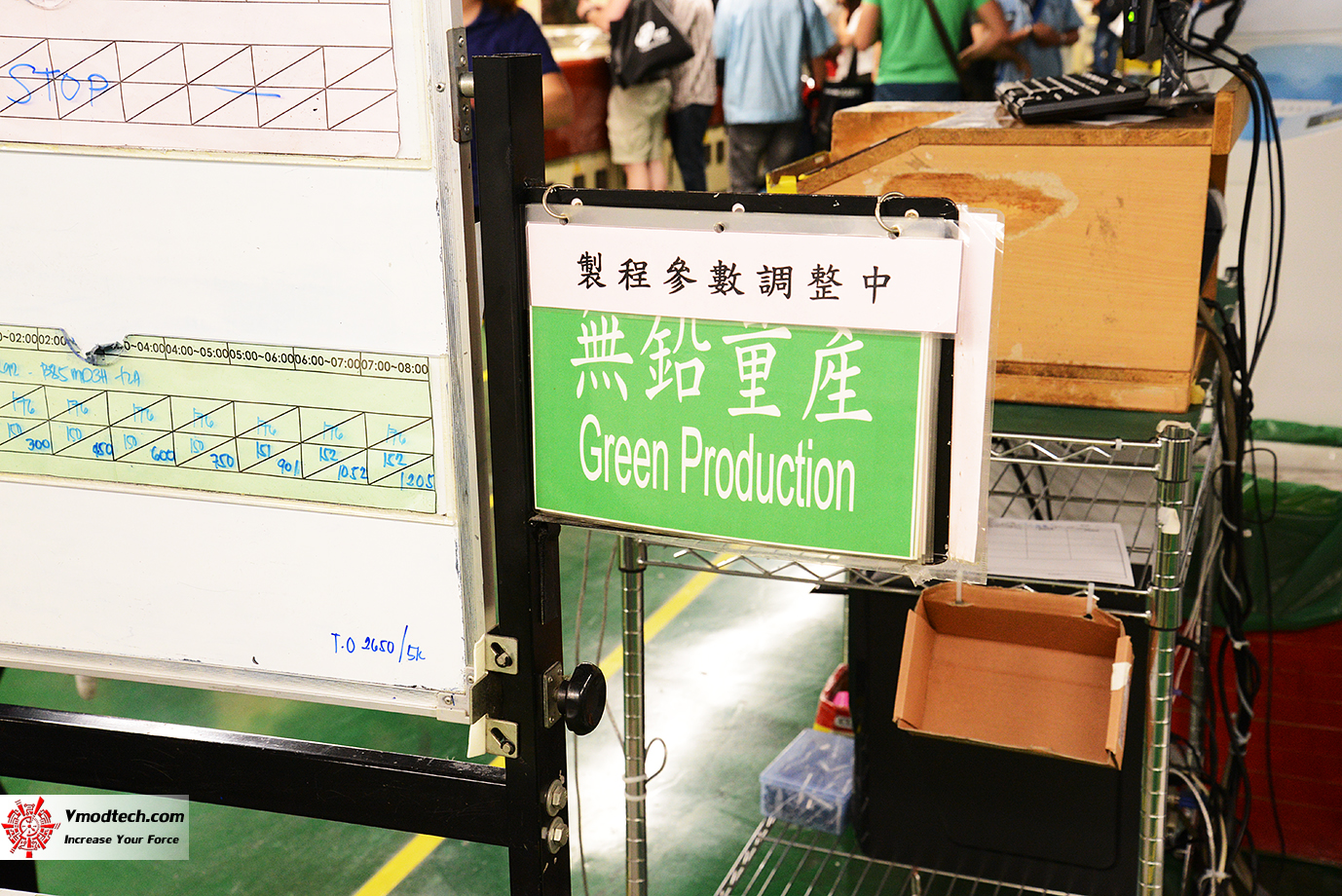

dsc_6506

สิ้นสุดสายงาน SMT ครับ เดี๋ยวเราไปชมสายงานต่อไปกันเลยครับ
