GIGABYTE X99-UD7 WIFI Appearance

dsc_6381

กล่องบรรจุของ GIGABYTE X99-UD7 WIFI นั้นได้ถูกออกแบบมาอย่างพิถีพิถันครับ โลโก้ต่างๆนั้นชัดเจน

dsc_63822

ด้านหลังกล่องนั้นก็ได้มีการแจงรายละเอียดของบอร์ดรวมถึงรายละเอียดในจุดต่างๆบนเลย์เอาท์ไว้ด้วยอย่างละเอียด

dsc_63831

เปิดฝาหน้ามาชมตัวบอร์ดสวยๆกันได้ตามสมัยนิยมของบอร์ดรุ่นใหญ่ราคาแพง

dsc_64011

บริดจ์ SLI 2, 3, และ 4 way Bridge CrossFire 2 way, สาย SATA คู่มือ แผ่น DVD driver สายแปลงไฟจากหัวแบบ PCIe เป็น SATA Power, เสาอากาศ WiFi รวมถึง Back plate IO สำหรับติดตั้งบอร์ดในเคสครับ เตรียมมาให้ใช้งานกันอย่างสมบูรณ์เลย

dsc_63841

หน้าตาบอร์ดเต็มสวยงามดุดันครับ บริเวณพอร์ทต่างๆนั้นก็มีแซมไปด้วยสีโทนเหลืองแกมส้ม

dsc_6386

บริเวณ Socket PCI Express เจนสามมีมาให้ 4 ช่อง และ X1 3 ช่อง โดยที่ช่อง M.2 นั้นจะอยู่บริเวณกลุ่มนี้ด้วยรวมถึงโมดูล Wifi สำหรับความเร็วในการส่งผ่านอินเตอร์เฟส PCIe นั้นก็จะขึ้นอยู่กับ CPU ครับ โดยหากใส่ 5390K หรือ 5960X เข้าไปนั้น เมื่อใช้งานกราฟฟิกการ์ดสองตัวจะวิ่ง 16+16 สามใบจะวิ่ง 16+16+8 สี่ใบก็จะเป็น 8+8+16+8

dsc_6389

บริเวณขวาบนสุดของบอร์ดนั้นน่าจะเป็นจุดที่ได้รวมเอาปุ่มสำหรับช่วยอำนวยความสะดวกซึ่งจะมี Debug LED สวิทซ์ ON/OFF และ Reset ปุ่ม clear cmos และปุ่ม Direct to Bios ซึ่งเมื่อกดปุ่มนี้หลังจากสตาร์ท ระบบจะวิ่งเข้าไปที่หน้า Bios ทันทีไม่ต้องมาคอยกด Del ย้ำๆเหมือนบอร์ดอื่นๆ

dsc_6387

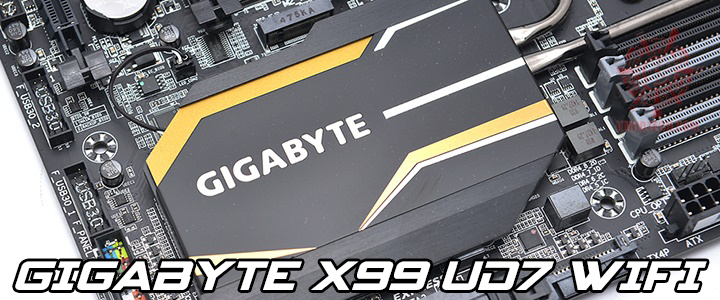

บริเวณฮีทซิ้งค์ PCH ครับ สวยงามด้วยโทนเหลืองตัดกับส้มและที่สำคัญ มันจะเรืองแสงเมื่อเปิดใช้งานด้วยครับ

dsc_6388

นี่เป็นบริเวณที่ติดตั้งสล๊อด SATA มีมาให้ใช้งานกันเหลือเฟือเลยสำหรับ SATA 6GB จำนวนสิบช่อง ด้านขวานั้นจะเป็นพอร์ทเชื่อมต่อที่เรียกว่า OC-PEG แบบ SATA POWER เพื่อเพิ่มพลังไฟไปยังสล๊อด PCI Express กรณีต่อเชื่อมการ์ดจอในระบบมากกว่าสองใบ ซึ่งจะทำให้การใช้งานมีเสถียรภาพมากกว่ารวมถึงช่วยป้องกันการช๊อตของไลน์ Power บน PCB ที่ไปยัง Slot PCI Express ด้วย

dsc_6391

บริเวณห้องเครื่องหลักของบอร์ดนั้นจะเป็นซ๊อกเก็ตสำหรับใส่ CPU ช่องเสียบแรม DDR4 ซึ่งสามารถเสียบได้ทั้งหมดแปดแถวและความจุรวมที่รับได้สูงสุดนั้นคือ 64 GB ช่องเสียบไฟเข้า CPU แบบแปดพินหัวเดียวรวมถึงบริเวณของอุปกรณ์ในภาคจ่ายๆไฟแบบดิจิตอลทั้งระบบ

dsc_63931

ด้านหลังของบอร์ดนั้นก็สวยงามครับ

dsc_6392

Back Panel ครับ ช่อง USB 3.0 7 ช่อง และ USB 2.0 3 ช่อง gigabit lan 2 ช่อง ปุ่มเคลียร์ Bios ปุ่ม Fast Boot ปุ่ม Direct OC จะอยู่ด้านซ้ายมือครับ ส่วนด้านขวามือจะเป็นส่วนของ ภาคเสียงทั้งหมดรวมถึงช่องเสียบไปยังเสารับสัญญาณ WiFi
