Intel Broadwell Core i7-5775C & MSI Z97A GAMING 6 : MSI Z97A GAMING 6 Appearance (3/13)

Article by Nongkoo OverclockTeam On August 25, 2015 13,687 views
Intel Broadwell Core i7-5775C & MSI Z97A GAMING 6
 < 1 2 3 4 5 6 >  Last ›

MSI Z97A GAMING 6 Appearance

dsc_9124

มากันในกล่องสีดำสลับแดงมีโลโก้มังกรแดง MSI GAMING สวยงามเช่นเคย

dsc_9131

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆ

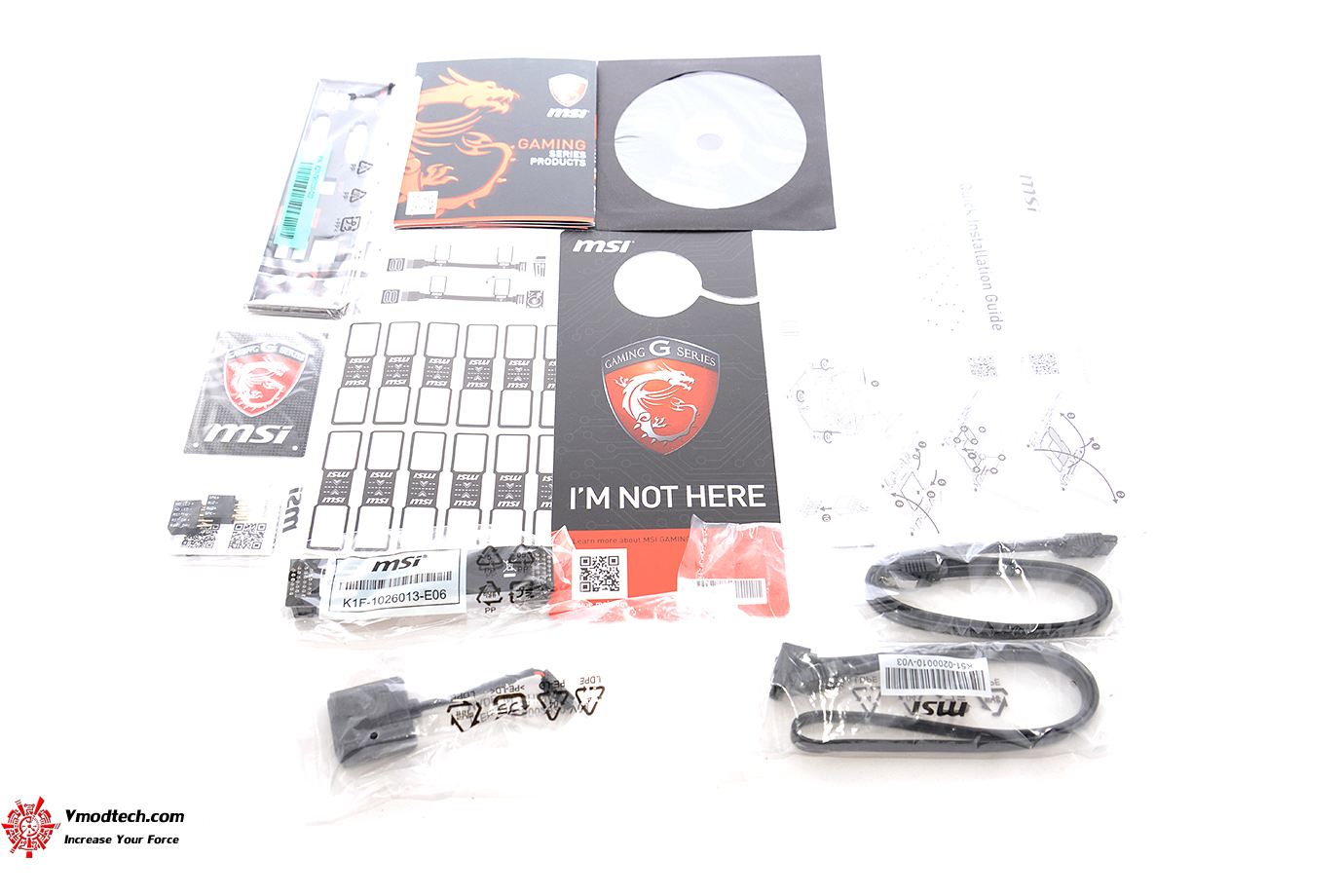

dsc_9112

อุปกรณ์ภายในกล่องมีมาให้เยอะเลยครับ คู่มือต่างๆ แผ่นไดร์เวอร์ สติ๊กเกอร์ สาย SATA 2ชุด ฝาหลัง สาย SLI

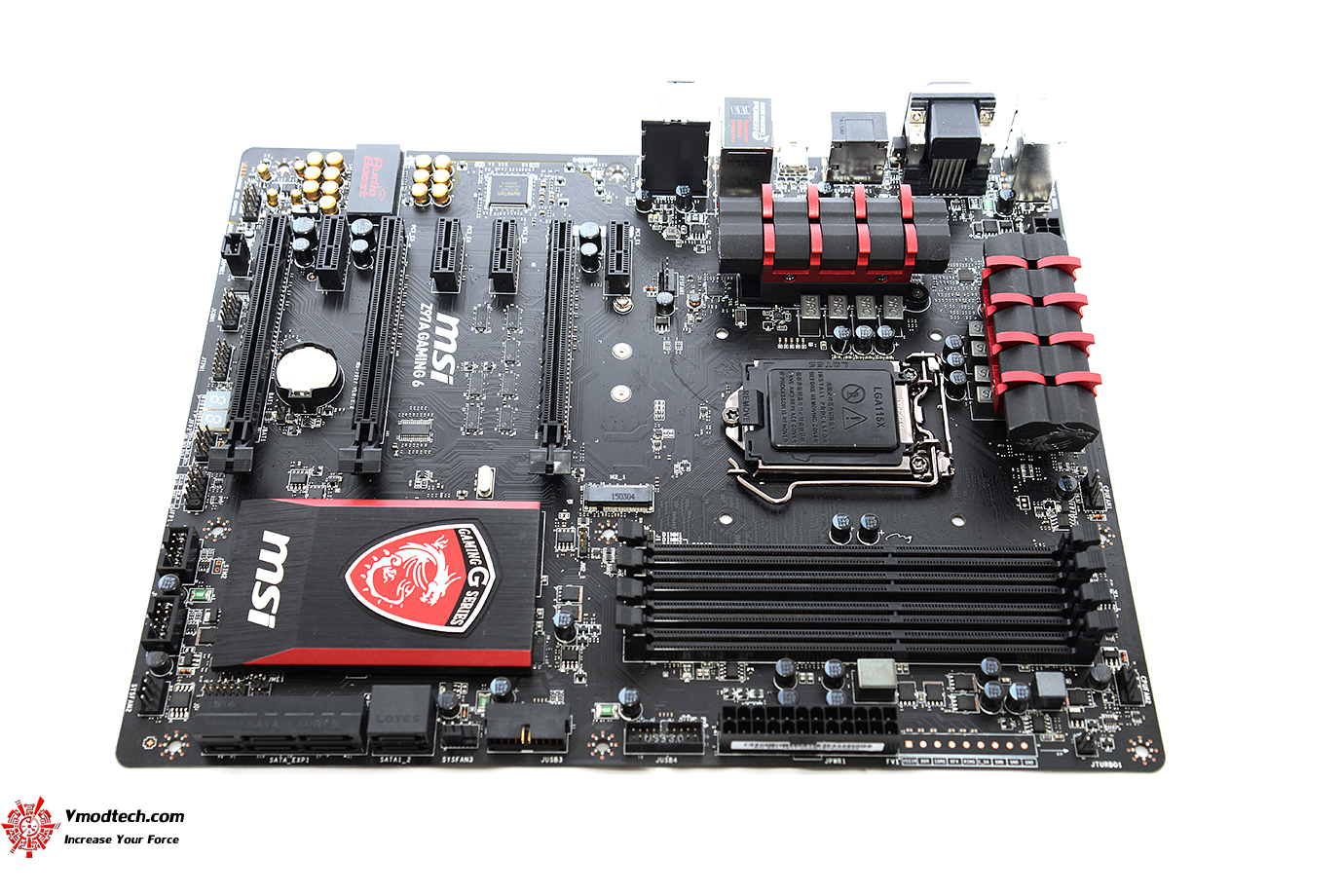

dsc_9029

ตัวเมนบอร์ดสีดำสนิทมีฮีตซิงค์ MSI GAMING สีแดงสวยงามสลับ

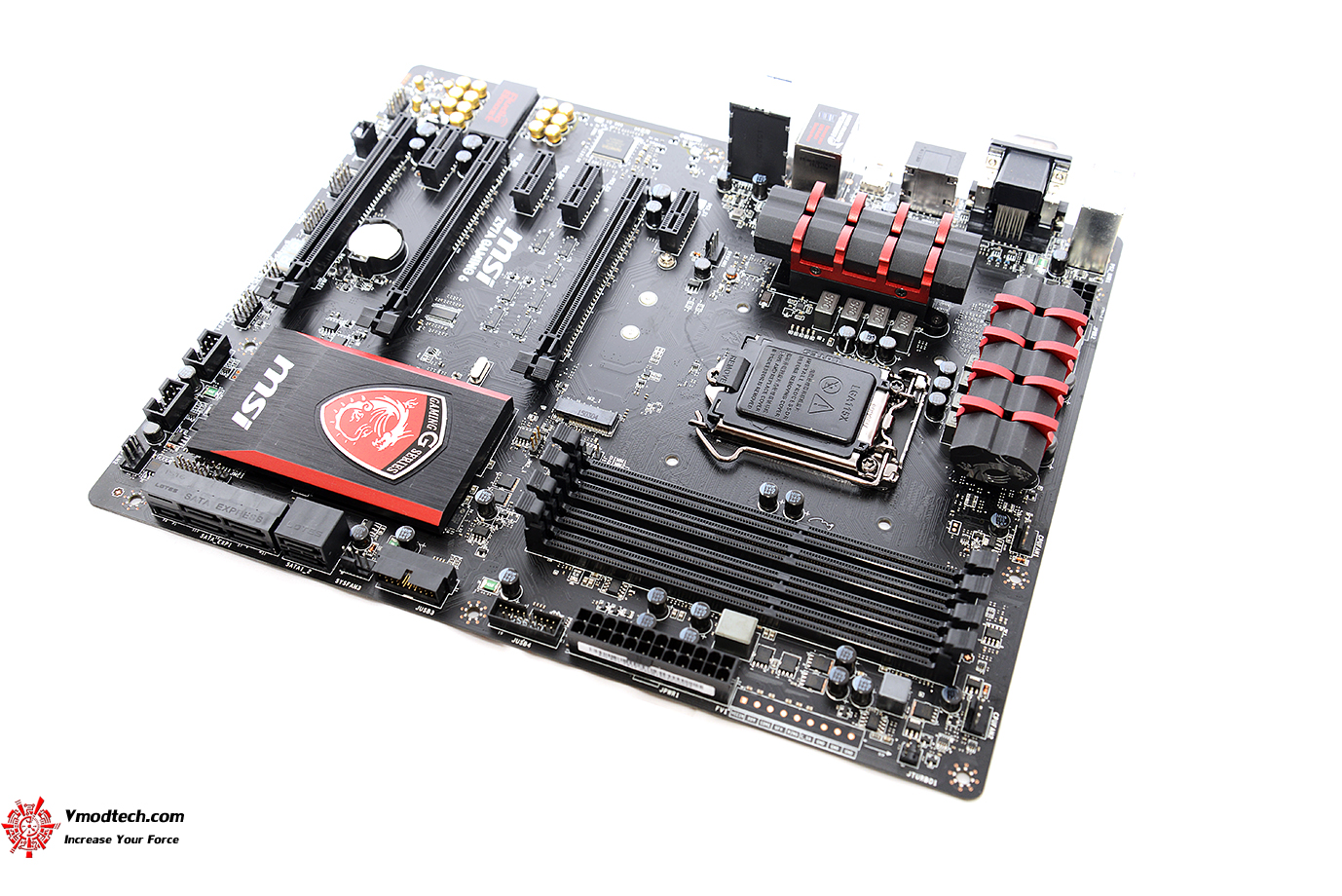

dsc_9032

ขนาดของตัวเมนบอร์ด 12 in. x 9.6 in. (30.5 cm x 24.4 cm) ATX Form Factor ครับ

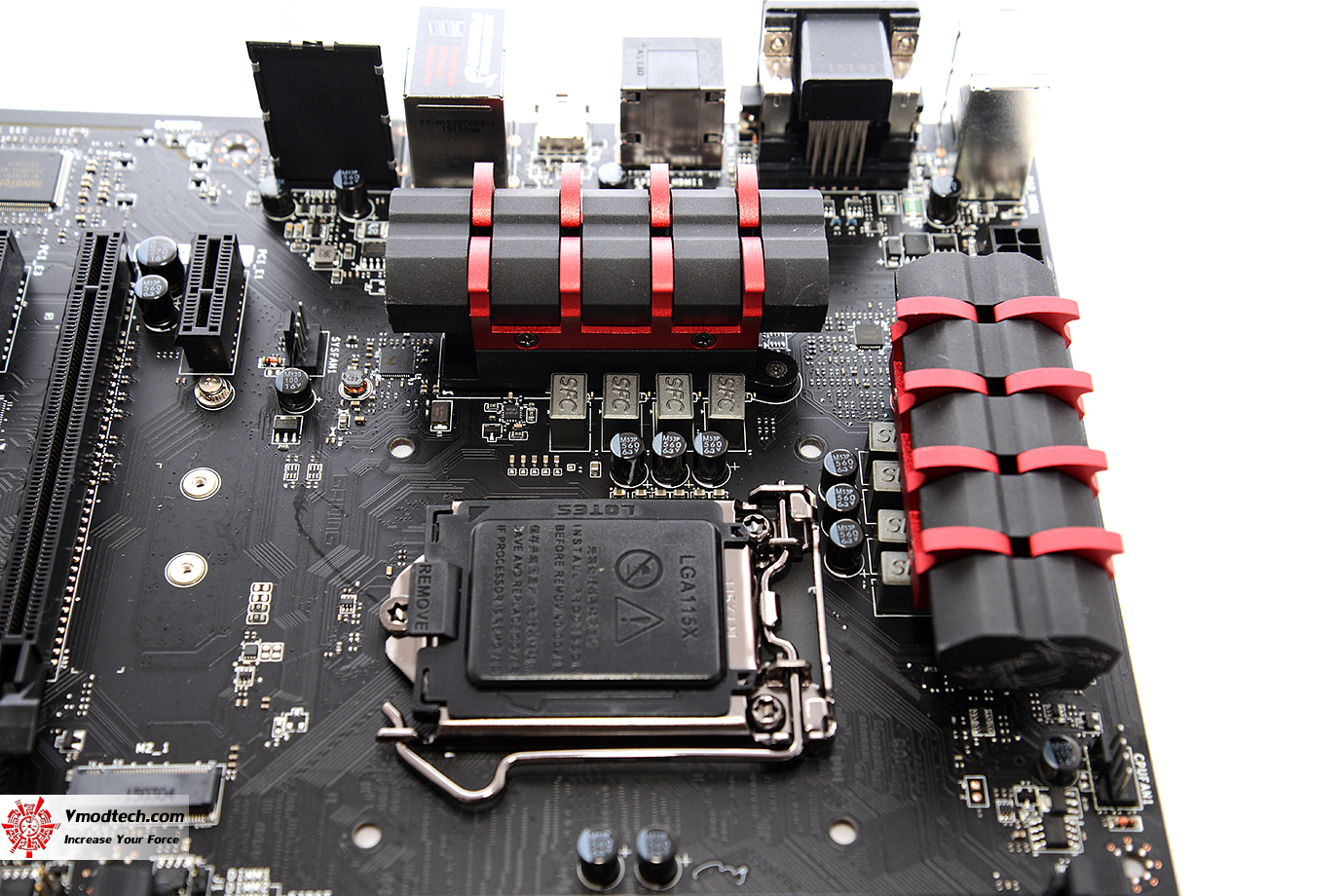

dsc_9042

ซ๊อกเก็ต LGA 1150 รองรับ Supports 4th and 5th Generation Intel® Core™ Processors, and Intel® Pentium® and Celeron® Processors for Socket LGA1150 รวมทั้งชุดเฟสไฟ 8เฟส SFC ช่วยในการจ่ายไฟ

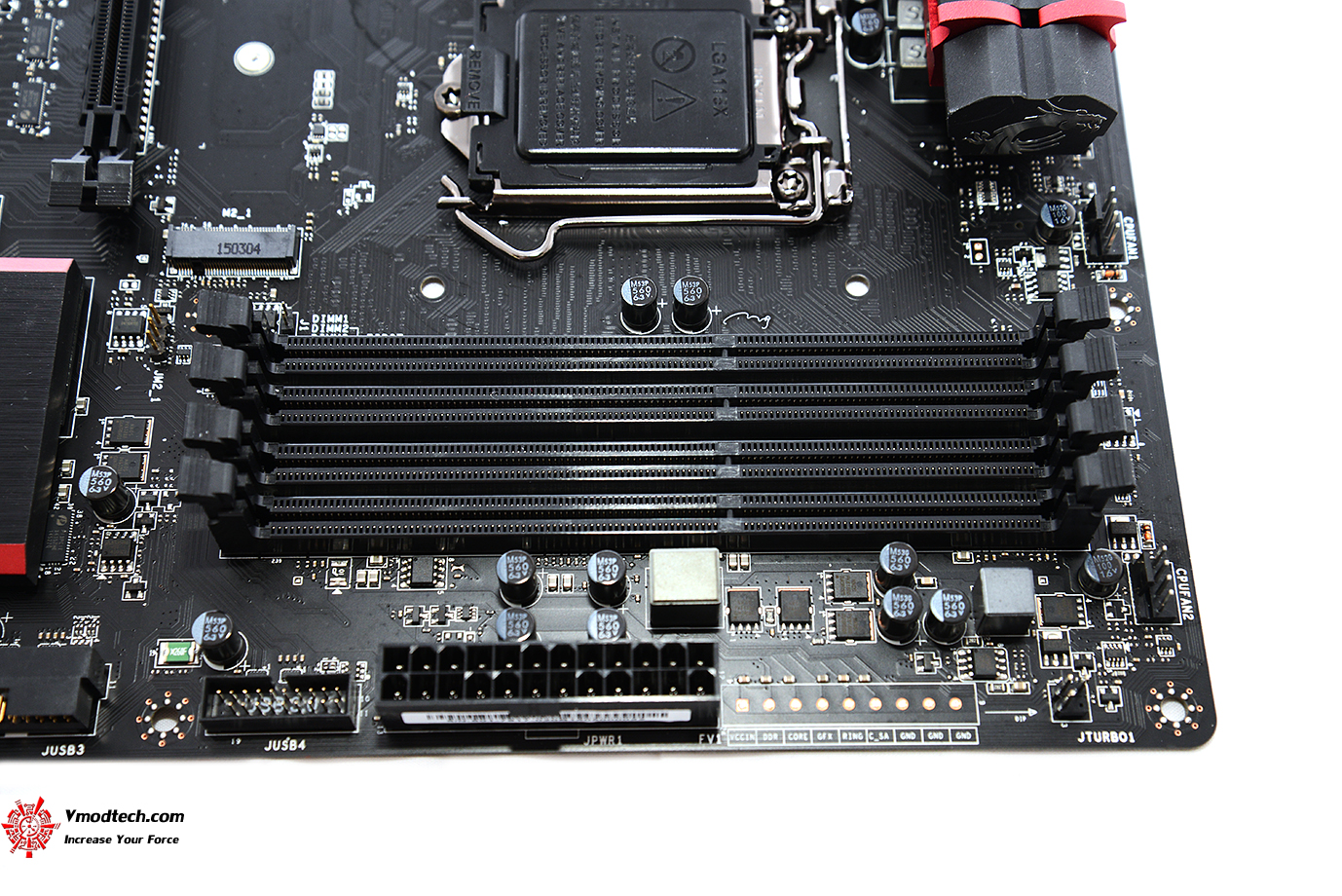

dsc_9054

สล๊อตแรม DDR3 มีด้วยกัน 4ช่อง รองรับ DDR3 1066/1333/1600/1866*/2000*/2133*/2200*/2400*/2600*/2666*/2800*/3000*/3100*/3200*/3300*(*OC) MHz DRAM, ความจุ 32GB Max

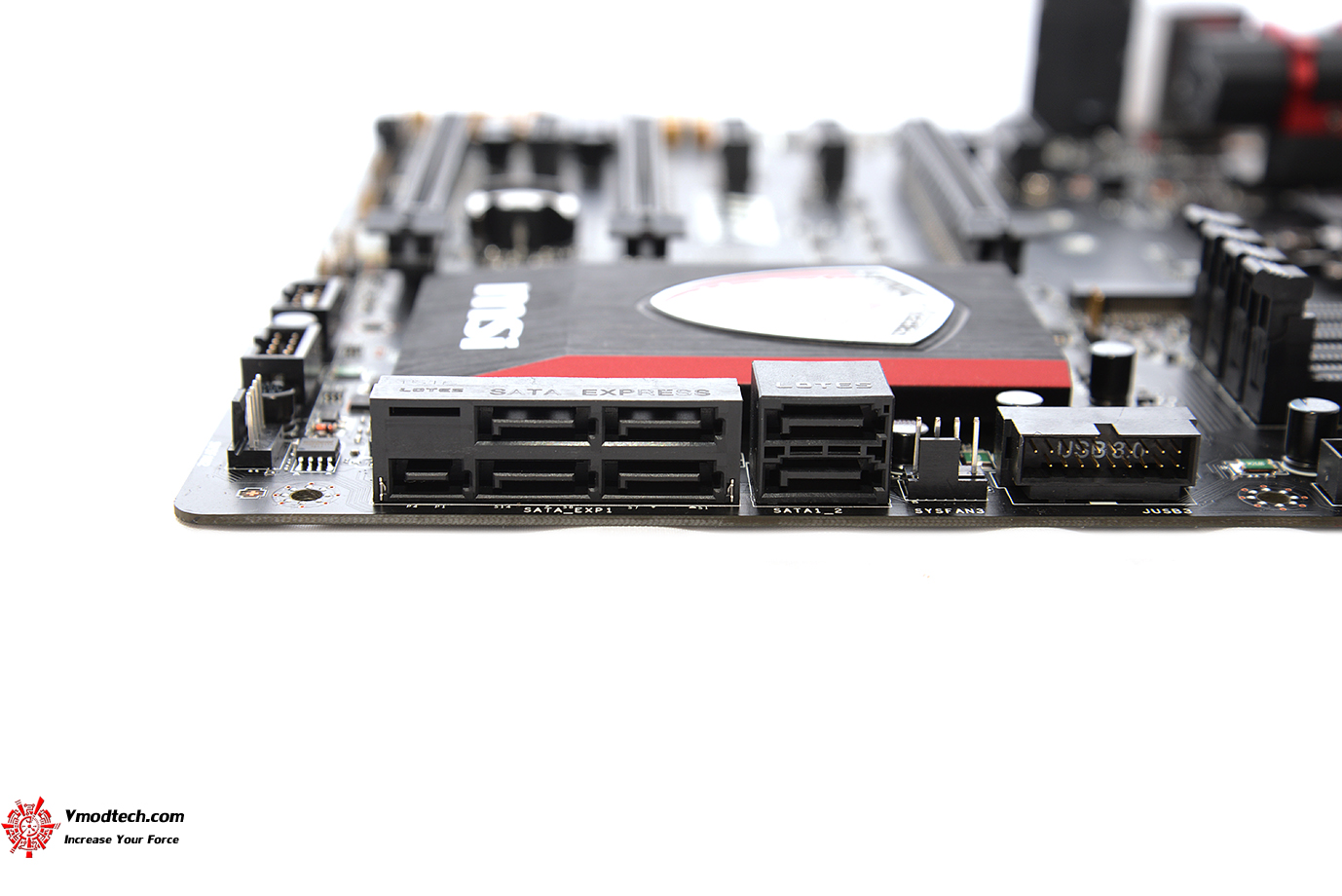

dsc_9063

ช่อง SATA มีด้วยกัน 6x SATA 6Gb/s ports , 1x M.2 port

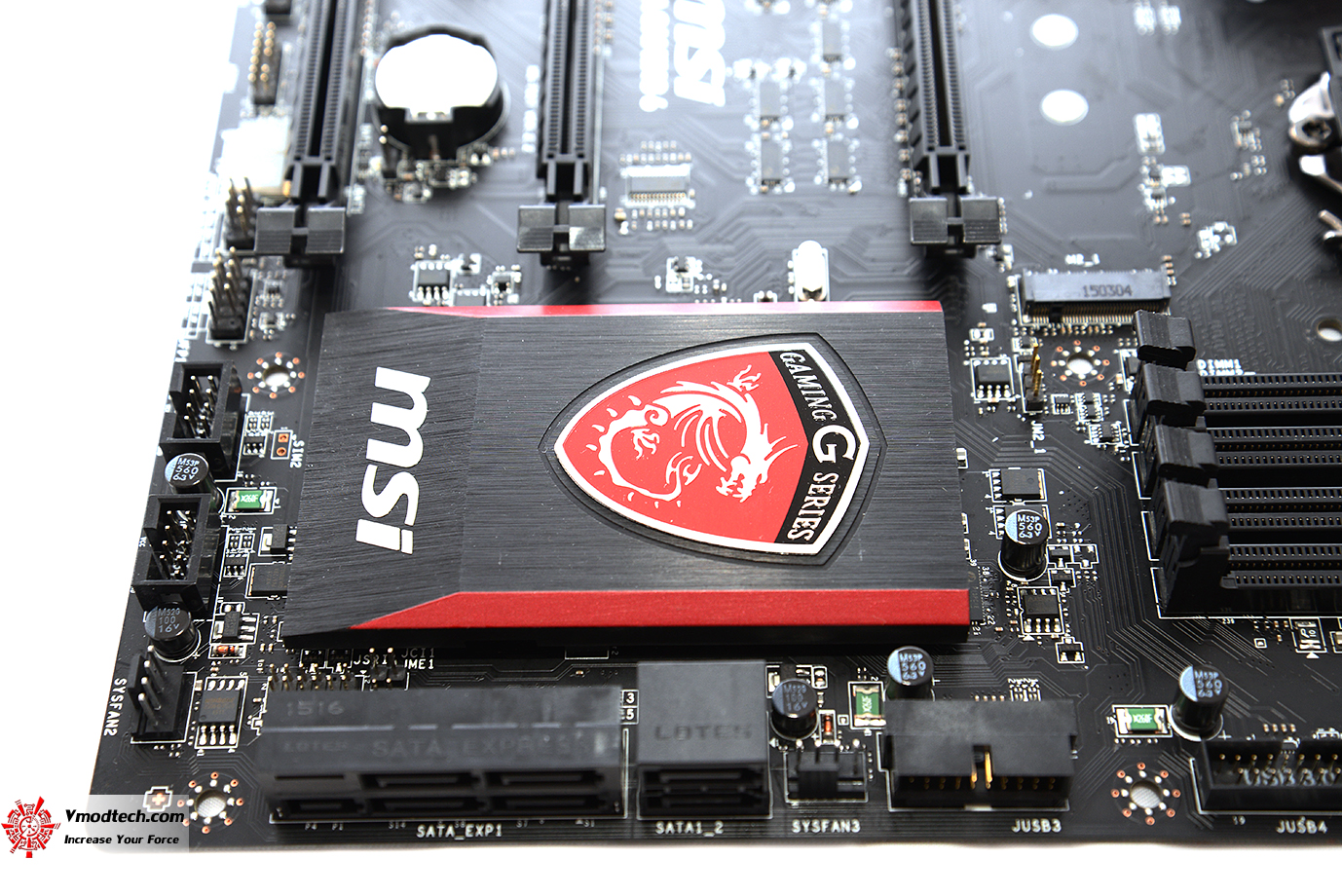

dsc_9075

ฮตซิงค์ชิบเซ็ต Intel® Z97 Express Chipset โลดก้มังกรแดง MSI GAMING สวยงามเลยทีเดียว

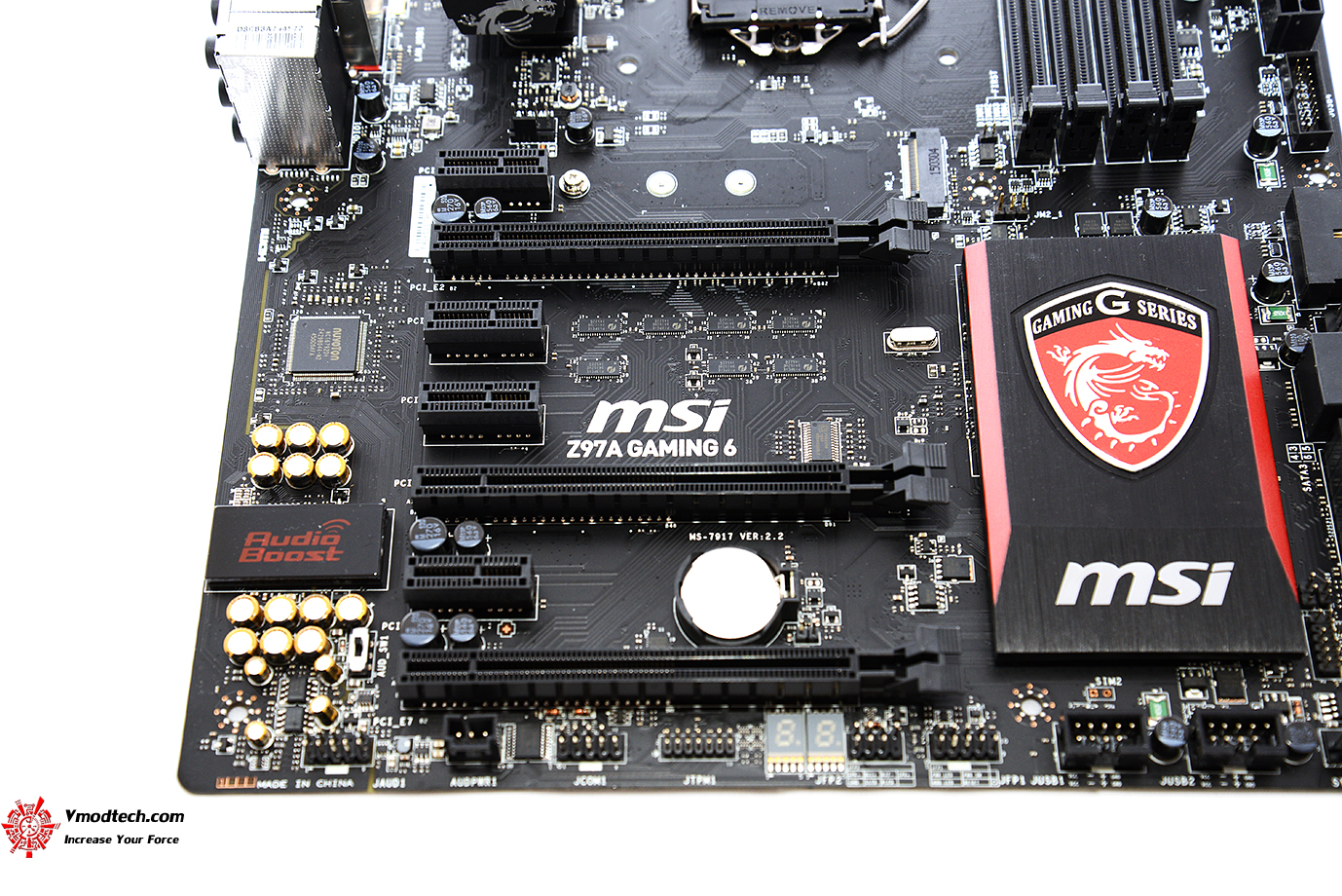

dsc_9082

สล๊อตต่างๆมี 3 x PCIe 3.0 x16 slots , 4 x PCIe 2.0 x1 slots ให้กันมาพอได้ครับ

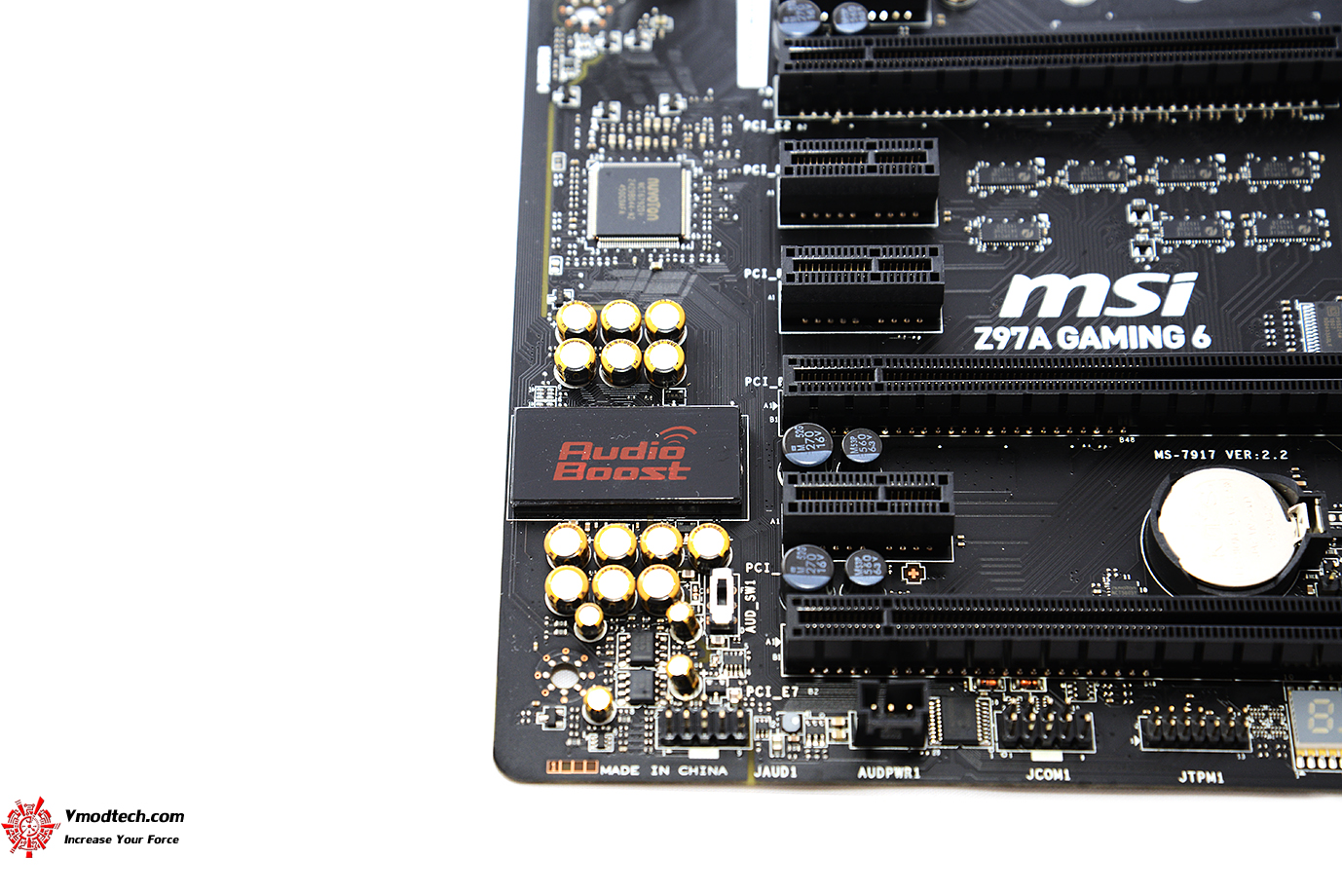

dsc_9085

ชุดซาวออนบอร์ด MSI Audio Boost 2 ที่จัดเต็มสำหรับบรรดาเกมสืเมอร์ก็มีมาให้พร้อมครับ ด้วยระบบเสียง Creative Sound Blaster Cinema 2

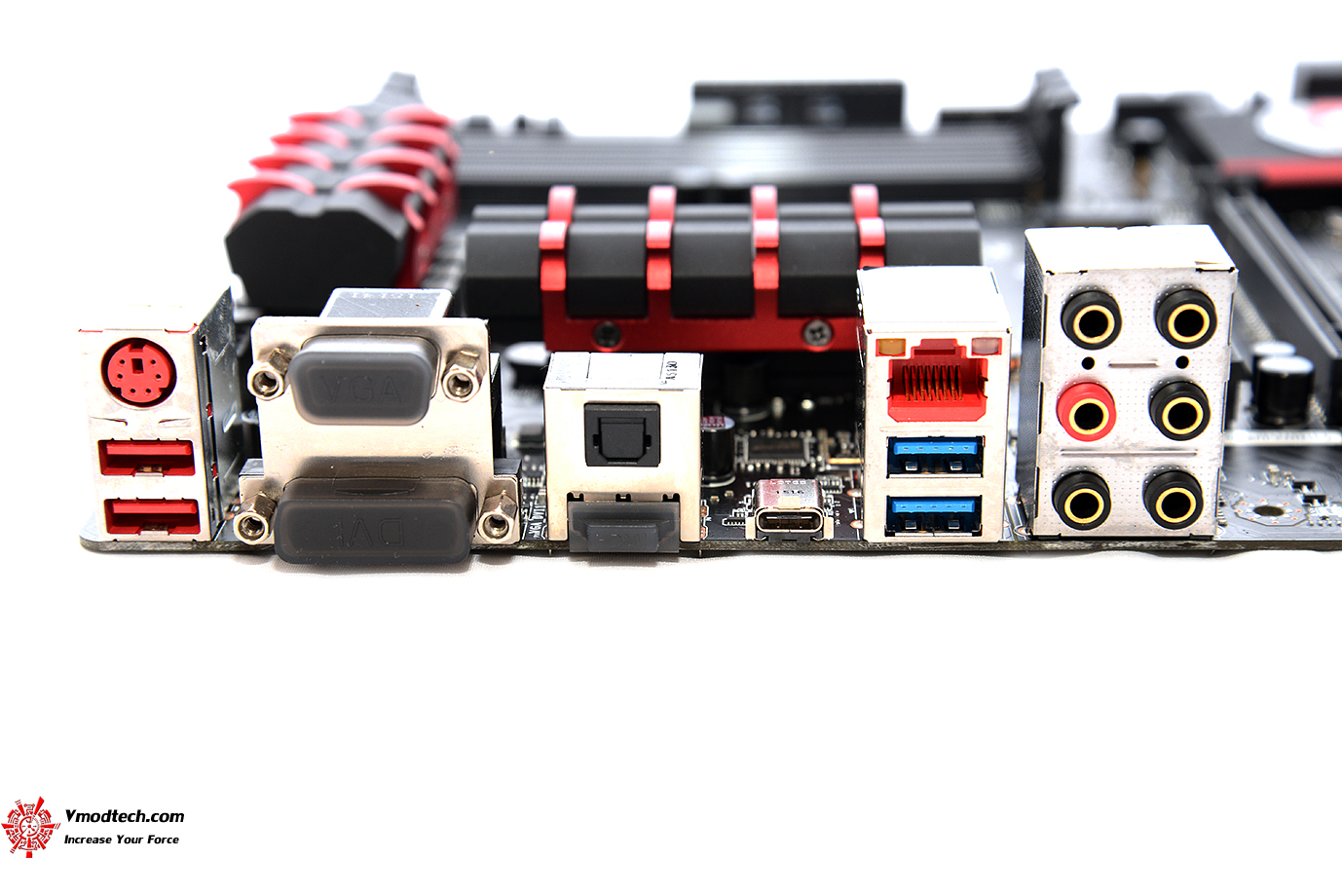

dsc_9095

พาแนลด้านหลังประกอบด้วย 1 x PS/2 keyboard/ mouse combo port , 1 x LAN (RJ45) port , 2 x USB 2.0 ports , 2 x USB 3.0 ports , 1 x USB 3.1 (Type-C) port , 1 x VGA connector , 1 x DVI-D connector , 6 x OFC audio jacks , 1 x HDMI port

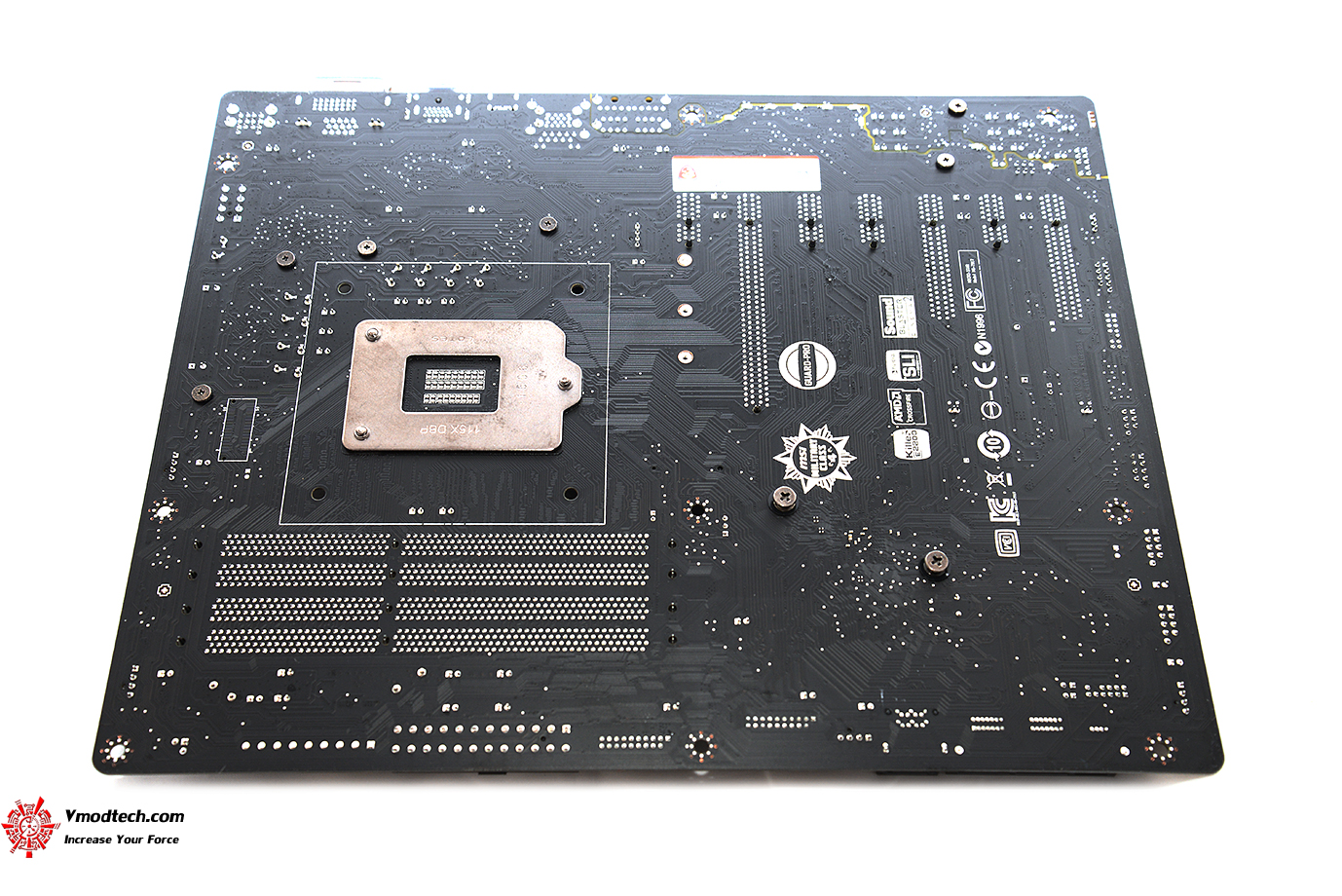

dsc_9106

PCB ด้านหลังสีดำสนิทครับ

เราไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...
