Intel Core i9 7980XE and Asrock X299 Taichi Review : Motherboard Appearance (2/8)

Package Appearance

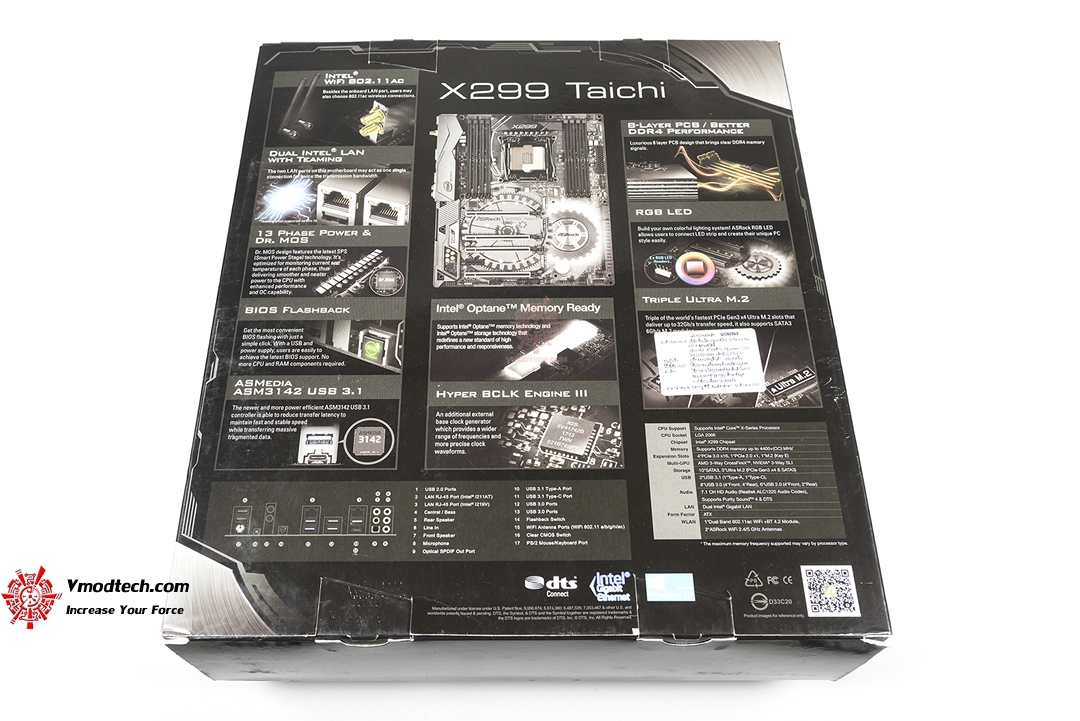

กล่องบรรจุ Asrock X299 Taichi นั้น จะมีขนาดกลางครับ ทั้งด้านหล้าและด้านหลังกล่องมีการนำเสนอรายละเอียดของบอร์ดเอาไว้เยอะและครอบคลุมคุณสมบัติเด่นของบอร์ดนี้อย่างครบถ้วน

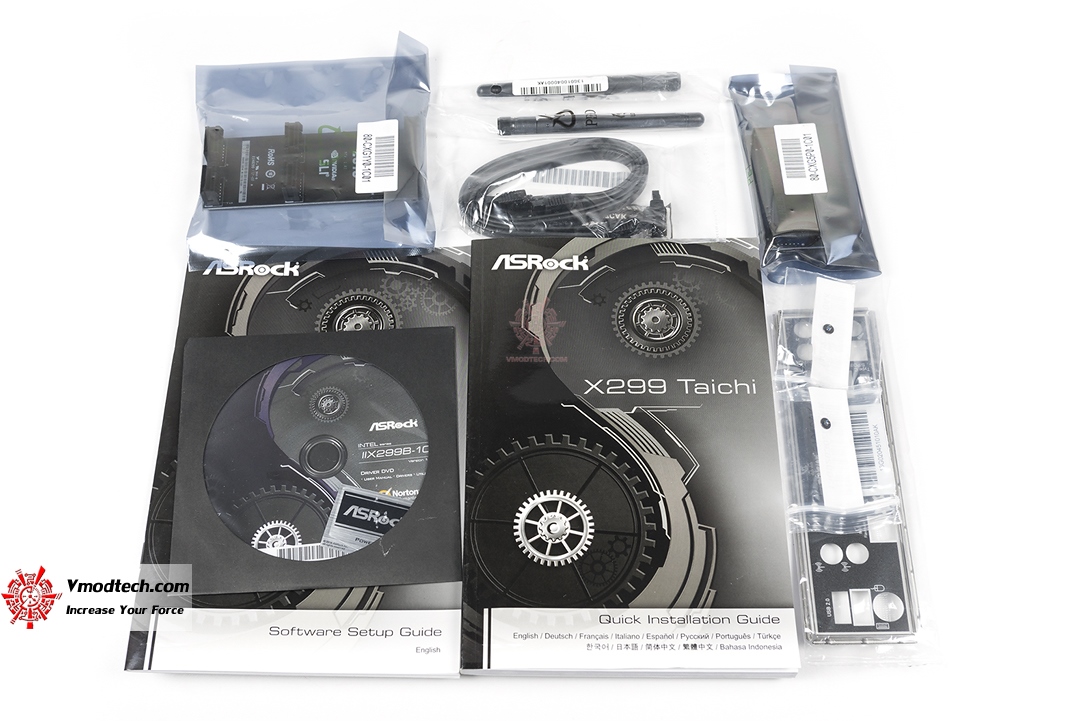

บรรดาสายต่างๆรวมถึงคู่มือ แผ่น Driver, HB Bridge ที่แถมมาให้ในกล่อง (ผมไม่แน่ใจว่าตัวขายจริงจะมีอุปกรณ์ในกล่องมากกว่านี้หรือเปล่านะครับ เพราะตัวที่ได้รับมานี้เป็นแซมเปิ้ลสำหรับเทสเท่านั้น)

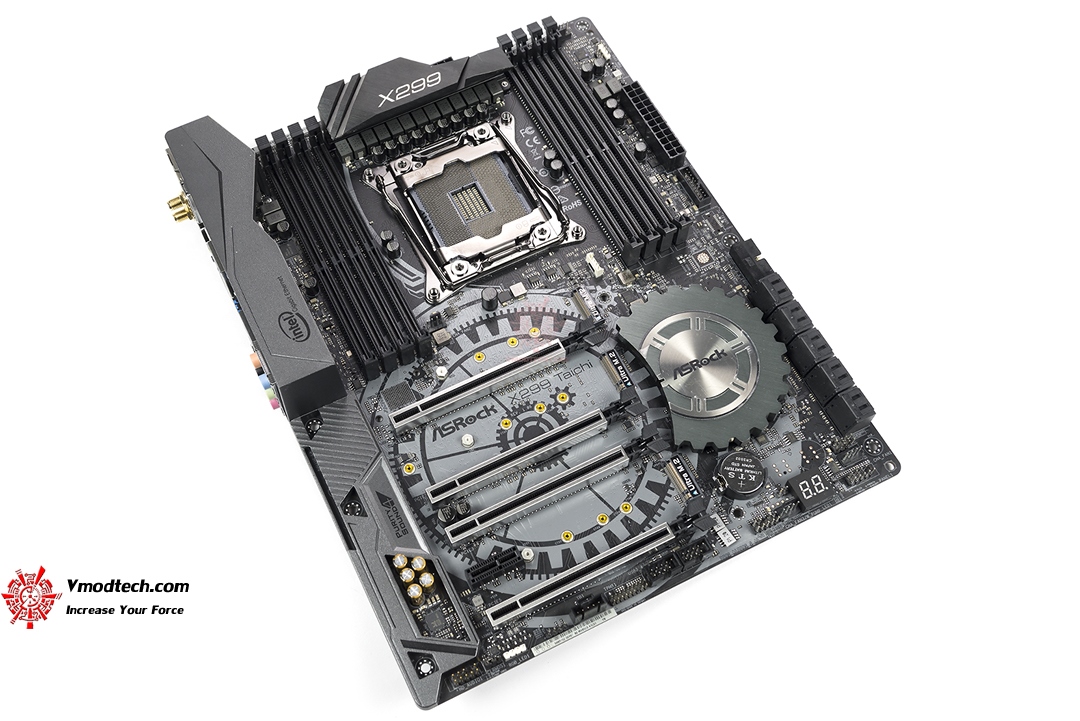

หน้าตา บอร์ดแบบเต็มๆครับ การปรับแต่งให้มีพื้นฐานเป็นสีดำสลับกับเทา

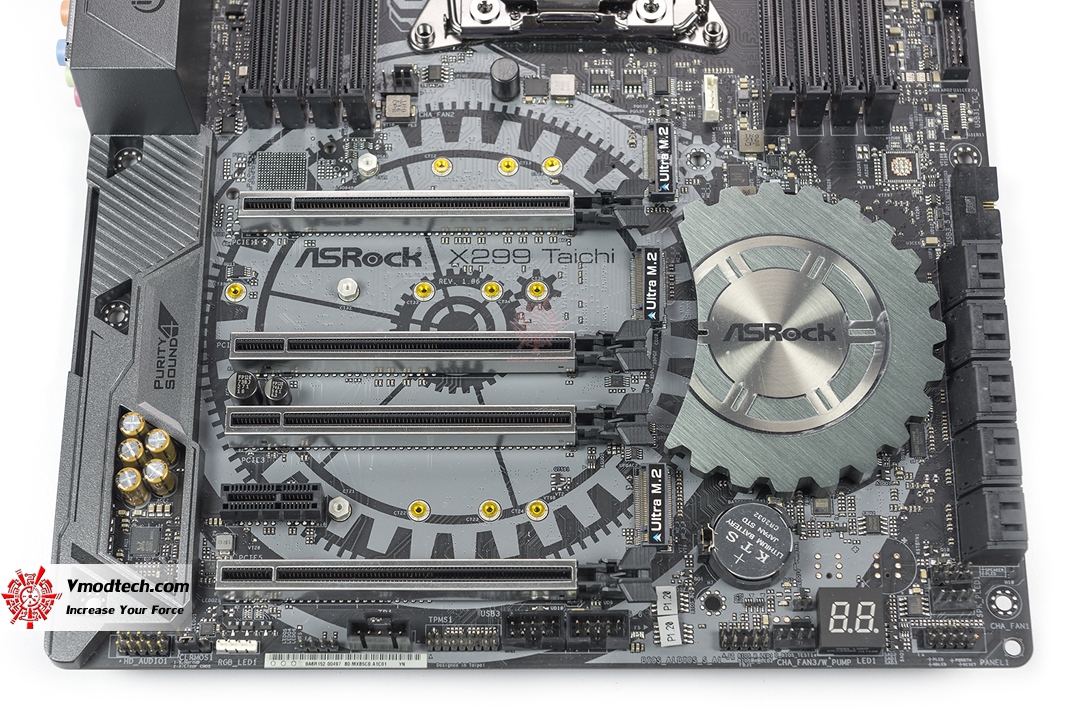

บริเวณสล๊อด PCIe ครับ ซึ่งสล๊อดแบบ 16X จะมีมาให้สี่ช่อง และแบบ 1X อีกสองช่อง ความสามารถในการเสียบใช้งานกราฟฟิกการ์ดที่ขึ้นอยู่กับเลนของ CPU ที่ใช้งาน

- Support x16/x16/x8 mode with the 44-lane CPU.* - Support x16/x8/x4 modes with the 28-lane CPU.* - Support x8/x8/x0, x8/x4/x4 modes with the 16-lane CPU.*

และนอกจากนั้น บริเวณนี้จะเห็นพอร์ทการเชื่อมต่อแบบ M.2 มาให้สามช่องครับ

- 1 x Ultra M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)** - 2 x Ultra M.2 Sockets (M2_1 and M2_3), support M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**

ที่ด้านข้างของบอร์ดบริเวณพอร์ท SATA III

- 8 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel^® Rapid Storage Technology 15 and Intel^® Smart Response Technology), NCQ, AHCI and Hot Plug*

- 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug

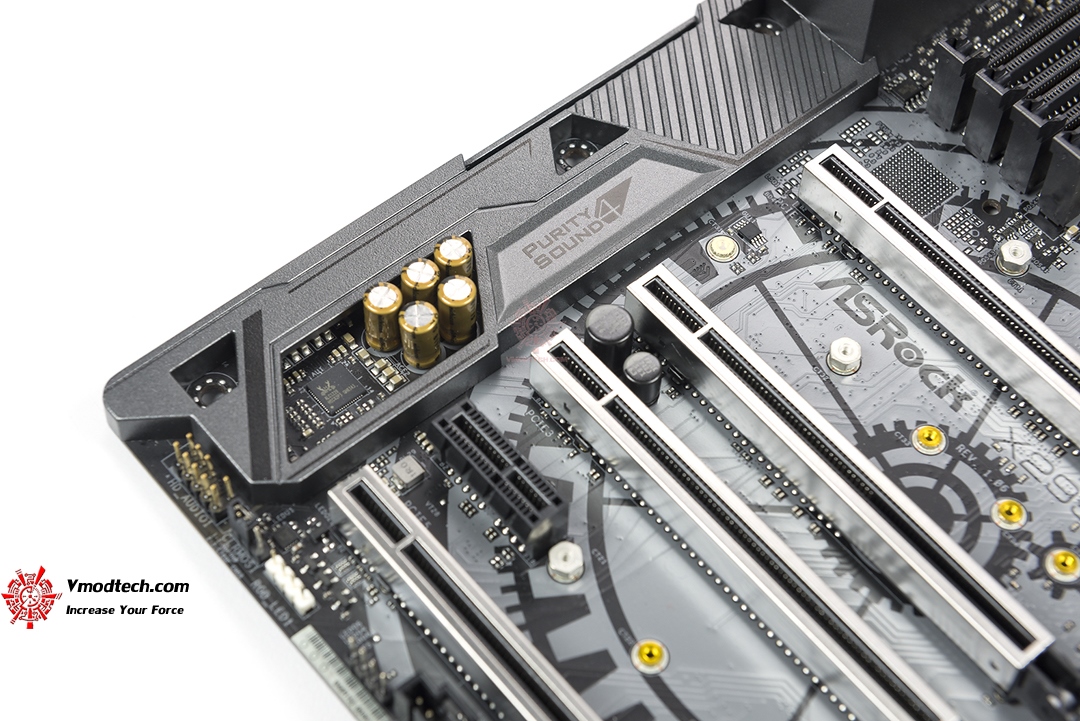

บริเวณขอบภาคเสียงซึ่งมาเธอร์บอร์ดหลายๆแบรนด์ในตอนนี้เน้นมากครับโดยเลือกใช้คาปาซิเตอร์แบบออดิโอเกรด

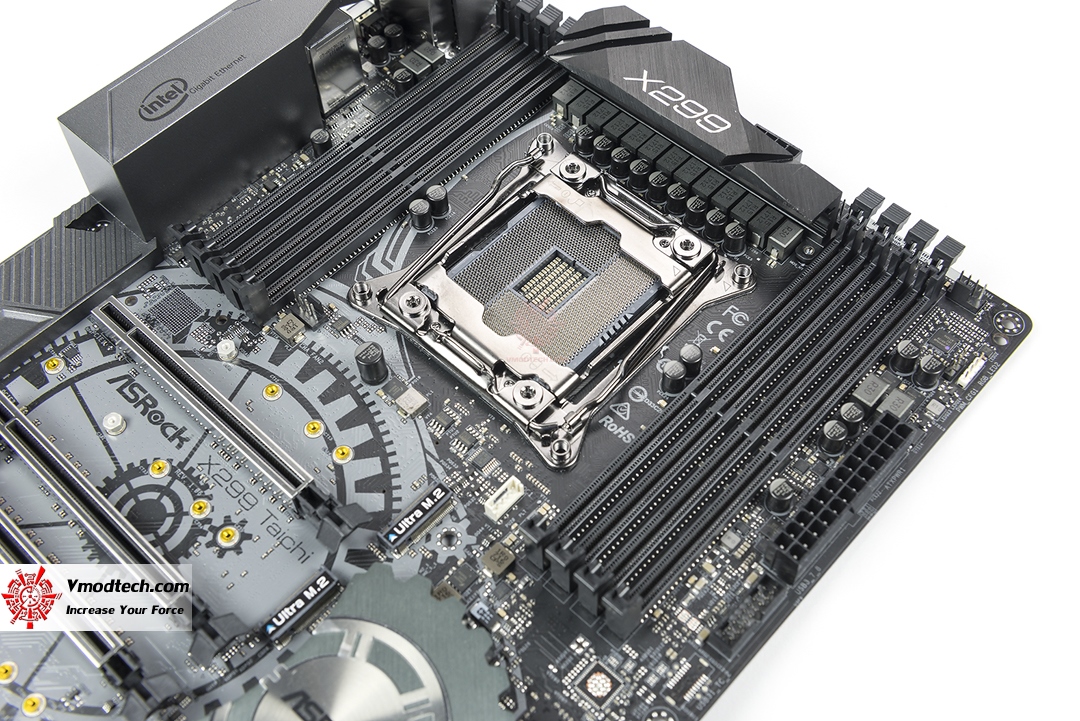

บริเวณโซนที่ติดตั้งแรมครับ ตัวบอร์ดนั้รองรับแรมหลากหลายครับ

- Quad Channel DDR4 Memory Technology

- 8 x DDR4 DIMM Slots

- Supports DDR4 4400+(OC)* / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133 non-ECC, un-buffered memory

- Supports non-ECC RDIMM (Registered DIMM)

- Max. capacity of system memory: 128GB**

- Supports Intel^® Extreme Memory Profile (XMP) 2.0

- 15μ Gold Contact in DIMM Slots

ด้านบนของบอร์ดจะเป็นที่เสียบไฟเลี้ยง CPU แบบแปดพินหัวเดียวครับ

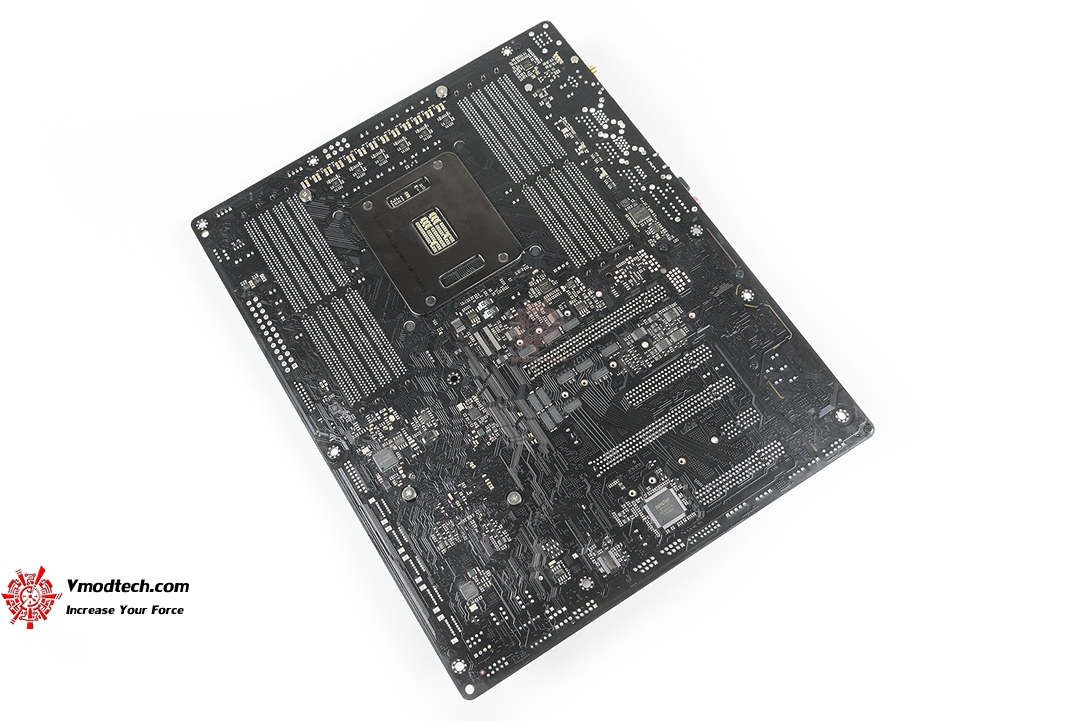

ด้านหลังของบอร์ดก็โล่งๆครับ

.
