Intel NUC 11 Performance kit - NUC11PAHi7 with Intel 670P 1TB SSD Review
 < 1 2 3 4 5 >  Last ›

Intel NUC 11 Performance kit Appearance

dsc_2153

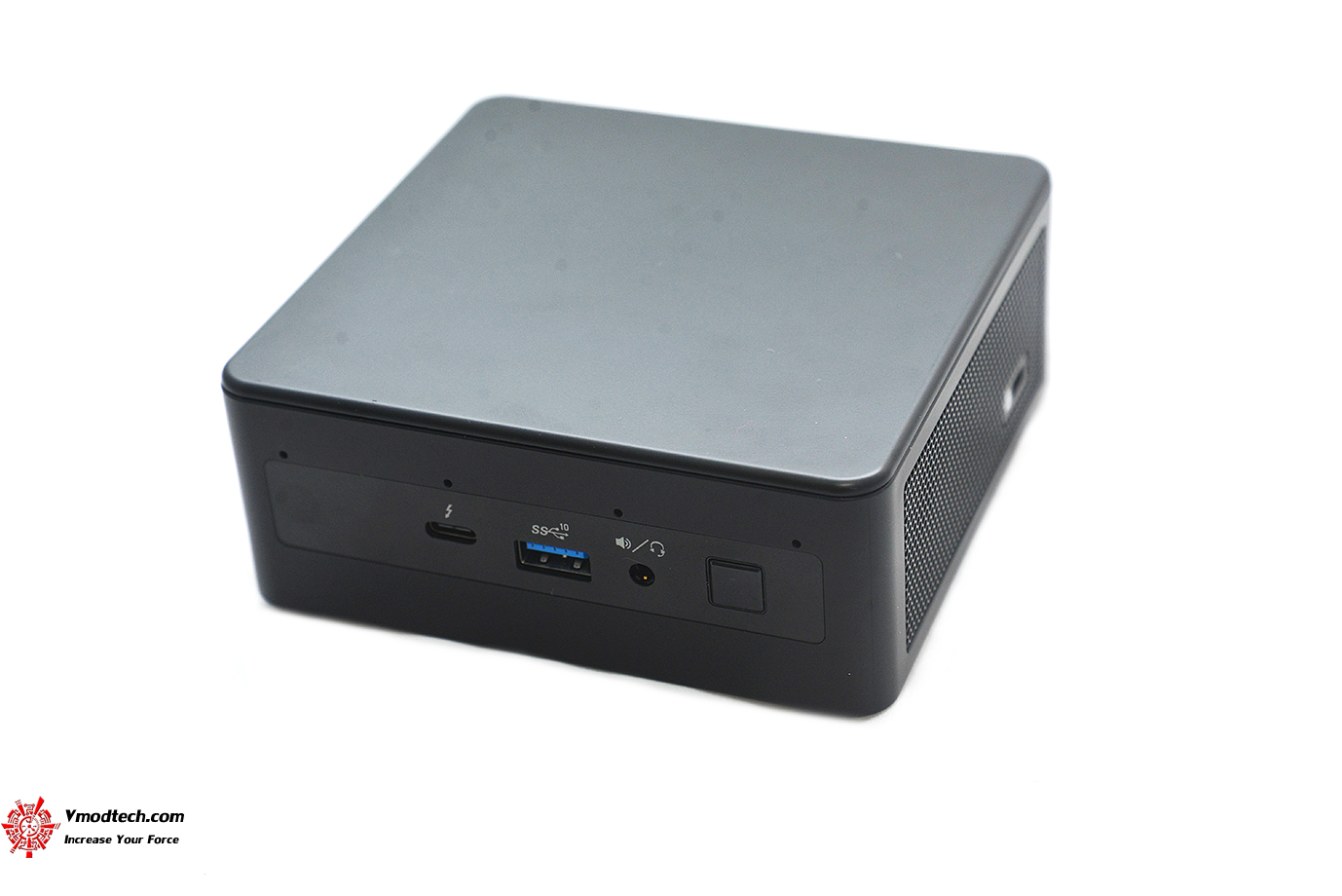

ตัวเครื่อง Intel NUC 11 Performance kit นั้นเป็นสีดำสนิทขนาดกระทัดรัด

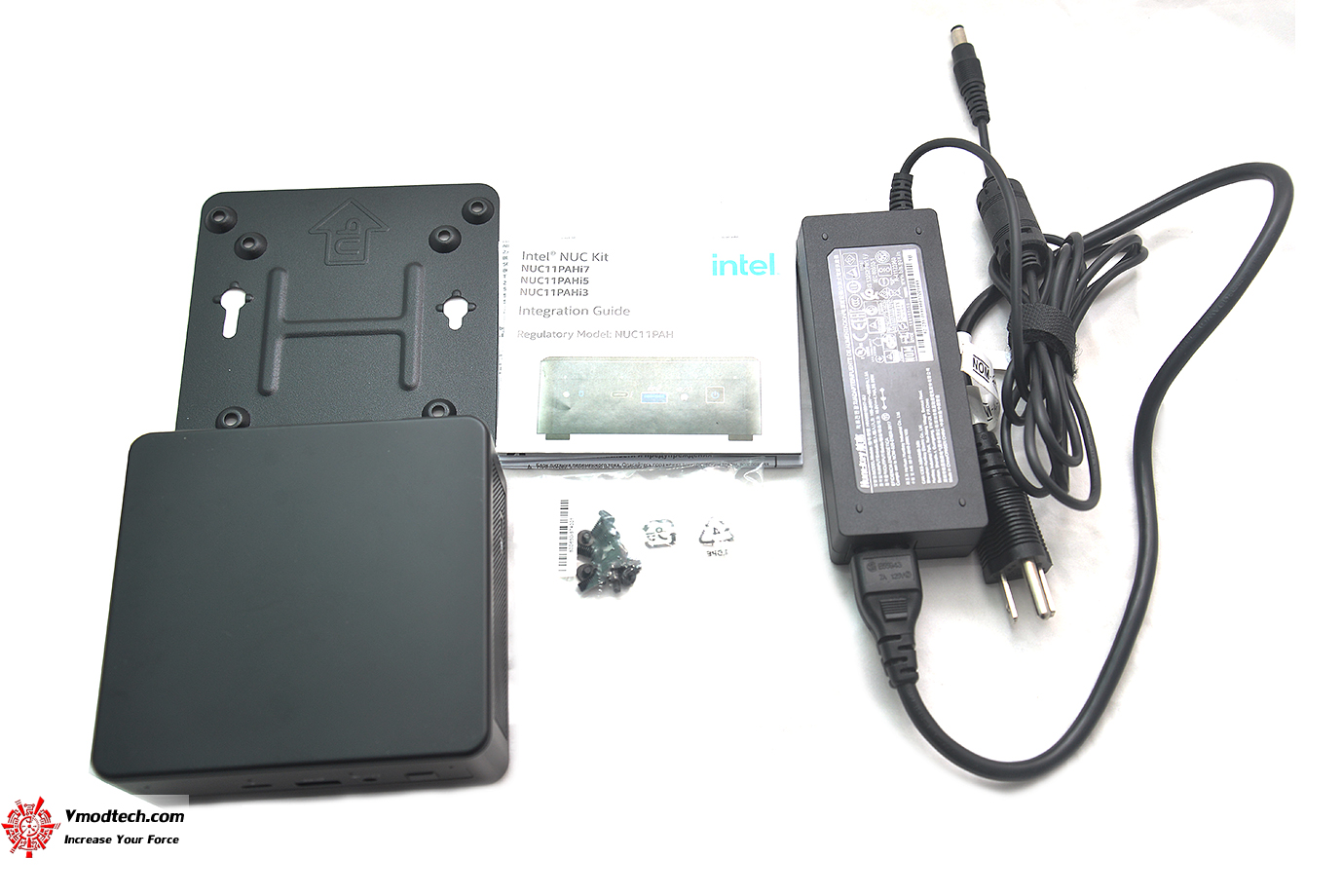

dsc_2360

อุปกรณ์ที่ให้มามีตัวเครื่อง Intel NUC 11 Performance kit , สายไฟ AC , แผ่นยึดติดตั้งเข้ากับจอมอนิเตอร์ , คู่มือ และน๊อตครับ

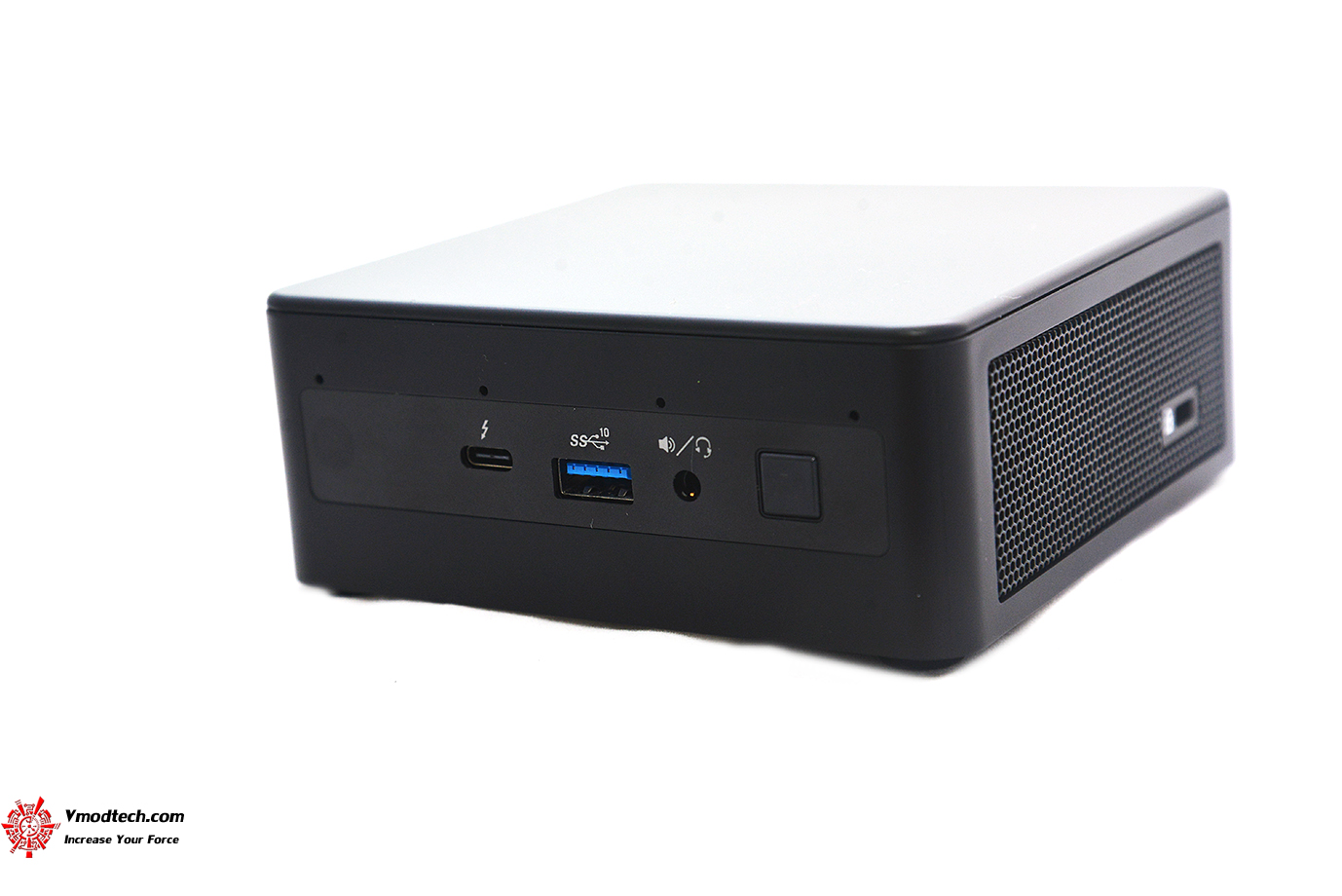

dsc_2196

ด้านหน้าตัวเครื่องจะมีปุ่มกด Power ช่องแจ๊ค 3.5 Audio , 2x front (Type-A, Type-C) ครับ

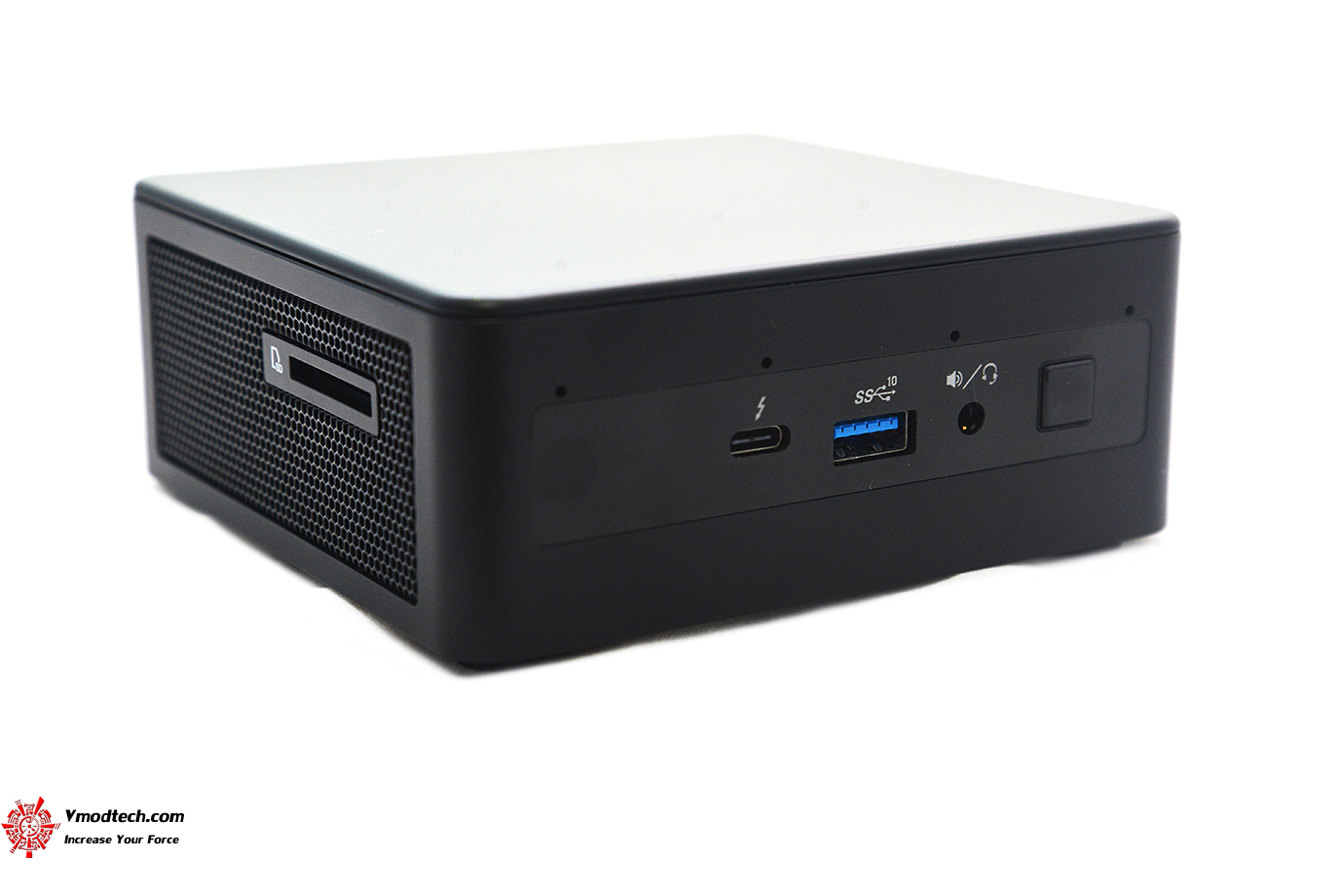

dsc_2203

ขนาดตัวเครื่อง 117 x 112 x 51mm

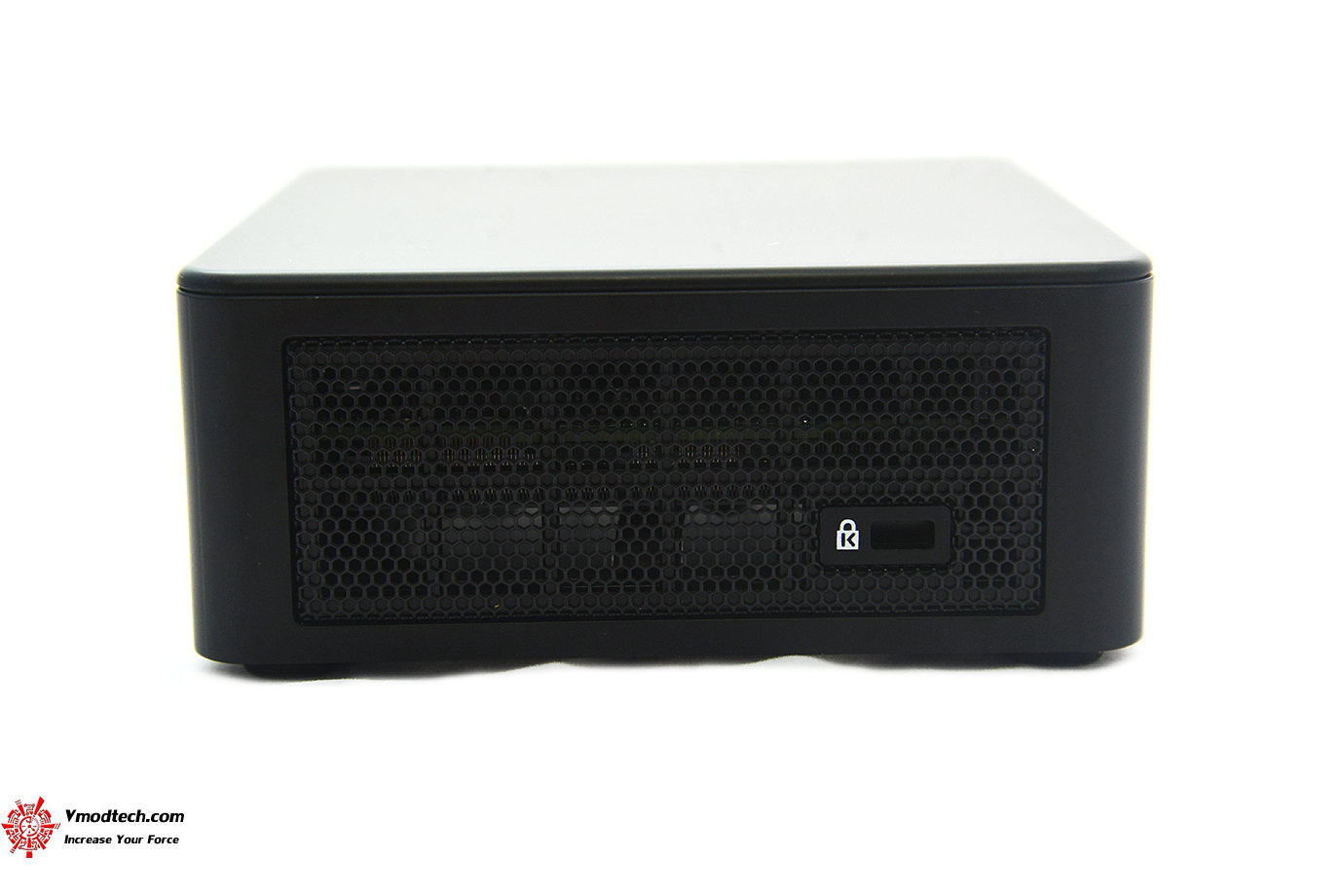

dsc_2177

ด้านข้างมี Karnel Lock เอาไว้ให้ใช้งาน พร้อมช่องระบายอากาศครับ

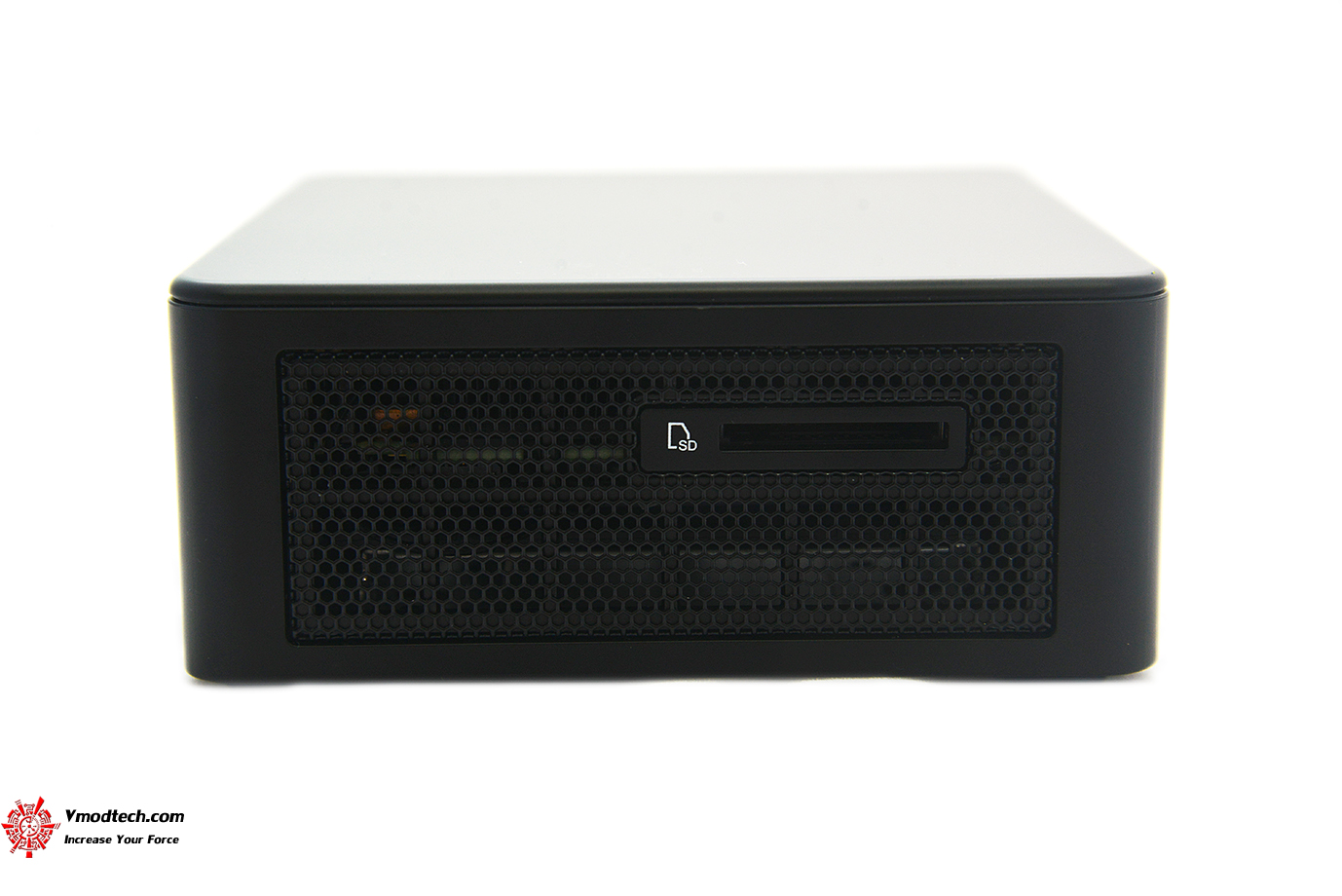

dsc_2193

ด้านข้างอีกฝั่งจะเป็นช่อง SDXC with UHS-II support

dsc_2188

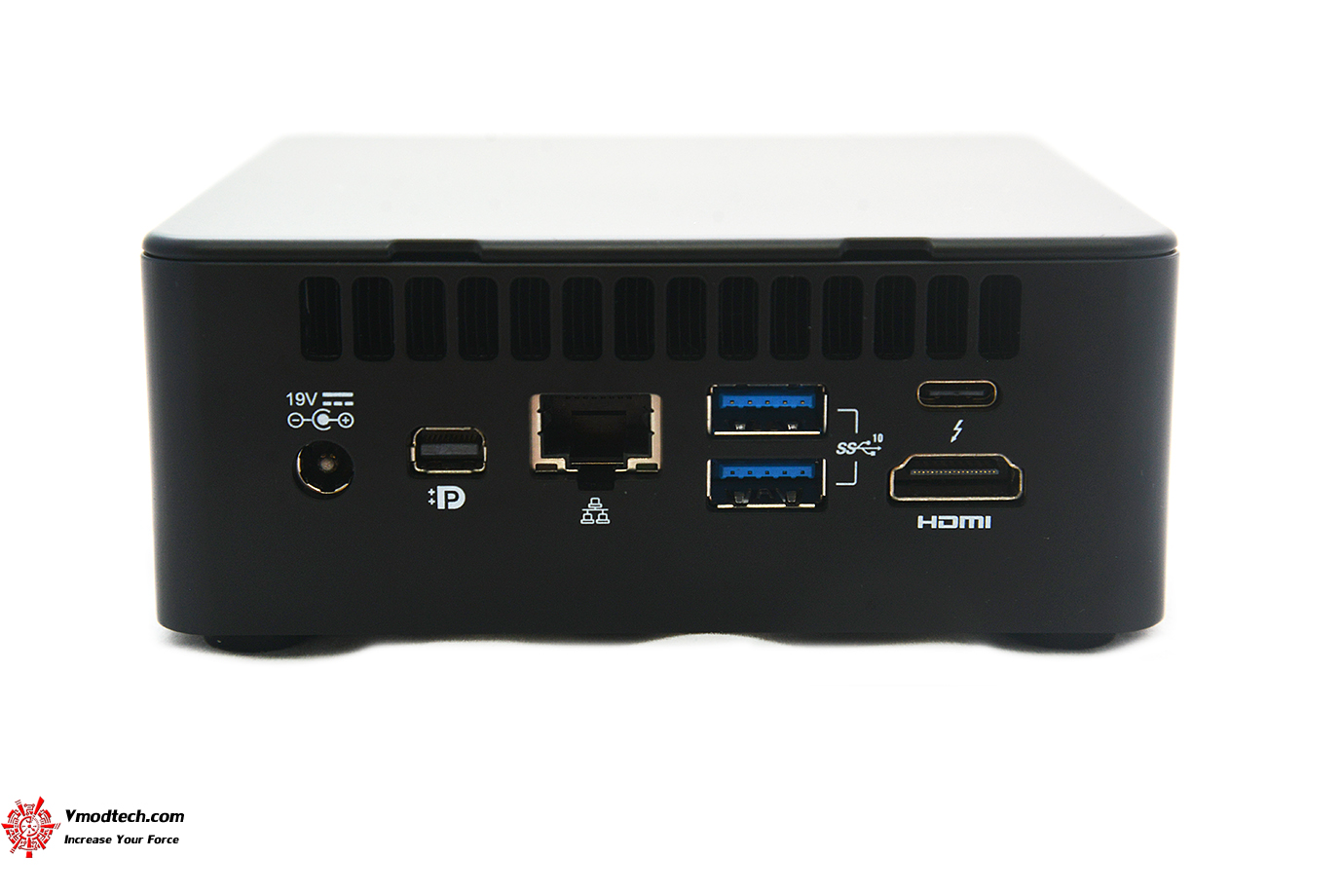

อินเตอร์เฟสด้านหลังประกอบด้วย 3x rear USB 3.1 Gen2 (2x Type-A, Type-C); USB 2.0, USB 3.1 Gen2 via internal headers , 7.1 digital (HDMI mDP); L+R mic (F) , Intel® Ethernet Controller i225-V , Intel® Wi-Fi 6 AX201

dsc_2208

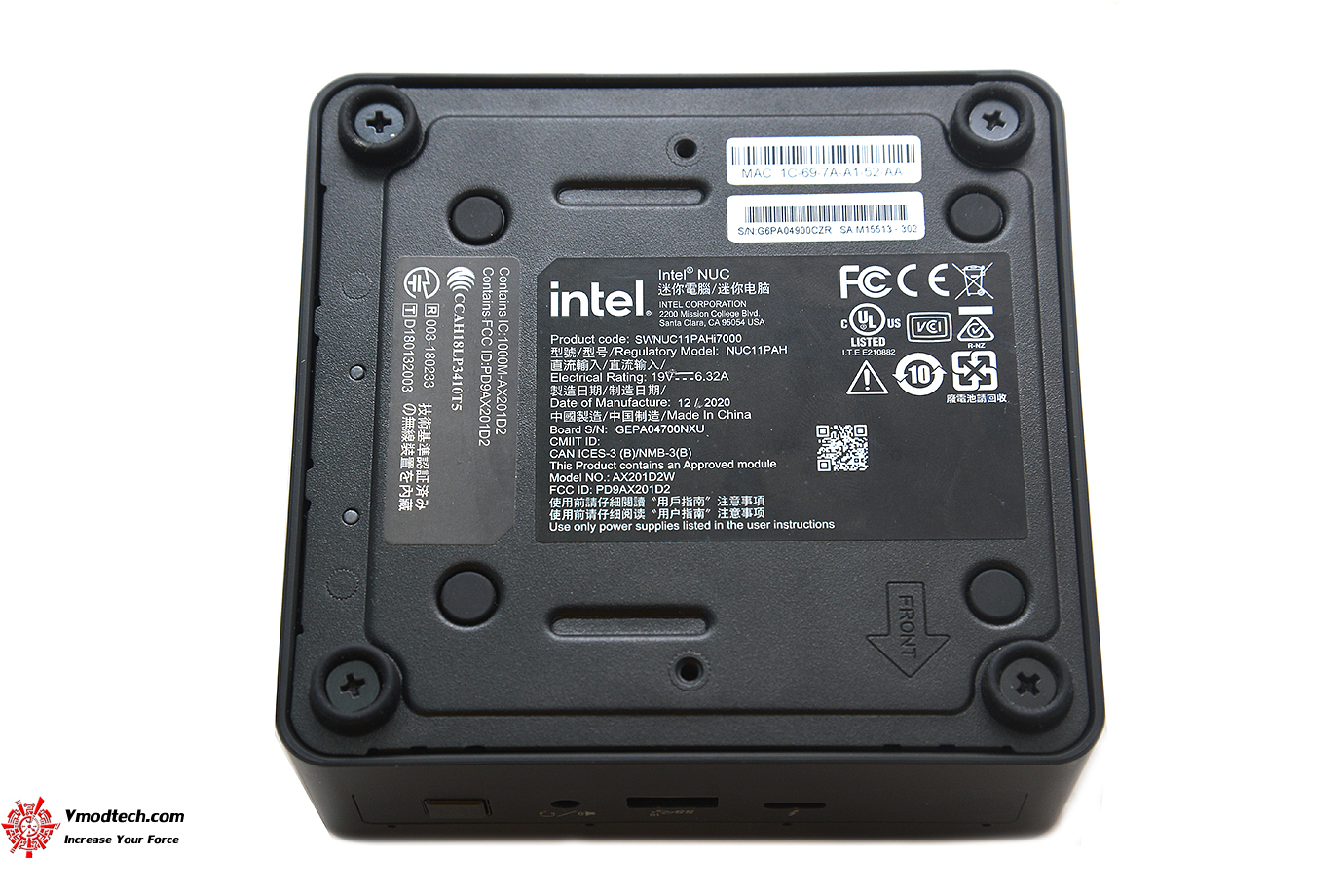

ฝาด้านท้ายสามารถจะเปิดได้เพื่ออัพเกรดอุปกรณ์อื่นๆ ลงไปได้ครับ ทำแค่ขันน๊อตยึด 4ตัว ก็ถอดออกได้แล้วครับ แต่ต้องระวังสายแพนิดนึงนะครับ

dsc_2213

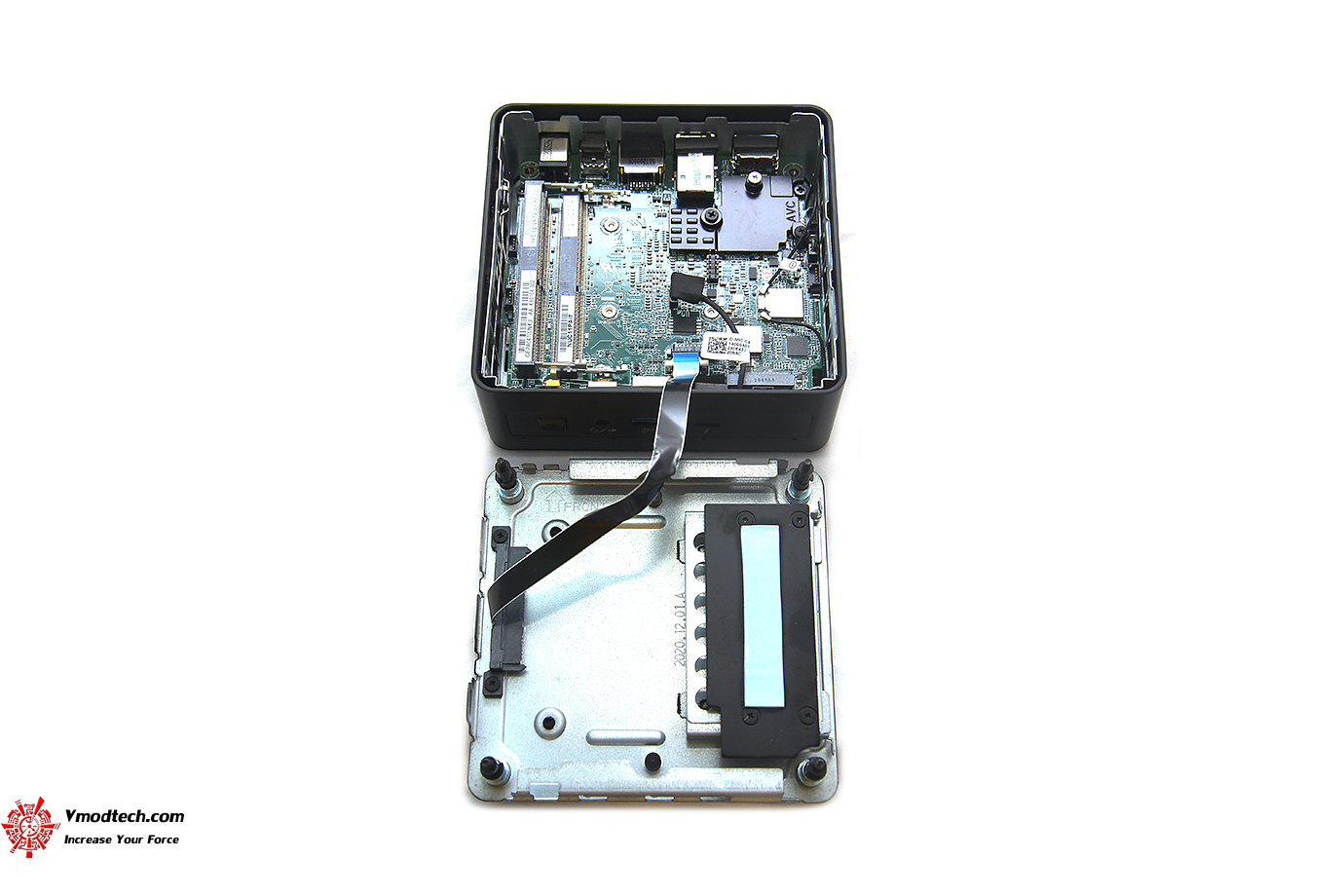

เมื่อเปิดออกมาก็จะพบตัวเมนบอร์ดด้านในที่สามารถอัพเกรดแรม SSD M.2 และ SATA ใส่ HDD หรือ SSD ลงไปได้ครับ

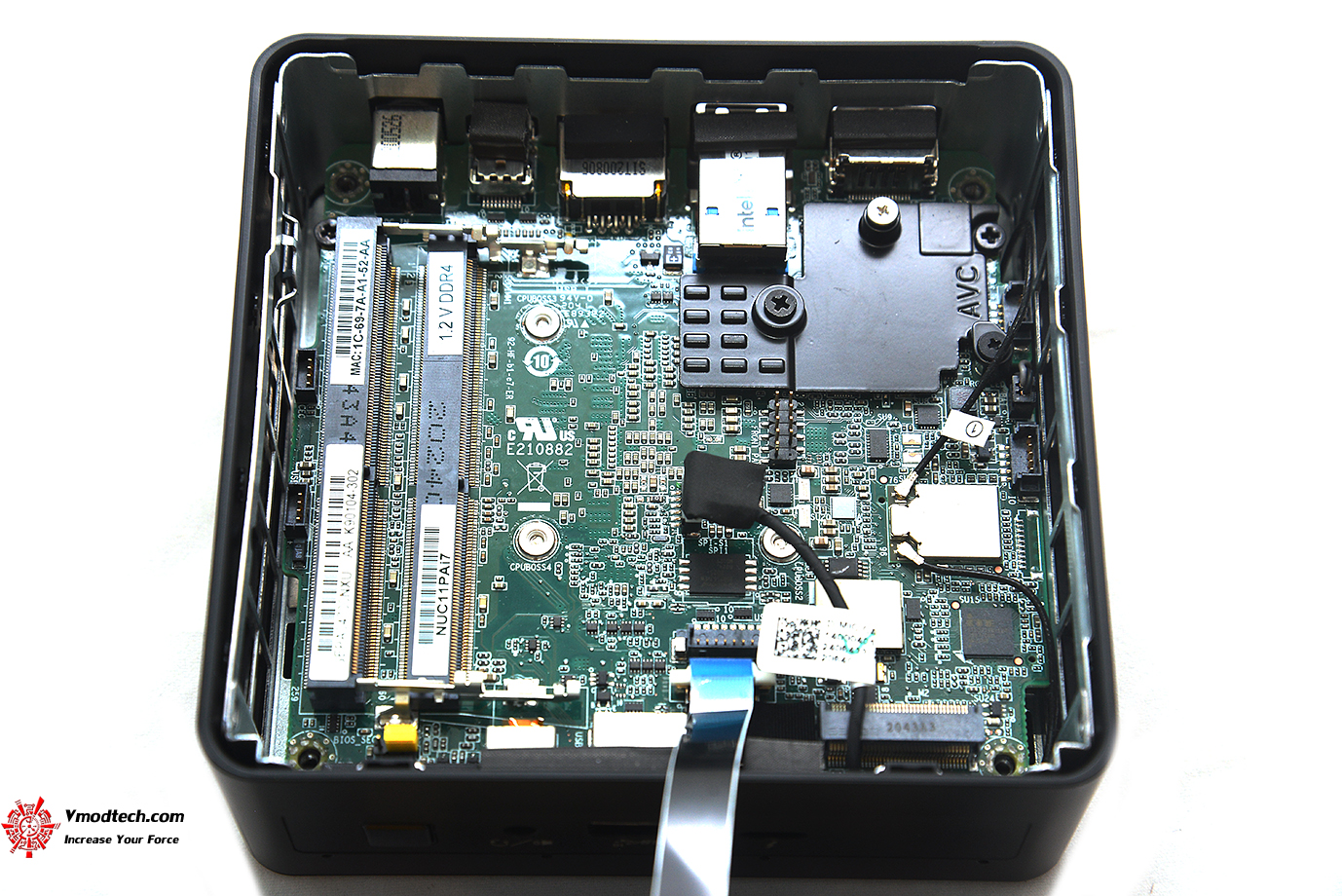

dsc_2214

พื้นที่ PCB นั้นเป็นสีเขียงการติดตั้งอุปกรณ์ลงไปทำได้ไม่ยากครับ

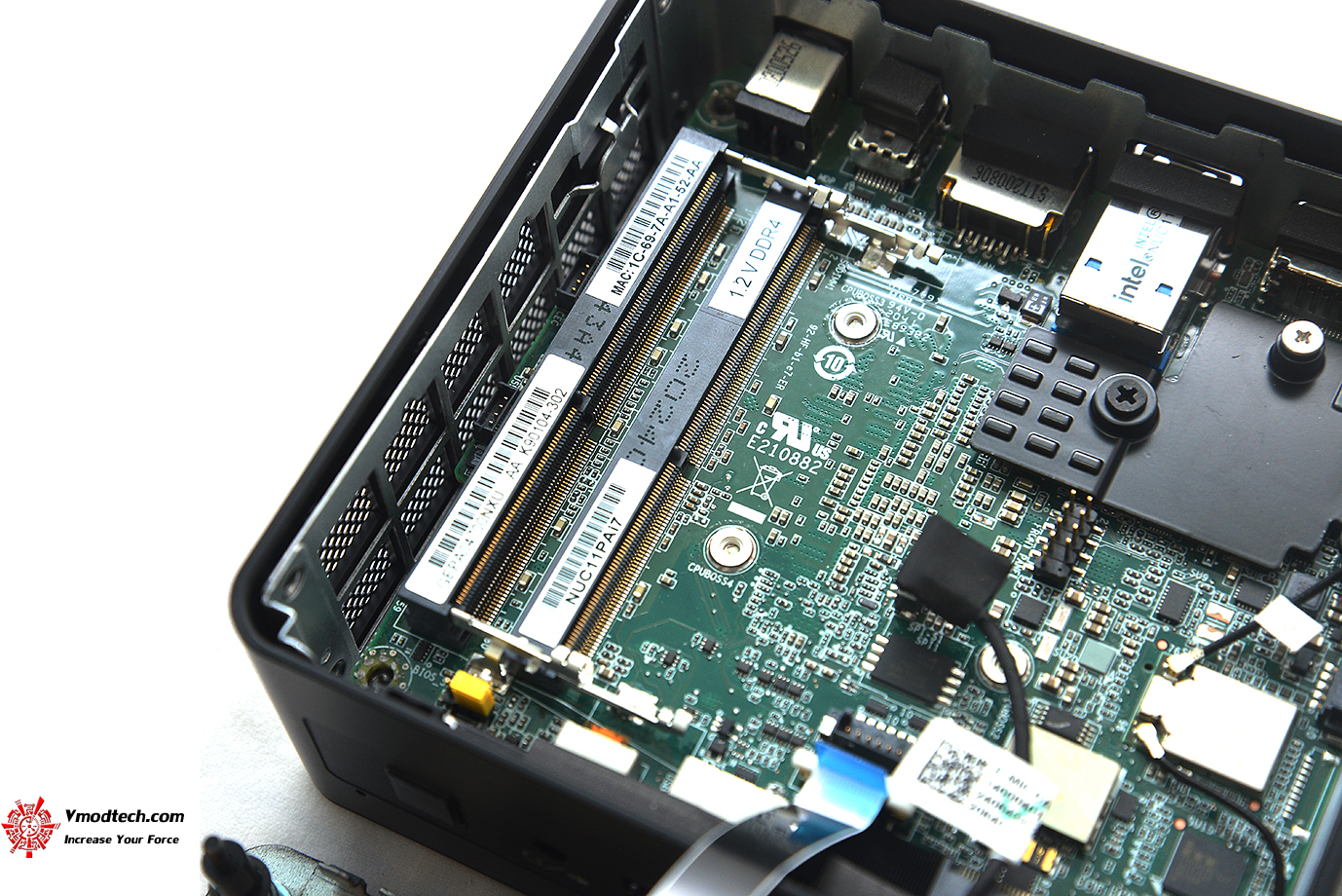

dsc_2221

แรมที่ให้มามีสองช่องในการอัพเกรดครับ รองรับสูงสุด 64GB แบบ DDR4-3200 1.2V SO-DIMM นั่นเองครับ

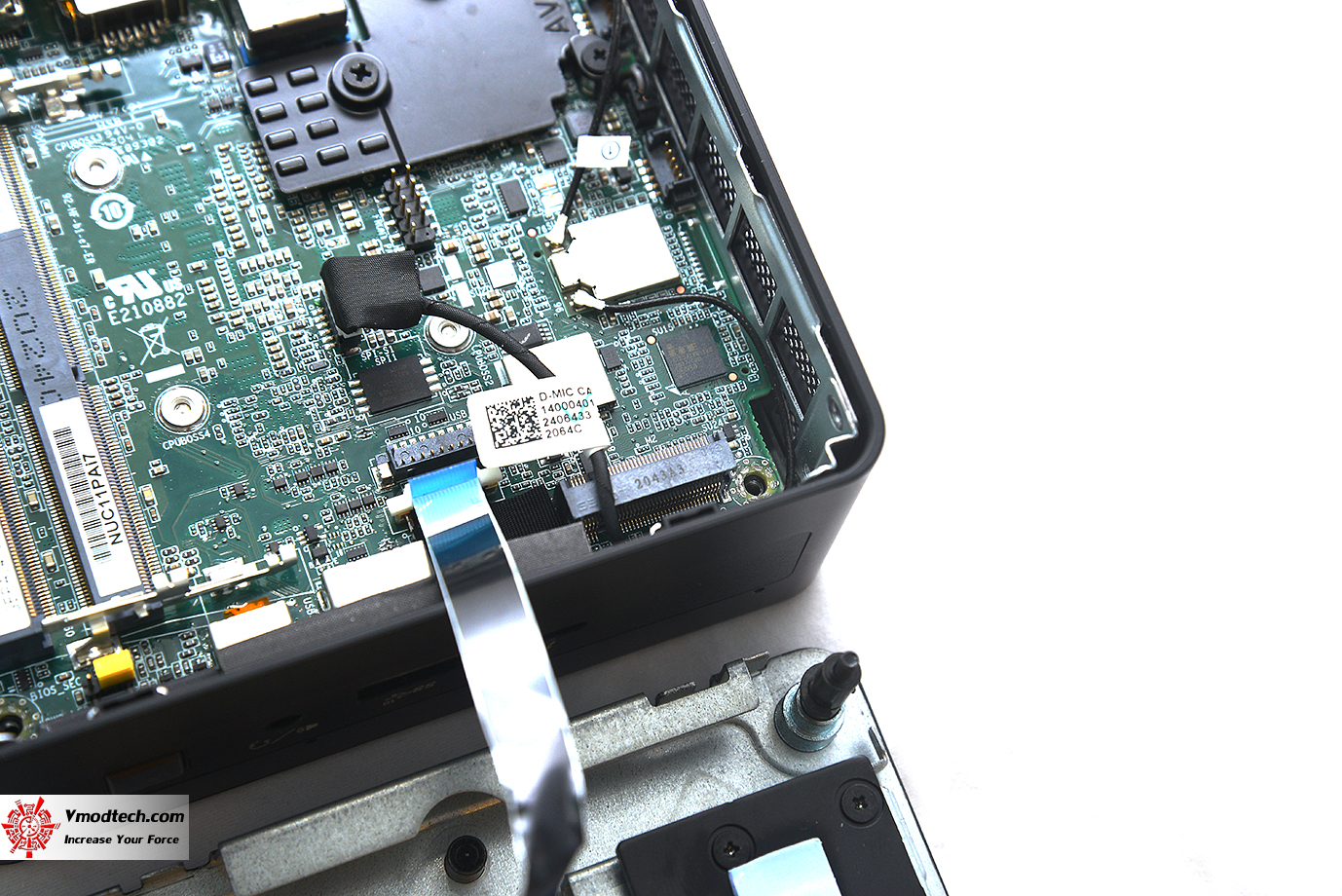

dsc_2227

ช่อง M.2 มีให้ทั้งหมด 1ช่องครับในการอัพเกรด M.2 slot with PCIe X4 lanes

dsc_2231

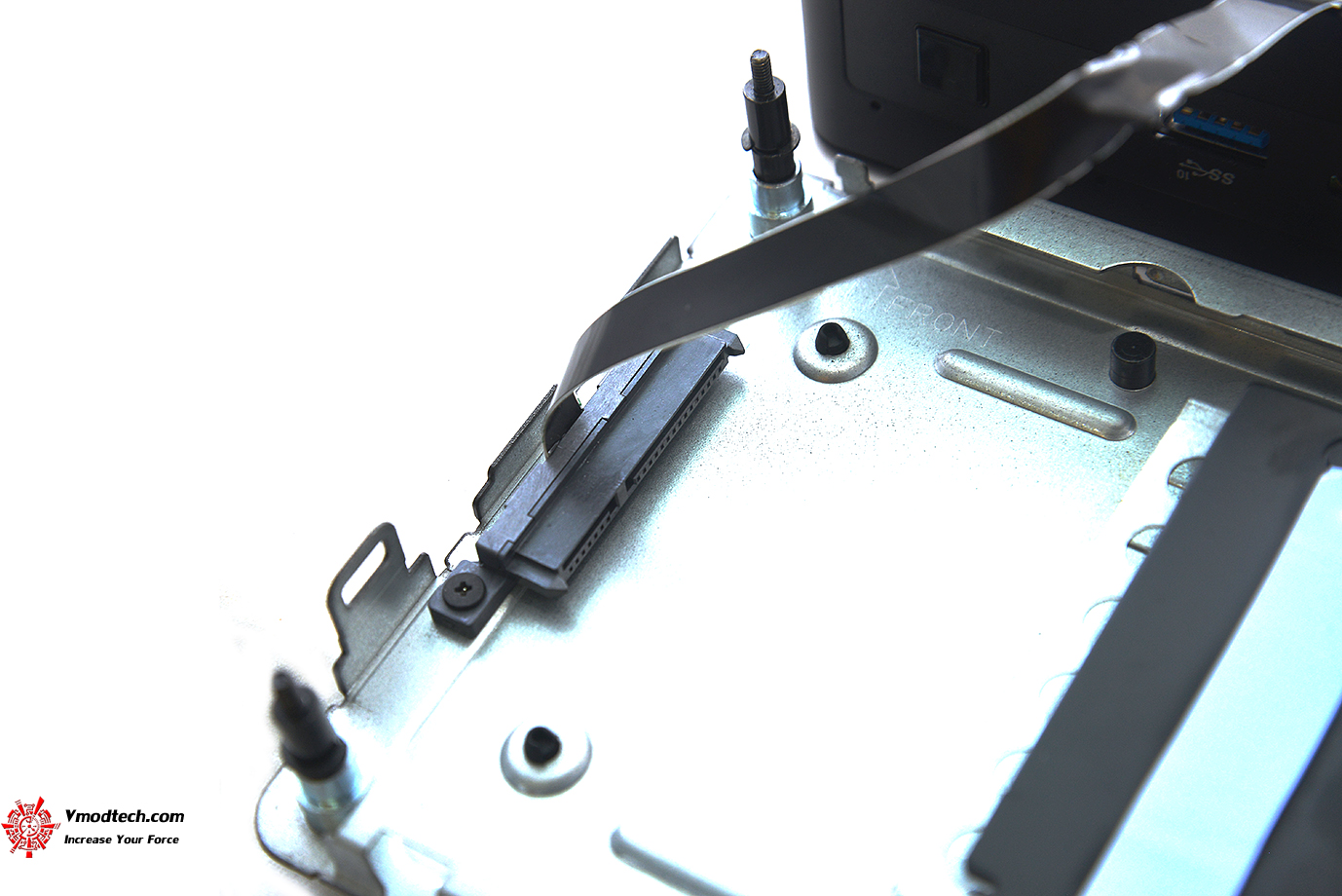

ช่อง SATA เอาไว้อัพเกรด SSD หรือ HDD เพิ่มเติมได้ครับที่ฝาปิด

dsc_2241

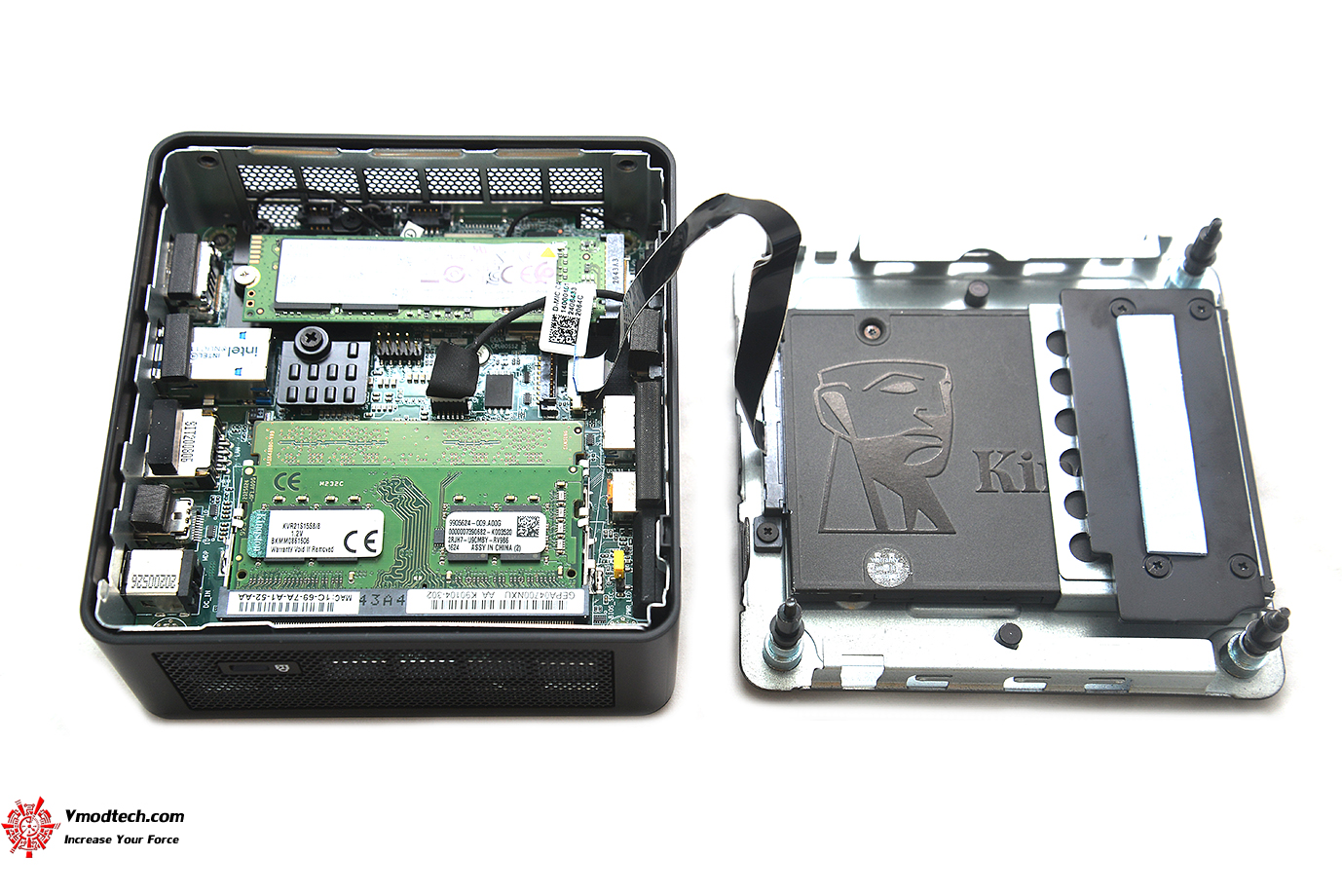

ผมทำการอัพเกรดทั้งแรมและ SSD รวมทั้ง M.2 ครบหมดทุกจุดครับ

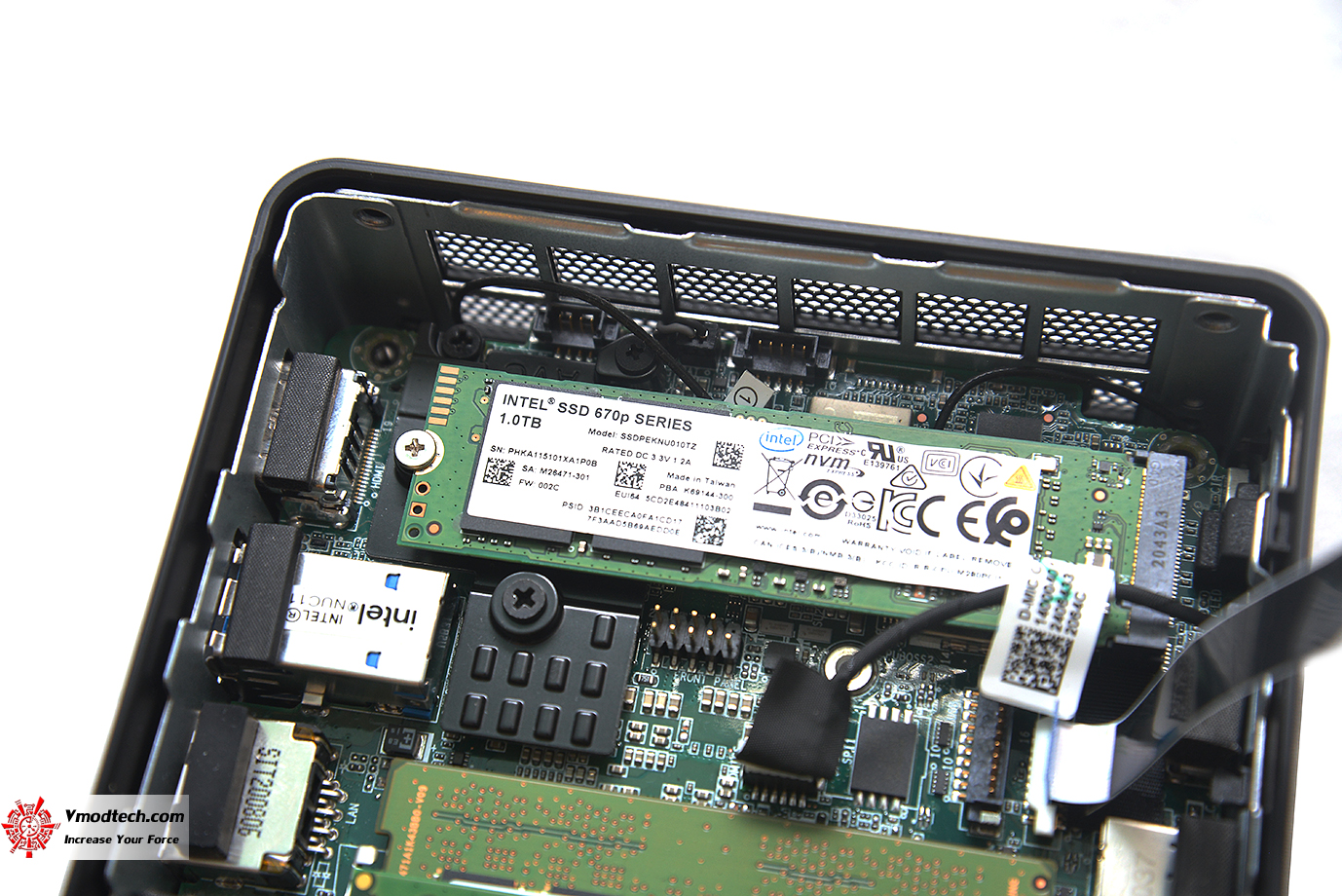

dsc_2250

M.2 ที่ผมอัพเกรดติดตั้งลงไปคือ Intel 670P 1TB SSD ที่จะทำการทดสอบร่วมด้วยในวันนี้ครับ

dsc_2326

dsc_2279
