MSI X399 GAMING PRO CARBON AC Appearance

dsc_2076

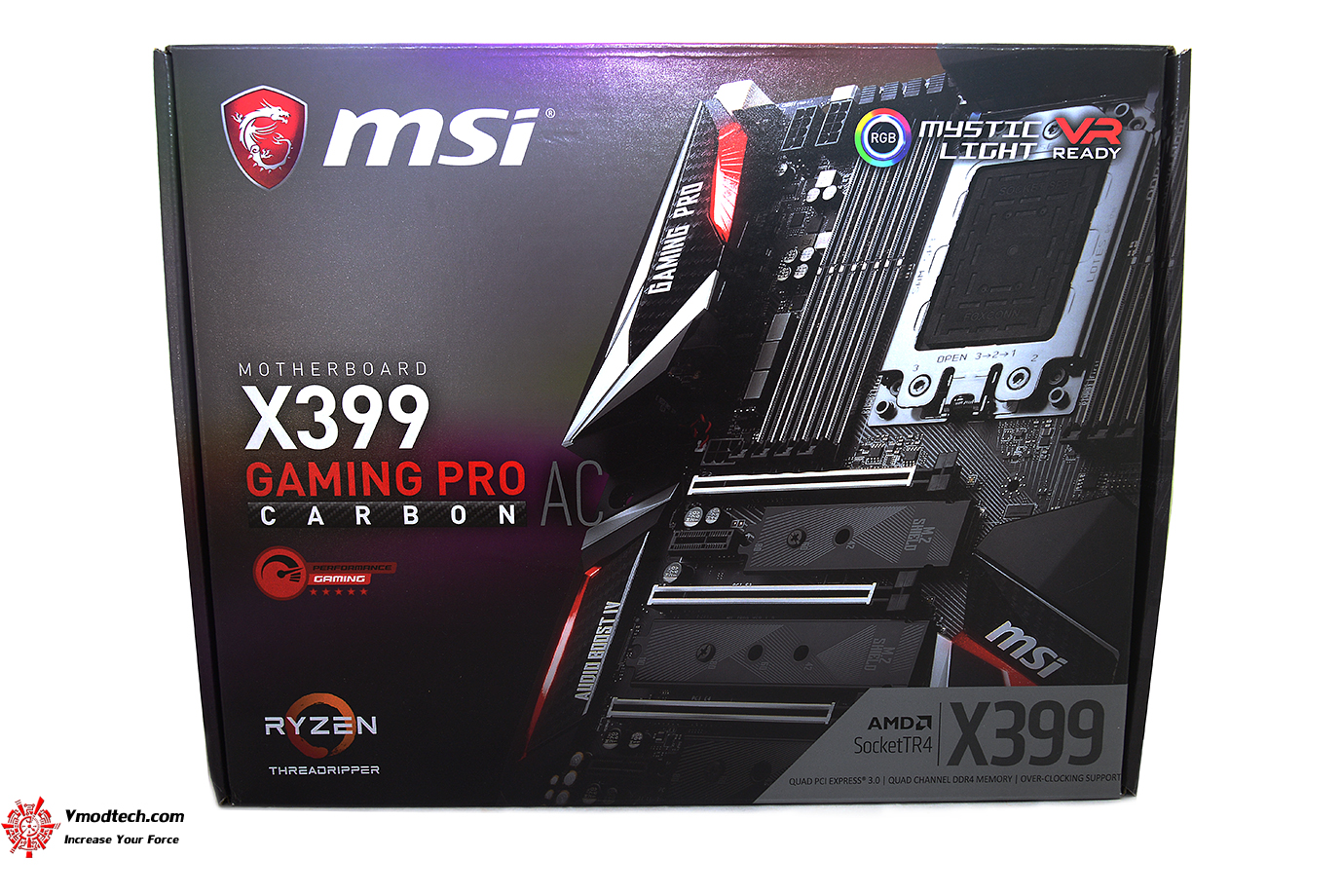

มากันในกล่องสีดำสลับโทนสี RGB  สวยงามมากๆ บอกชื่อรุ่น MSI X399 GAMING PRO CARBON AC ไว้ชัดเจนครับ

dsc_2080

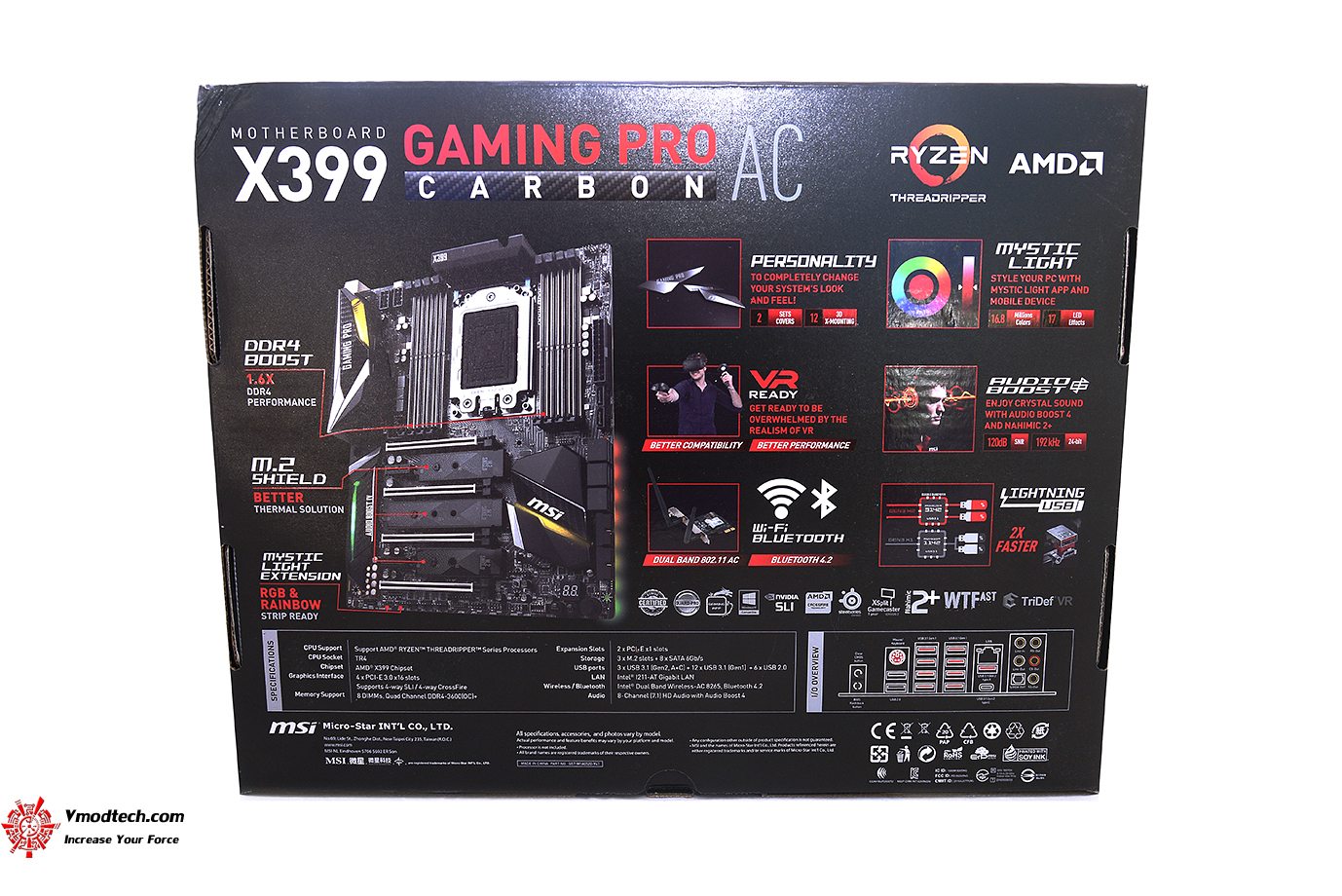

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆอย่างครบครัน

dsc_2089dsc_2093

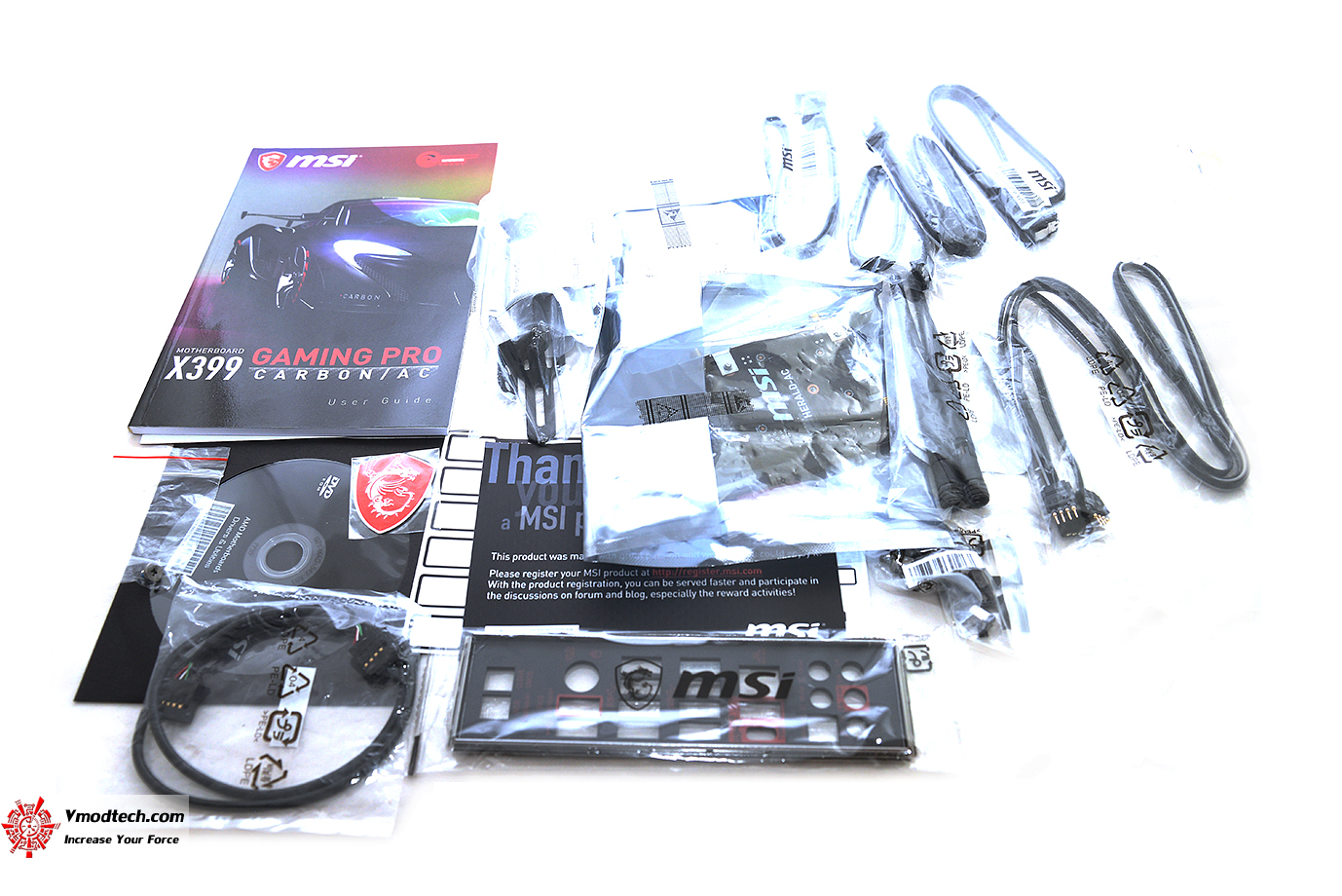

อุปกรณ์ ที่ให้มาประกอบด้วย แผ่นไดร์เวอร์ คู่มือ ฝาหลัง เสาไวไฟ 1ชุด น๊อตยึด M.2 สาย SATA 3ชุด สติีกเกอร์ต่างๆ ตราโลโก้ MSI สายบริด SLI  1ชุด สายไฟต่างๆ แผ่นยึดเมนบอร์ด ,  พร้อมชุดคิทโลดก้ MSI เอาไว้ให้ขาม๊อดตกแต่งกันตามสะดวก

dsc_2103

ขนาดของเมนบอร์ดอยู่ที่ 12 in. x 9.6 in. (30.4 cm x 24.3 cm) ATX Form Factor ใหญ่สุดนั่นเองครับ

dsc_2107

ดีไซน์สวยงามดุดัน เน้นโทนสีดำสลับด้วยลาย CARBON เหมือนบรรดารถแข่งเลยครับ

dsc_2110

ด้านบนของฮีตซิงค์เฟสไฟและชิบเซ็ตมีโลโก้ MSI สวยงามพร้อมมีไฟแสดงผลแบบ MYSTIC LIGHT LED RGB ให้อีกด้วยครับ สวยงามอลังการมากๆ ในยุคนี้อะไรๆก็ต้อง RGB ครับ

dsc_2114

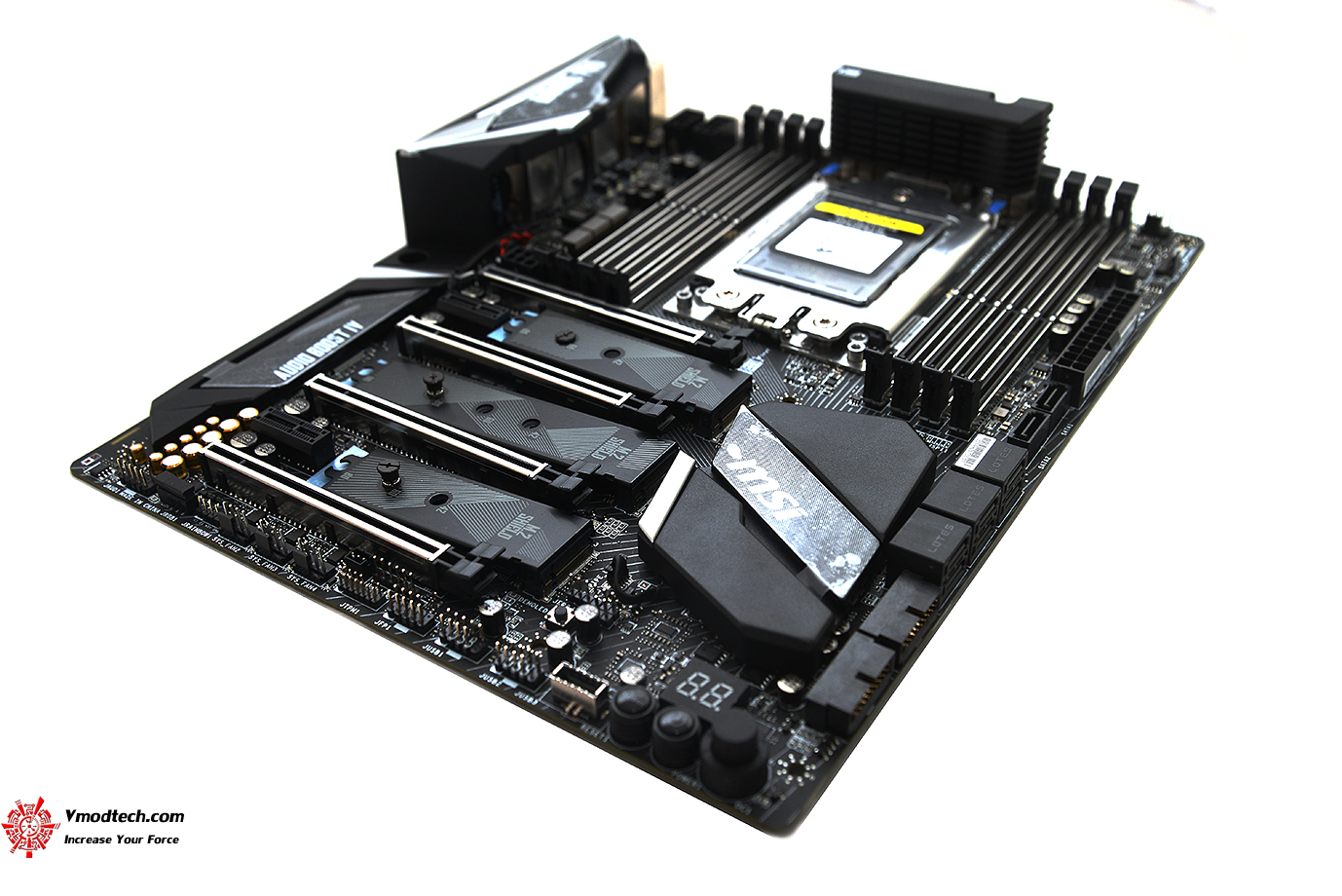

ตัวเมนบอร์ดจัดวางได้อย่างลงตัวสวยงามเน้นโทนสีดำที่ดุดัน

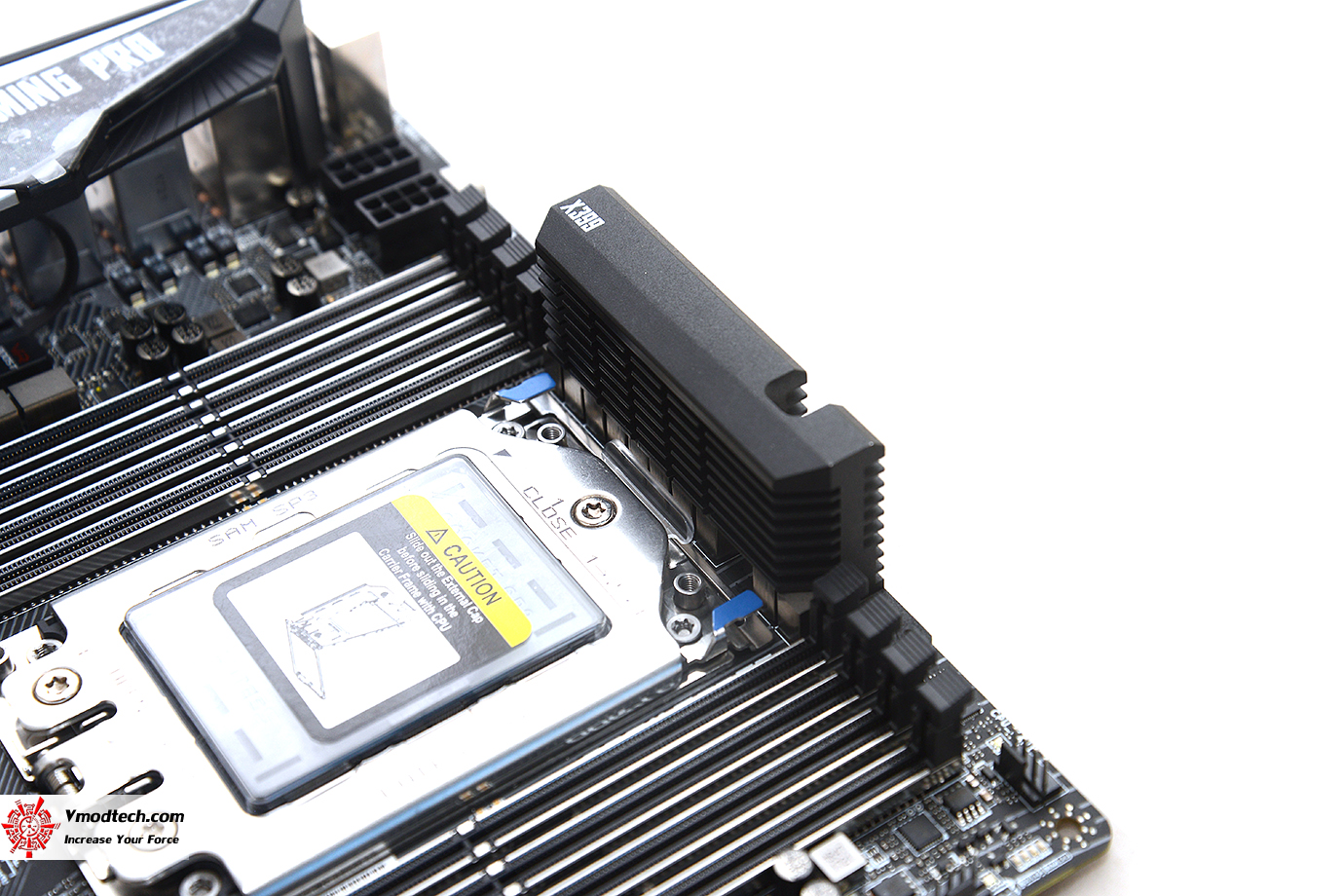

dsc_2125

ฮีตซิงค์ระบายความร้อนเฟสไฟสีดำสนิทมีโลโก้ X399

dsc_2128

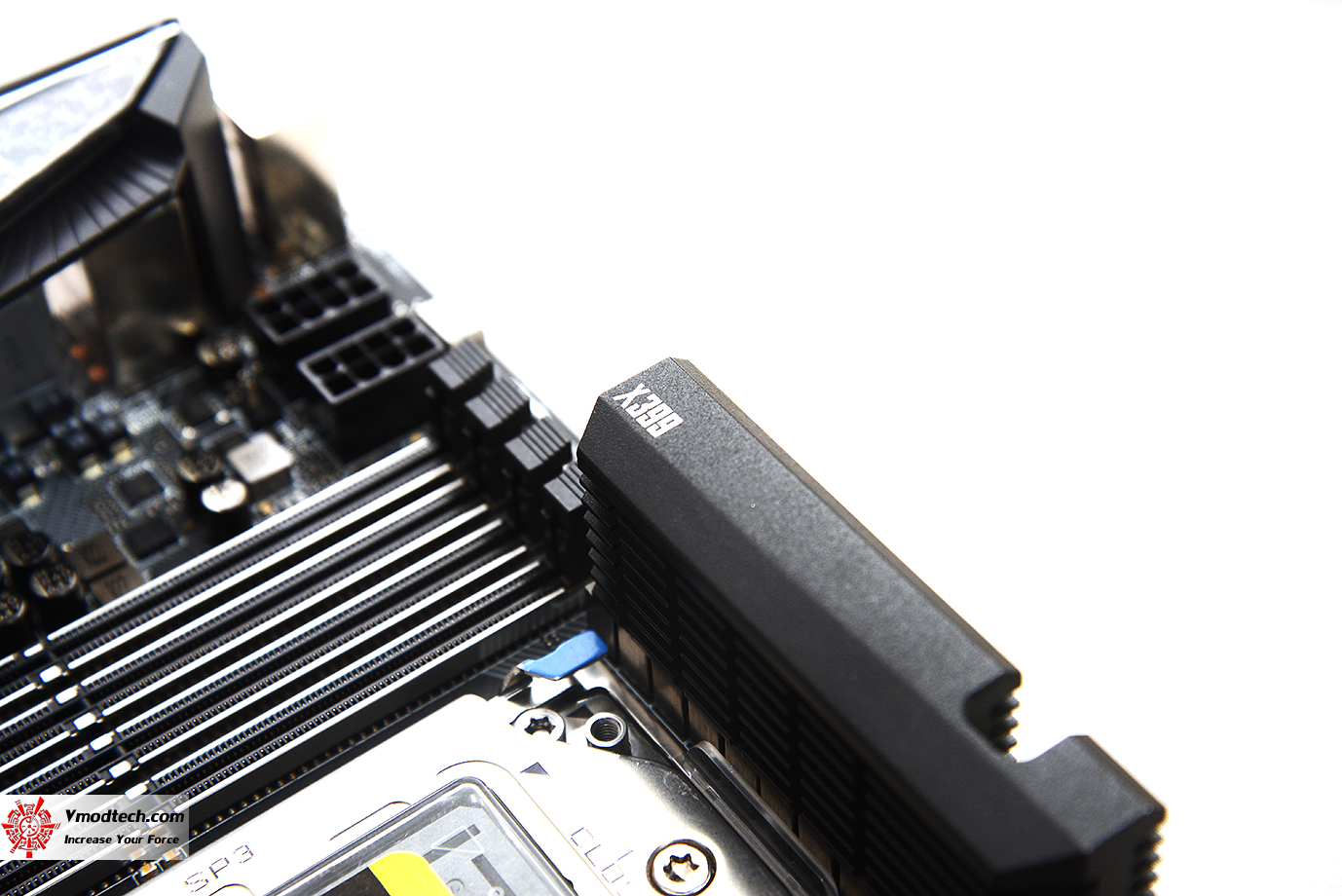

เฟสไฟมีทั้งสองฝั่งครับเป็นแบบ 10+3 power phase, DIGITALL POWER Design  ตัวเมนบอร์ดนั้นรองรับซีพียู  AMD Ryzen™ Threadripper™ processor รุ่นใหม่ล่าสุด

dsc_2142

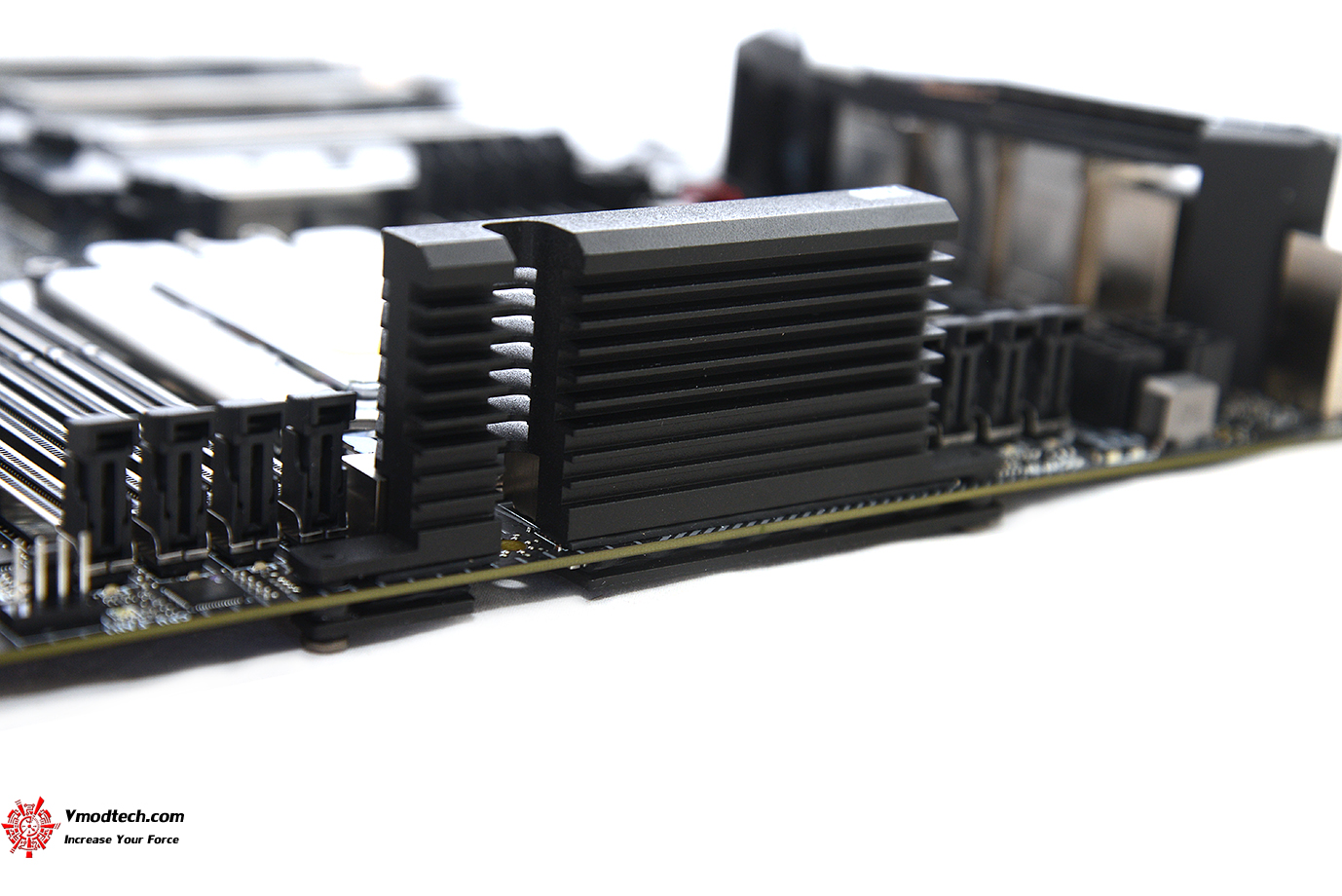

ฮีตซิงค์เฟสไฟด้านหลังเป็นคลีบระบายความร้อน

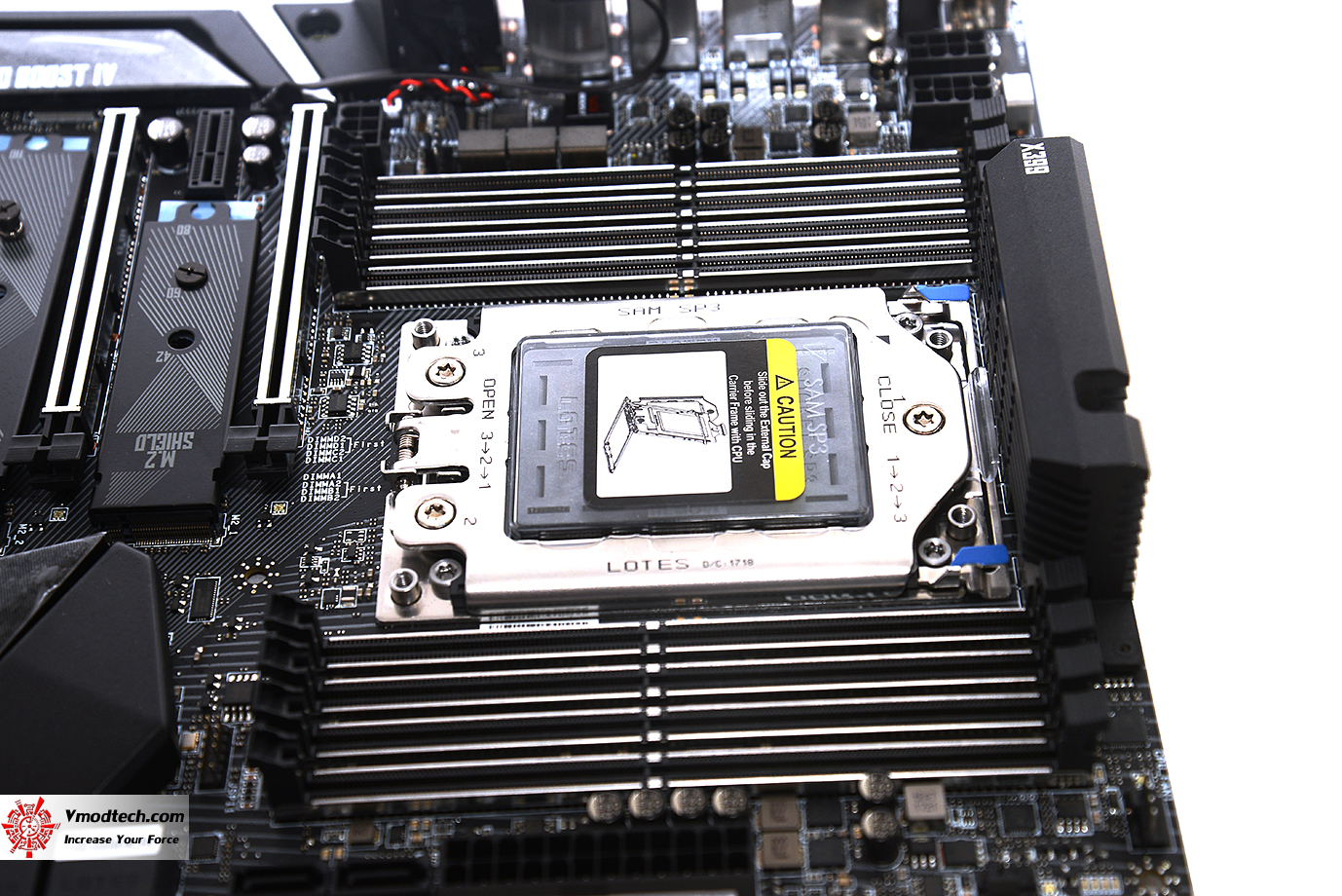

dsc_2146

แรมเป็นแบบ Quad channel 8ช่อง Supports DDR4 3600+(OC)/ 3466(OC)/ 3333(OC)/ 3200(OC)/ 3066(OC)/ 2933(OC)/ 2667/ 2400/ 2133 MHz ความจุ 128GB ครับ

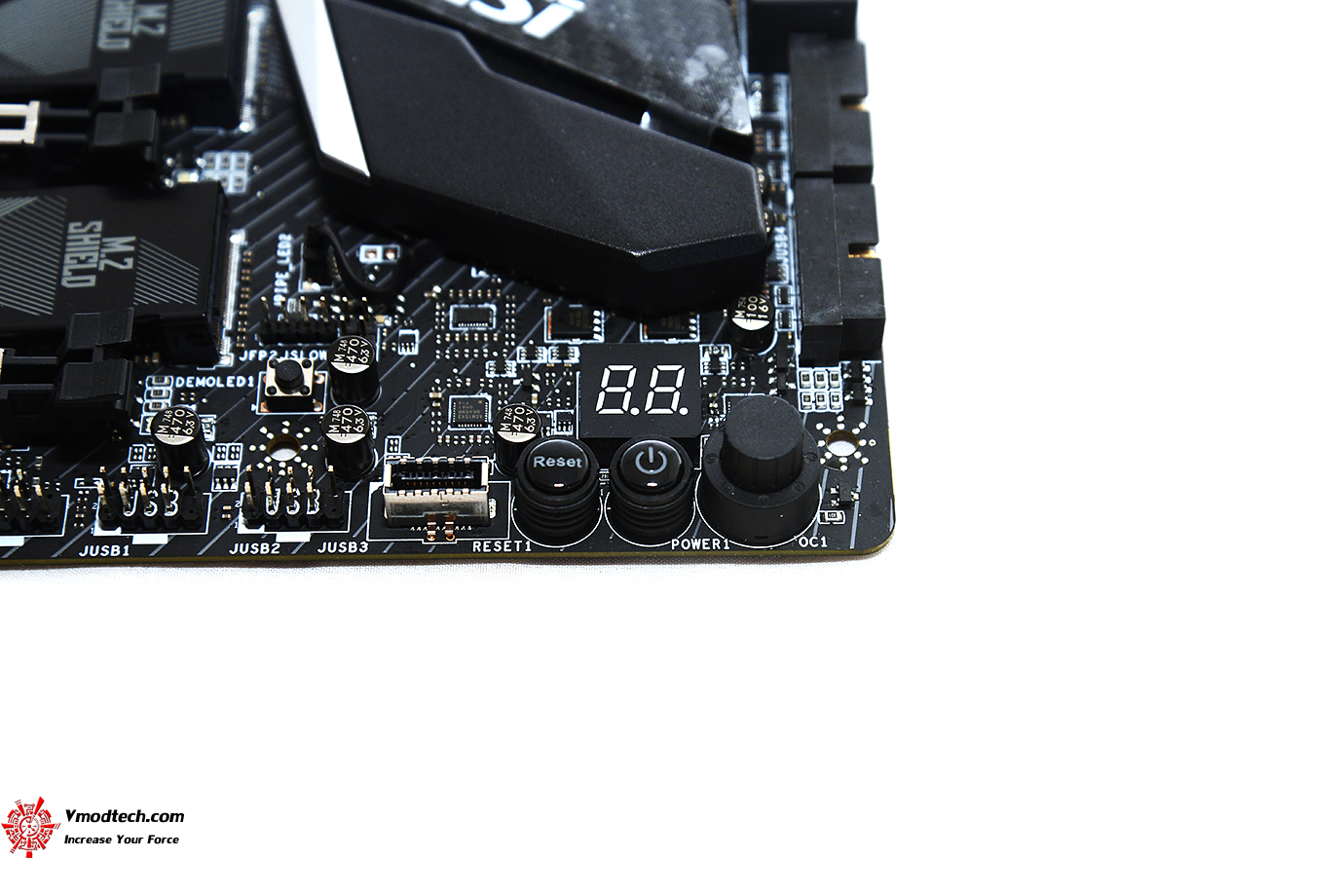

dsc_2164

สวิตปุ่ม Power , reset , OC1 ก็มีมาให้พร้อมใช้งานครับ

dsc_2187

dsc_2181

ฮีตซิงค์ชิบเซ็ต AMD X399 ตัวฮีตซิงค์เป็นสีดำมีโลโก้ MSI อยู่ตรงกลางครับ พร้อมมีไฟแสดงผล MYSTIC LIGHT ให้อย่างสวยงามและมีลาย CARBON AC ที่เป็นเอกลักษณ์สวยงามโดดเด่นเลยทีเดียว

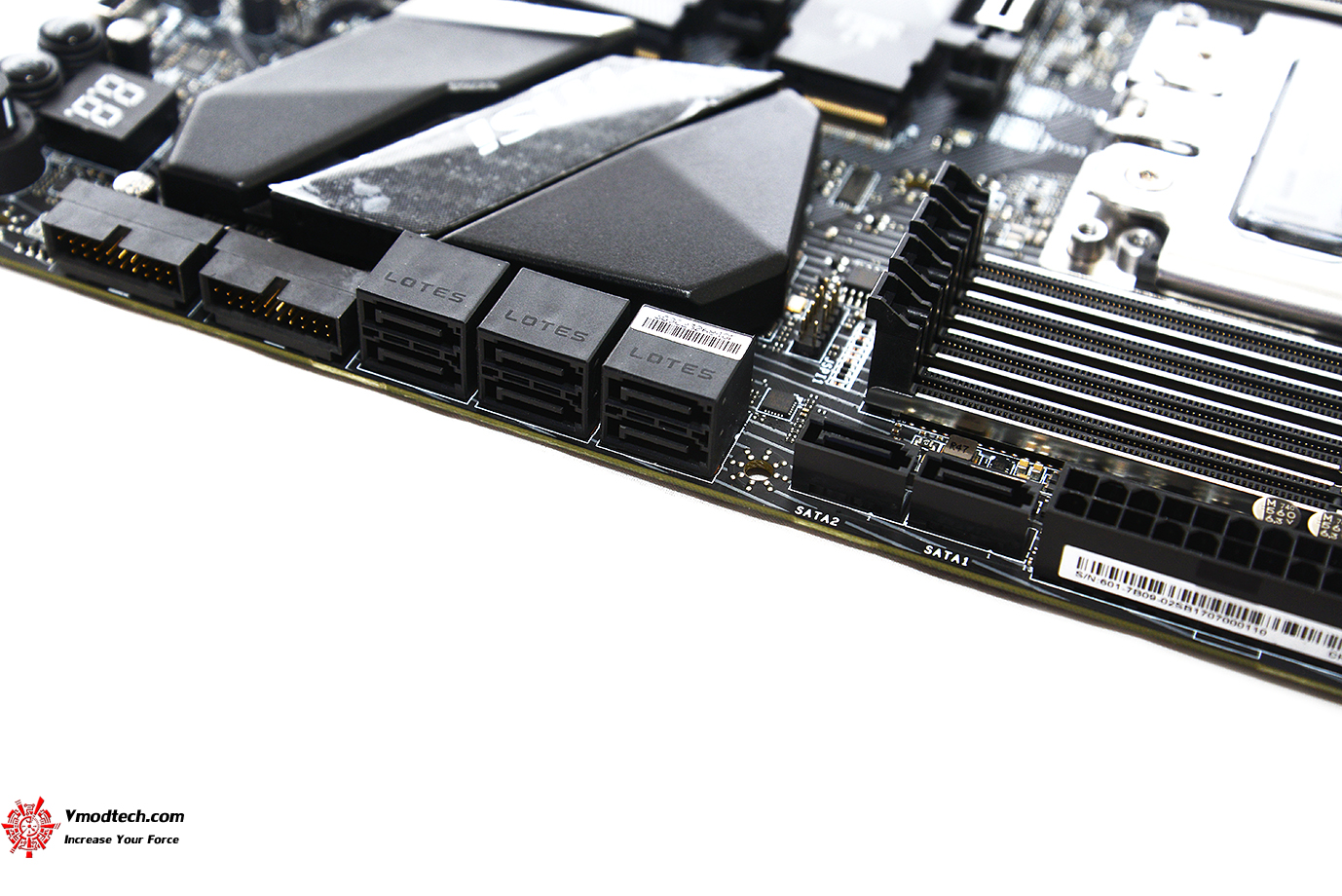

dsc_2150

ช่อง SATA ประกอบด้วย   8 x SATA 6Gb/s ports , และช่อง 3 x M.2 slots (Key M)

dsc_2170

สล๊อตต่างๆ ประกอบด้วย  4 x PCIe 3.0 x16 slots ,  2 x PCIe 2.0 x1 slots  โดยสล๊อต PCIe นั้นเป็น STEEL ARMOR PCI-E slots ที่เน้นความแข็งแกร่งทนทานให้แบบเต็มๆ

dsc_2173

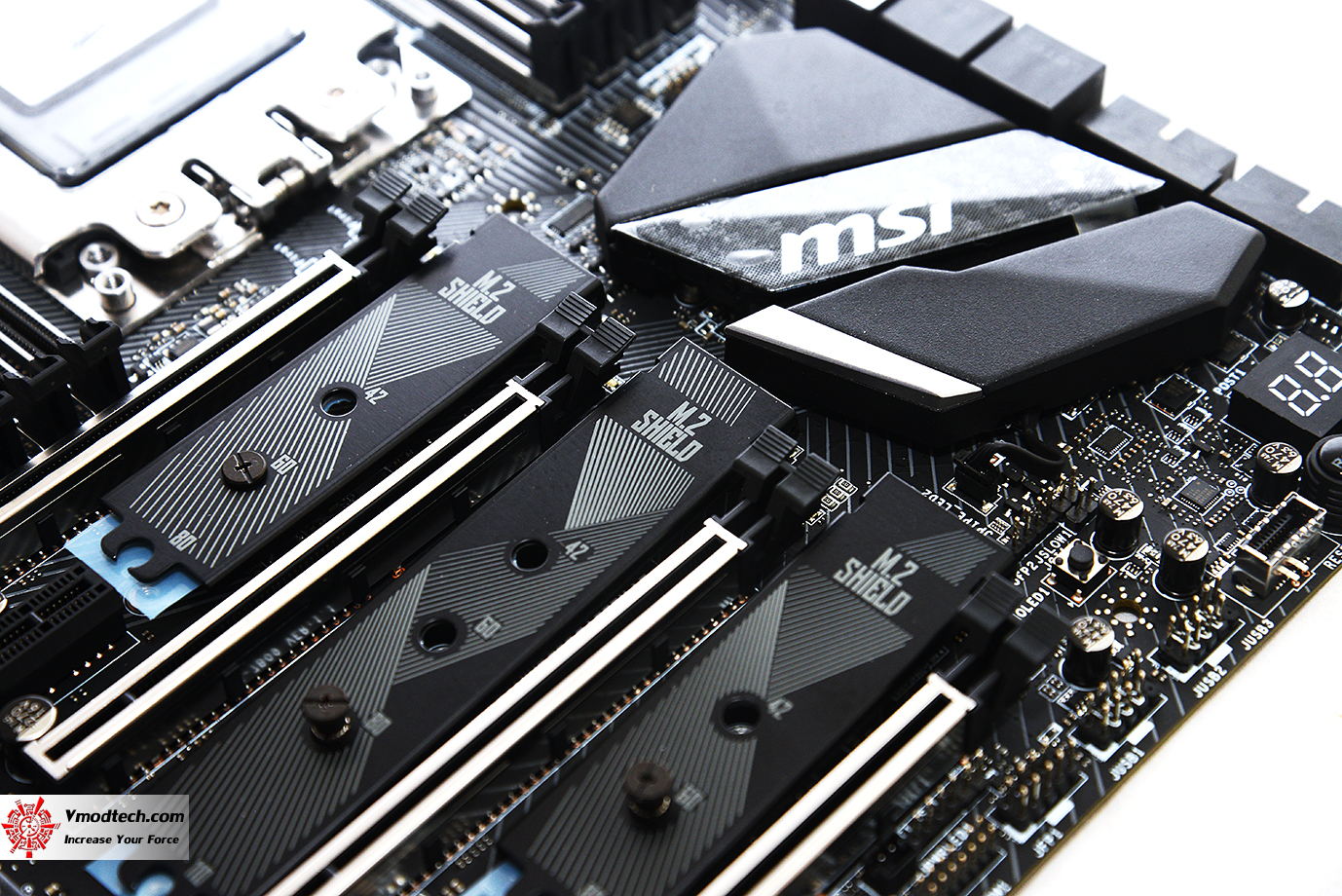

ช่อง M.2 นั้นมีฮีตซิงค์ฝาคลอบ M.2 SHIELD ให้ทั้ง 3ชุดเลยครับ เรื่องความร้อนนี่ไม่เป็นปัญหาแน่นอน

dsc_2193

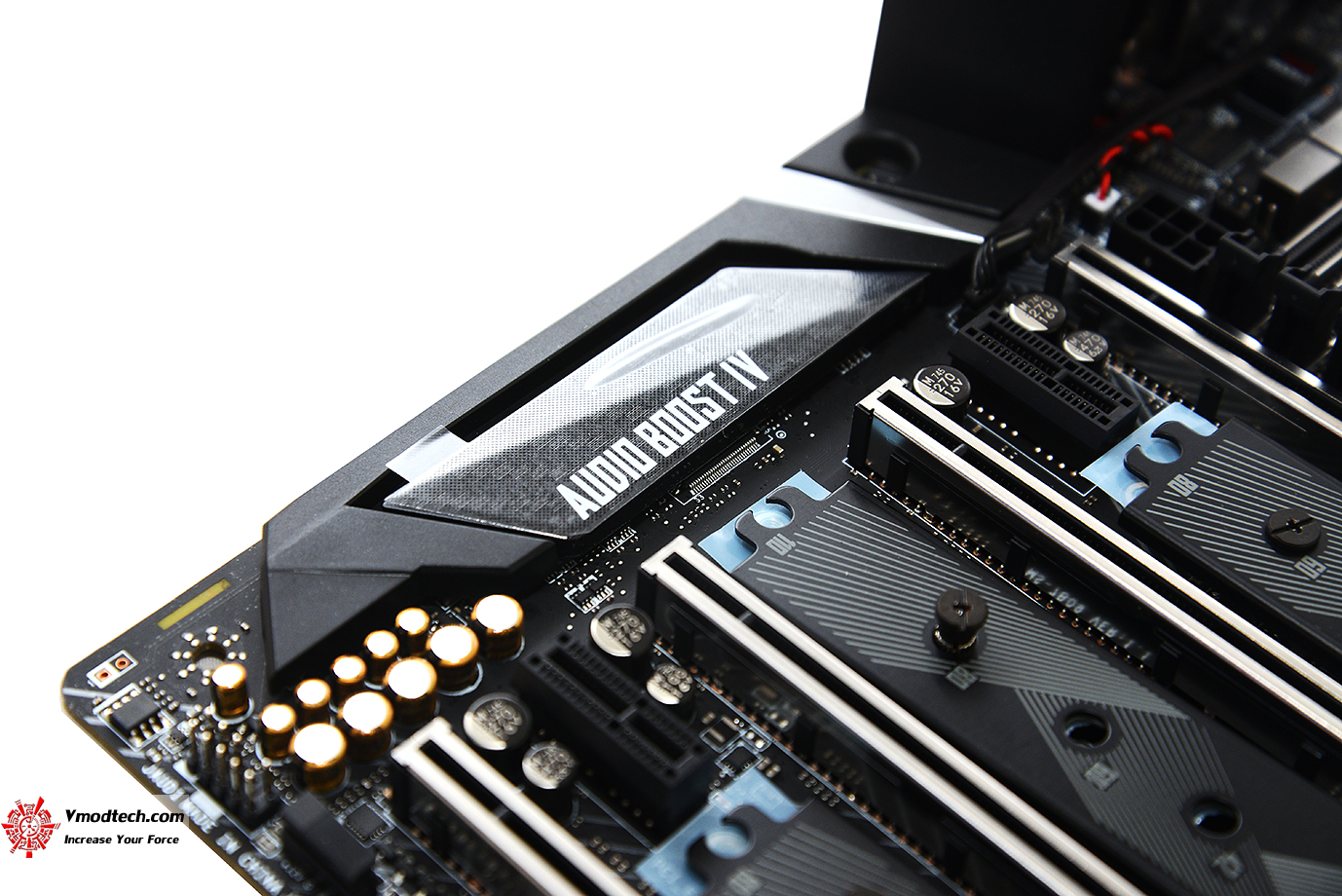

ระบบเสียงเป็น AUDIO BOOST 4  จัดเต็มให้คอเกมส์เมอร์พร้อมเทคโนโลยี NAHIMIC 2 ที่เป็นเอกลักษณ์ของทาง MSI

dsc_2201

มาดูพาแนลด้านหลังกันบ้างครับประกอบด้วย  1 x Clear CMOS button , 1 x BIOS FLASHBACK+ button , 1 x PS/2 keyboard/ mouse combo port , 2 x USB 2.0 Type-A ports (1 x BIOS FLASHBACK+ port) , 8 x USB 3.1 Gen1 Type-A ports , 1 x LAN (RJ45) port , 1 x USB 3.1 Gen2 Type-A port , 1 x USB 3.1 Gen2 Type-C port , 5 x OFC audio jacks , 1 x Optical S/PDIF OUT connector

dsc_2206

PCB ด้านหลังสีดำสนิทครับพร้อมีไฟ LED ด้านหน้าและอยู่ด้านหลังตรงซาวด์เสียงให้ครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...
