Thermaltake Toughpower 750W GOLD Power Supply Review : Test Configuration and Results (3/4)

Article by HuGnOi On September 25, 2014 7,298 views
Thermaltake Toughpower 750W GOLD Power Supply Review
 < 1 2 3 4 >

SYSTEMS SETUP

SYSTEMS
.CPU ..4rd Generation Intel® Core™ i7-4770K
.Motherboard ..ASRock Z97 Extreme6
.Memory . Team Xtreem LV DDR3 2600 MHz CL10 8GB Supported by Logic Solutions Co.,Ltd.
.Graphic Card . AMD Radeon HD5870 1GB GDDR5
.Harddisk ..SSD OCZ Vertex 4 128GB
.CPU Cooler ..Water Cooling kit CORSAIR H100i
.Power Supply ..Thermaltake Toughpower 750W GOLD
.Chassis ..N/A
.Operation System ..Windows 8 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบครับ

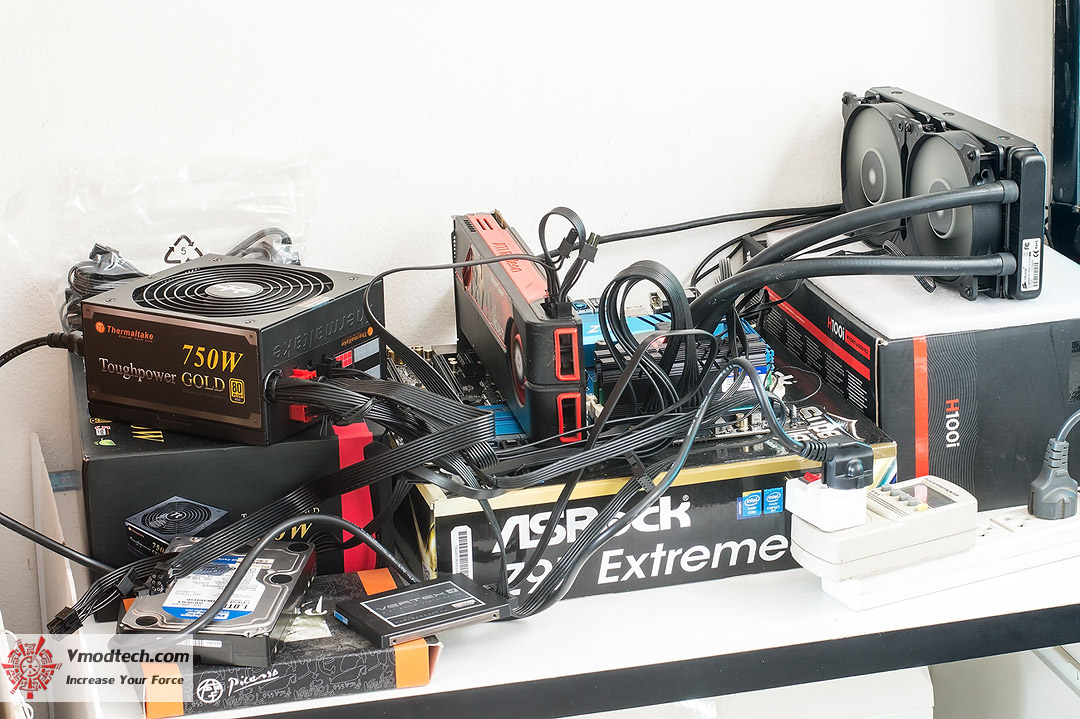

dsc_3296

บรรยากาศการทดสอบครับ

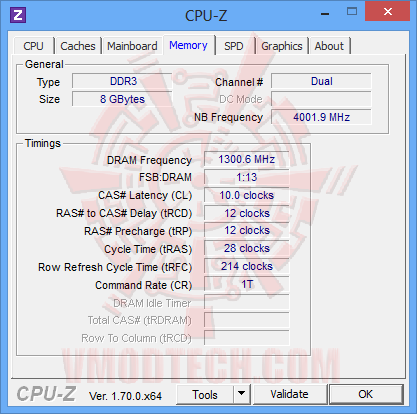

System Properties in CPU-Z 1.70.1x64 And GPU-Z 0.7.9

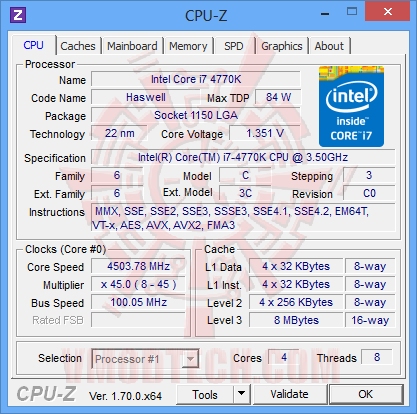

cpu-z-01

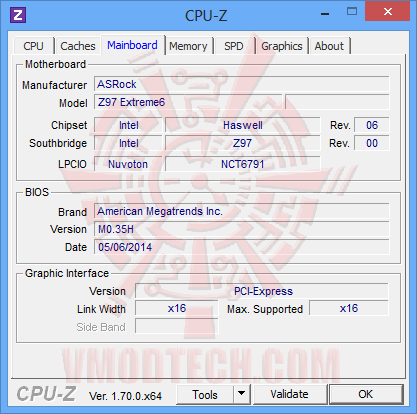

cpu-z-02

cpu-z-03

cpu-z-04

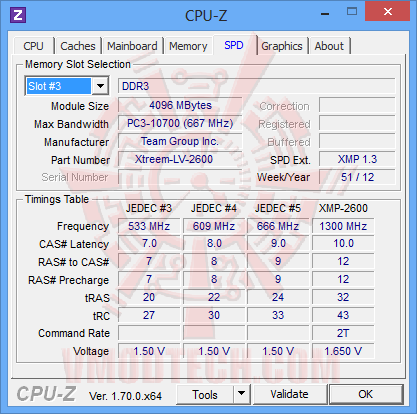

cpu-z-05

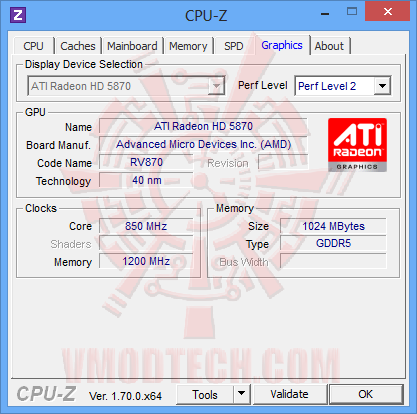

cpu-z-06

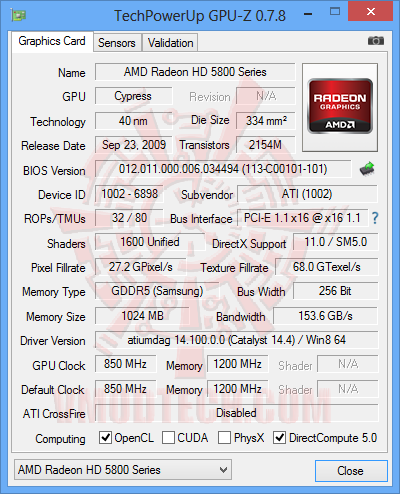

cpu-z-07

วันนี้จะ ใช้ CPU I7 4770K ครับ Overclock ไปที่ 4.5 GHz ใช้ไฟเลี้ยงเกินขนาดไปที่ 1.35 V ครับ ต่อกราฟิกการ์ด AMD Radeon HD5870

RESULTS

.

OCCT 4.4.0

01

02

03

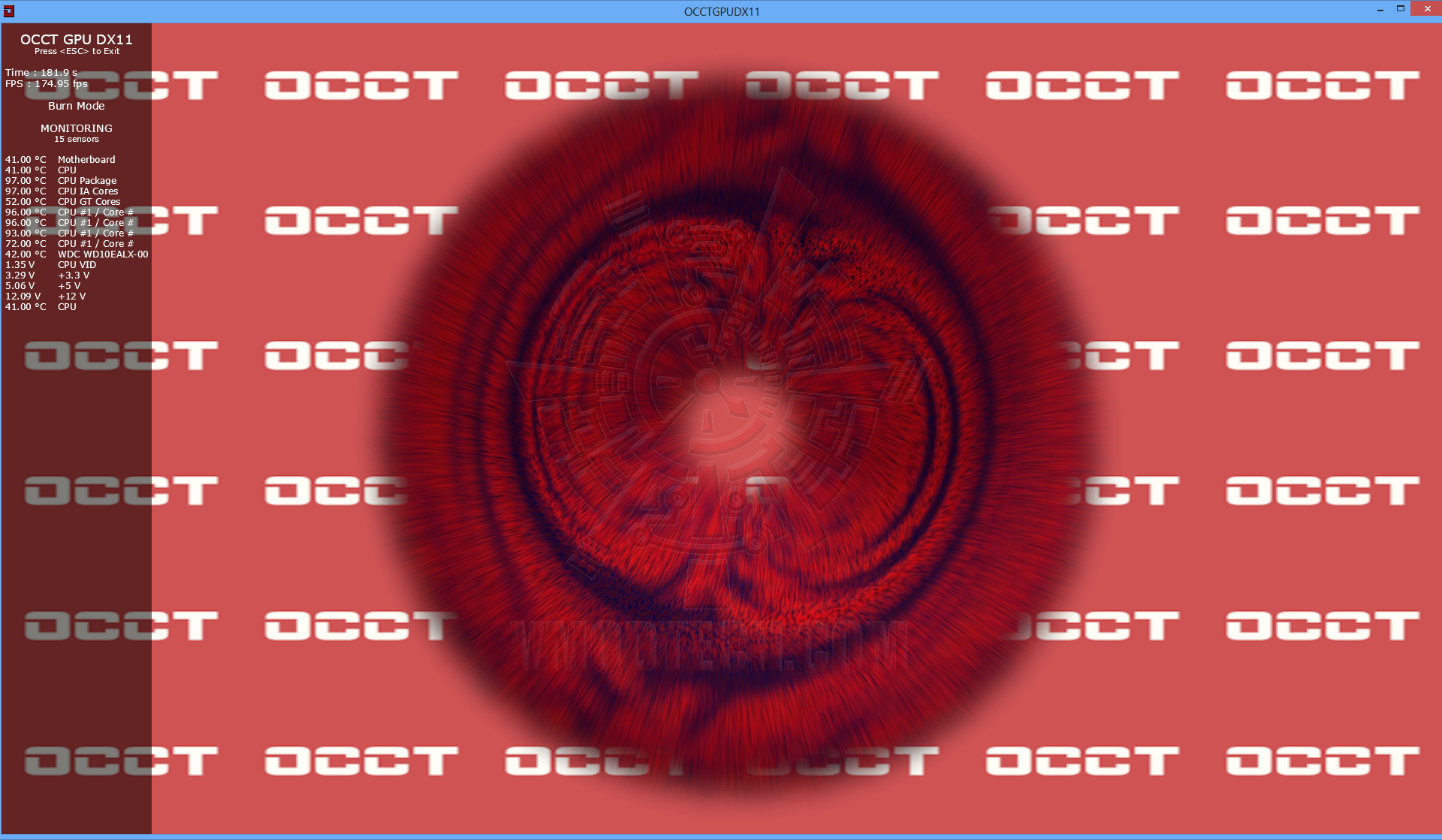

ทดสอบกันที่โหมด Power Supply 10 นาทีครับ เซ็ตค่าต่างๆตามภาพเลยครับปรับ resolution เป็น 1920x1080

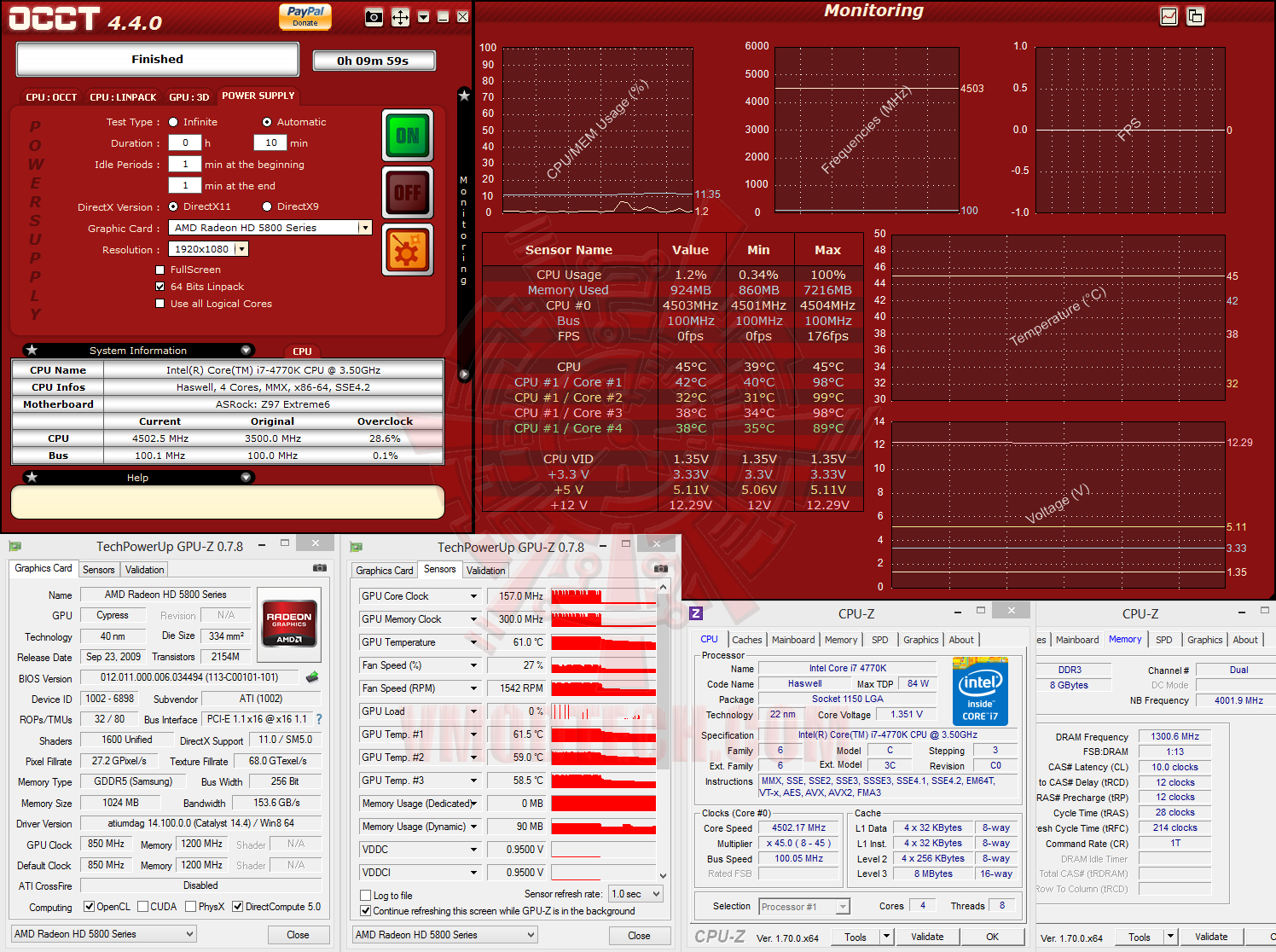

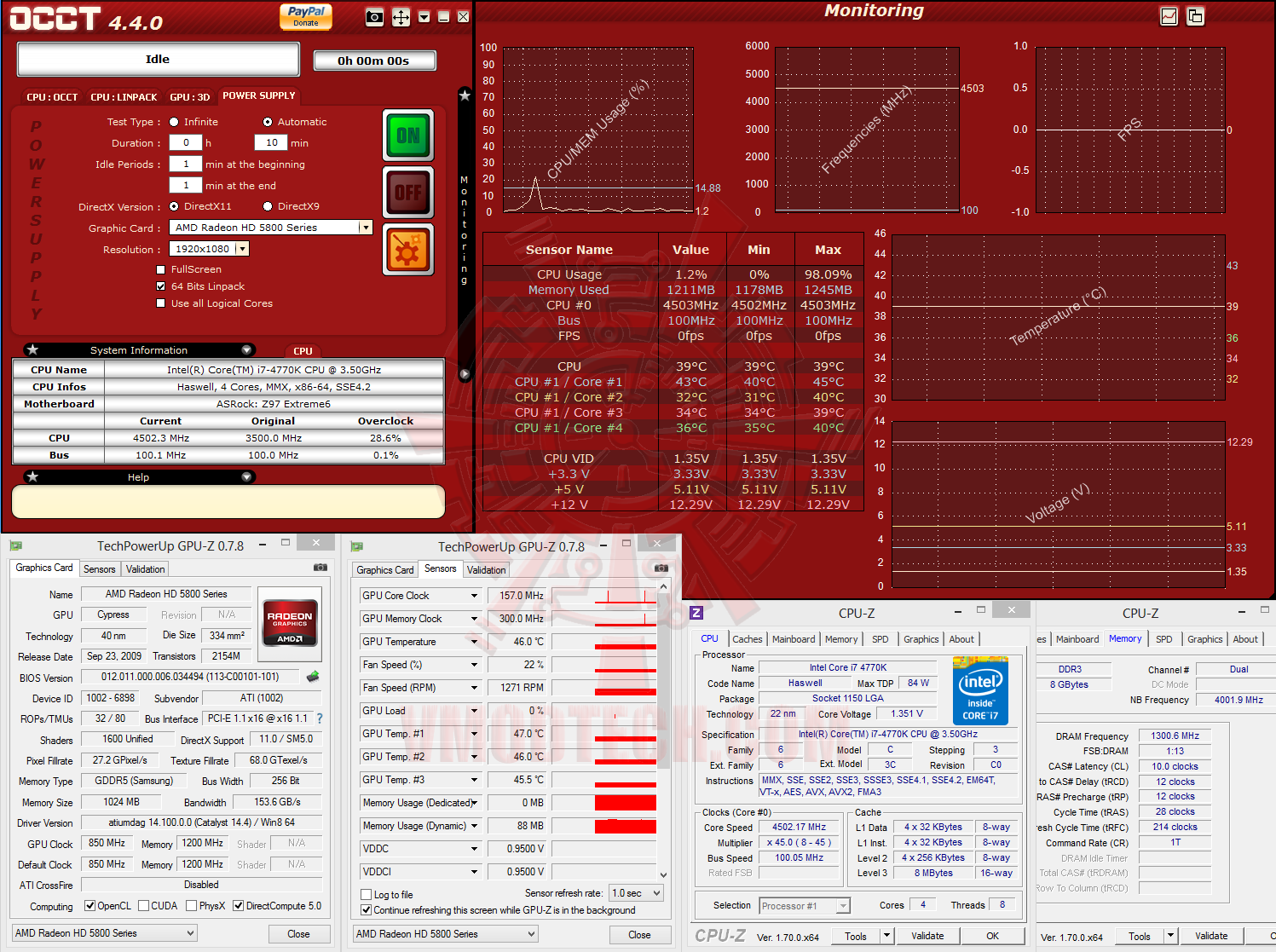

ผมจับภาพ ก่อนเทส และหลังเทสมาให้ดูกันครับ

voltage-33-v

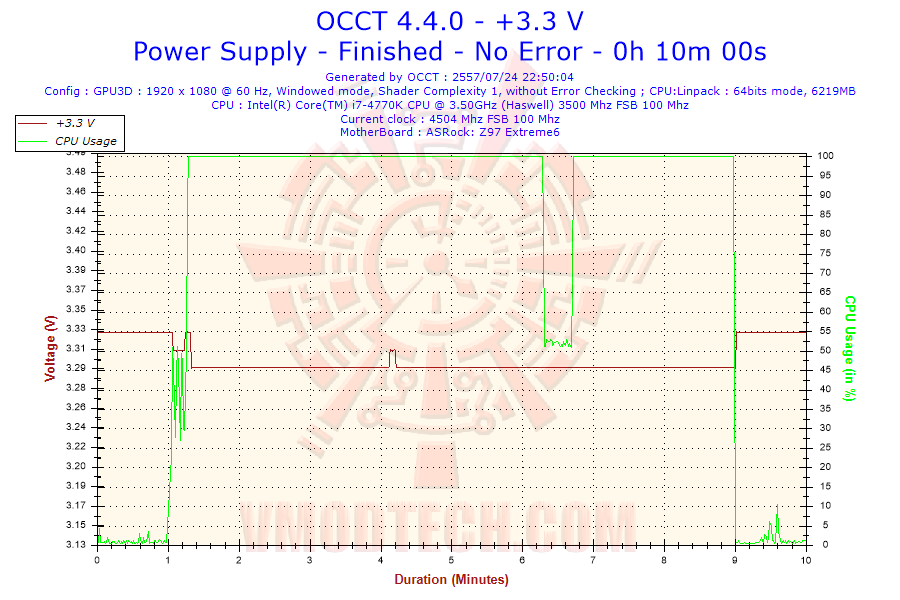

พิจารณาไฟ +3.3V  ไม่มีโหลดอยู่ที่ประมาณ 3.33V ระหว่างมีโหลดตกลงมาที่ประมาณ 3.293V ตลอดการทดสอบครับ มีดีดเพียงครั้งเดียว

voltage-5-v

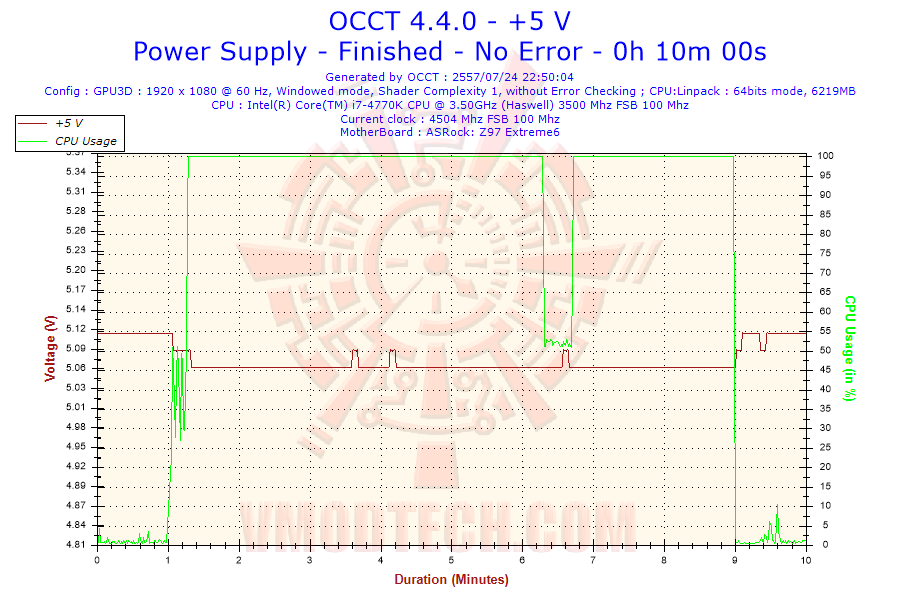

พิจารณาไฟ +5V  ไม่มีโหลดอยู่ที่ประมาณ 5.11V ระหว่างมีโหลดอยู่ที่ประมาณ 5.07V มีดีดขึ้นบ้างเป็นบางจังหวะ

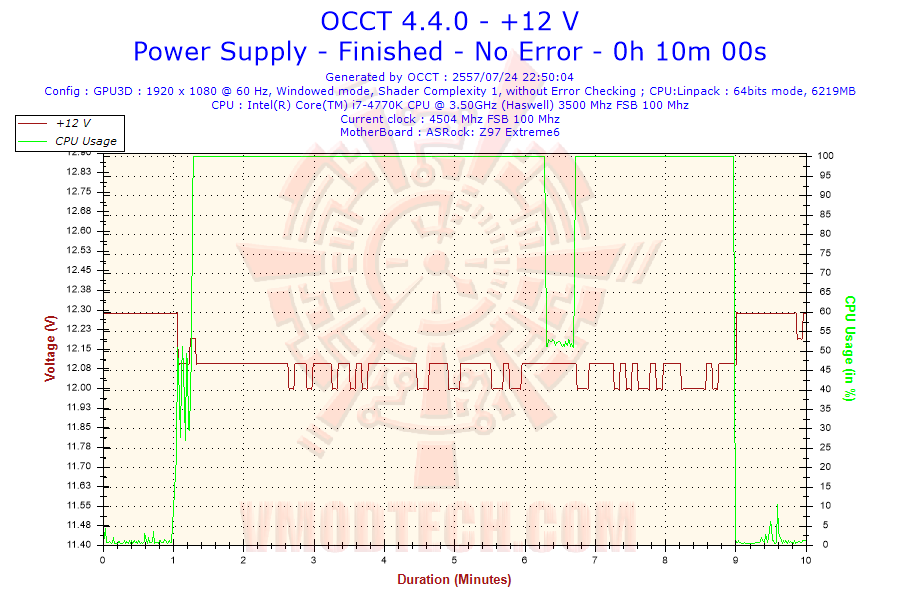

voltage-12-v

พิจารณาไฟ +12V ไม่มีโหลดอยู่ที่ประมาณ 12.30V ระหว่างมีโหลดตกลงมาที่ประมาณ 12.10V มีดีดลงบ้างเป็นบางจังหวะ ไฟไม่มีตกไปว่า 12V เลยครับ

.

Power Consumption

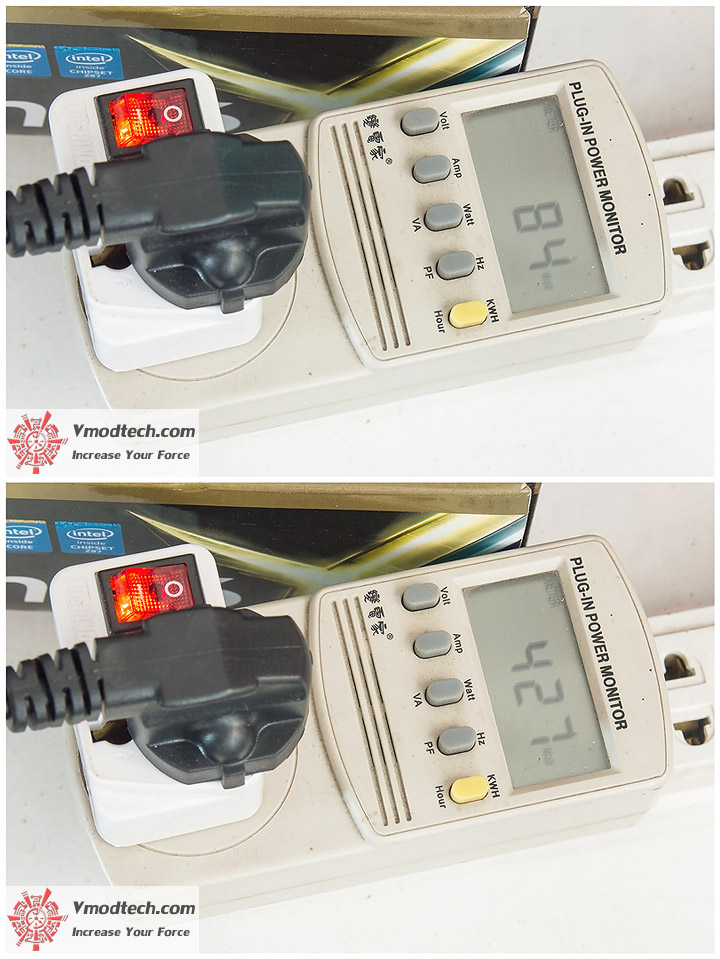

dsc_3299

ระบบดึงกำลังไฟจากปลั๊กไฟบ้านเต็มที่ ที่ประมาณ 427 วัตต์ตอน Full Load ด้วย OCCT
