...สวัสดีครับ สำหรับวันนี้ผมก็มีกราฟฟิคการ์ดของ GIGABYTE รุ่น HD 6950 มานำเสนอในรูปแบบการ Modify เพื่อให้กลายร่างเป็น HD 6970 ที่มีราคาแพงกว่ากันถึงประมาณ 3,000กว่าบาทได้แบบง่ายๆ โดยเมื่อวันที่ 28 ธันวาคมที่ผ่านมา ทางเว็บไซต์ GURU3D.COM ได้เผยแพร่ไฟล์รวมสำเร็จรูปสำหรับทำการ Modify BIOS แบบง่ายๆ ที่จัดทำโดยเว็บไซต์ TECHPOWERUP.COM ออกมา พอดีผมผ่านไปเจอก็เลยขอมานำมาเสนอในรูปแบบบทความแนะนำขั้นตอนการ Modify และทดสอบถึงผลต่างๆที่จะตามมาหลังได้ทำการ Modify BIOS ไปแล้วให้ได้ชมกันแบบเต็มๆไปเลย เริ่มกันจากไปชมหน้าตาการ์ดที่เราจะทำการ Modify BIOS ในครั้งนี้กันก่อนนะครับ

dsc_0012

...หน้าตา ขนาดมิติความกว้างยาว และขนาดของหน่วยความจำที่ 2GB ของการ์ด HD 6950 จะเหมือนกับรุ่นพี่อย่าง HD 6970 กันเกือบทุกประการเลยนะครับ จะต่างกันเล็กน้อยที่ขั้วต่อไฟเลี้ยงเพียงเท่านั้นครับ

dsc_0008

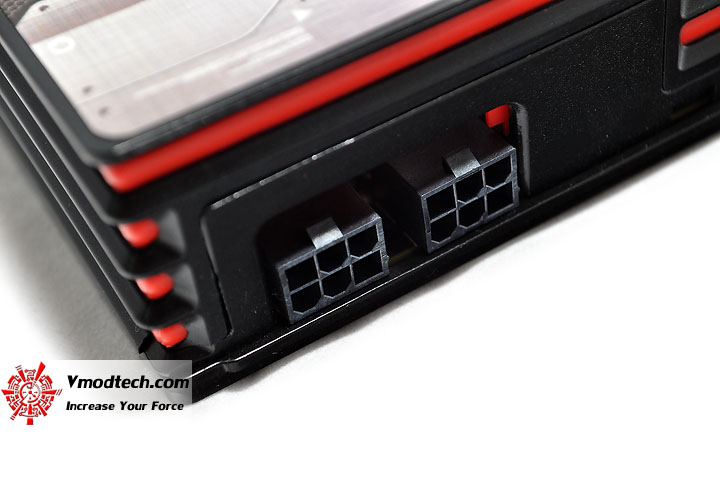

...โดยที่ HD 6950 จะเป็นขั้วต่อไฟเลี้ยงแบบ 6พิน 2หัวดังรูปนะครับ ส่วนของ HD 6970 จะเป็นแบบ 8พิน หนึ่งหัวและ 6พินอีกหนึ่งหัวนะครับ

dsc_0009

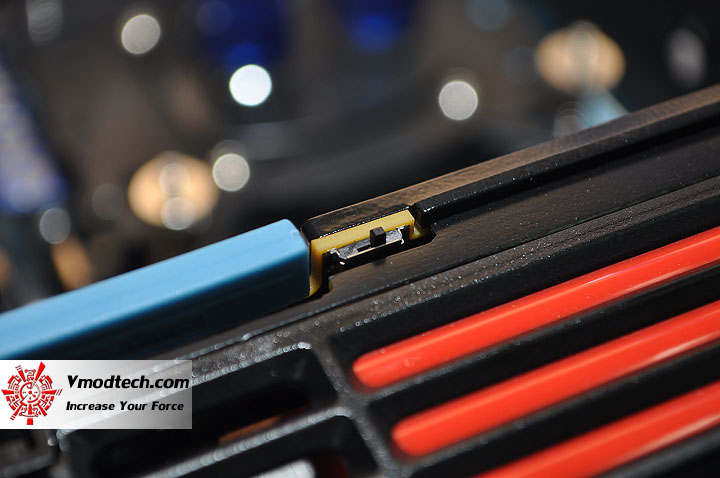

...โดยการ์ดในตระกูล HD 6900 Series ทั้งสองรุ่น จะมีสวิทซ์สับ BIOS ตัวจริง และตัวสำรองได้บริเวณข้างๆกับช่องเสียบ CrossFire Bridge ดังรูปนะครับ โดยตำแหน่ง Default ของตัวการ์ดจะอยู่ตำแหน่งดังรูป ก็จะทำการ Flash BIOS ได้ตามปรกตินะครับ แต่ถ้าสับไปอีกตำแหน่ง มันจะไปเป็นตำแหน่งของตัว BIOS สำรองของตัวการ์ด ซึ่งตำแหน่งนั้นจะ Flash BIOS ไม่ได้นะครับ ดังนั้นก่อนที่จะทำการ Modify BIOS ด้วยการ Flash จึงควรต้องเช็คตำแหน่งของสวิทซ์ที่ว่านี้ให้ดีก่อนนะครับ ว่าอยู่ในตำแหน่งดังรูปหรือเปล่า

GPU-Z 0.5.0

gz1

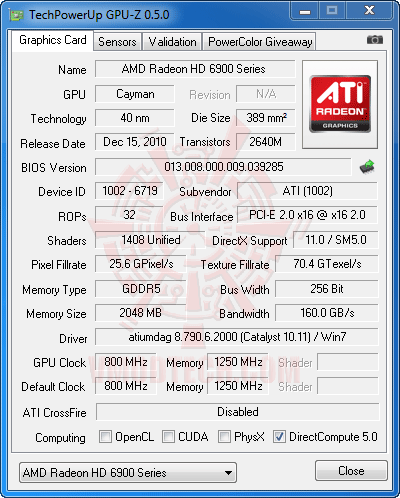

...GPU-Z ตัวล่าสุด 0.5.0 ที่พึ่งออกมาเมื่อวันที่ 29 ธันวาคมที่ผ่านมา จะเห็นรายละเอียดต่างๆของตัวการ์ดได้อย่างถูกต้องแล้วนะครับ โดยเริ่มแรก HD 6950 จะมี Stream Processors อยู่ที่จำนวน 1,408 units ซึ่งจะน้อยกว่า HD 6970 ที่มี Stream Processors อยู่ที่จำนวน 1,536 units อยู่ 128 units ด้วยกันนะครับ ccc1 ...ส่วนค่า GPU Clock และ Memory Clock ค่า Default ของ HD 6950 จะอยู่ที่ 800/1,250(5,000MHz) และค่า GPU Clock และ Memory Clock ค่า Default ของ HD 6970 จะอยู่ที่ 880/1,375(5,500MHz) นะครับ

Method to Modification

1

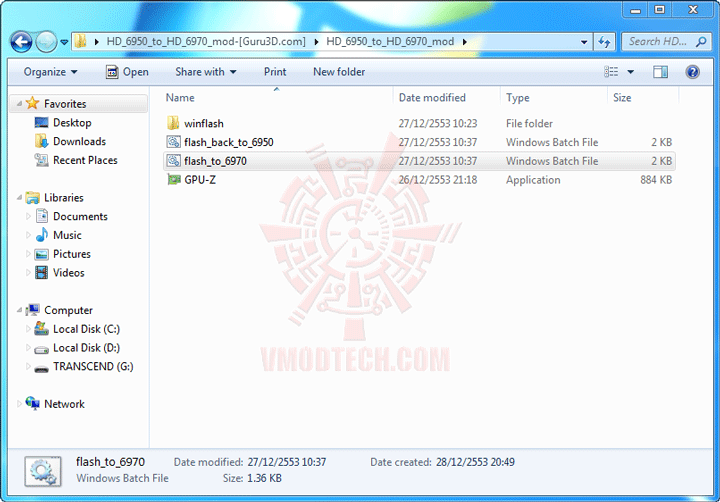

...เริ่มต้นด้วยการไปดาวน์โหลด Radeon HD 6950 to HD 6970 Flashing Tools จากลิงค์ที่ GURU3D.COM มาก่อนนะครับ พอดาวน์โหลดมาเรียบร้อยก็คลายไฟล์ที่บีบอัดไว้ออกมาก็จะเจอกับโฟลเดอร์ดังรูปด้านบนนี้นะครับ เสร็จก็ดับเบิลคลิกไปที่ไฟล์ Batch flash_to_6970 เพื่อเริ่มทำการแฟลชไบออสเลยครับ อนึ่งไบออสของ HD 6970 ที่มากับ Tools ชุดนี้จะเป็นของ AMD แท้ๆนะครับ ซึ่งถ้าต้องการเปลี่ยนไปเป็นของ ASUS ที่สามารถดาวน์โหลดได้ที่ TECHPOWERUP.COM ที่มีค่า GPU Clock มากกว่าเดิมอยู่ 10MHz โดยจะอยู่ที่ 890MHz จากเดิม 880MHz ก็ทำได้ง่ายๆด้วยการ Rename BIOS ของ ASUS ที่ดาวน์โหลดมาให้เป็น unlock.bin แล้วใส่เข้าไปแทนตัวเดิมที่อยู่ในโฟลเดอร์ winflash ที่เห็นในภาพเลยนะครับ

2

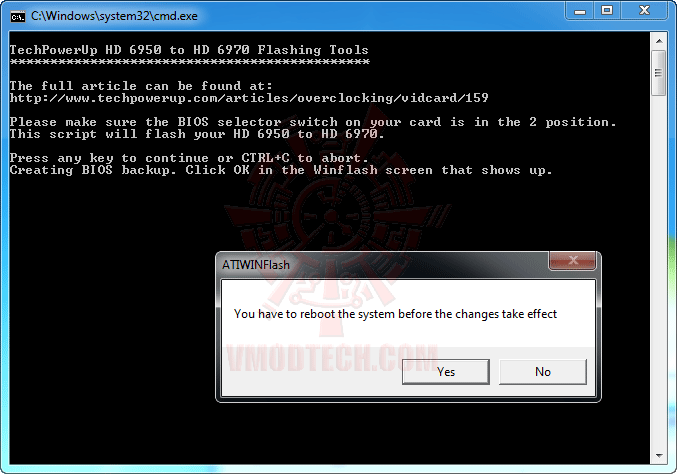

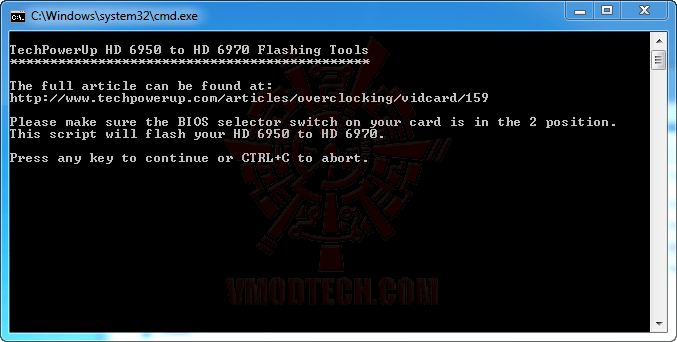

...เมื่อดับเบิลคลิกไปแล้วก็จะขึ้นหน้าต่าง DOS มาดังรูป อ่านก็ได้ไม่อ่านก็ดี เคาะปุ่มไหนก็ได้บนคีย์บอร์ดหนึ่งทีเลยครับเพื่อไปกันต่อที่ขั้นตอนต่อไป

3

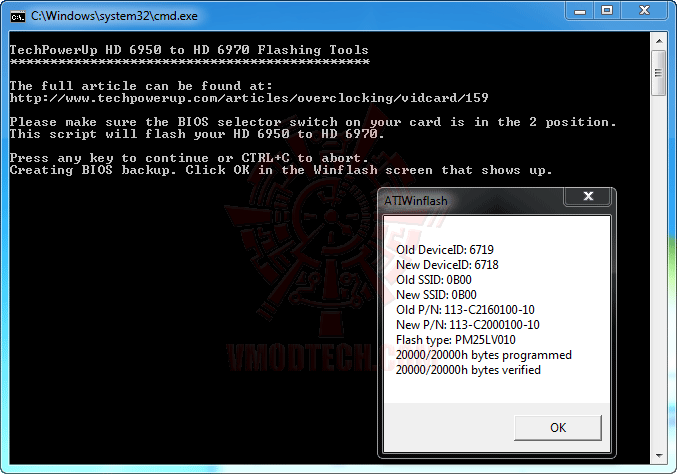

ตอบโอเคไปเลย

4

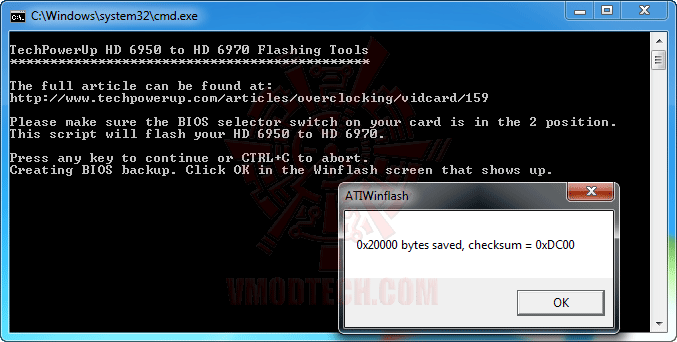

โอเคไปอีกดอกครับ

5

แล้วก็ตอบเยสเพื่อรีสตาร์ทเครื่อง เป็นอันเสร็จพิธี ง่ายไหมครับ ง่ายครับ ขอบคุณครับ ไม่เป็นไรครับ อิอิกำ

gz3

...เมื่อรีสตาร์ทกลับมาได้โดยสวัสดิภาพแล้ว ก็เข้าไปเช็คที่ GPU-Z กันเลยครับว่า Stream Processors จะเพิ่มไหม จัดกันไปเลยครับที่จำนวน 1,536 units แถมค่า GPU Clock และ Memory Clock ค่า Default ก็พุ่งปรี๊ดไปอยู่ที่ 880/1,375(5,500MHz) เท่ากับ HD 6970 ของแท้ไปด้วยครับ

ccc3

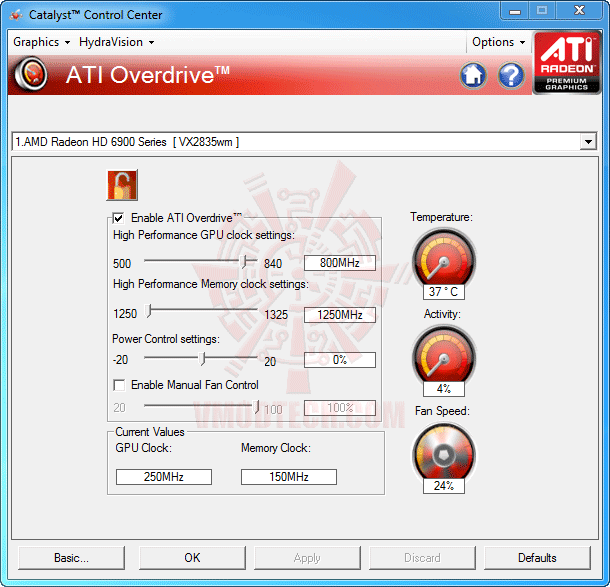

แถมใน CCC ก็ลากเพิ่มขึ้นได้อีก จากเดิมสุดแค่ 840/1,320MHz ก็ไปสุดที่ 950/1,450MHz แทน

6

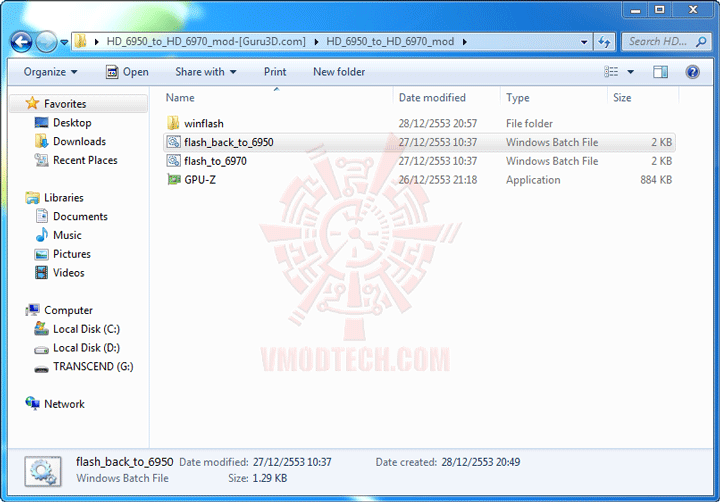

...ถ้าแฟลชมาแล้วเบื่อก็เอากลับเหมือนเดิมได้ง่ายๆเช่นกันครับ ด้วยการดับเบิลคลิกที่ไฟล์ Batch flash_back_to_6950 เพื่อเริ่มทำการแฟลชไบออสกลับไปเป็น HD 6950 ตามเดิมครับ

7

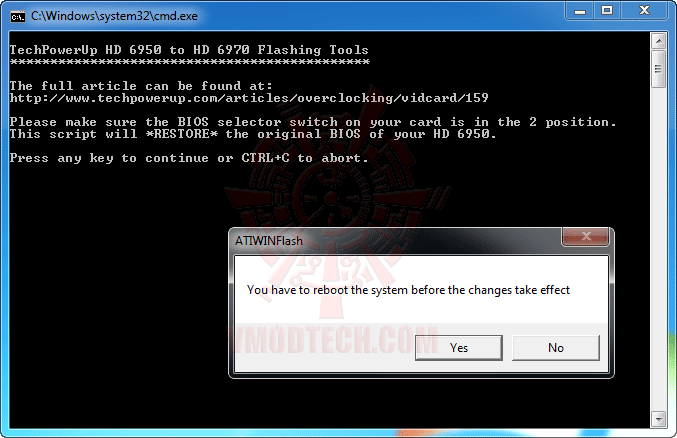

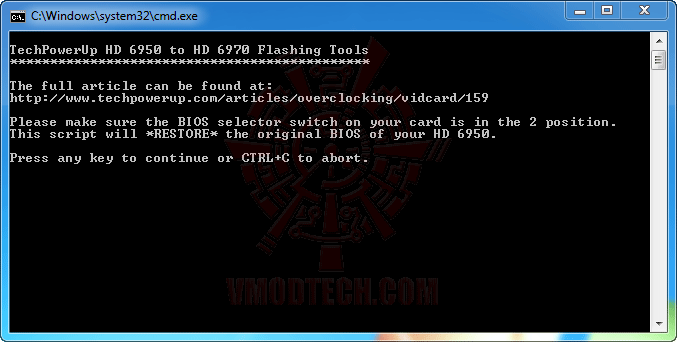

เคาะคีย์บอร์ดหนึ่งทีเหมือนเดิมครับ

8

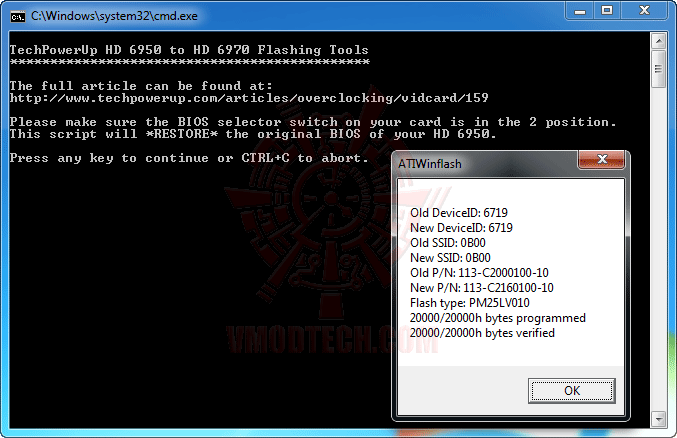

Click OK

9

...ตอบเยส รีสตาร์ทเป็นอันเสร็จพิธี แปลงร่างกลับเหมือนเดิมกันแบบง่ายๆเลยครับ หน้าต่อไปเราก็ไปทดสอบในรูปแบบต่างๆเพื่อทดสอบเสถียรภาพหลังแปลงร่างและเปรียบประสิทธิภาพต่างๆทั้งก่อนและหลังการ Modify กันเลยครับ
