ASUS PRIME Z690-P-CSM REVIEW

/ บทความโดย: Nongkoo OverclockTeam , 01/04/2022 23:58, 144,755 views / view in EnglishEN
«»
Share

ASUS PRIME Z690-P-CSM Appearance

dsc 32551 ASUS PRIME Z690 P CSM REVIEW

ตัวกล่องมาในแนวสีเทาตามสไตล์ PRIME ซีรี่ย์บอกชื่อรุ่น ASUS PRIME Z690-P-CSM เอาไว้อย่างชัดเจน

dsc 3275 ASUS PRIME Z690 P CSM REVIEW

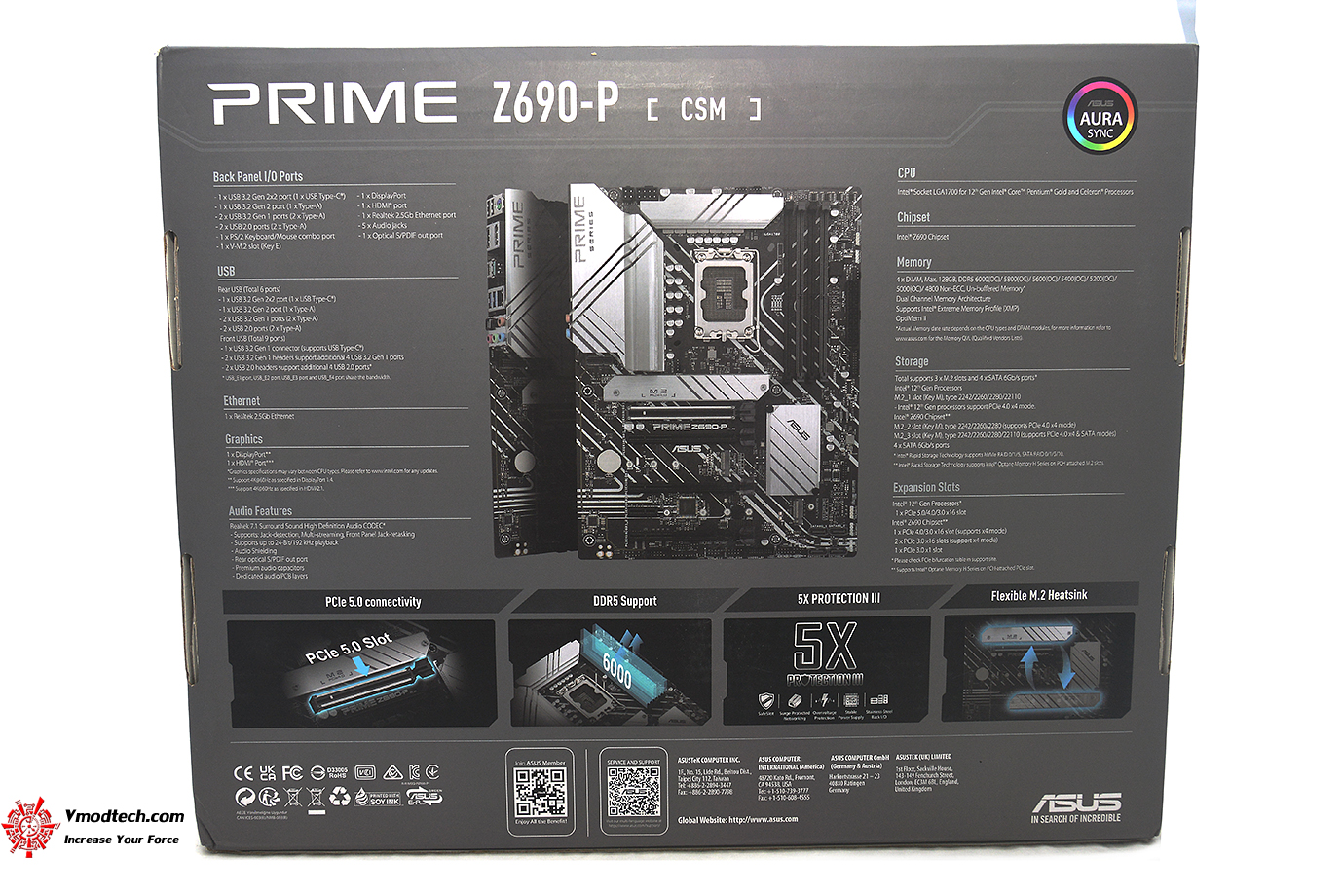

ด้านหลังบอกฟีเจอร์การทำงานต่างๆ เอาไว้ครบถ้วนครับ

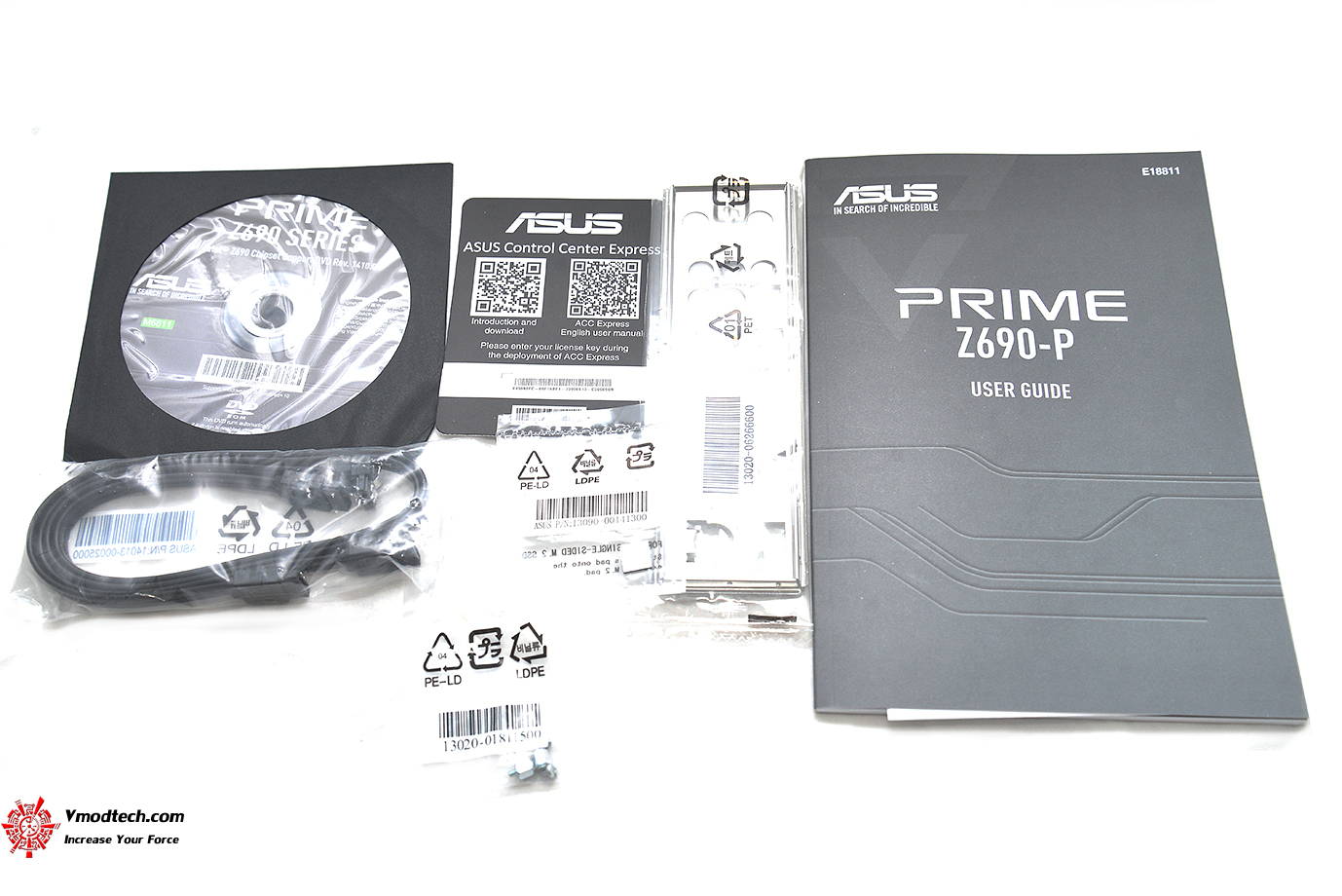

dsc 3276 ASUS PRIME Z690 P CSM REVIEW

อุปกรณ์ต่างๆ มีคู่มือ สาย SATA และน๊อตยึด M.2 ครับ

Cables

2 x SATA 6Gb/s cables

Miscellaneous
1 x I/O Shield

1 x M.2 Rubber Package

2 x M.2 SSD screw packages

Installation Media

1 x Support DVD

Documentation
1 x ACC Express Activation Key Card

1 x User guide

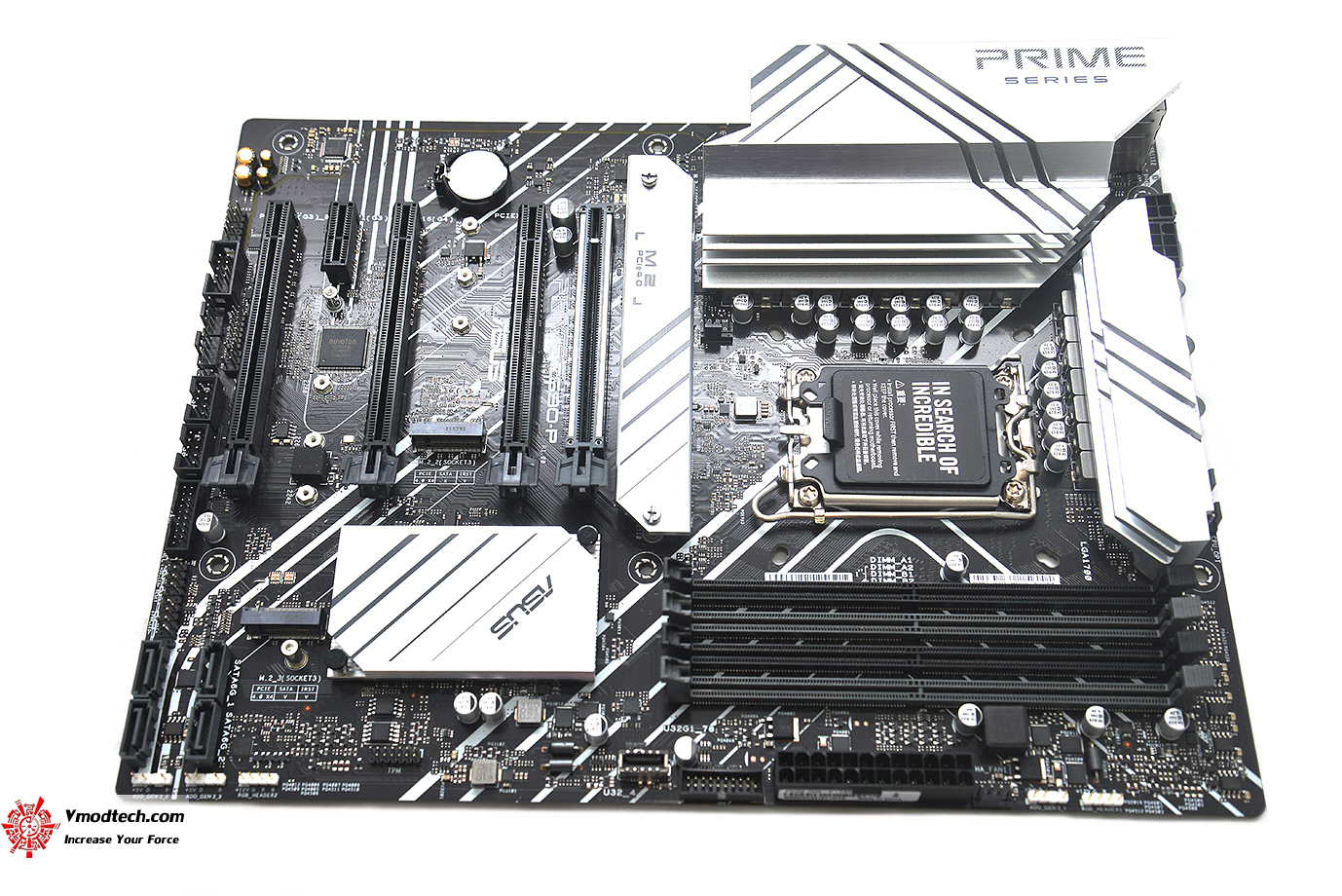

dsc 3289 ASUS PRIME Z690 P CSM REVIEW

ตัวเมนบอร์ดดีไซน์ดำสนิทสลับด้วยฮีตซิงค์สีเงินสวยงามดูเรียบง่ายสไตล์ PRIME ซีรี่ย์ครับ

dsc 3296 ASUS PRIME Z690 P CSM REVIEW

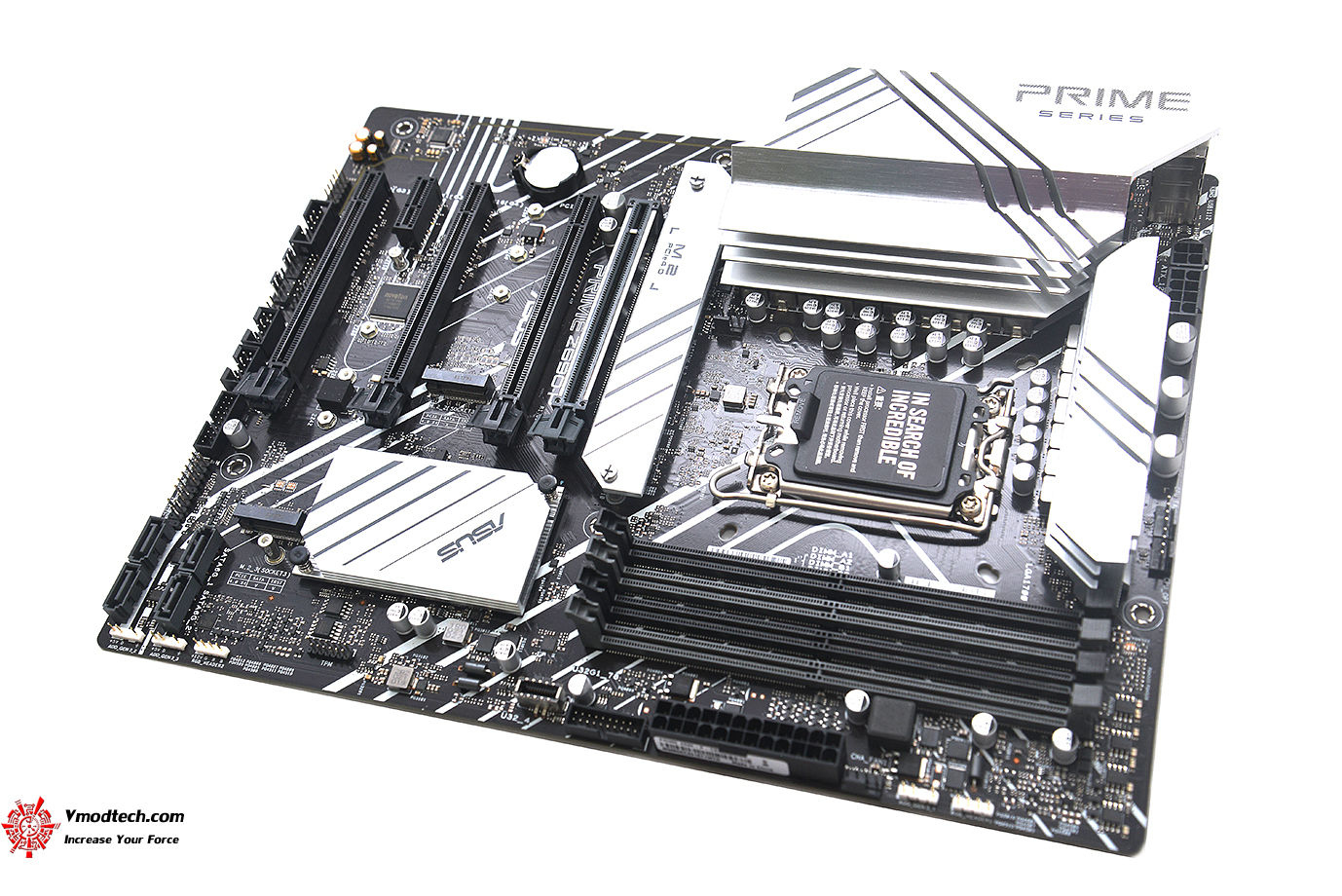

เมนบอร์ดขนาดโดยรวม ATX 30.5cm x 23.4cm,

dsc 3301 ASUS PRIME Z690 P CSM REVIEW

การจัดวางอุปกรณ์นั้นรองรับการ DIY ต่างๆ ทั้งช่องต่อไฟ RGB ชุดพัดลมต่างๆ ช่อง USB และอื่นๆ พร้อมใช้งานเลยครับ

dsc 3404 ASUS PRIME Z690 P CSM REVIEW

ตัวเมนบอร์ดดีไซน์ด้วยฮีตซิงค์ระบายความร้อนแบบใหญ่โตทั้ง VRM heatsinks, M.2 heatsink, PCH heatsink ภาคจ่ายไฟทั้งสองฝั่งรวมไปถึงชิปเซ็ตและ M.2 ทำให้ระบายความร้อนได้อย่างมีประสิทธิภาพครับ

dsc 3305 ASUS PRIME Z690 P CSM REVIEW

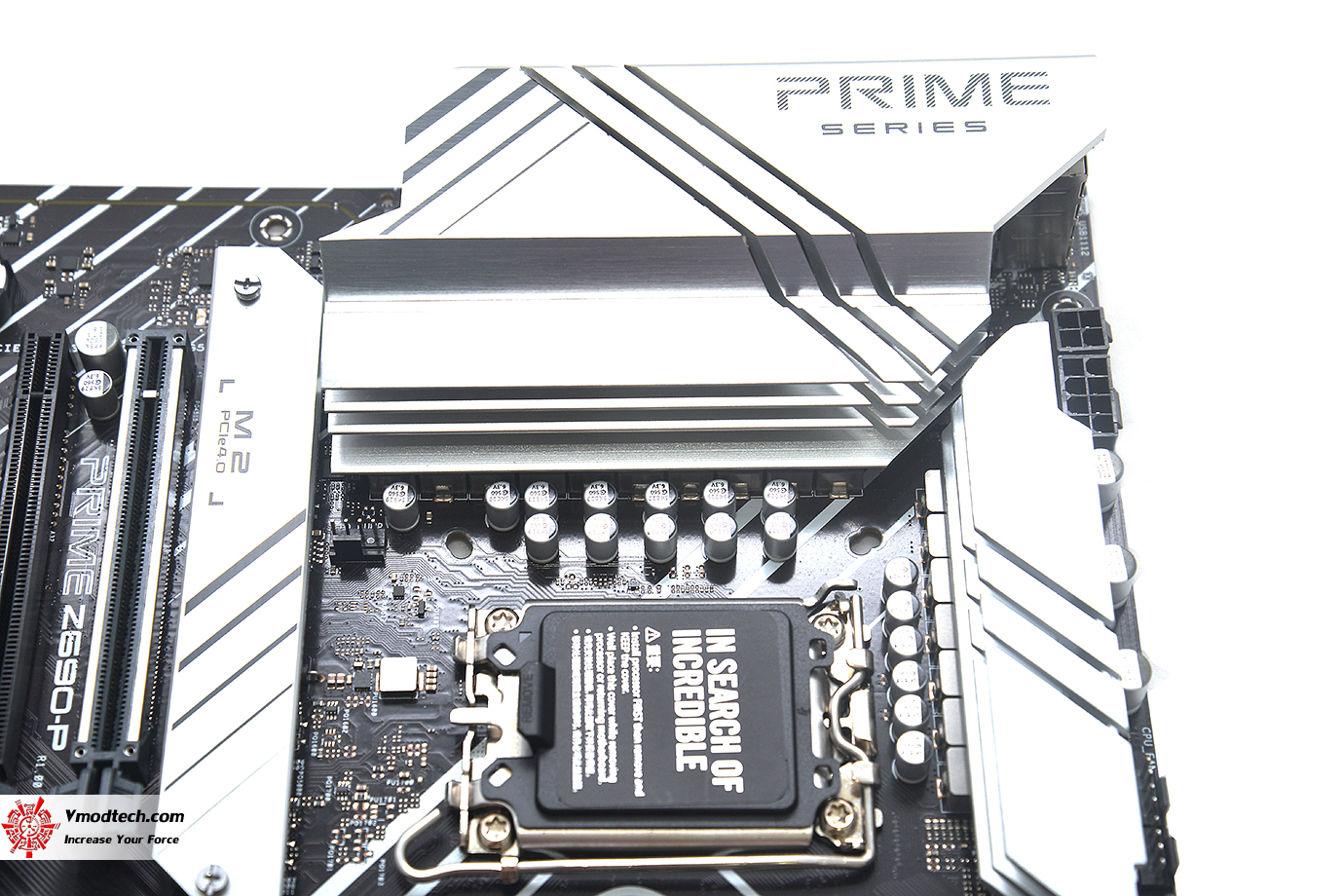

ฮีตซิงค์ VRM heatsinks ออกแบบใหญ่โตด้วยอลูมิเนียมทั้งสองฝั่งเน้นการระบายความร้อนได้ดีเลยครับ

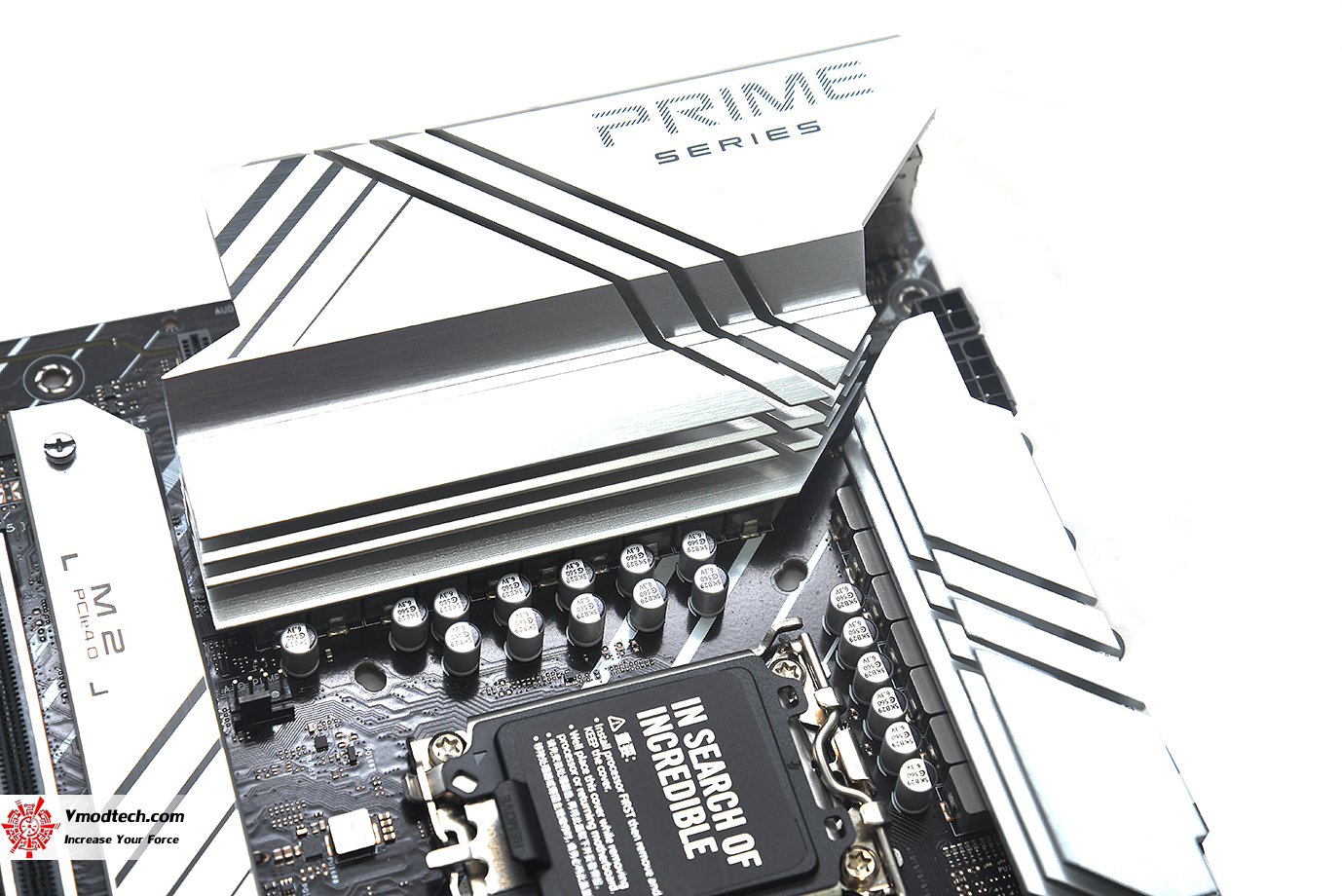

dsc 3321 ASUS PRIME Z690 P CSM REVIEW

ภาคจ่ายไฟแบบ 14+1 DrMOS, 8+4 pin ProCool connectors, alloy chokes และ durable capacitors ประสิทธิภาพสูงเน้นการใช้งานที่ทนทานรองรับการโอเวอร์คล๊อกได้สบายๆ ระบายความร้อนด้วยฮีตซิงค์ VRM heatsinks ที่มั่นใจได้เลยครับในการระบายความร้อน

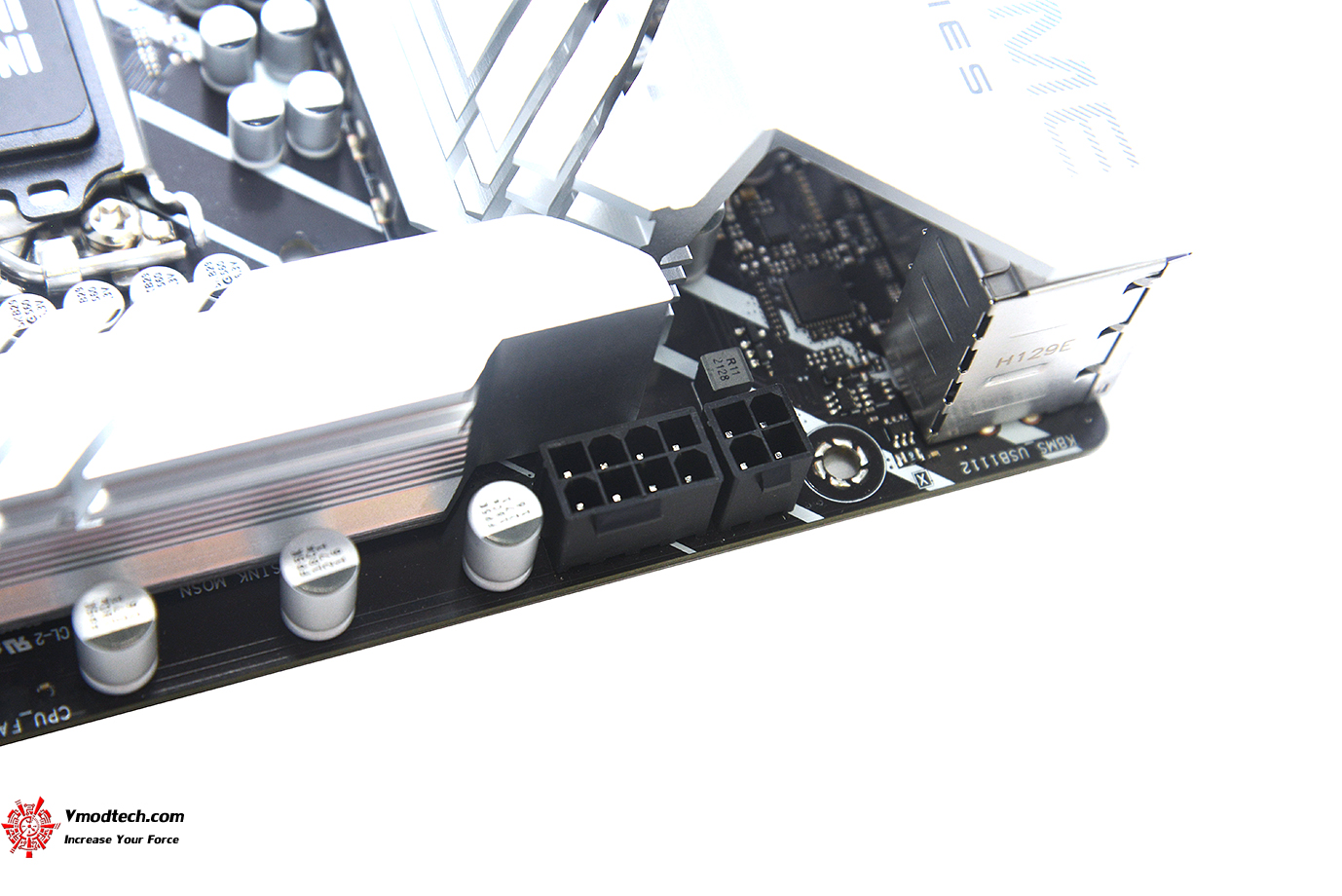

dsc 3335 ASUS PRIME Z690 P CSM REVIEW ไฟเลี้ยงซีพียู 8+4 pin ProCool connectors 2ช่องครับ

dsc 3325 ASUS PRIME Z690 P CSM REVIEW

ซ็อกเก็ตใหม่ LGA 1700 ที่รองรับซีพียู Intel 12th Gen ในรหัส Alder Lake จะสังเกตุว่ามีช่องอัพเกรดติดตั้งแบบสองรูติดกันดูแล้วก็จะยังใช้งานร่วมกับ LGA1150 / 1200 ได้อยู่ครับสำหรับเมนบอร์ดในรุ่น ASUS PRIME Z690-P-CSM  นี้ ทำให้ท่านที่มีชุดระบายความร้อนในรุ่นเดิมก็อาจจะใช้งานได้ครับผม ซึ่งผมทดสอลใช้งานกับฮีตซิงค์รุ่นเดิมที่รองรับ LGA 115X ก็ยังสามารถใช้งานได้สบายๆ เลยครับ

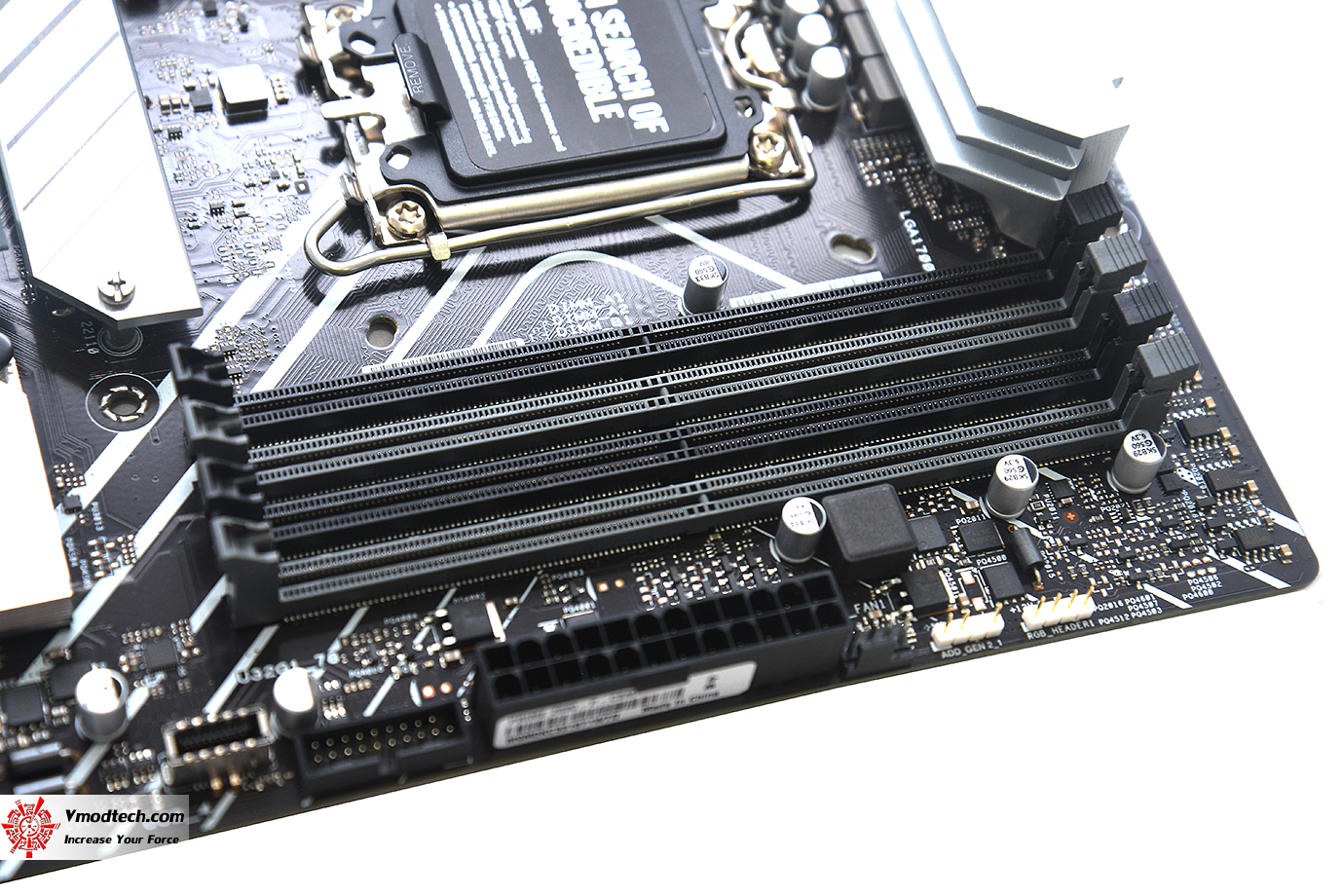

dsc 3328 ASUS PRIME Z690 P CSM REVIEW

สล็อตแรม DDR5 มีด้วยกัน 4ช่อง รองรับแรม 4 x DIMM, Max. 128GB, DDR5 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 4800 Non-ECC, Un-buffered Memory

dsc 3343 ASUS PRIME Z690 P CSM REVIEW

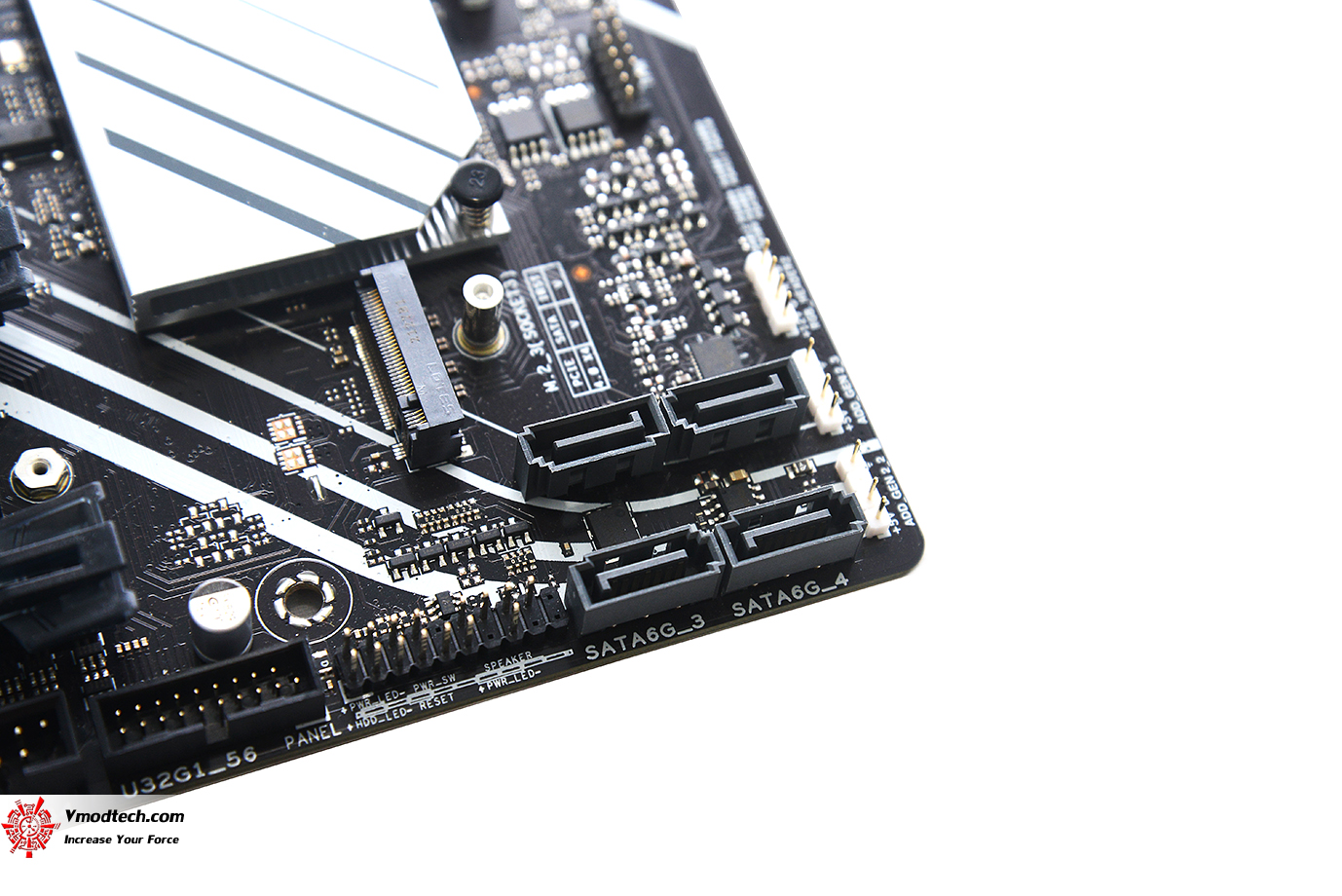

ช่อง SATA มี 4ช่องการทำงานครับ 4 x SATA 6Gb/s ports

dsc 3353 ASUS PRIME Z690 P CSM REVIEW

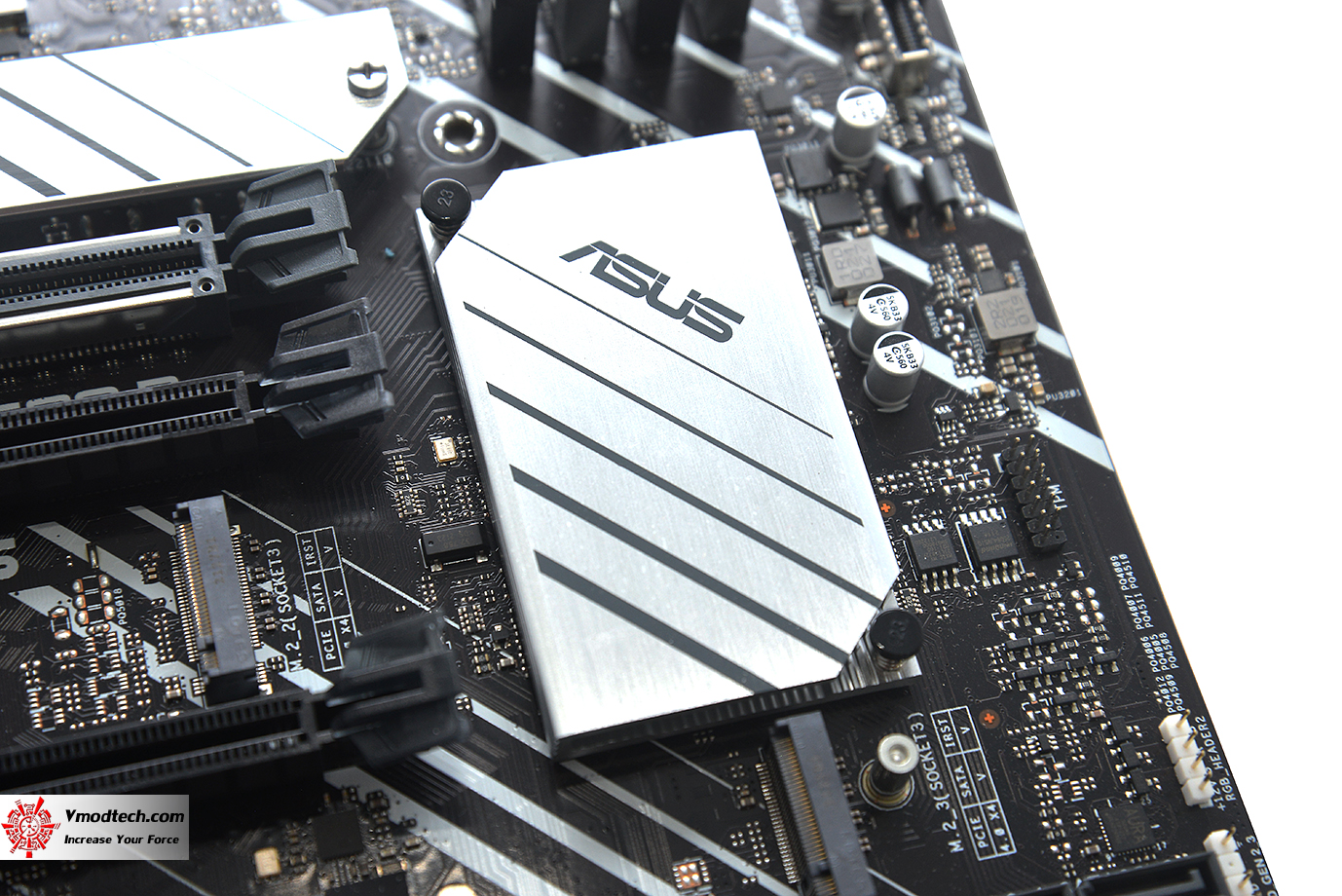

ฮีตซิงค์ชิปเซ็ต PCH heatsink เป็นอลูมิเนียมเน้นระบายความร้อนได้เป็นอย่างดีสีเงินสวยงามมีโลโก้ ASUS อยู่ด้านบนครับ

dsc 3365 ASUS PRIME Z690 P CSM REVIEW

ชิปเซ็ต Z690 รุ่นใหม่ล่าสุด

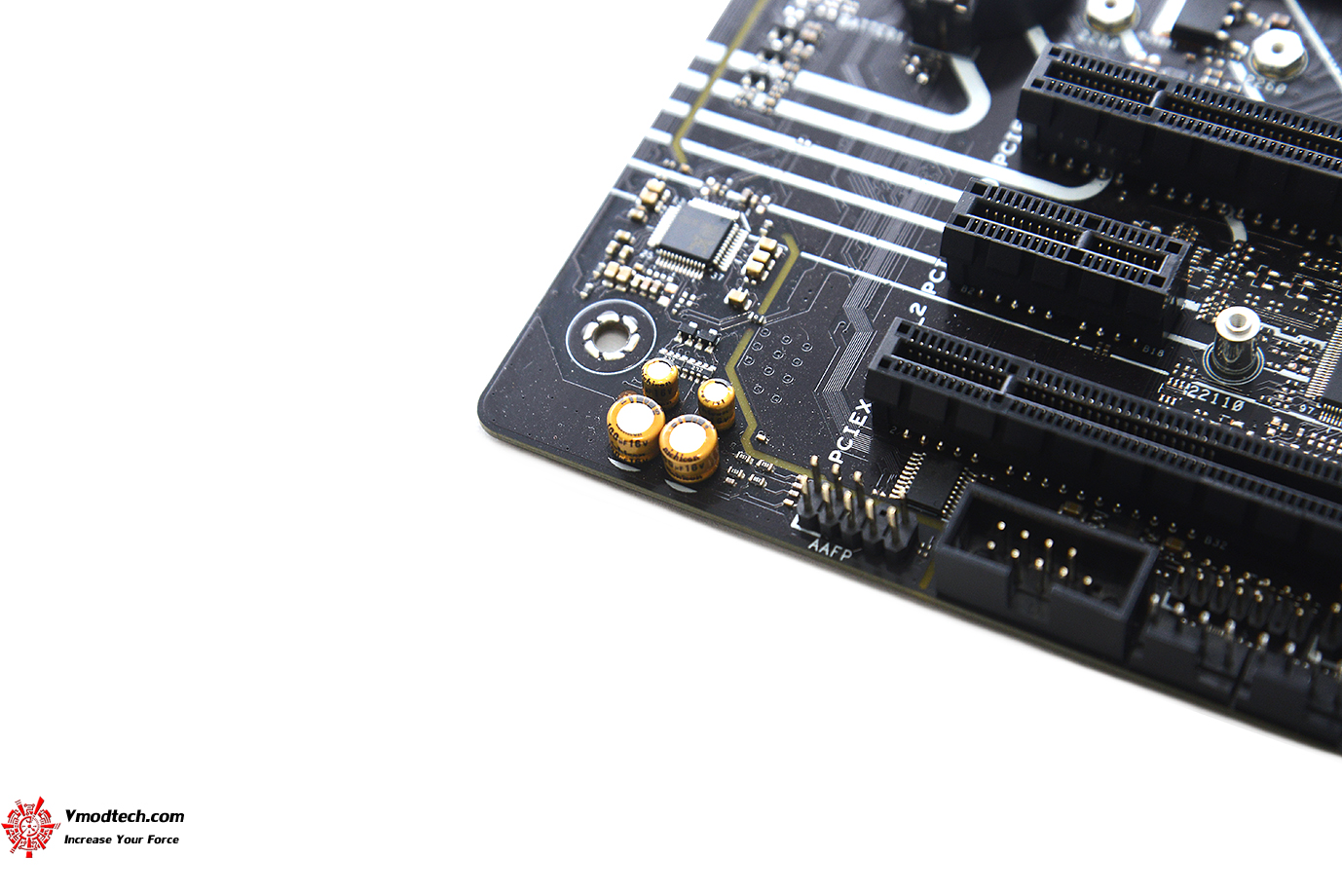

dsc 3393 ASUS PRIME Z690 P CSM REVIEW

ระบบเสียงที่ยังใช้ ALC887/897, Realtek 7.1 Surround Sound High Definition Audio CODEC ใช้งานทั่วไปได้ดีเลยครับ

dsc 3378 ASUS PRIME Z690 P CSM REVIEW

dsc 3390 ASUS PRIME Z690 P CSM REVIEW

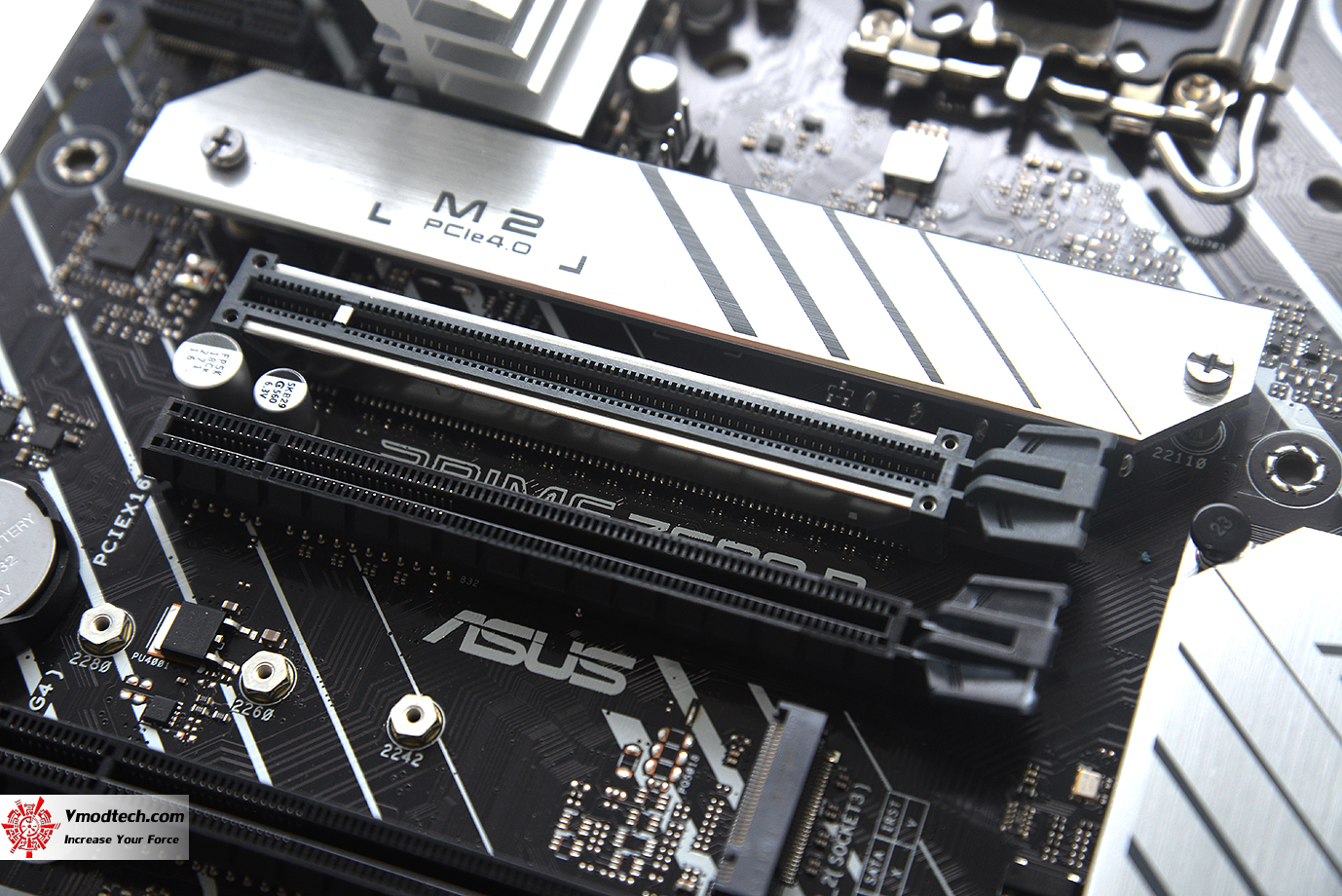

สล็อต PCIe 5.0 มี 1 ช่อง เสริมแกร่งด้วย Safe Slot มาให้ใช้งานกันเลยครับ ช่องอื่นๆ ประกอบด้วย

IIntel® 12th Gen Processors*

1 x PCIe 5.0/4.0/3.0 x16 slot

Intel® Z690 Chipset**

1 x PCIe 4.0/3.0 x16 slot (supports x4 mode)

2 x PCIe 3.0 x16 slots (support x4 mode)

1 x PCIe 3.0 x1 slot

dsc 33711 ASUS PRIME Z690 P CSM REVIEW

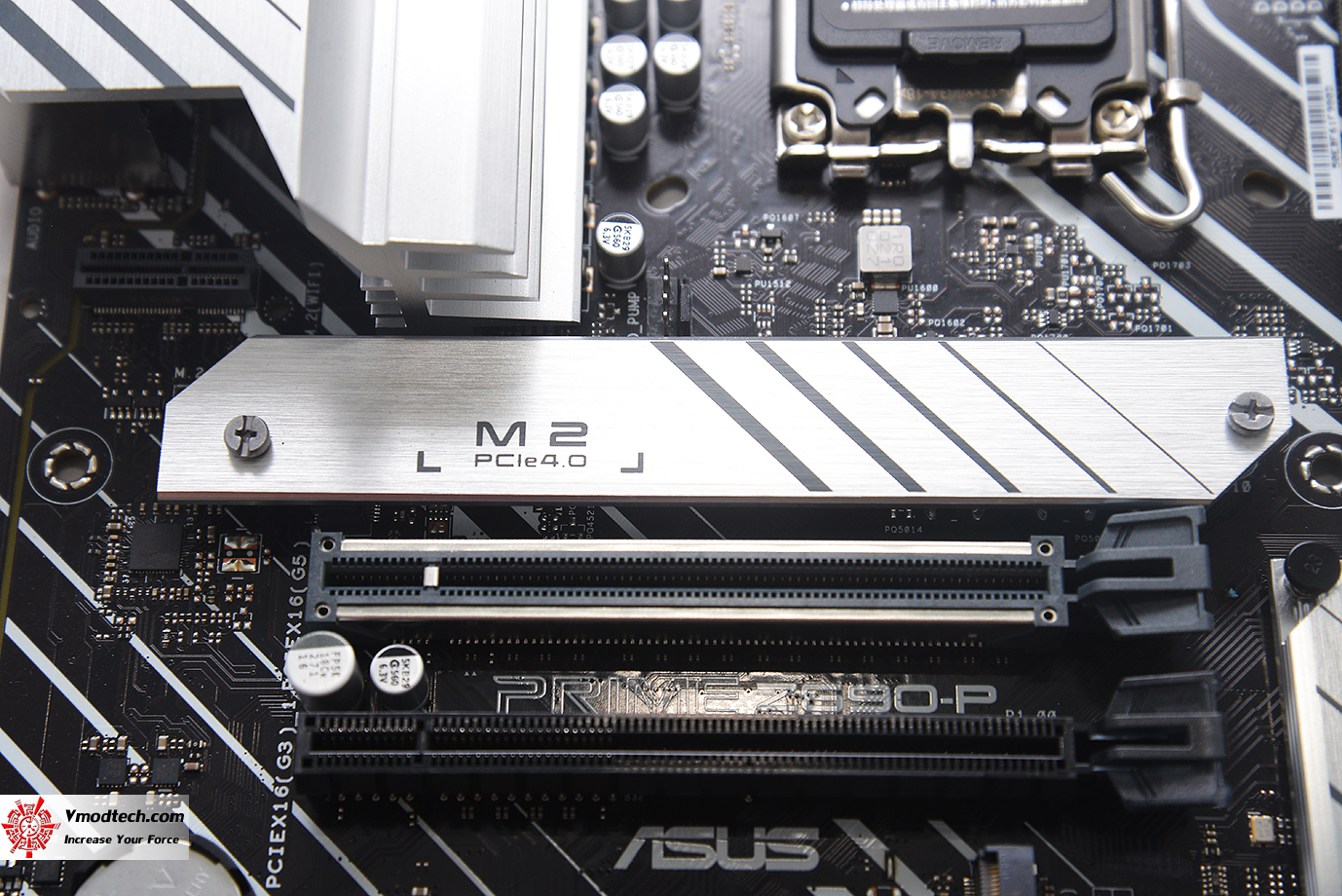

M.2 มีทั้งหมด 3ช่องการทำงานครับ ช่องแรกมีฮีตซิงค์ระบายความร้อนให้พร้อม

Intel® 12th Gen Processors

M.2_1 slot (Key M), type 2242/2260/2280/22110

- Intel® 12th Gen processors support PCIe 4.0 x4 mode.

Intel® Z690 Chipset**

M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)

M.2_3 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 & SATA modes)

dsc 3420 ASUS PRIME Z690 P CSM REVIEW

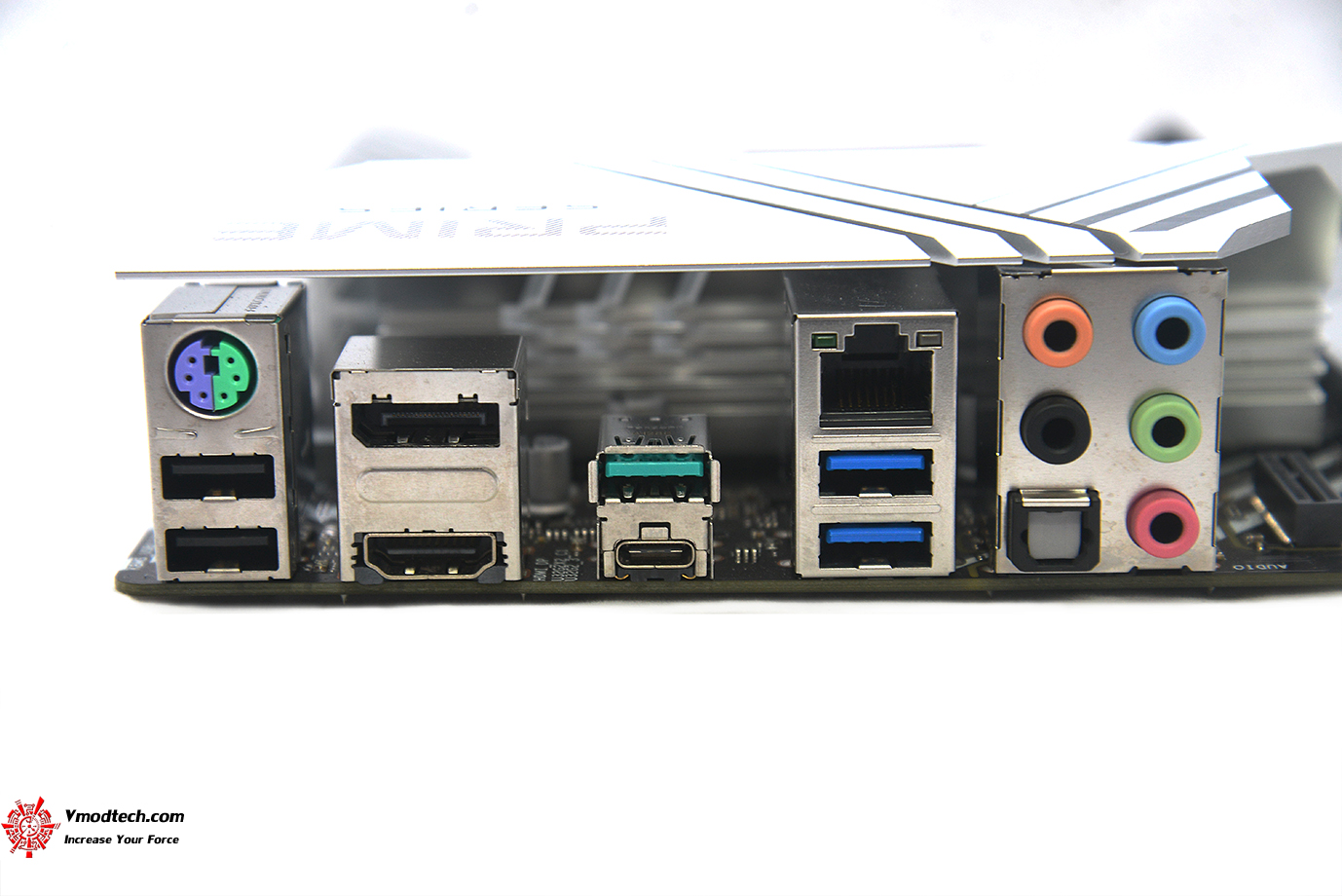

ช่องเชื่อมต่อด้านหลังให้มากันเยอะมากๆ ครับ

1 x USB 3.2 Gen 2×2 port (1 x USB Type-C®)

1 x USB 3.2 Gen 2 port (1 x Type-A)

2 x USB 3.2 Gen 1 ports (2 x Type-A)

2 x USB 2.0 ports (2 x Type-A)

1 x DisplayPort

1 x HDMI® port

1 x V-M.2 slot (Key E)

1 x Realtek 2.5Gb Ethernet port
5 x Audio jacks

1 x Optical S/PDIF out port

1 x PS/2 Keyboard/Mouse combo port

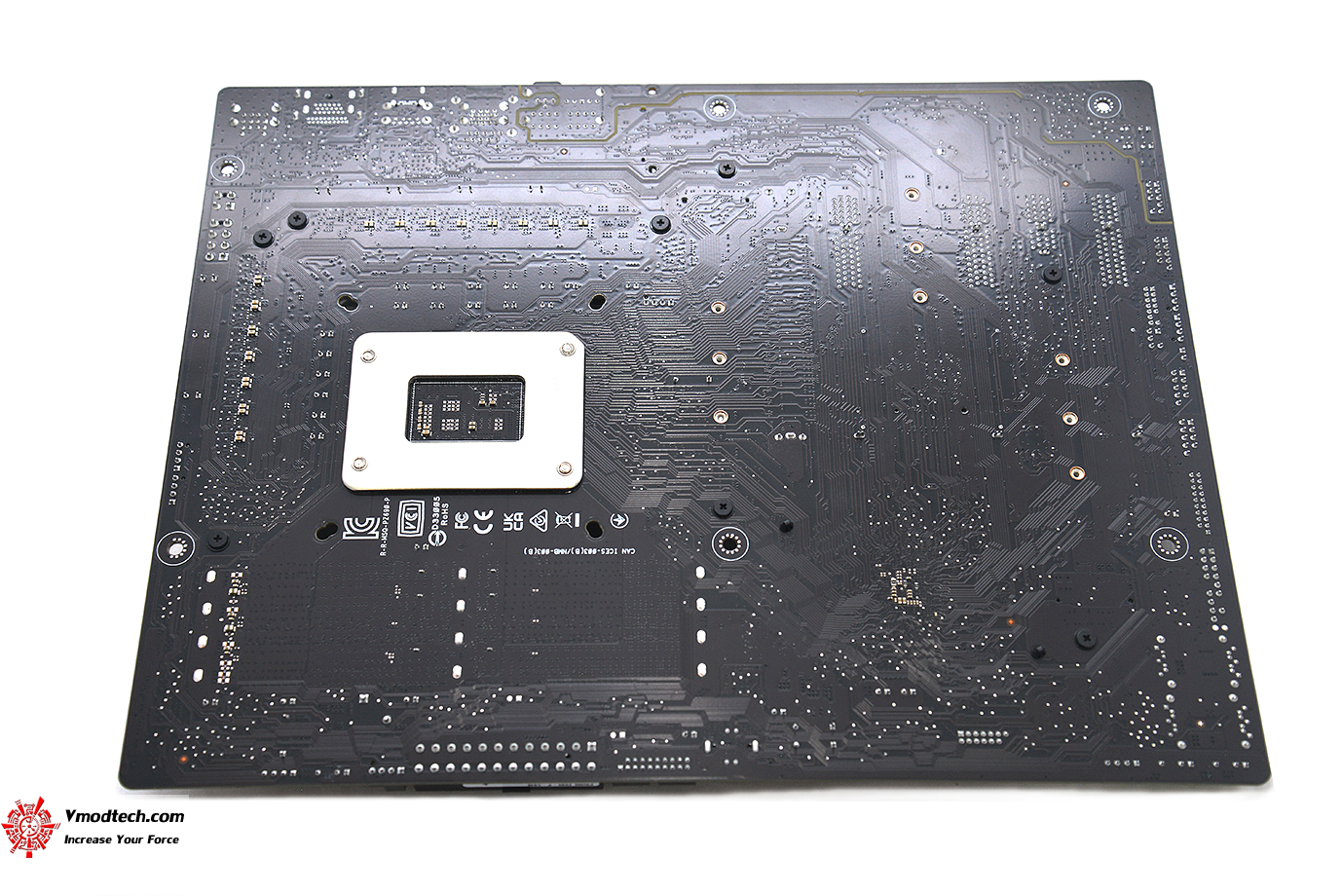

dsc 3424 ASUS PRIME Z690 P CSM REVIEW

PCB ด้านหลังสีดำสนิทครับ

เราไปชมรายละเอียดของชุดอุปกรณ์ที่ใช้งานทดสอบในวันนี้กันครับ
