ASUS MAXIMUS XII EXTREME Appearance

ตัวกล่องเมนบอร์ด ASUS ROG MAXIMUS XII EXTREME นั้นมาในแนวสีดำสนิทคงเอกลักษณ์ ROG เอาไว้จริงๆครับ พร้อมบอกฟีเจอร์การทำงานคร่าวๆและรองรับซีพียู Intel 10th Gen อีกด้วย

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆครบถ้วนครับ

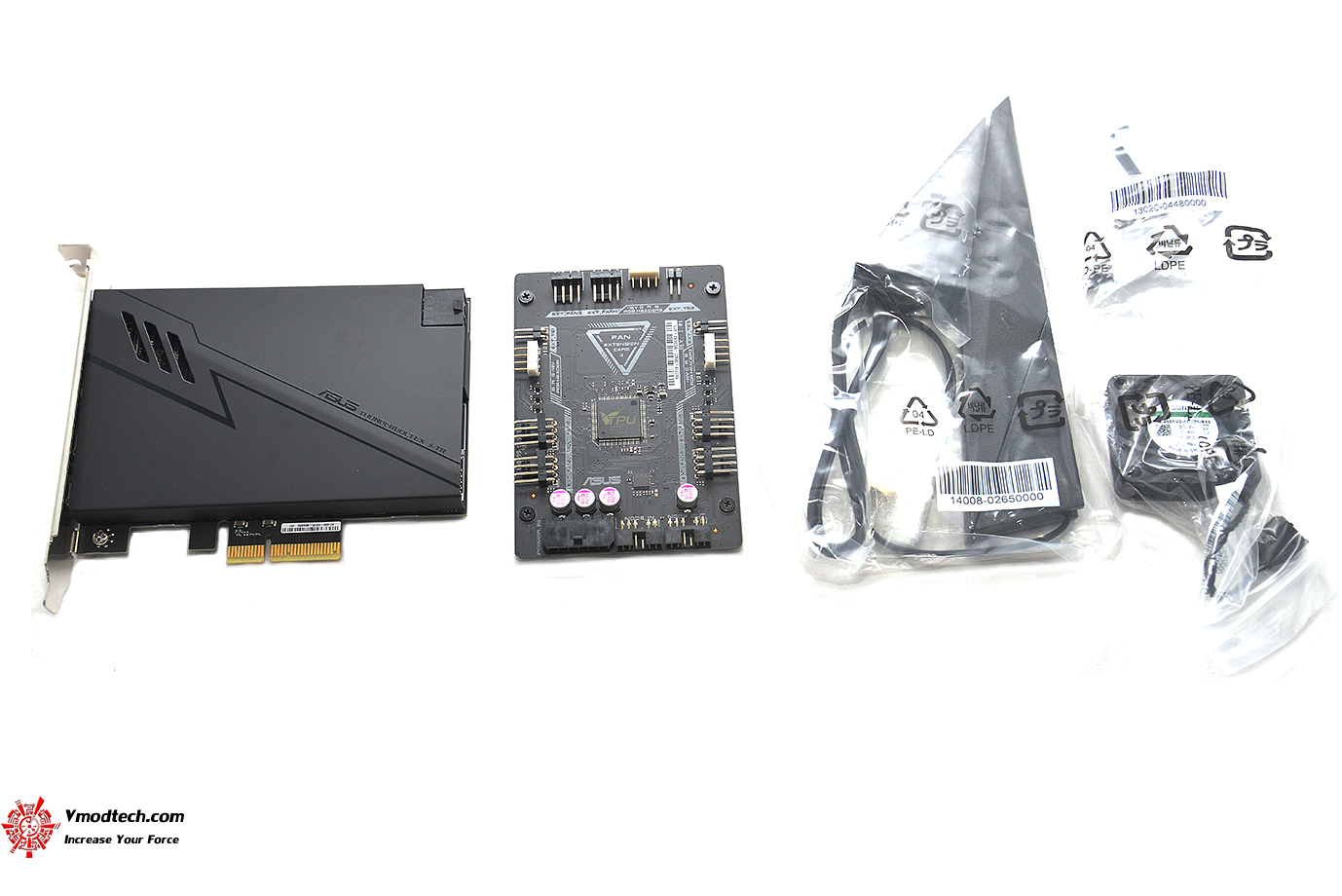

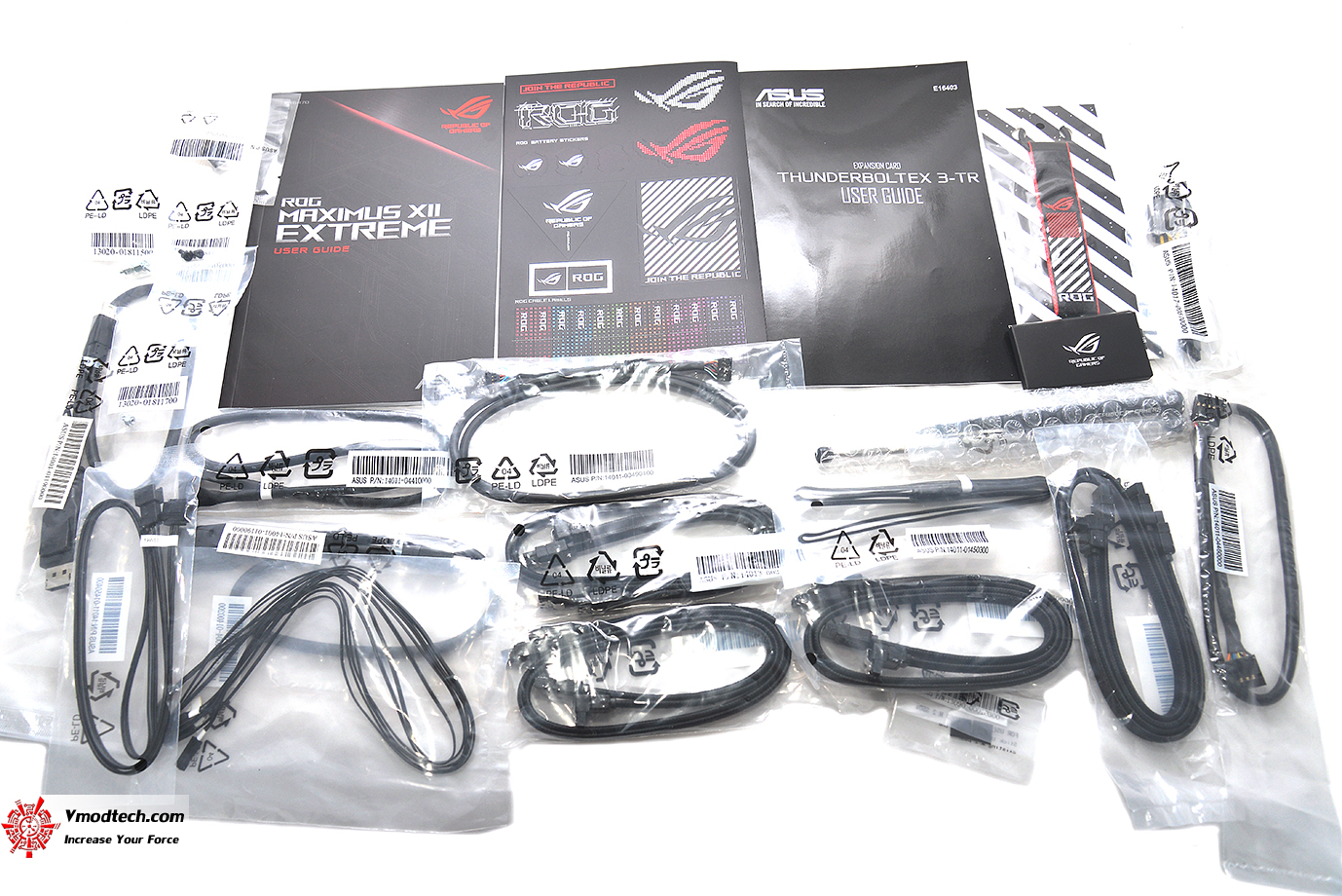

อุปกรณ์ต่างๆมี แผ่นไดร์เวอร์ คู่มือ สติ๊กเกอร์ 1 x ROG logo plate sticker , 3 x M.2 Screw Package , 1 x MOS Cooling kit (fan bracket and 40mm x 40mm fan) , 1 x Fan Extension Card II (6 x 4-pin Chassis Fan connectors, , 3 x RGB headers, , 3 x 2-pin Thermal sensor header) , 1 x Fan Extension Card II power cable , 1 x Fan Extension Card II NODE connector cable , 1 x Fan Extension Card II screw package , 2 x mini DisplayPort Cable , 1 x ROG big sticker , 1 x Q-Connector , 1 x Wi-Fi Antenna(s) , 1 x Extension Cable for RGB strips (80 cm) , 1 x Extension cable for Addressable LED , 3 x Thermistor cable(s) , 1 x USB drive with utilities and drivers , 8 x ROG weave SATA 6G cable , 1 x ROG DIMM.2 with heatsink , 2 x M.2 Pad for ROG DIMM.2 , 1 x 2-in-1 Rubber pad , 1 x ROG Multi-Bit screwdriver , 1 x THUNDERBOLTEX 3-TR Card , 1 x ASUS TB header cable , 1 x USB2.0 Cable , ROG key chain

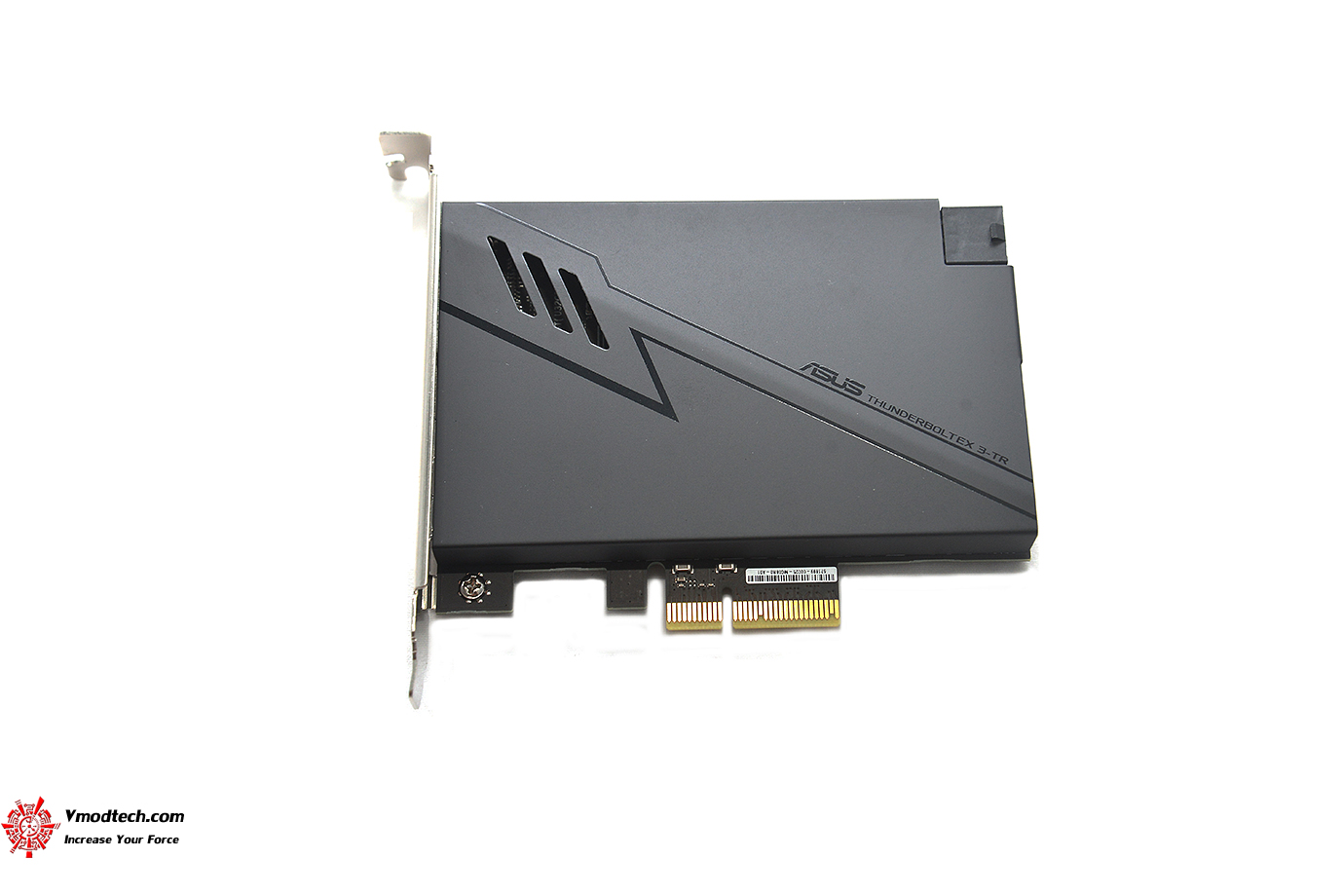

Thunderbolt 3 Expansion Card มีมาให้ 1ชุดครับ กับความแรงในการรับส่งข้อมูลสุงถึง 40Gbps กันเลยทีเดียว

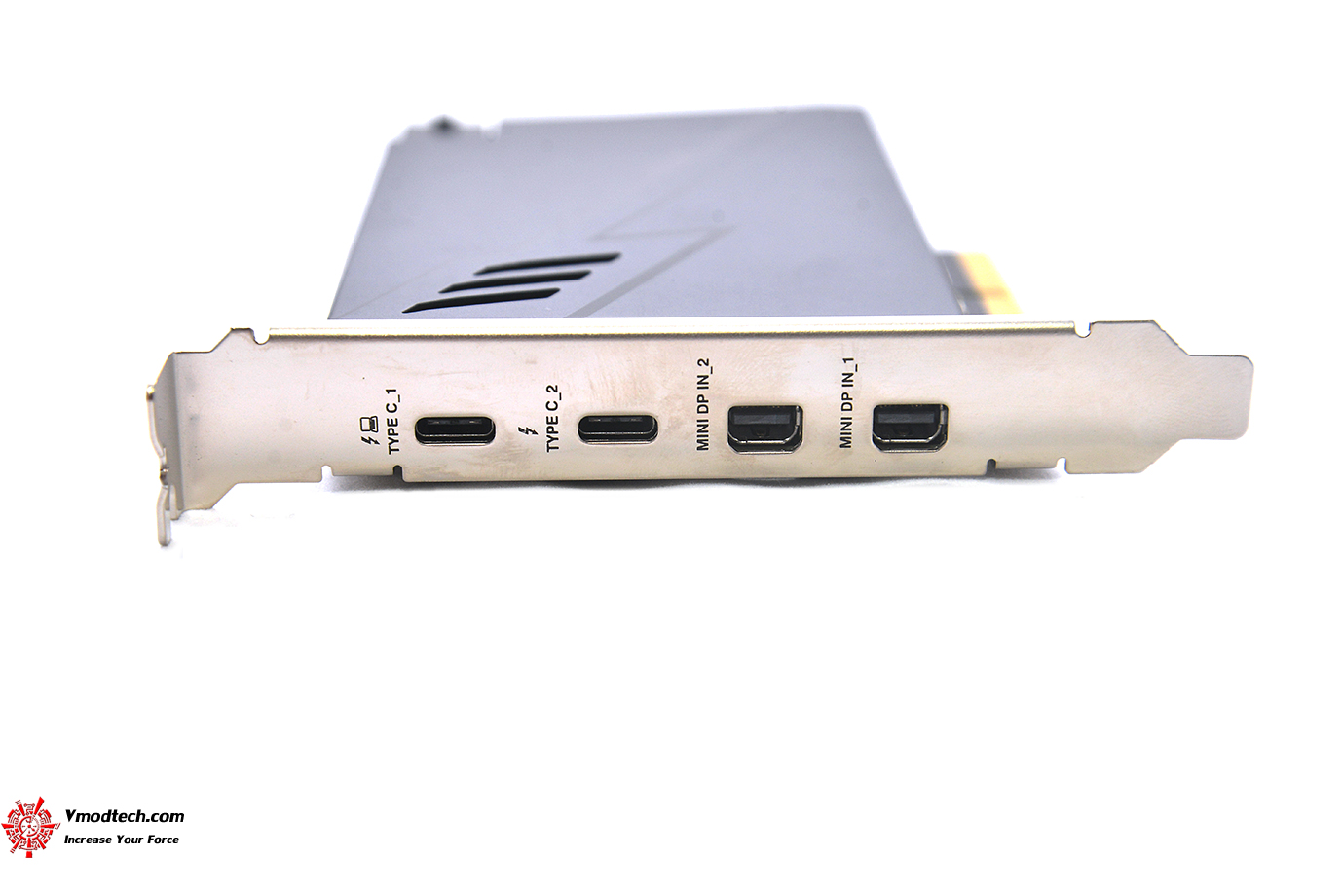

อินเตอร์เฟสประกอบด้วย USB Type C X2 , และ Mini DP X2 ครับ

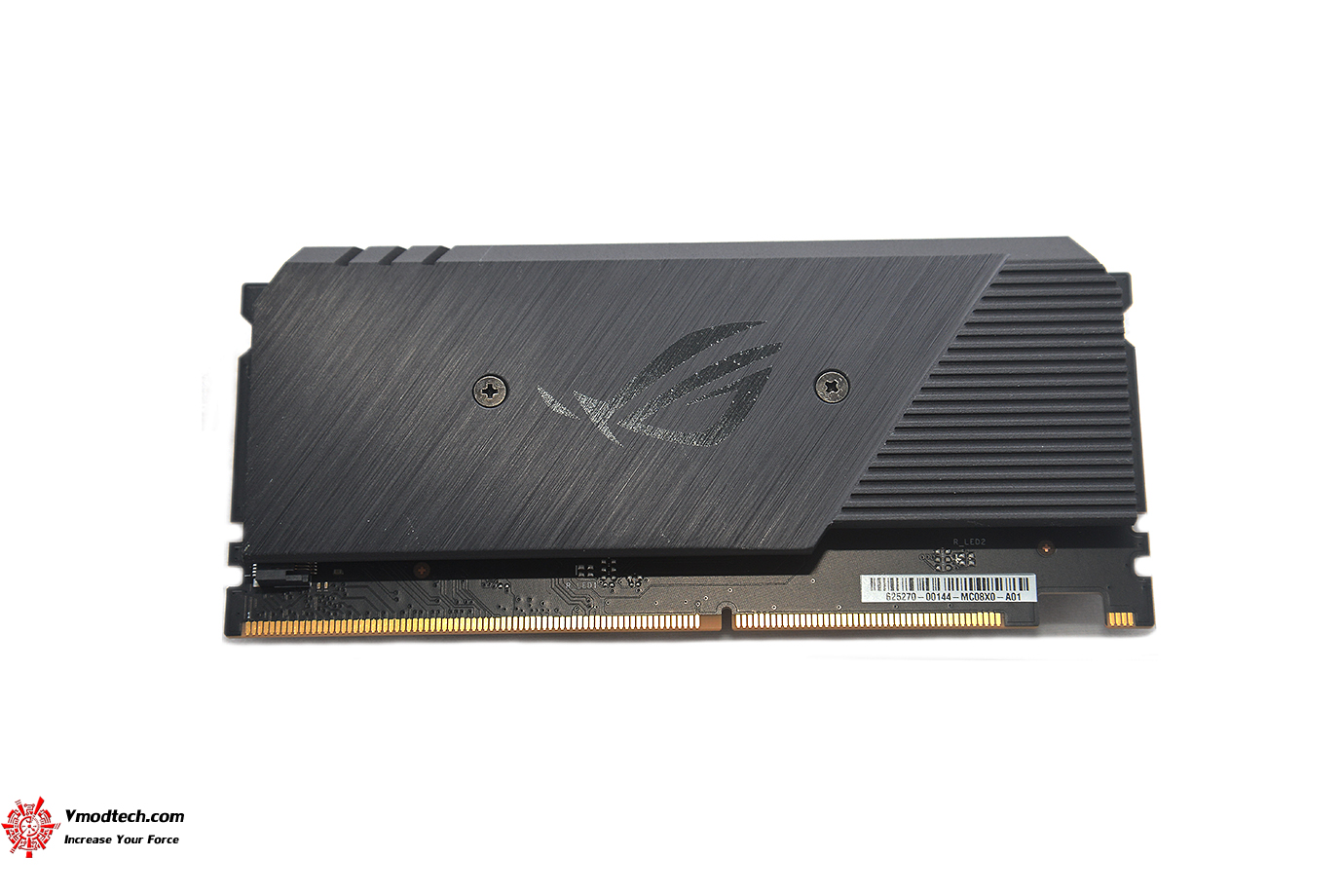

ROG DIMM.2 dual M.2 expansion card มาให้ใช้งานแบบครบครันในการอัพเกรด M.2 ต่างๆครับ

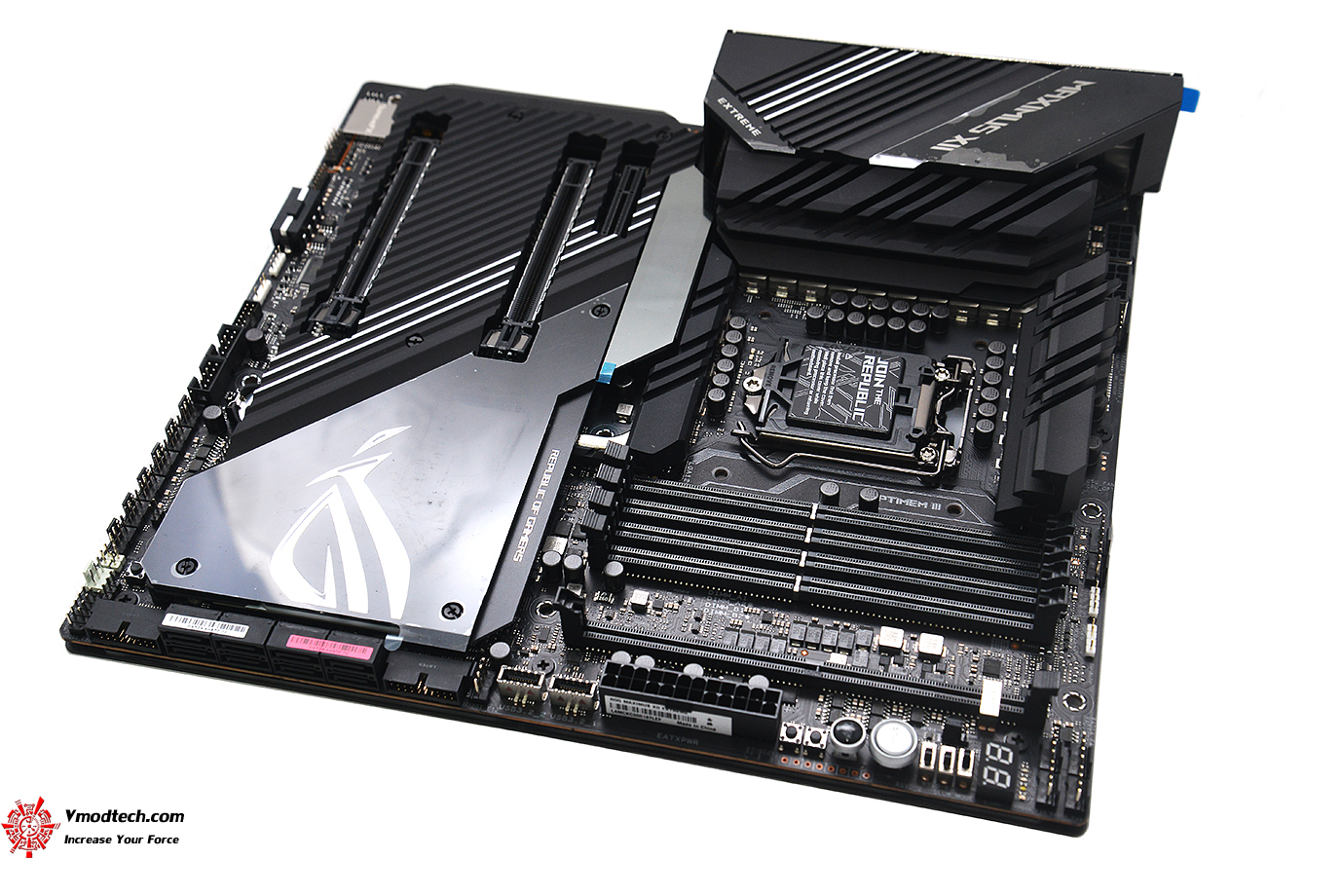

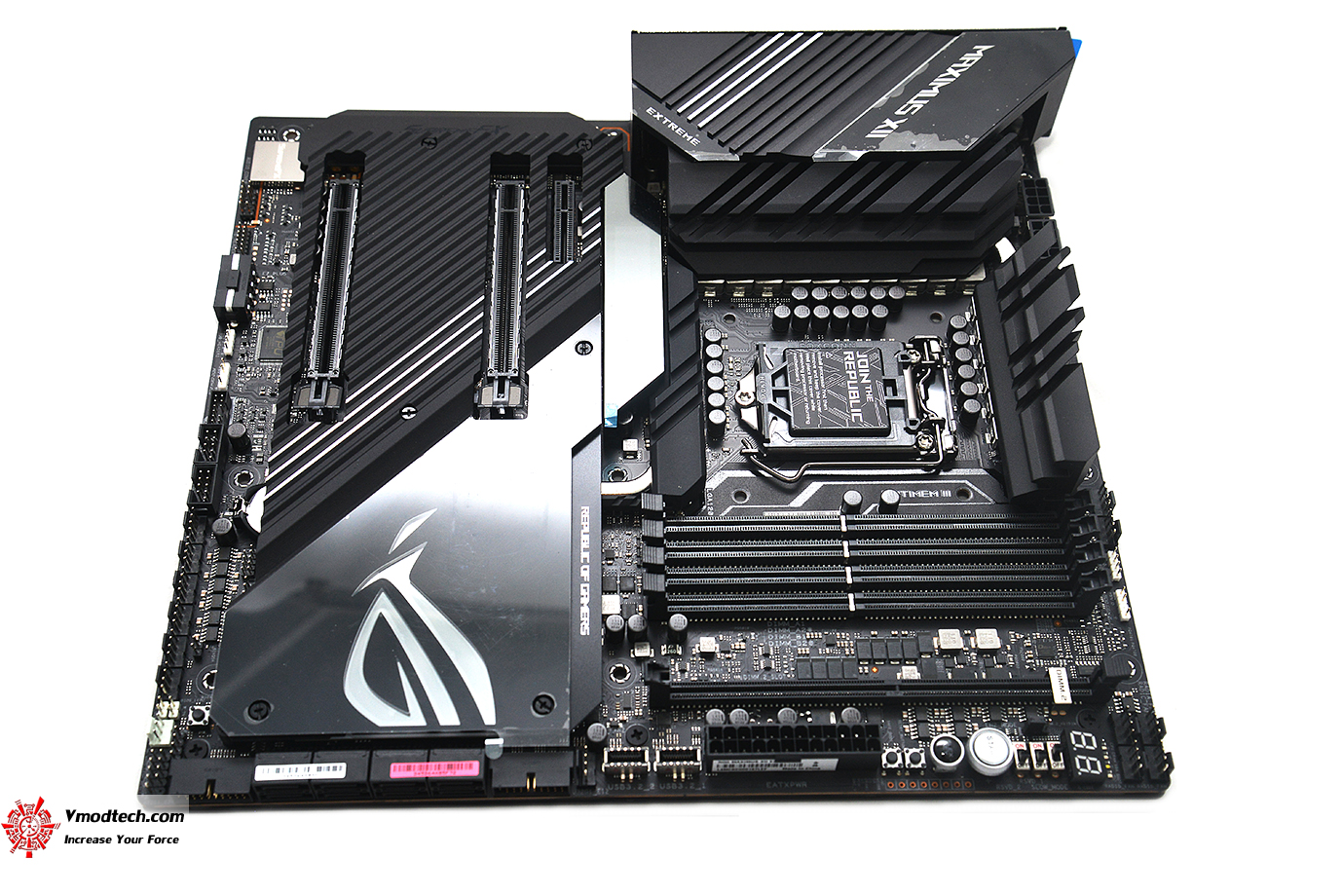

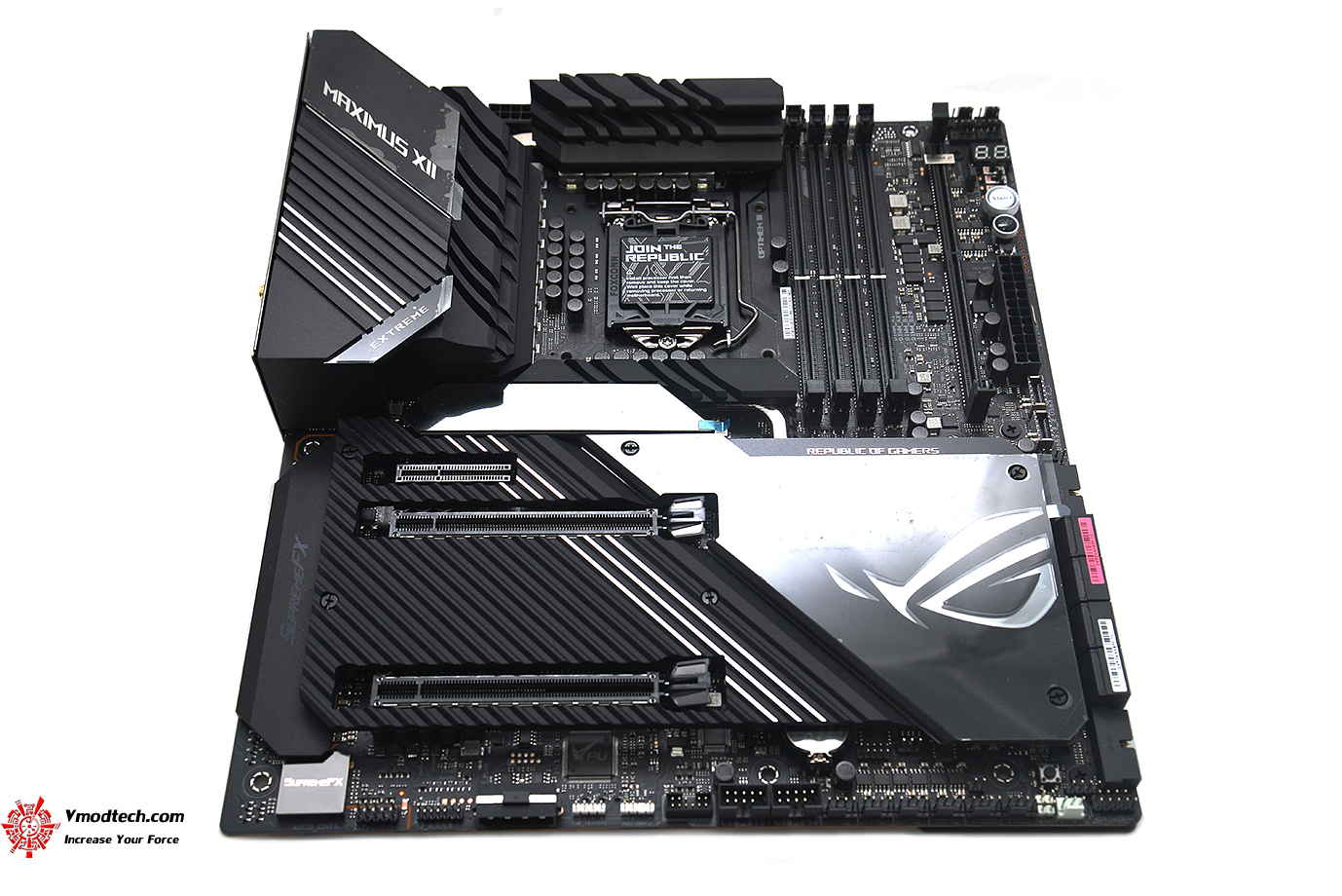

เมนบอร์ด ASUS ROG MAXIMUS XII EXTREME  ดีไซน์คงเอกลักษณ์ ROG ที่สวยงามอลังการแบบจัดเต็มเลยครับ

ตัวเมนบอร์ดนั้นขนาด ATX Form Factor 12 inch x 10.9 inch ( 30.5 cm x 27.7 cm )

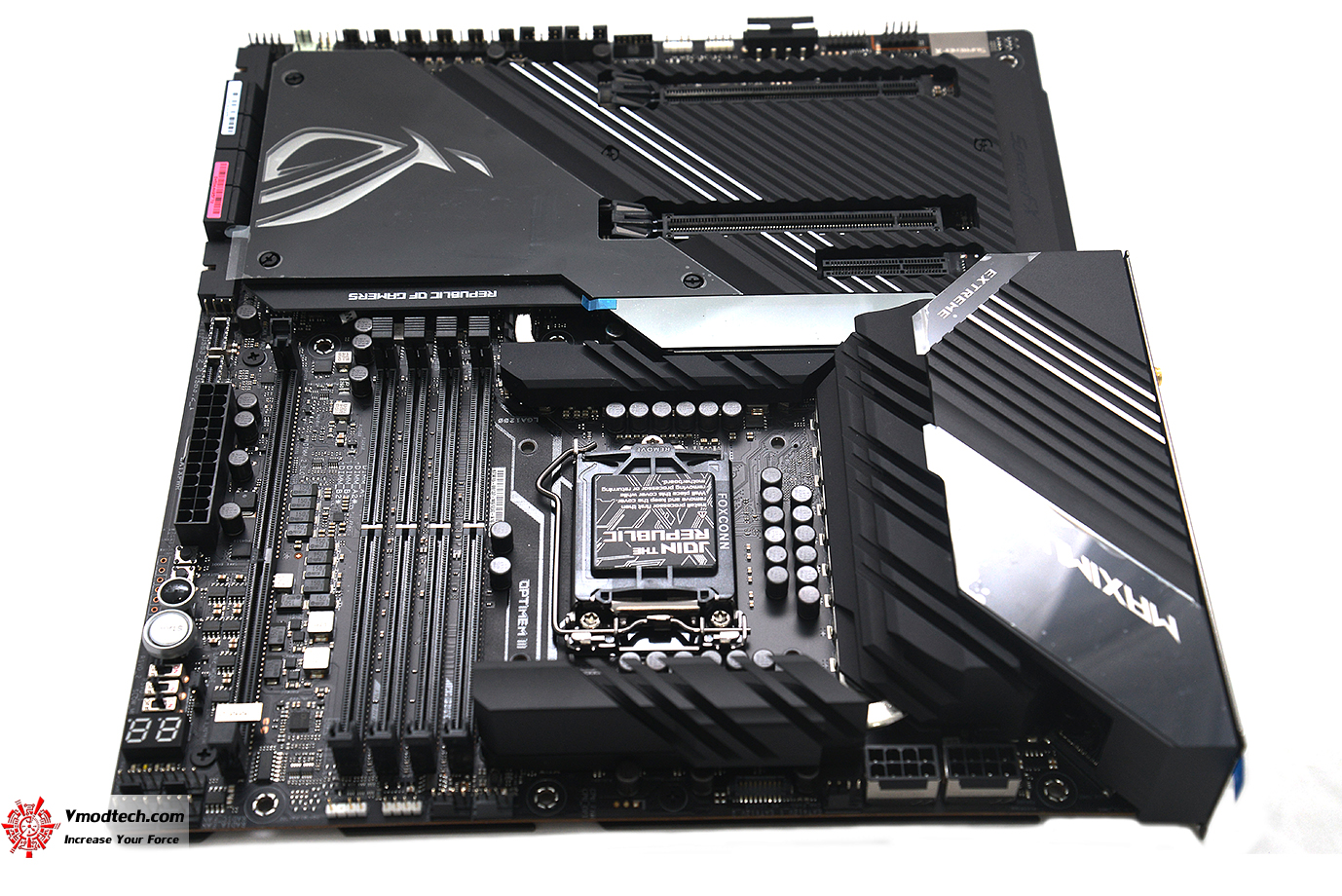

การจัดวางอุปกรณ์ต่างๆทำได้อย่างลงตัวครับ ออกแบบมาให้ DIY กันได้แบบเต็มๆ

ฮีตซิงค์ระบายความร้อนนั้นมีอยู่แทบทุกจุดเลยครับ น่าจะหมดปัญหาเรื่องความร้อนไปได้เยอะเลย

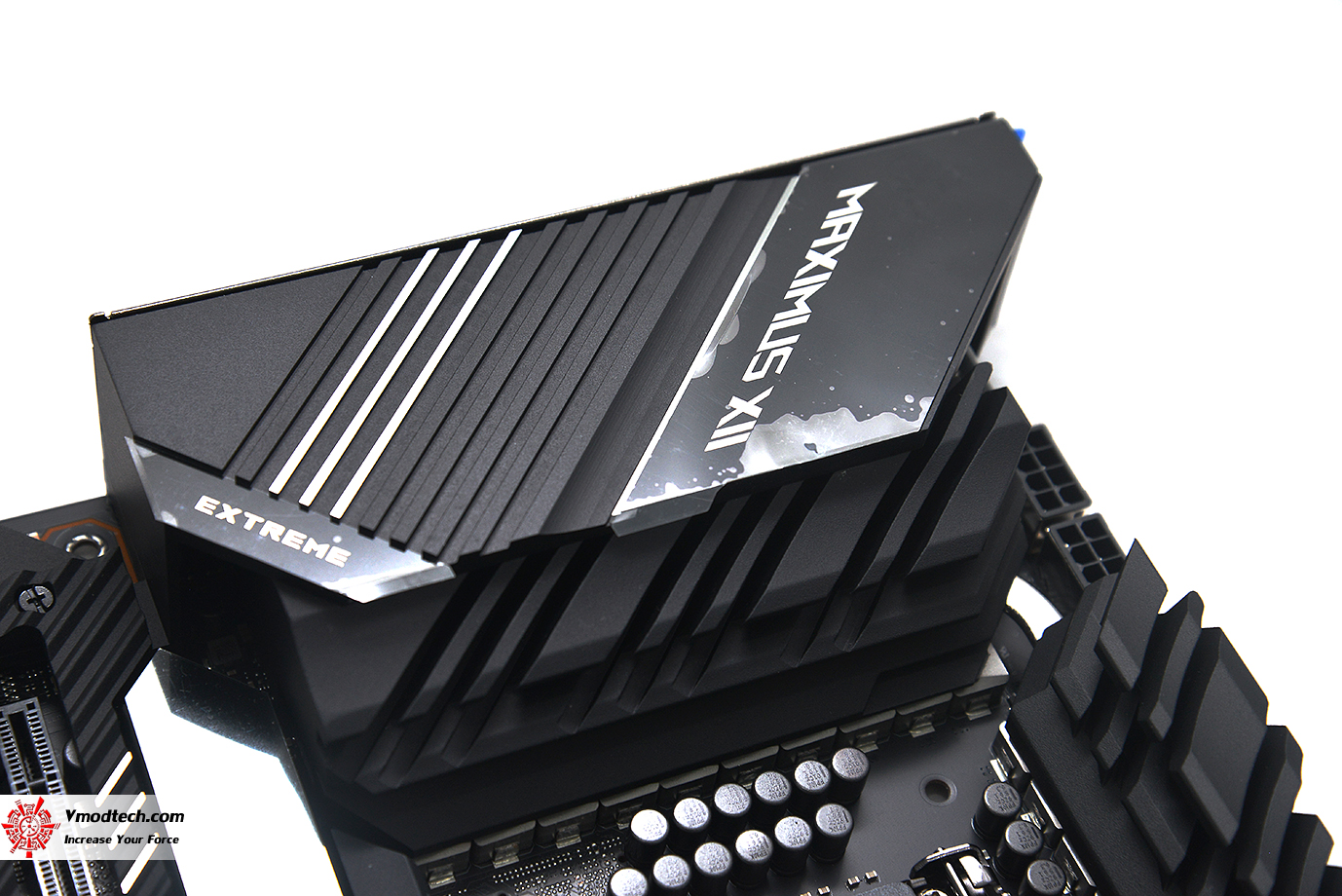

ด้านบนเป็นฮีตซิงค์แบบ Aluminum I/O cover เชื่อมต่อ VRM heatsink ทุกจุดทำให้มั่นใจเรื่องการระบายความร้อนได้เป็นอย่างดีครับ และมีไฟแสดงผลแบบ I/O Armor Zone Aura Lighting ให้อย่างสวยงามอีกด้วย

ภาคจ่ายไฟเป็นแบบ Teamed Power Stage Design แบบ 16เฟสที่จ่ายไฟได้มีประสิทธิภาพมากยิ่งขึ้นกว่าระบบเดิม

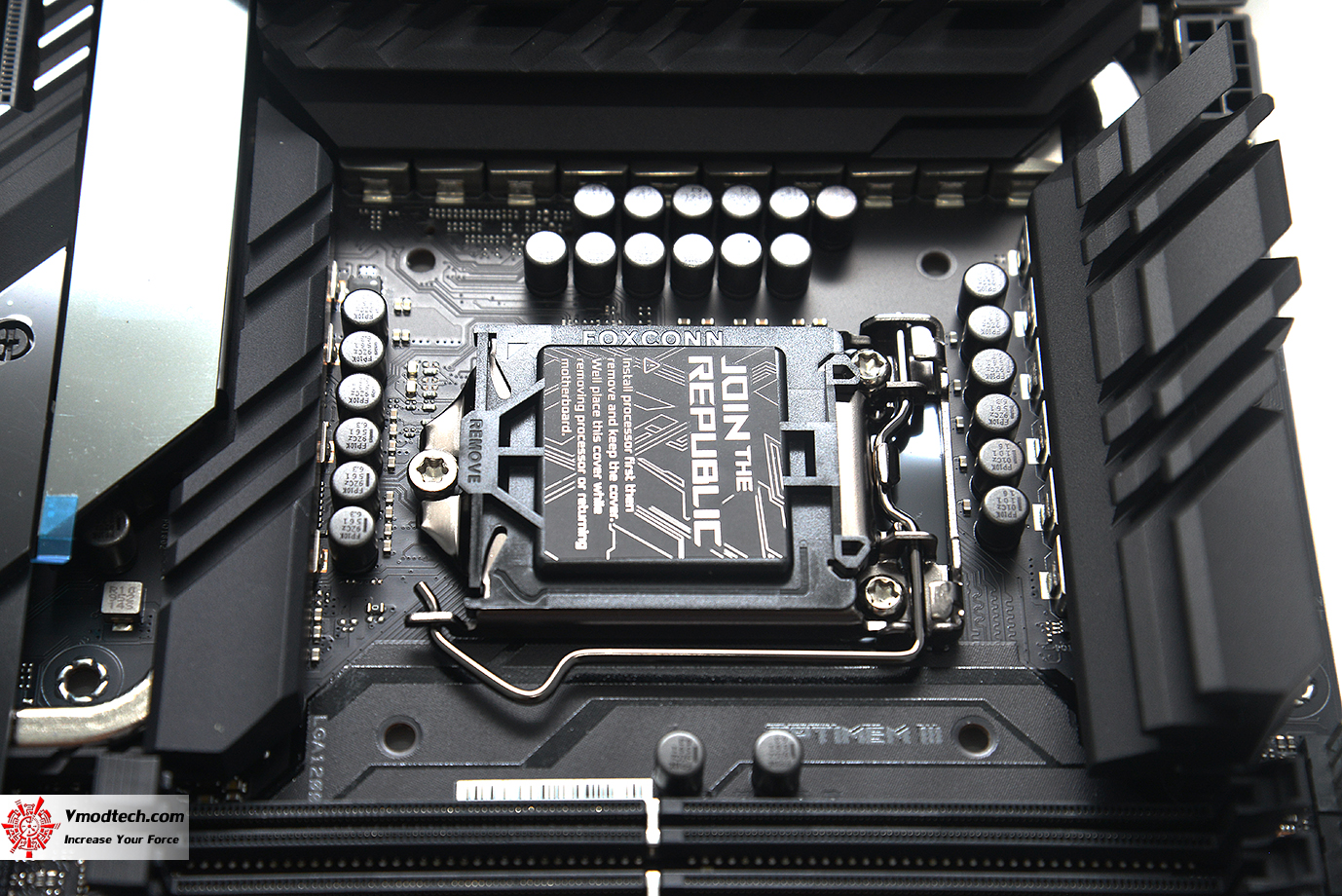

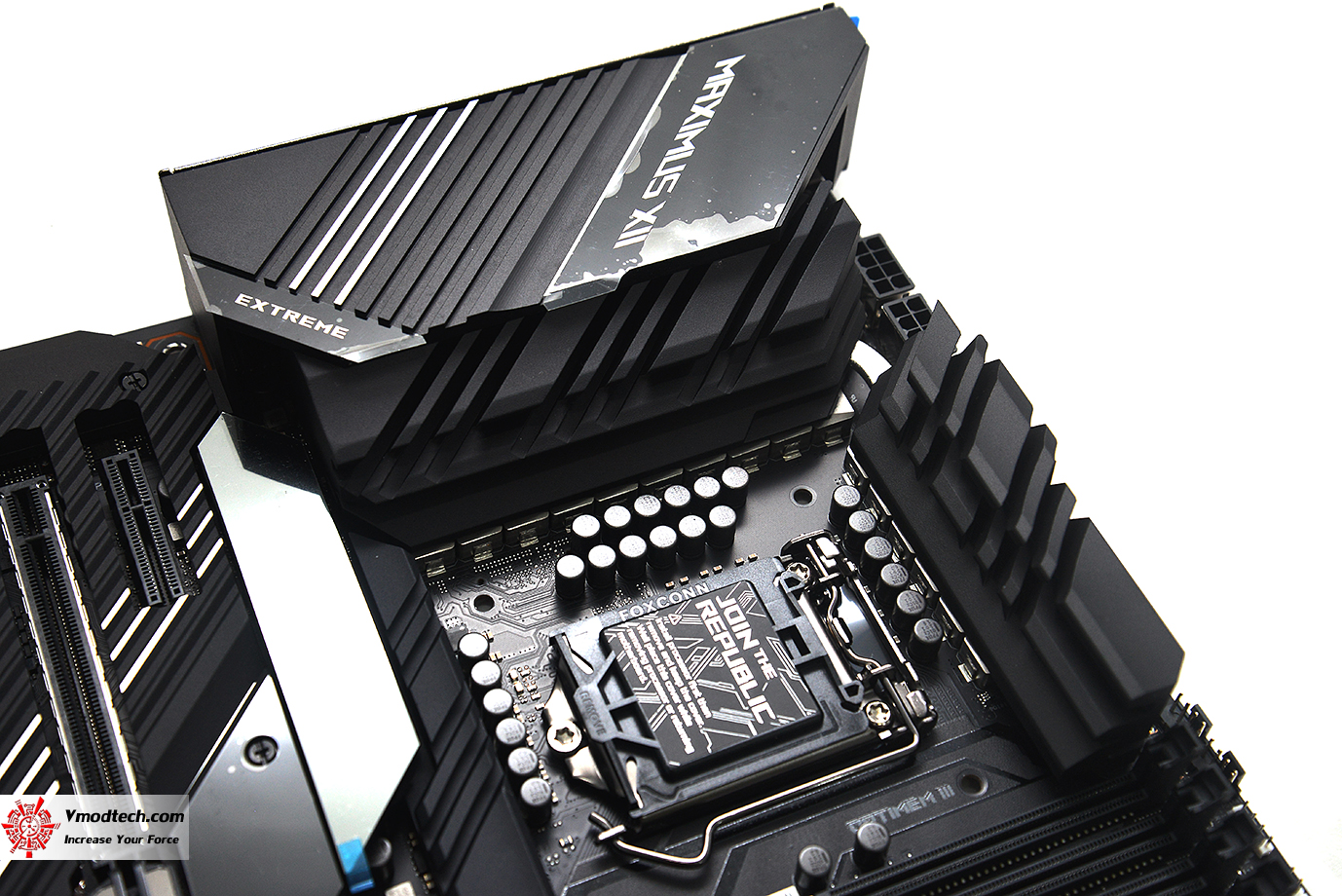

ซ๊อกเก็ตที่ใช้งานเป็น LGA1200 แบบใหม่ครับ รองรับซีพียู Intel 10th Gen

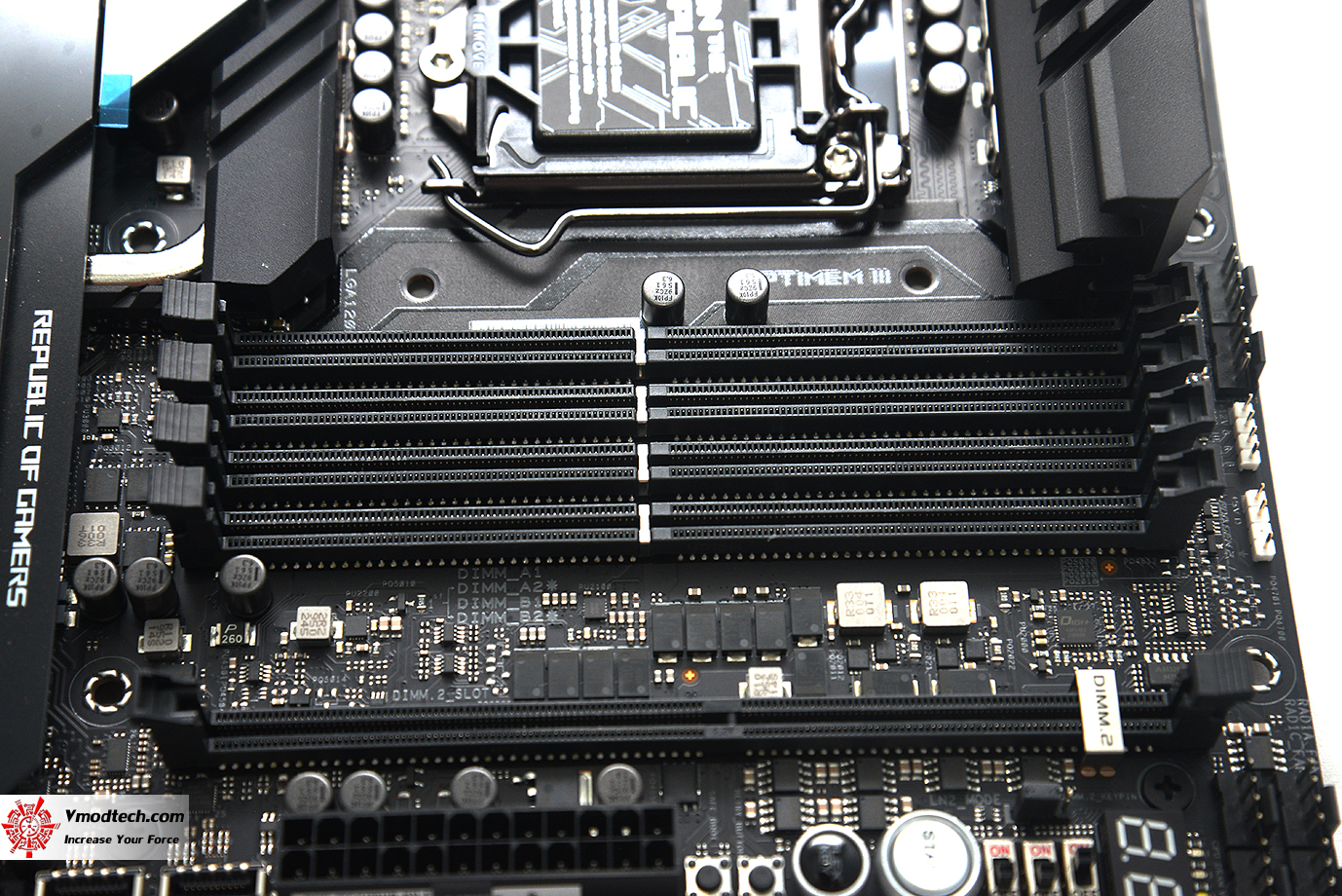

แรมมี 4ช่อง รองรับ DDR4 บัสแรมสูงสุด 4 x DIMM, Max. 128GB, DDR4 4800(O.C.)/4700(O.C)/4600(O.C)/4500(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133 MHz Non-ECC, Un-buffered Memory

มีช่อง ROG DIMM.2 เอาไว้ให้อัพเกรด M.2 เพิ่มเติมให้ใช้งานอีกด้วยครับ

ช่อง SATA มีมาให้ 8ช่อง 8 x SATA 6Gb/s port(s)Support Raid 0, 1, 5, 10 , Intel® Rapid Storage Technology supports , Intel® Optane™ Memory Ready

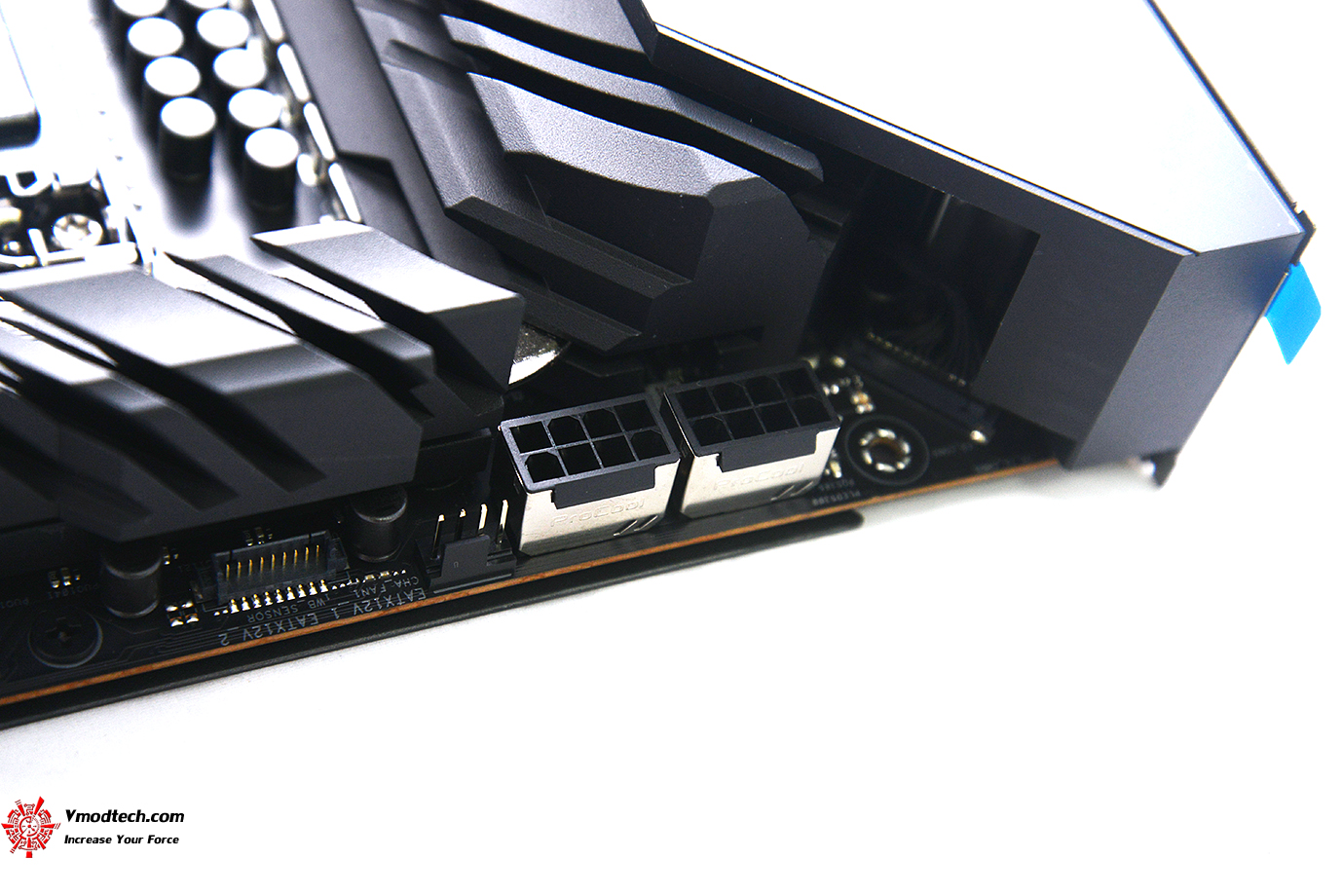

ช่องต่อไฟเลี้ยงซีพียูแบบ Procool II 8พิน 2ช่องครับ

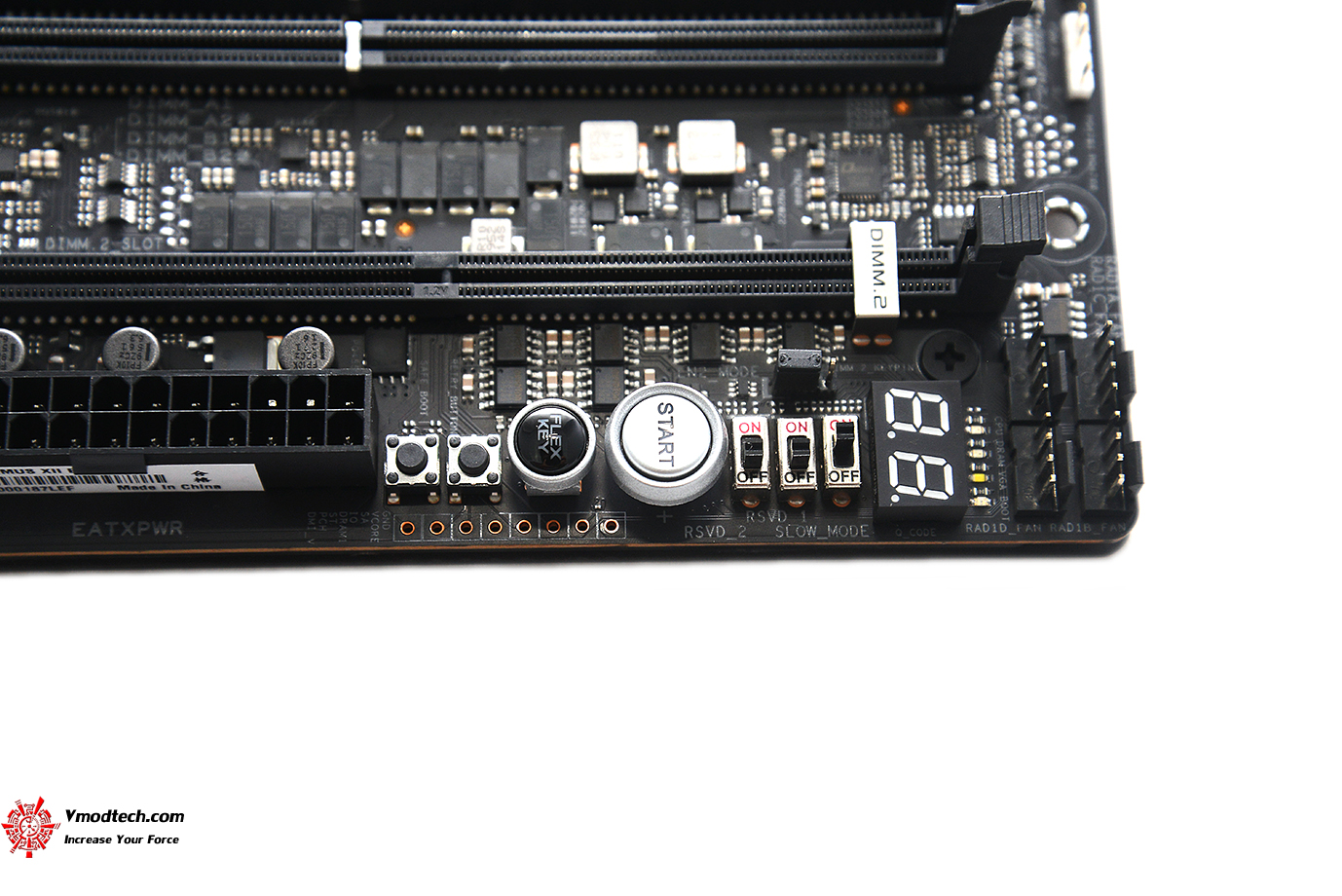

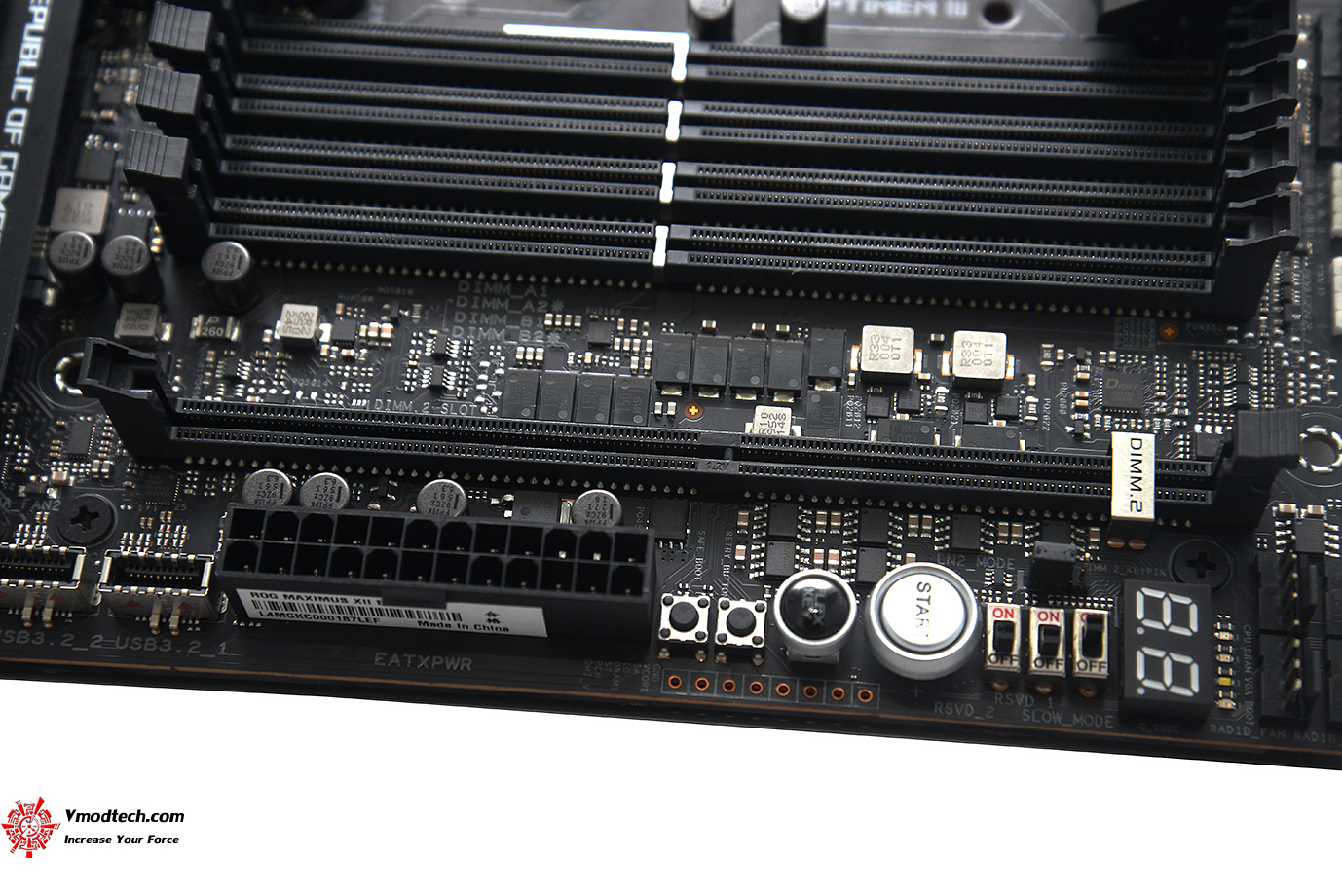

มีปุ่ม Pwer / Reset / FLEX KEY , Slow Mode และ Debug Code ให้ใช้งานกันแบบครบๆเลยครับ

ฮีตซิงค์ระบายความร้อนชิปเซ็ต Z490 มีไฟแสดงผล AURA SYNC RGB อีกด้วยครับ

ตรงกลางเมนบอร์ดมีหน้าจอ OLED แสดงผลการทำงานต่างๆให้ใช้งานด้วยครับ

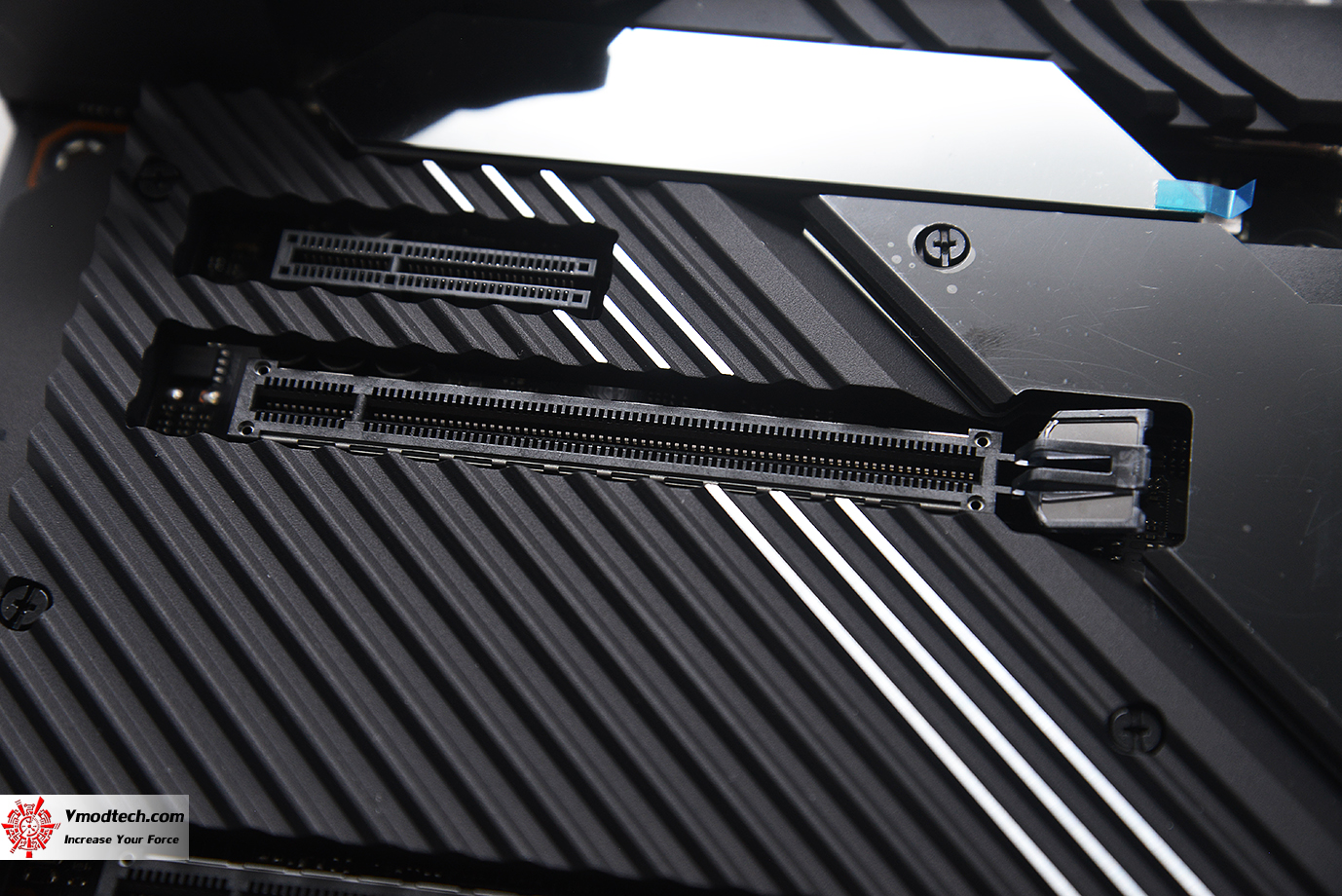

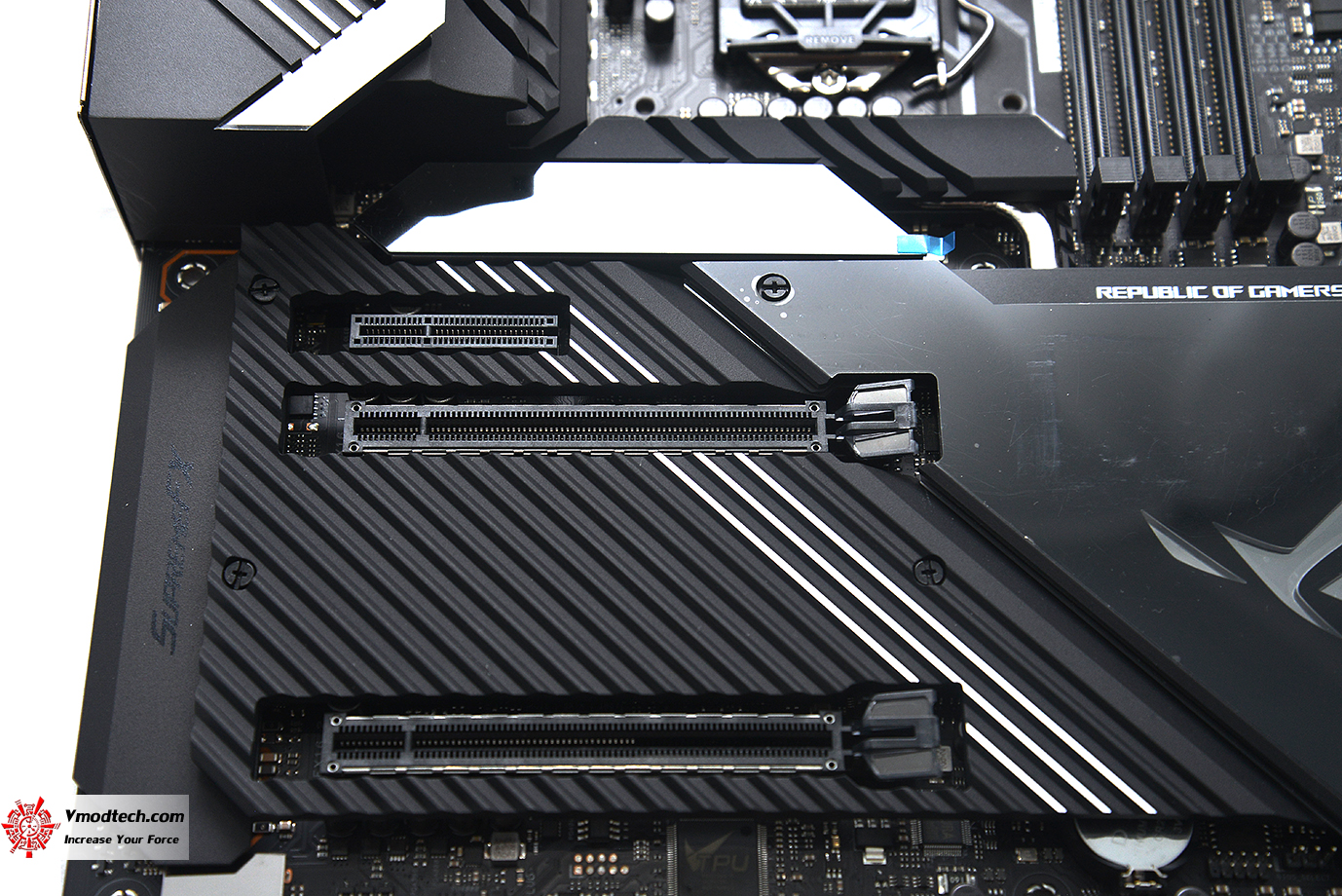

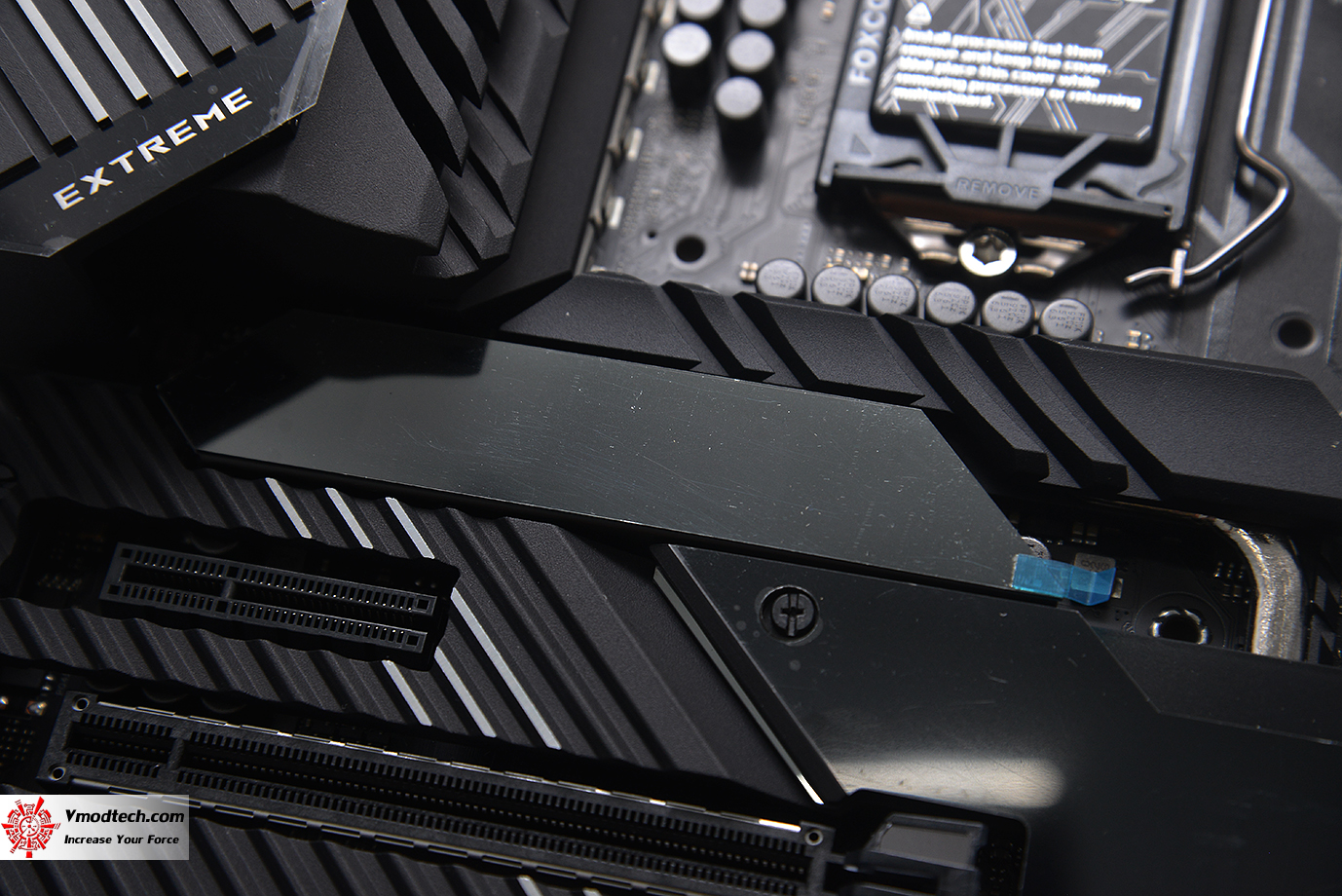

ช่อง PCIe 16X มี 2ช่อง 2 x PCIe 3.0 x16 (x16 or dual x8) , 1 x PCIe 3.0 x4

PCIe เสริมแกร่งด้วย  SAFESLOPT ทุกช่องกันเลยครับ

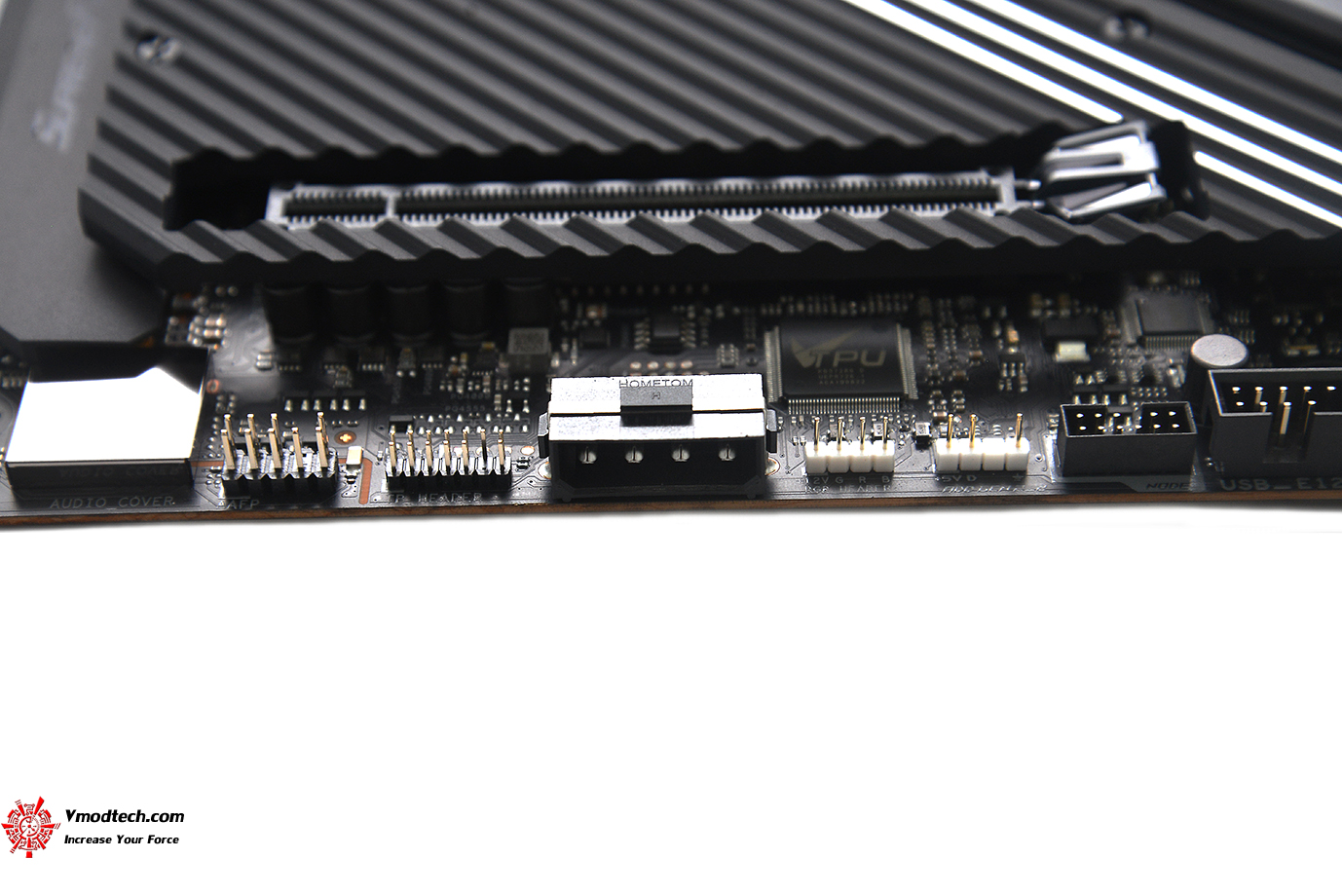

ด้านข้างมีช่องต่อไฟเลี้ยงให้ 1จุดครับ

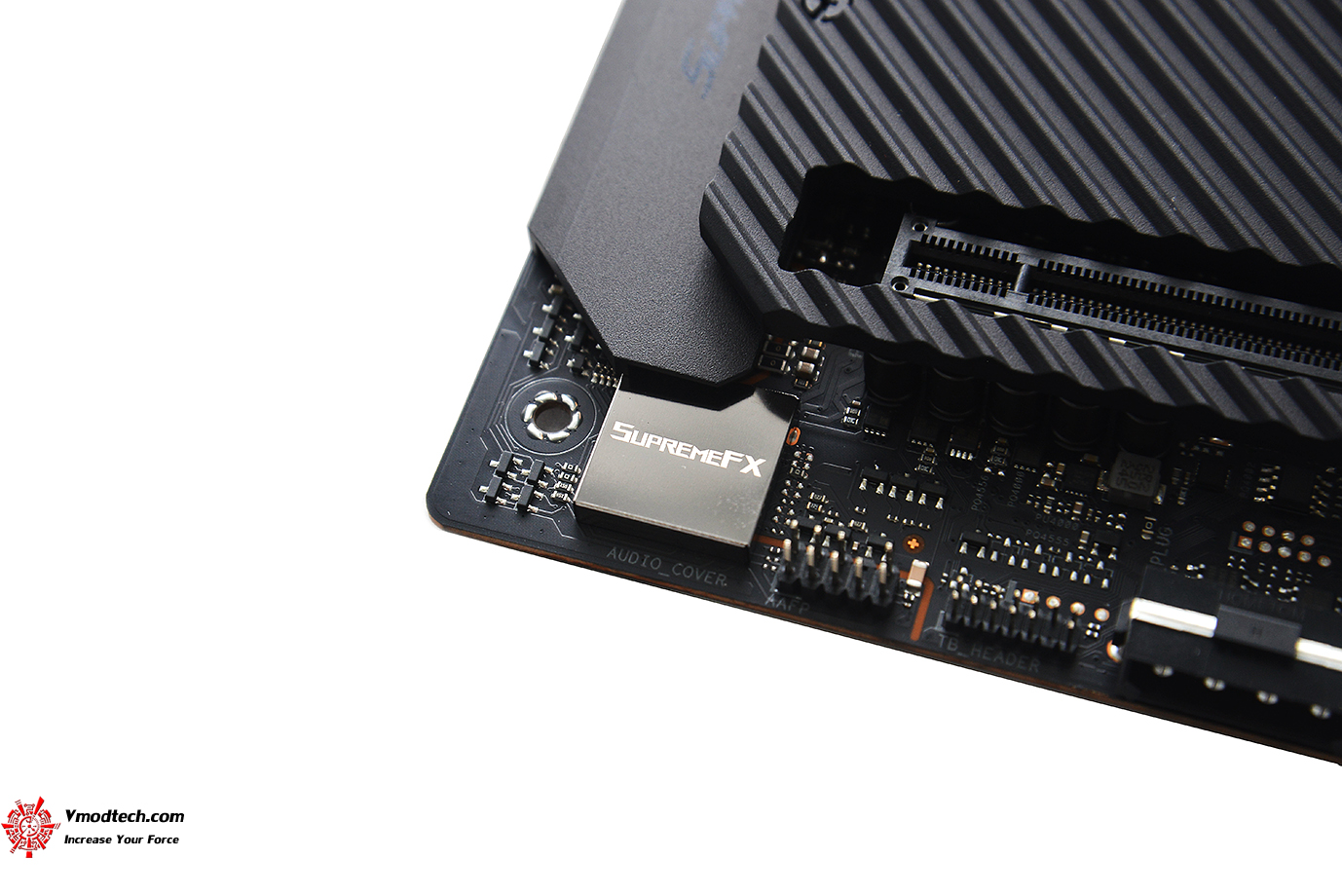

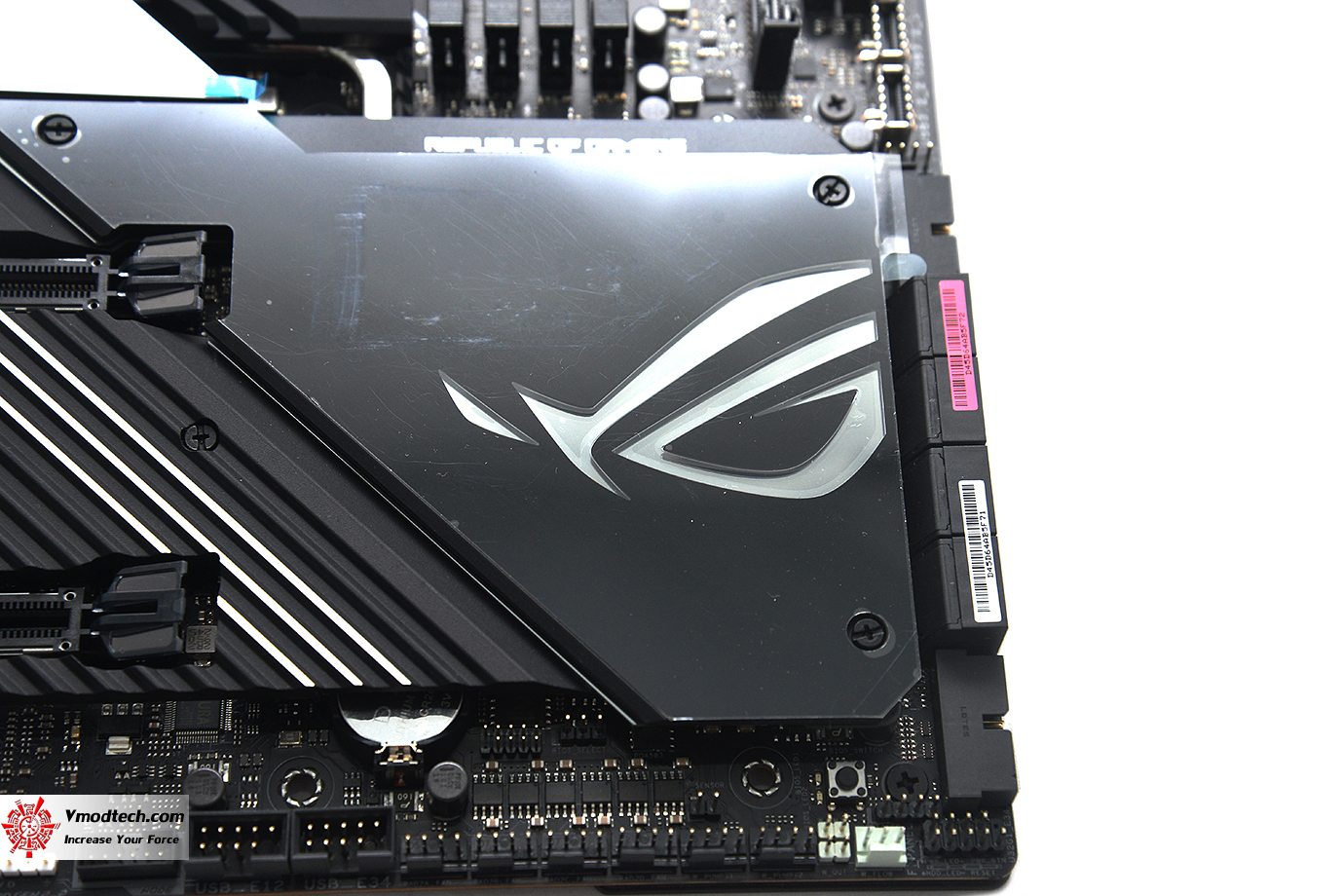

ระบบเสียงเป็น ROG SupremeFX พร้อมระบบ SupremeFX S1220 codec, an ESS® ES9023P digital-to-analog converte สำหรับคอเกมส์มิ่งโดยเฉพาะเลยครับ

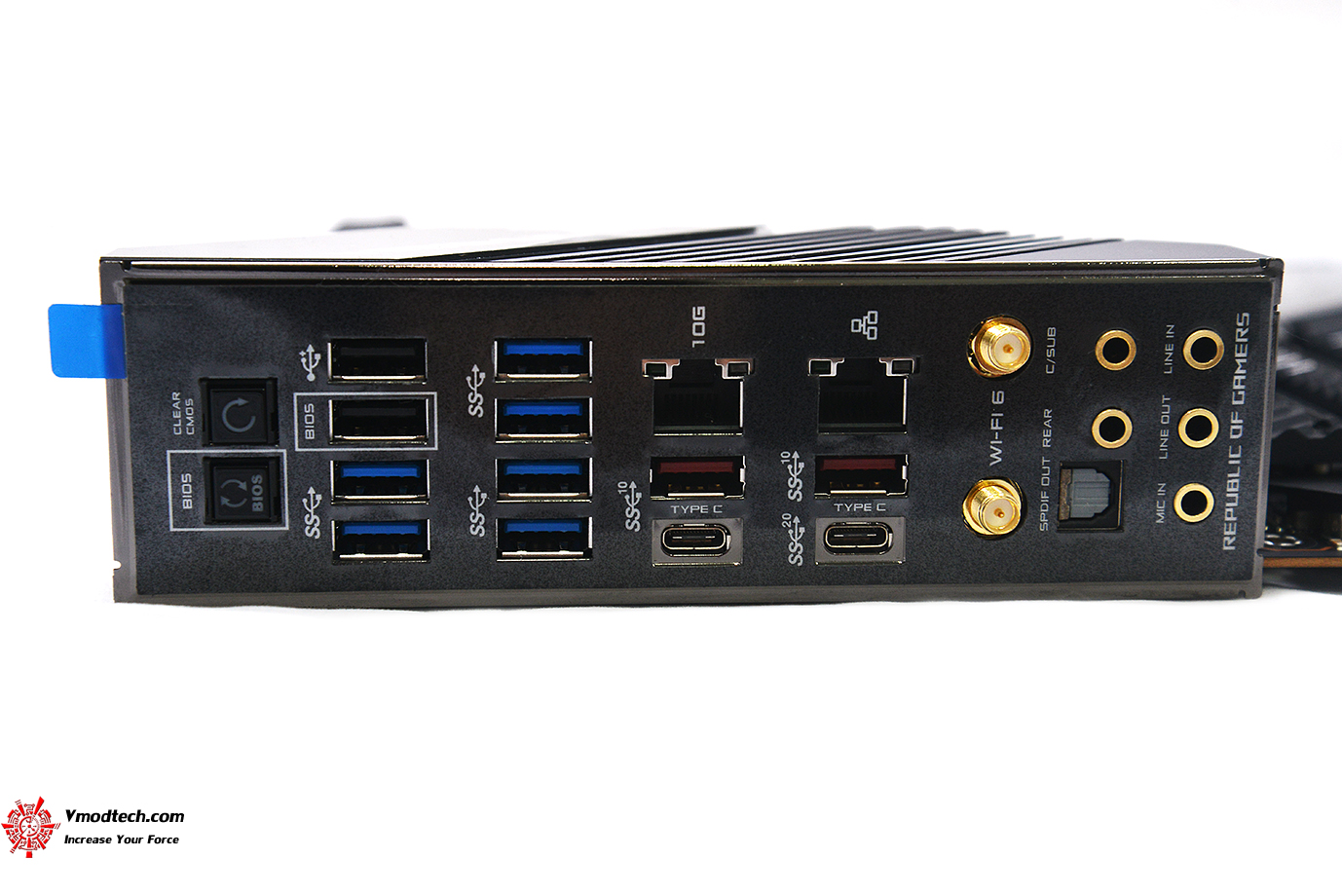

อินเตอร์เฟสด้านหลังมี Pre-mounted I/O shield ให้ใช้งานและมีช่องต่างๆประกอบด้วย

1 x LAN (2.5G) port(s)

1 x USB 3.2 Gen 2×2 port(s) (1 x USB Type-C®)

3 x USB 3.2 Gen 2

6 x USB 3.2 Gen 1

2 x USB 2.0

1 x Optical S/PDIF out

1 x Clear CMOS button(s)

1 x USB BIOS FlashBack™ Button(s)

1 x ASUS Wi-Fi Module

5 x LED-illuminated audio jacks

1 x Aquantia AQC-107 10G LAN port

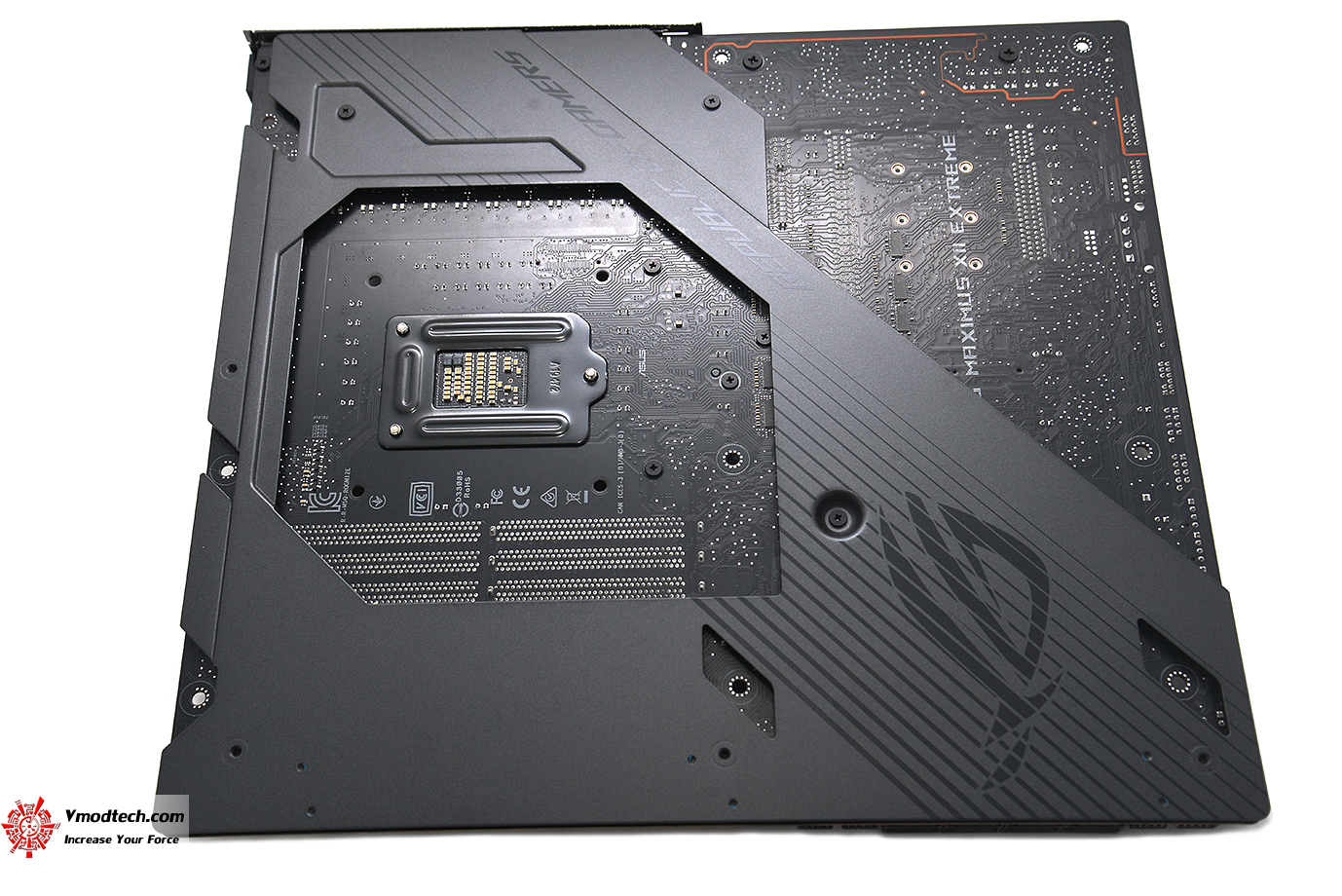

ด้านหลังมีฮีตซิงค์ระบายความร้อนและป้องกัน PCB ให้อย่างดีเลยทีเดียวครับ

เราไปชมหน้าไบออสกันต่อเลยครับ
