สวัสดีสมาชิกชาววีมอดเทคทุกท่าน ช่วงสภาพอากาศแปรปรวนเดี๋ยวร้อนเดี๋ยวฝนตก ยังไงดูแลรักษาสุขภาพกันด้วยนะครับ เข้าเรื่องดีกว่าพอดีได้มีโอกาสไปสอยเมนบอร์ดโดยมีโจทย์อยู่ว่าต้องเป็นชิปเซท P45 ราคาไม่แพงเกินไปนัก โอเวอร์คลอคมันส์ๆแก้เหงาได้บ้างเล็กน้อยถึงปานกลาง เดินไปเดินมาแวะไปหยุดที่ร้านเจได เล็งไปเล็งมาไปเจอเจ้าเมนบอร์ด Gigabyte EP45-UD3R เห็นโฆษณาหน้ากล่องดูท่าทางน่าสนใจเลยได้หวดเจ้ามาประกอบเครื่องใช้งาน ในราคาปกติ4,390.- แต่ยังครับเจได ใจดีลดพิเศษให้สมาชิกวีมอดเทคเหลือ4,250.- อิอิ กำ ลดเป็นค่ารถเมล์+โอเลี้ยงกลับบ้านให้เรานี่เอง ความสามารถของมันจะเป็นยังไงมาติดตามชมไปพร้อมๆกันครับ

รุ่นที่ทดสอบในบทความจะเป็นรุ่นกลางนะครับ

Ultra Durable3

แนะนำกันซักนิดเกี่ยวกับUD3 มันมีอะไรกันบ้าง

*รูปจากgiga-byte.com

1. Copper Inner Layer 2 oz ที่ทางกิ๊กกาไบท์บอกว่าช่วยลดอุณหภูมิของเมนบอร์ดลงได้ แถมยังมีค่าความต้านทานกระแสไฟฟ้าต่ำลงถึงสองเท่าอีกด้วย 2 oz PCB* ที่ว่านี่ก็คือจำนวนรวมของน้ำหนักทองแดงทั้งหมดภายในแผ่นPCB (12 นิ้ว x 12 นิ้ว) ไม่ใช่ความหนากว่าปกติแต่อย่างใดนะครับ

*รูปจากgiga-byte.com

2. All Japanese Solid Capaciter ที่มีอายุการใช้งานยาวนานกว่า50.000ชั่วโมง

3.Ferrite Core Choke&Low RDS(on)Mosfet ควบคุมการจ่ายกระแสได้แม่นยำ ลดการสูญเสียพลังงาน สัญญานรบกวนต่ำและทนทานต่อพวกออกไซด์กว่าในแบบมาตรฐานทั่วไป

อิอิ กำขี้เกียจแล้วครับ อยากดูข้อมูลของUD3แบบละเอียดๆติดตามได้ที่นี่เลยครับ

Closer look at GIGABYTE EP45-UD3R

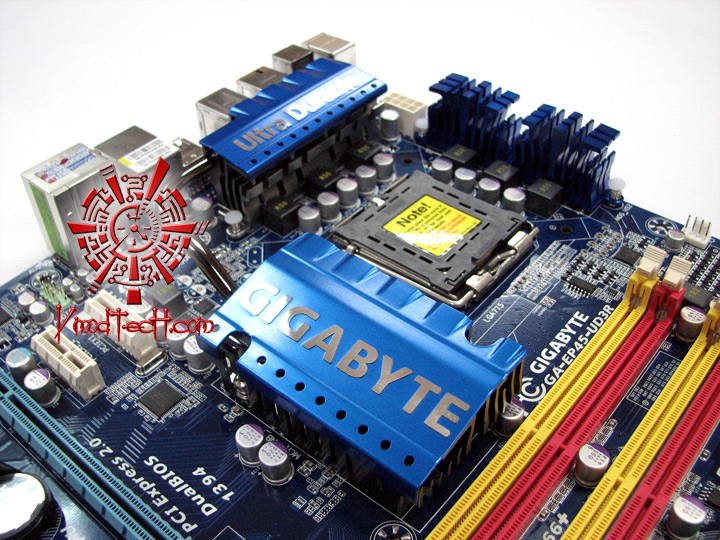

นี่ไงครับเมนบอร์ดที่เราจะนำมาขึ้นเขียงในวันนี้ เขียนว่า Ultra Durable คงจะอึดแน่ๆครับ อิอิกำ

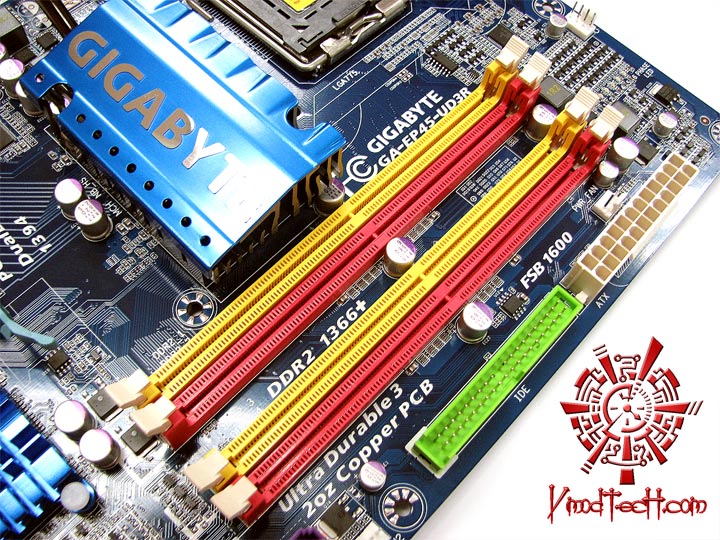

รองรับ DDR2 1366 โอ้ว แรงจริงๆครับ

จุดเชื่อมต่อ Panel เพียบเลยครับท่านผู้ชม

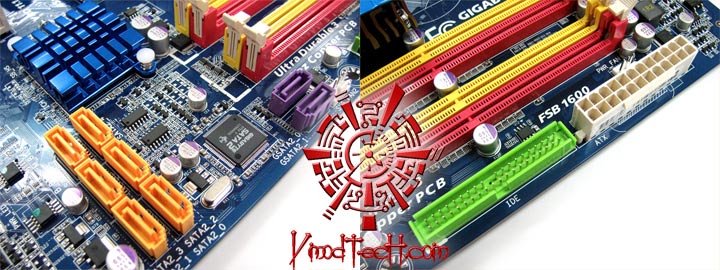

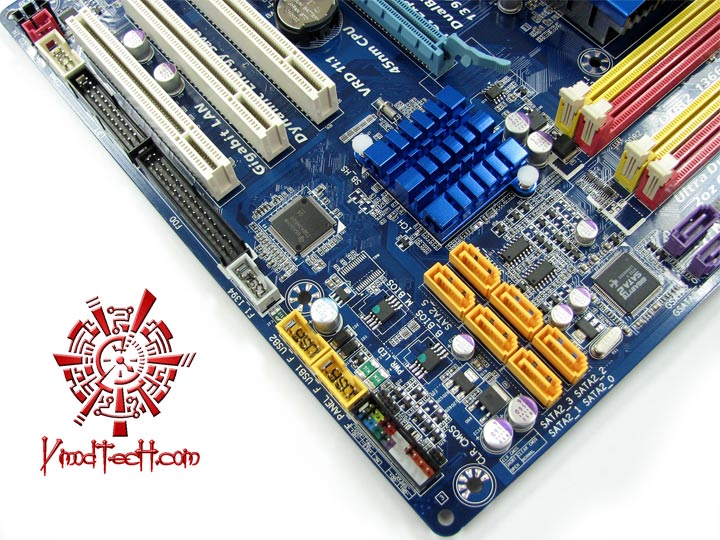

SATA 8 ช่อง กับ IDE 1 ช่อง พอมั้ยครับ ผมพอครับ อิอิกำ

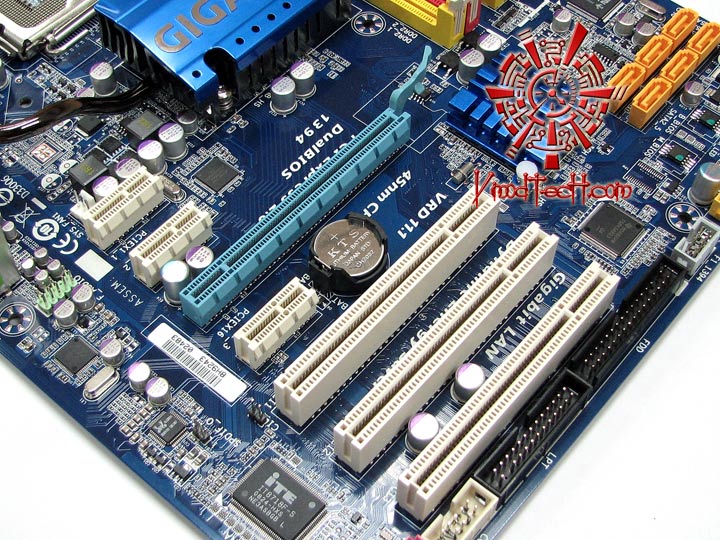

สล็อตที่มีมาให้ 3xPCIe 1xPCIe16 3xPCI พอมั้ยครับ พอครับ อิอิกำ (อีกแล้ว)

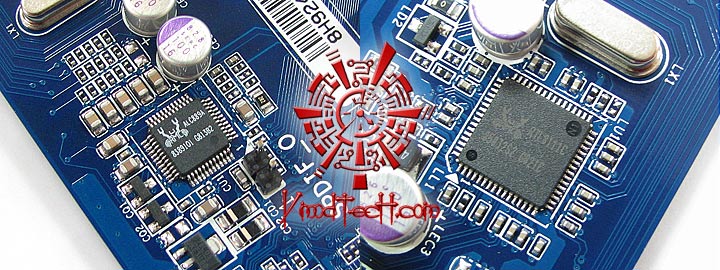

แล้วก็เป็นชิพระบบเสียงออนบอร์ดจาก Realtek 889 แล้วก็ระบบแลนแบบ Gigabit จากRealtek RTL8111

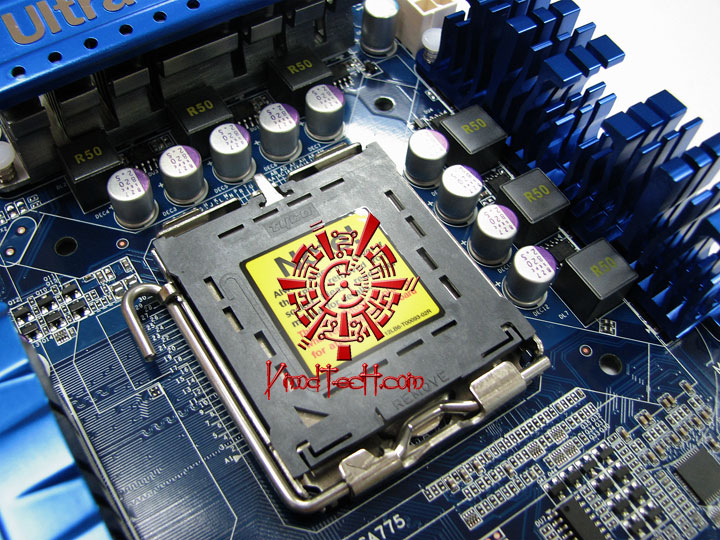

อิอิไม่มีอะไรครับ เอาให้นับกันเล่นๆว่าภาคจ่ายไฟกี่เฟสครับ 6เฟสครับ อิอิ ถูกต้องนะคร้าบ

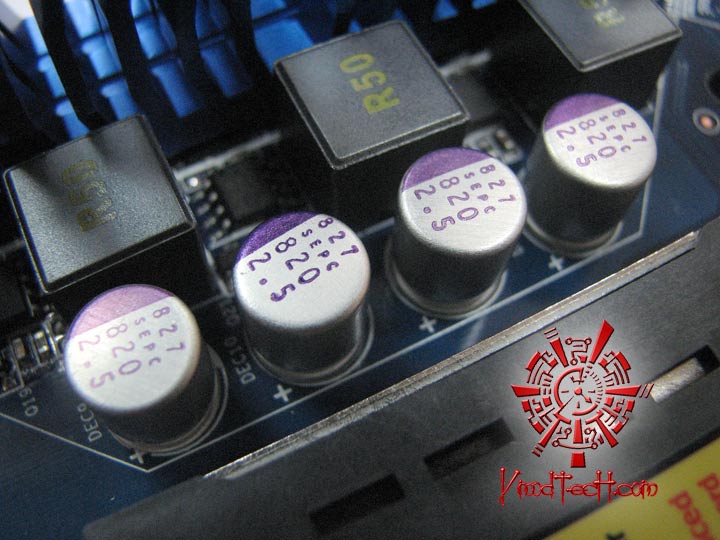

และ OS-CON ก็กลายเป็นมาตรฐานสำหรับ Capacitor แล้วครับ ของเค้าดีจริงๆนะไอ้แก่!!!

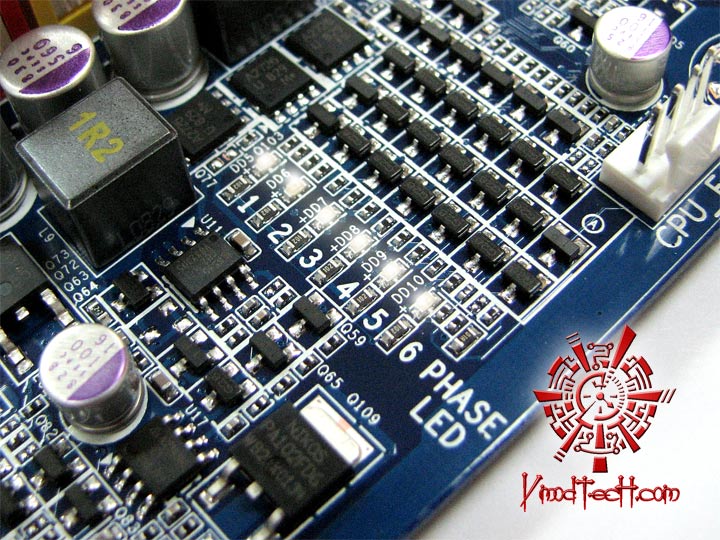

ไฟแสดงการทำงานของระบบจ่ายไฟซีพียู อิอิ 6เฟส 6หลอดครับ โห ยังไม่เปิดเครื่องก็มีแสงแล้วครับ อิอิกำ Photoshop นี่หว่า

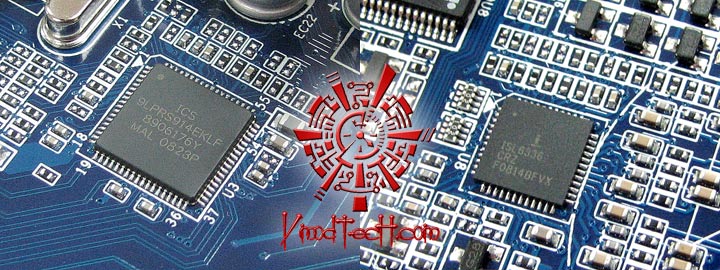

ตัว Clockgen ICS9LPRS914EKLF พร้อมทั้งจุดโมไฟซีพียู Intersil ISL6336 จำไว้นะครับขาลากขาโม อิอิ

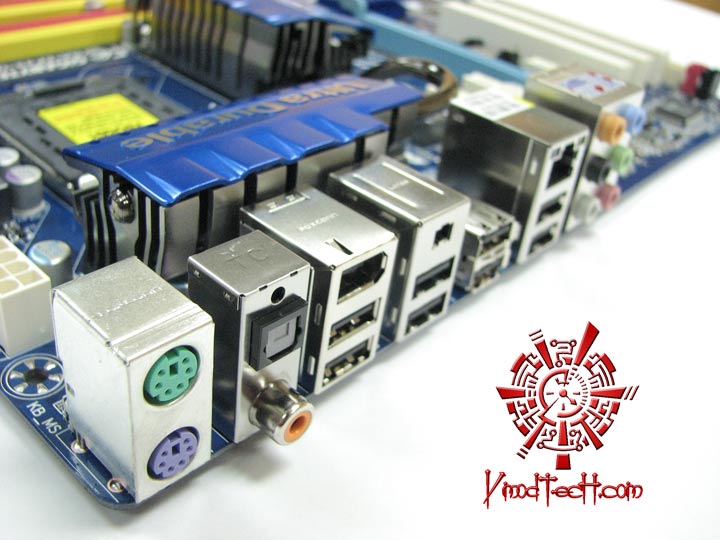

พอร์ทด้านหลังเยอะดีครับ อิอิ มี PS2/Digital Audio/Firewire/USB/GbLAN/Audio

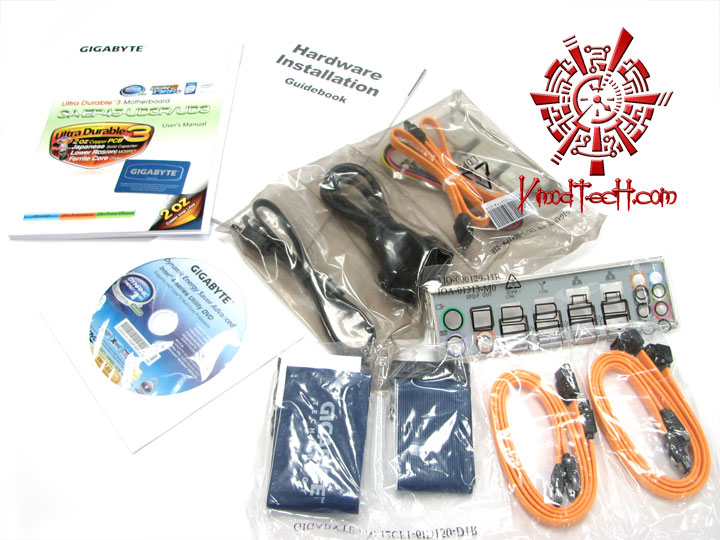

ของแถมบันเดิลต่างๆที่ติดมาให้ครับ

BIOS FEATURES

เลือกมาแต่หน้าหลักและหน้า MB Intelligent Tweaker (M.I.T.)ที่ใช้ปรับแต่งโอเวอร์คลอคเท่านั้นนะครับ

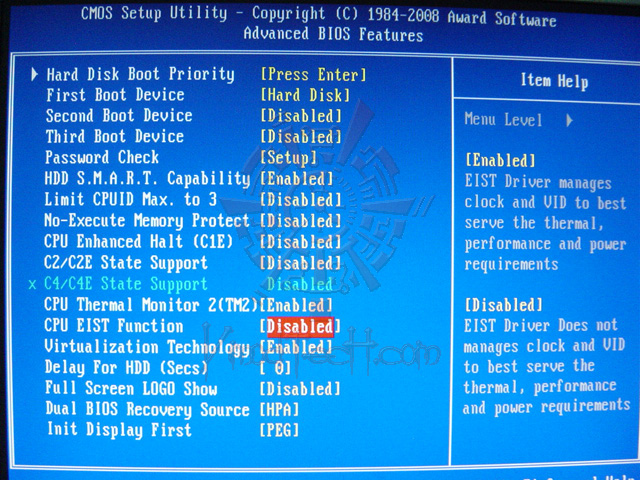

ปิดระบบประหยัดพลังงานให้หมด

หน้านี้ปรับตั้งบัสและอัตราทดแรม

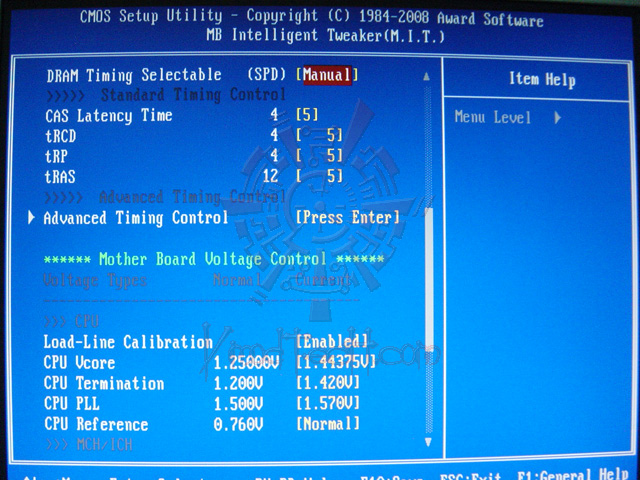

ค่าไฟต่าง ต้องบอกว่า อิอิกำ vcoreปรับแล้วเข้าไปในวินโดไฟไม่ตรงกันต้องไล่ๆดูนะครับ มันกระโดดไปกระโดดมา

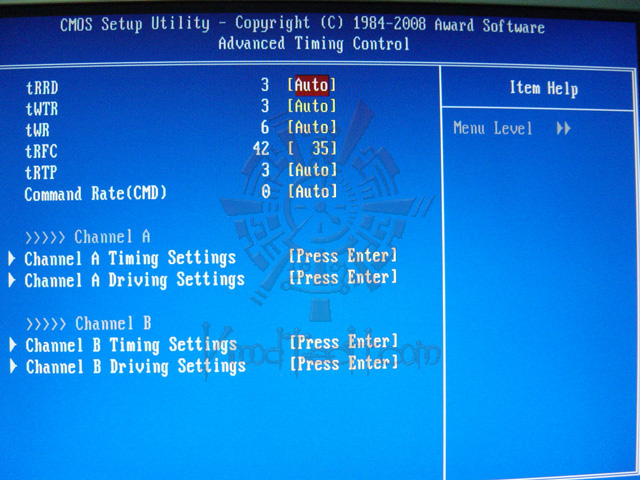

timming หลักๆก็ปกติครับ หลังๆเบื่อจะปรับแล้ว

เปลี่ยนเพียงค่าเดียว..อิอิ

BENCHMARK&HARDWARE TEST

มาถึงในช่วงของการทดสอบกันด้วยโปรแกรมเบนซ์มาร์คยอดนิยม วันนี้มาทดสอบกันภายใต้ระบบระบายความร้อนด้วยอากาศ ผลทดสอบเดิมๆคงไม่มีให้ชมนะครับ มีแต่ผลโอเวอร์คลอคแบบดีฟอลท์มาตรฐาน FSB555×8 ของวีมอดเทคเราเท่านั้นเอง..อิอิกำ

Systems
CPU	Intel E8400 E0
MAINBOARD	GIGABYTE  EP45 UD3R
MEMORY	Crucial Ballistix 16FD5 1024*2
VGA	XFX  GTX280 Support By ARC.
HDD	WD 320AAKS Buffer16Mb
PSU	Silverstone ZEUS 850W.
CPU COOLER	Thermalright TRUE BLACK 120

จากด้านตารางอุปกรณ์ต่างๆที่เลือกใช้ในการทดสอบครั้งนี้

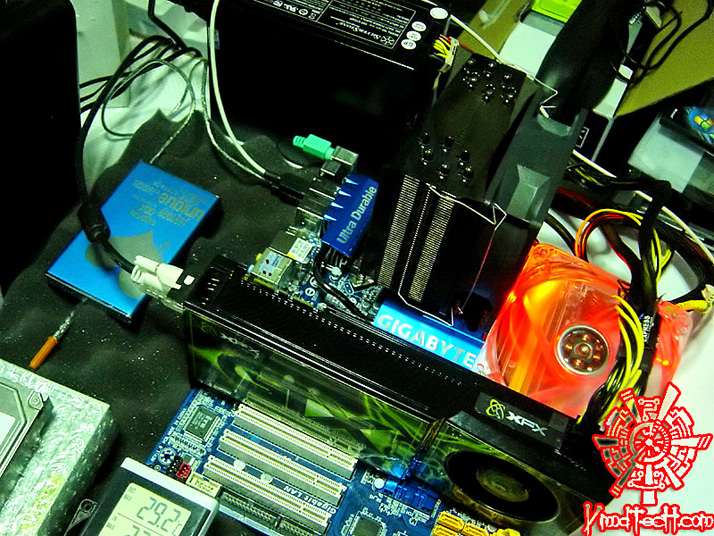

ก่อนยัดเคสก็ทดสอบกันแบบนี้ก่อน วางแอ้งแม้งโชว์ความอวบขาวสไตล์ท่านcicimaru เอ๊ย..ไม่ใช่สิ…อิอิกำ

SiSoftware  Sandra Pro Business v.2009

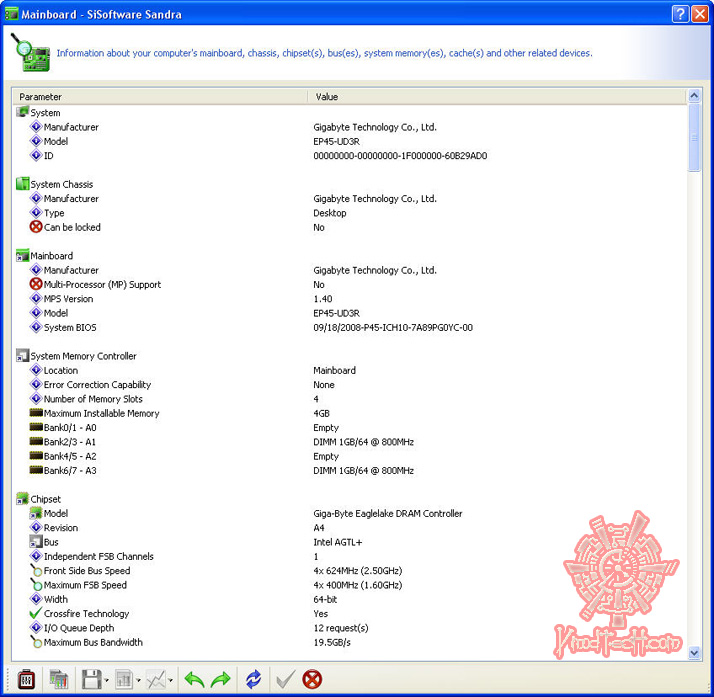

รายละเอียดเล็กๆน้อยจากโปรแกรมsisoftware ครั้งนี้ไม่มีทดสอบ everest นะครับเพราะโปรแกรมเจ้ากรรมที่มีอยู่ดันไม่รู้จักเมนบอร์ดซะงั้น ..

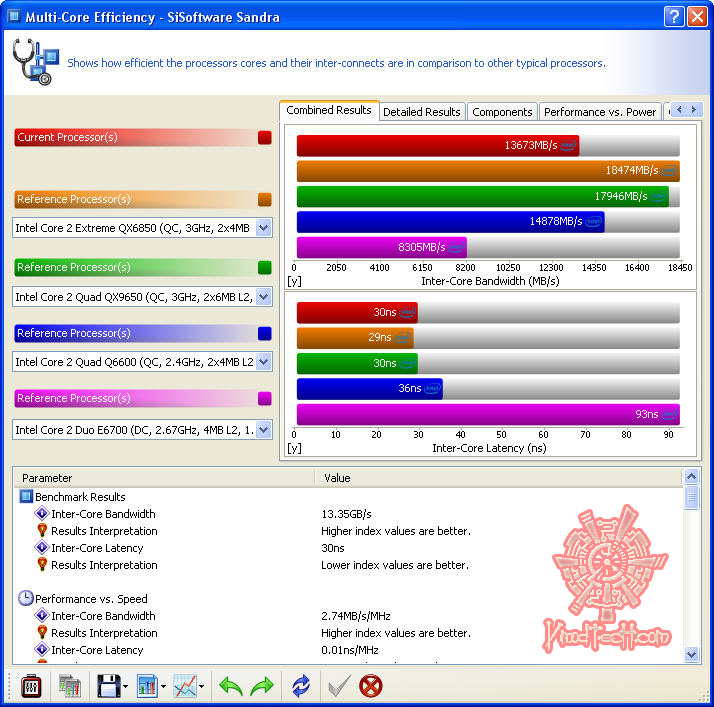

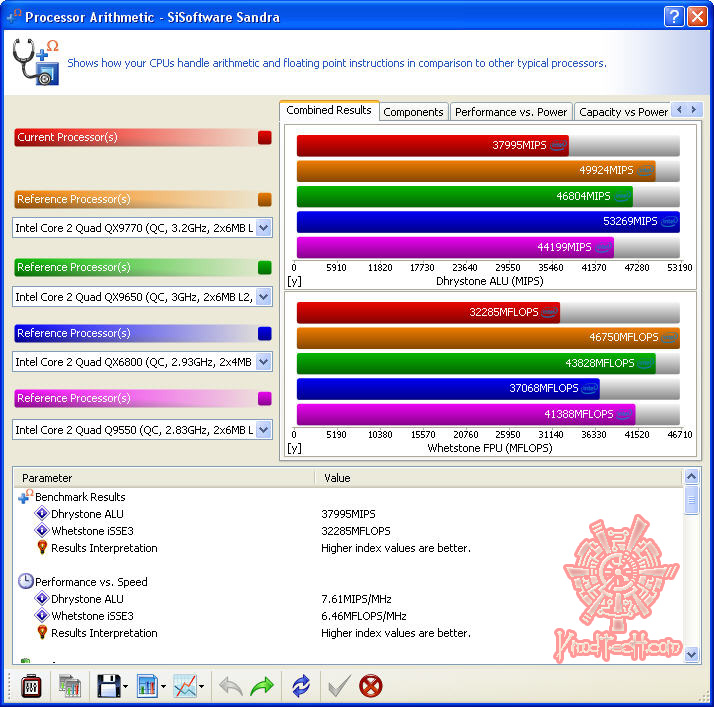

คะแนนนำมาโด่งเลยครับ!!!~ แต่ไม่ใช่ของซีพียูเรานะ เป็นของพวกอินเทล4หัวทั้งนั้นเลย

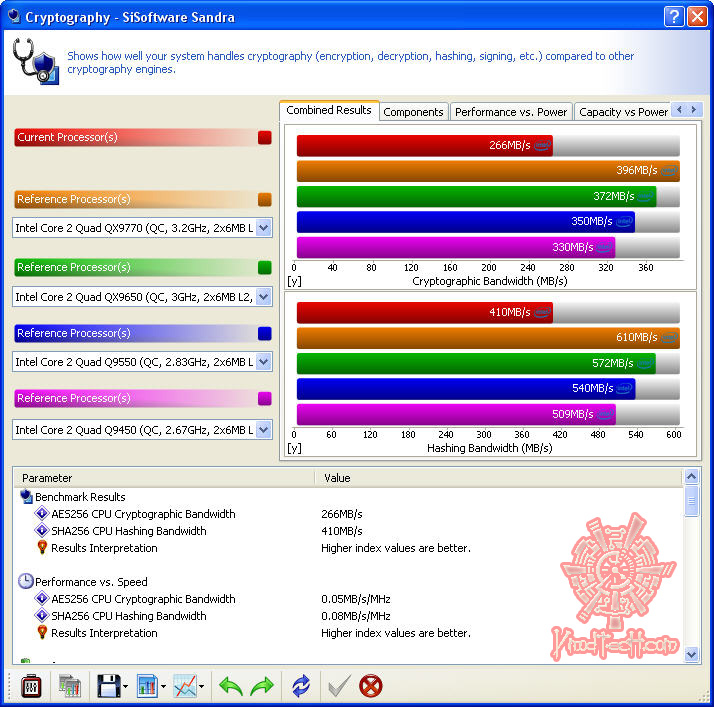

สองหัวสู้ๆ

ไล่บี้Q6600 มาห่างๆ เอิ๊ก

….

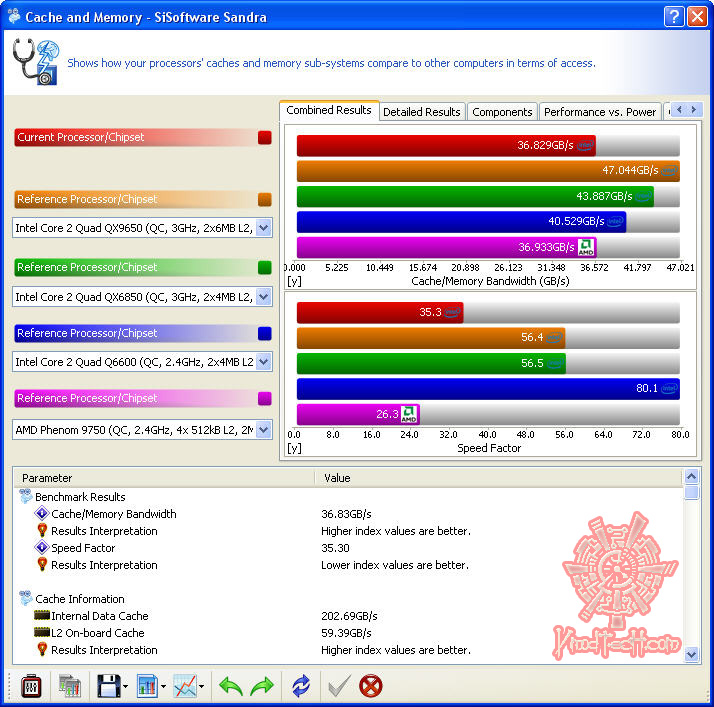

สูสีกับเอเอมดีเลยนะเนี่ย แต่มันคนละความเร็ว อ๊ะ… แต่คำนวนคอร์มันต่างกันนะ

สมควรแล้วที่ได้แค่นี้ performance level 12 ตัวต้นเหตุไม่ใช่ความผิดของแกสโซฮอล์แน่ๆครับ

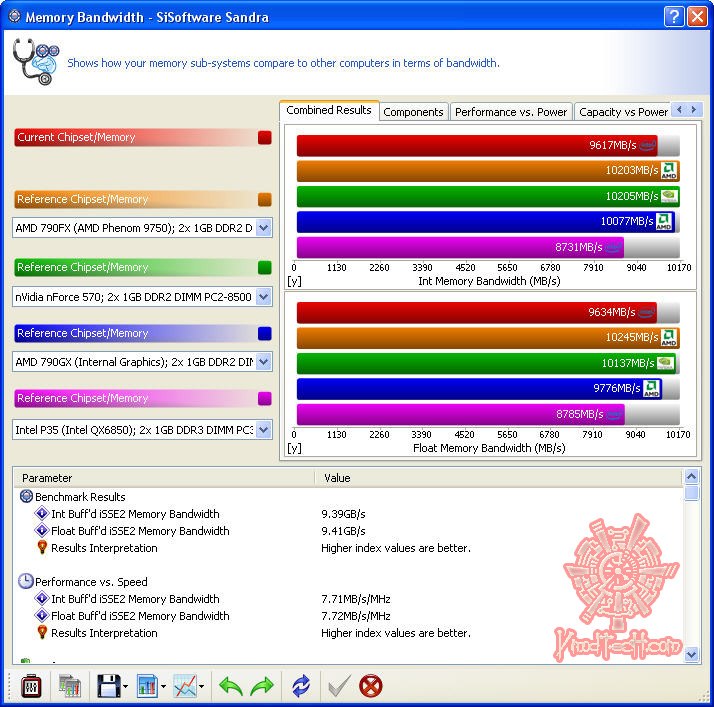

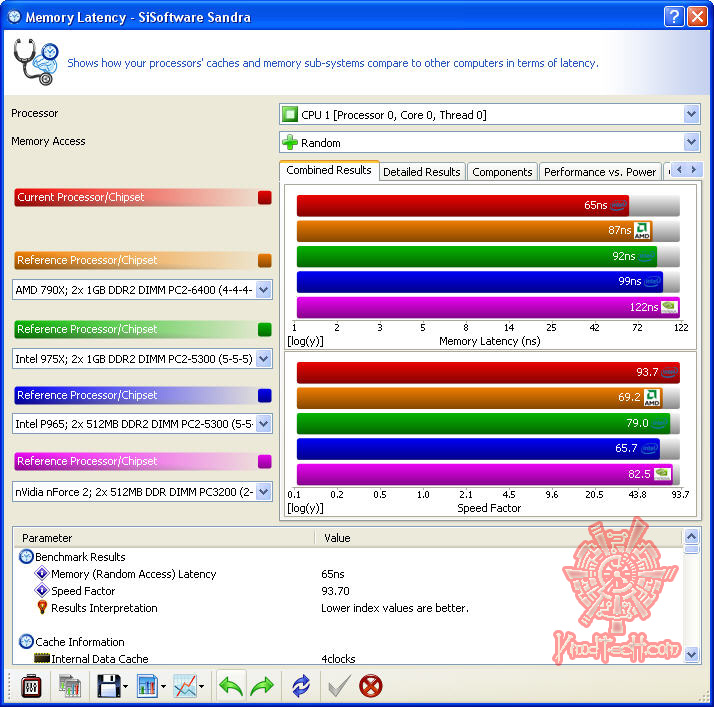

ความเร็วในเข้าถึงข้อมูลยิ่งน้อยยิ่งดีต่อสุขภาพครับ เกี่ยวมั๊ยเนี่ย

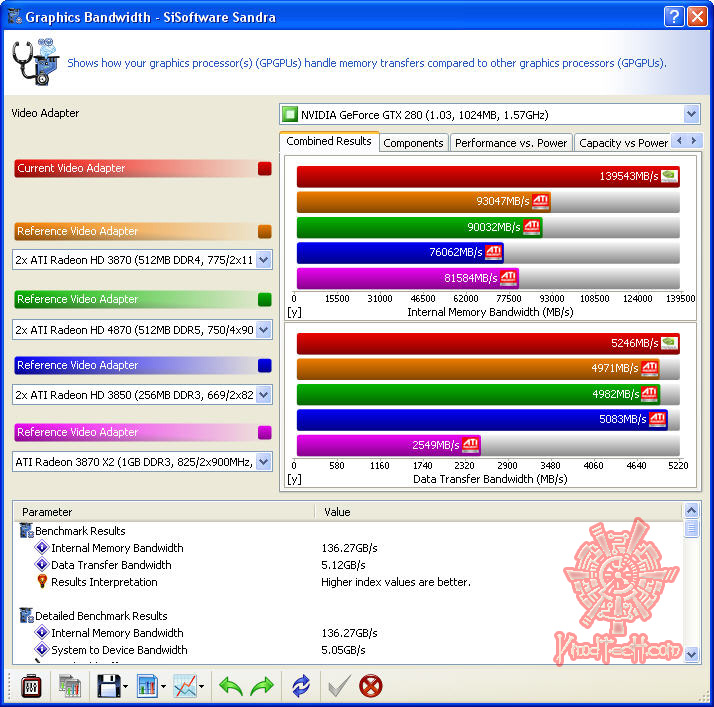

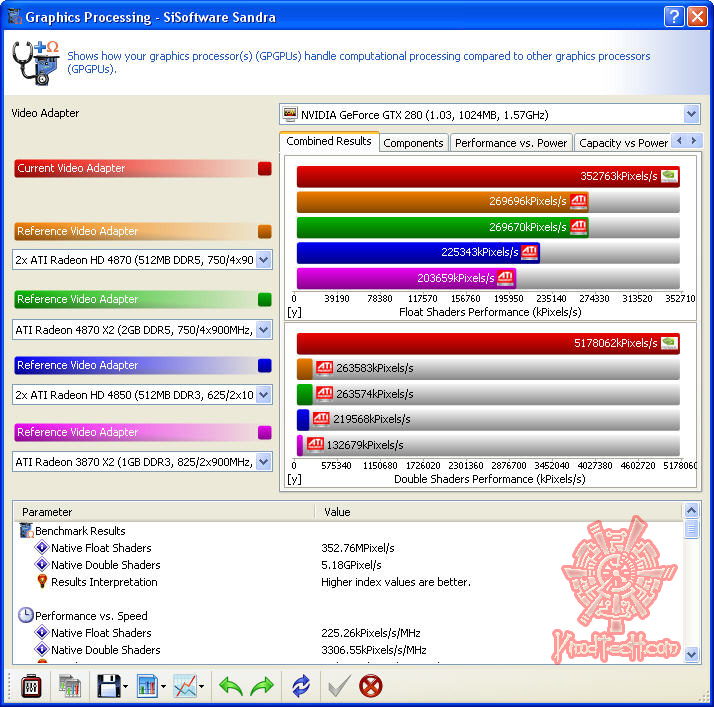

sysoftwareตัวนี้มีให้ทดสอบการ์ดแสดงผลด้วย ดูกันเองนะครับว่าใครเจ๋ง!!!

สีแดงสู้ๆเอิ๊กซ์

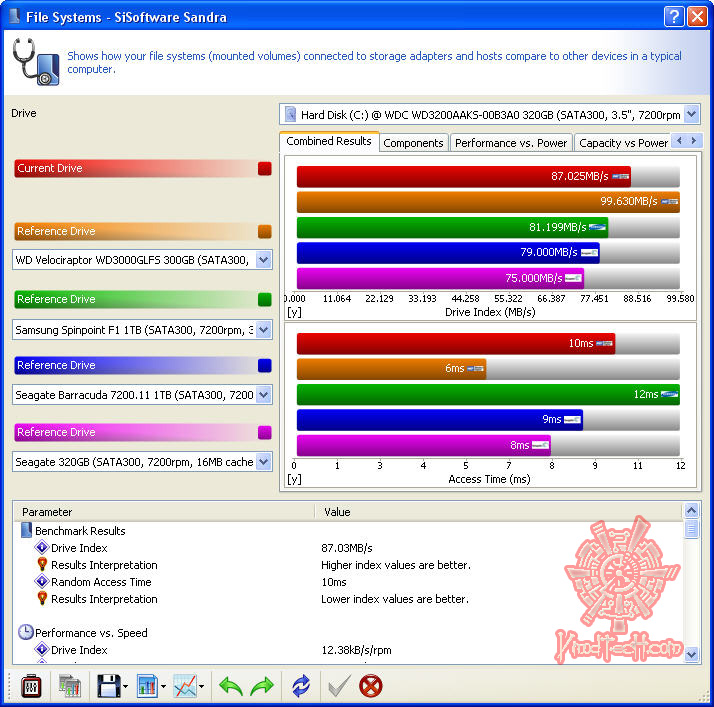

อยู่ในมาตรฐานของWD AAKS ควรทำได้ครับ..

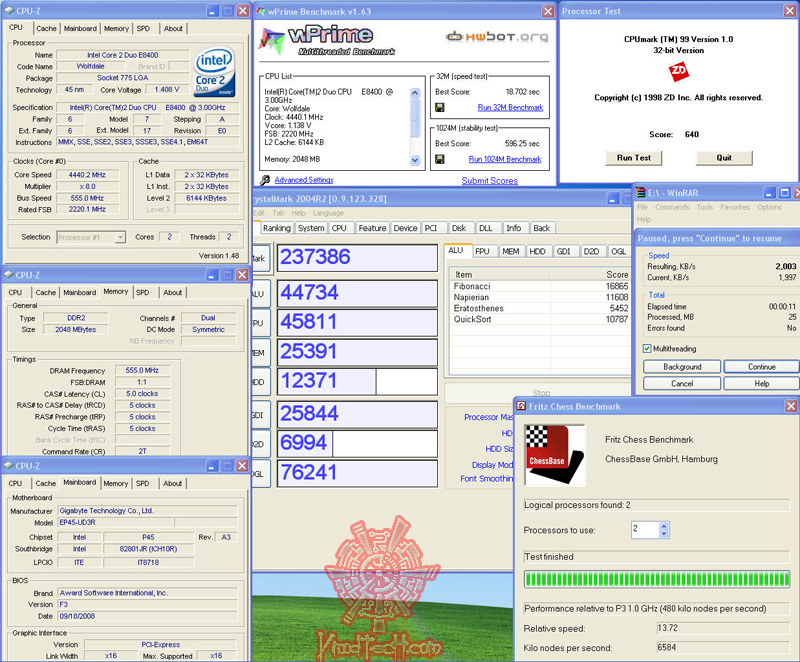

Variety Test

ทดสอบรวมๆ ลดจำนวนหน้า ลดการใช้พลังงานและที่ขาดไม่ได้งดใช้จานกระดาษ!!

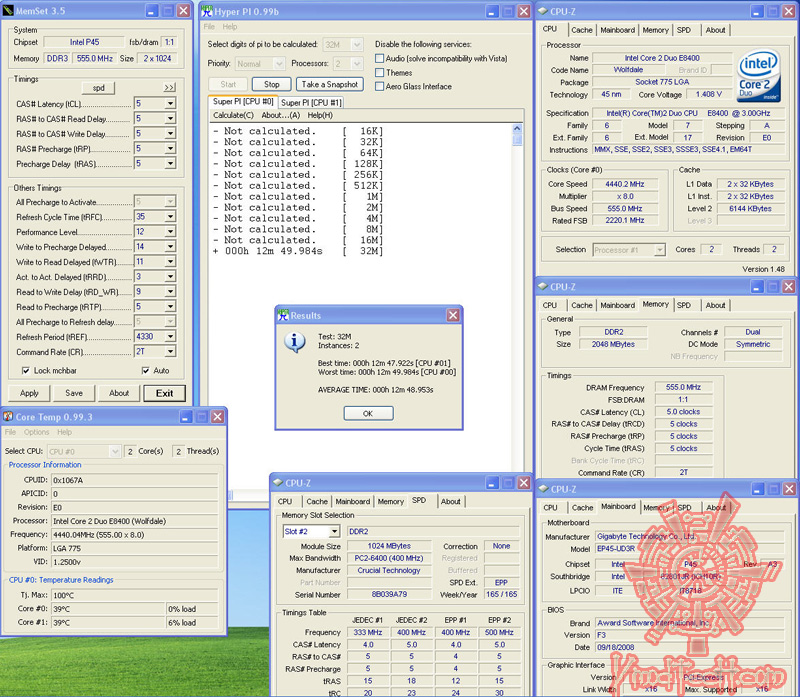

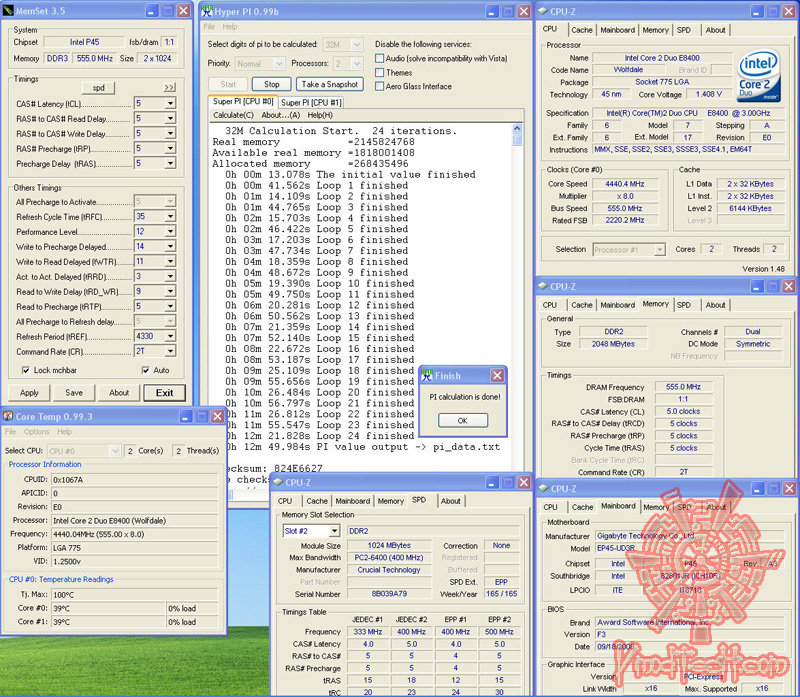

Hyper PI 32M Dual FSB 555×8  cl 5-5-5-5

Average Result

ผ่านpi32mคู่กันที่ความเร็วนี้ FSBเท่านี้ เลยเป็นที่มาของความเร็วทั้งหมดที่ใช้ทดสอบครั้งนี้ครับ เพราะถ้าจะเอาแค่ทดสอบแค่พวก3DMark ยังไปได้อีกไกลครับ ส่วนperformance level12 ก็ปล่อยไปตามธรรมชาติของเมนบอร์ดมาหลวมๆก็เทสหลวมๆดูพลังในแบบธรรมชาติลงโทษก็แล้วกัน..555  ไม่รู้เป็นอะไรผ่านยากจริงๆนั่งปรับนั่งจูนจนขี้เกียจเปิดหน้าต่างsuperPI เลยหันมาใช้hyperPIนี่ละ แล้วมันก็เจอจุดคีมึ้งจนได้…อิอิ

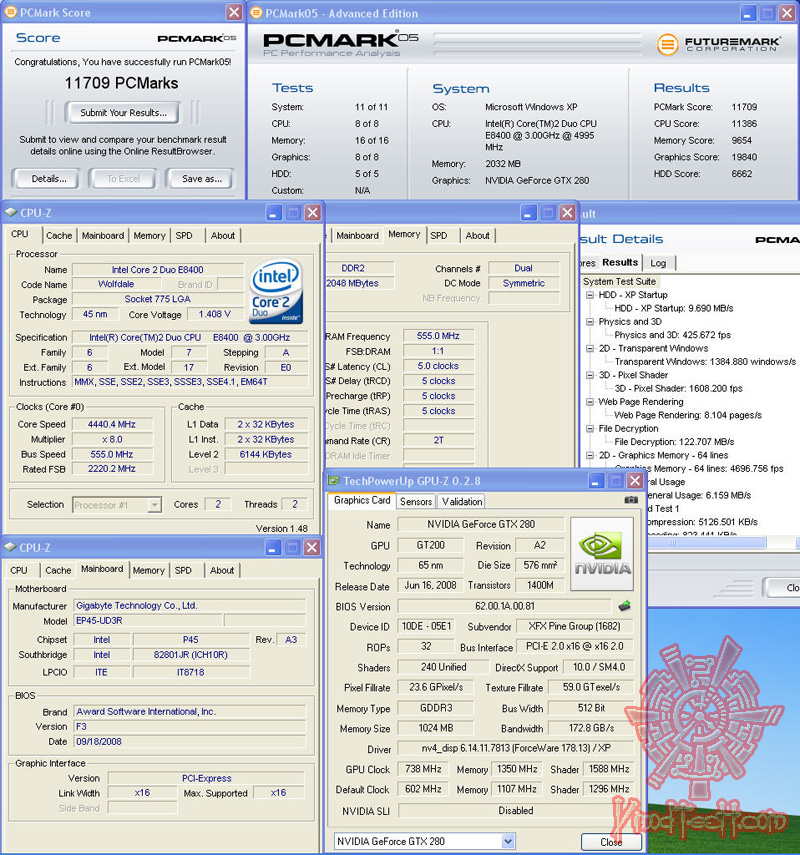

PCMark 05

ผ่านนิ่มๆ คะแนนเยอะดีครับ

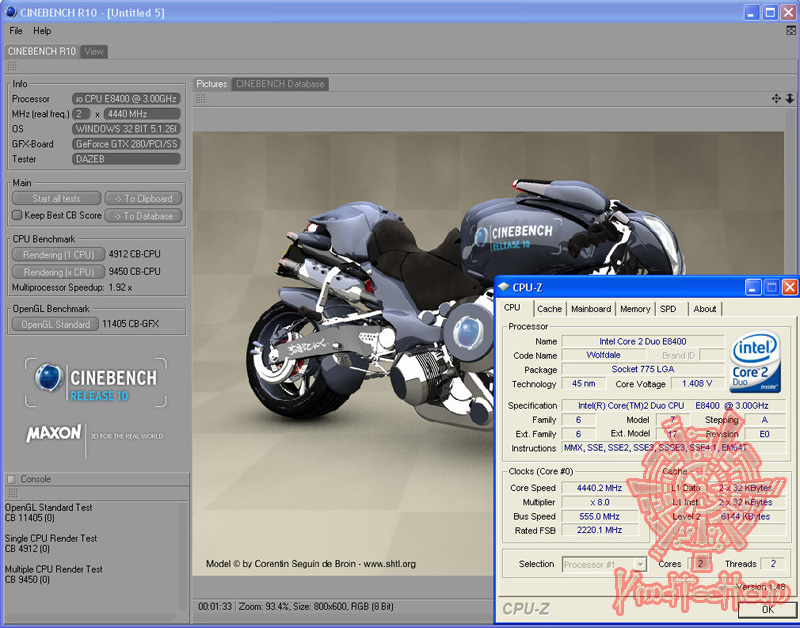

Cinebench Release10

เรนเดอร์กันซักหน่อย แถมOpenGL ให้ด้วยเอ้า

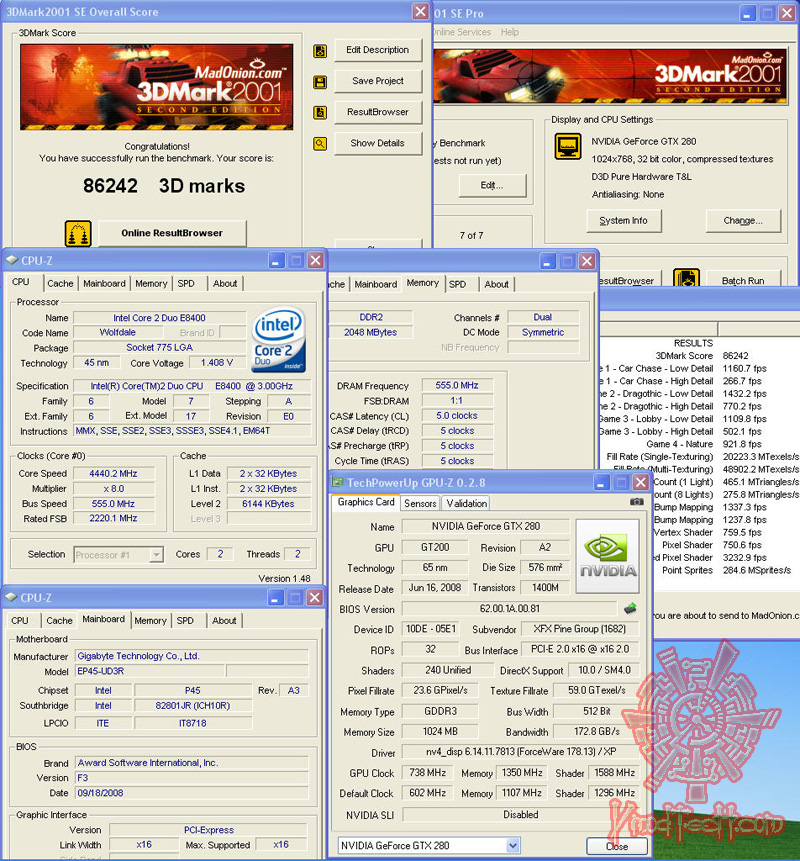

3DMark 2001 SE

86K ที่ความเร็วซีพียูเท่านี้พอมั๊ยครับ..พอครับ จะอิอิกำ ดีมั๊ยครับ?

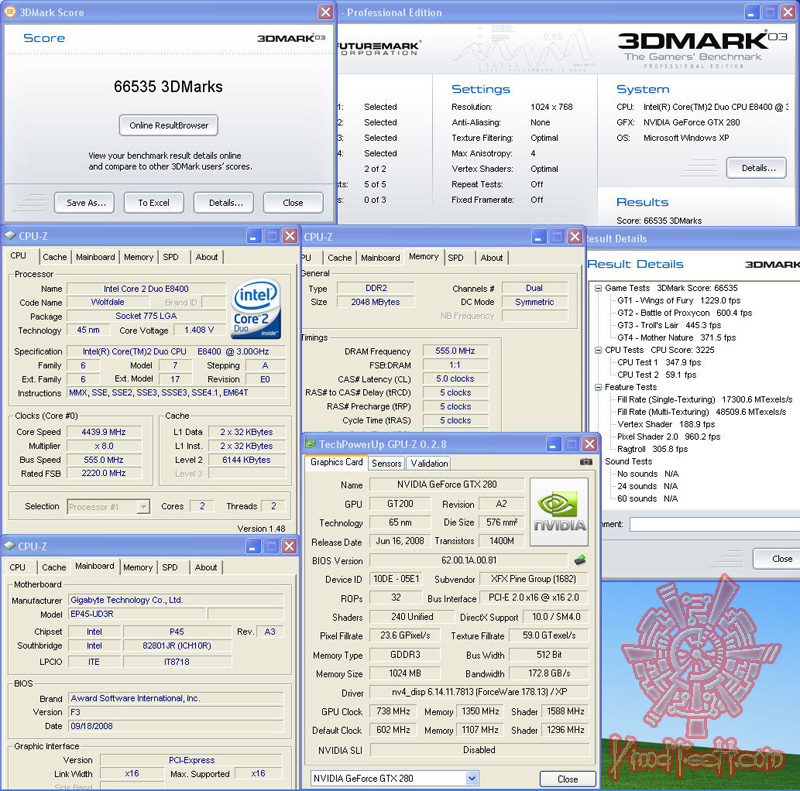

3DMark 03

ราวๆนี้ เข้าเกรียน…เอ๊ยเข้าเกณฑ์มาตรฐาน

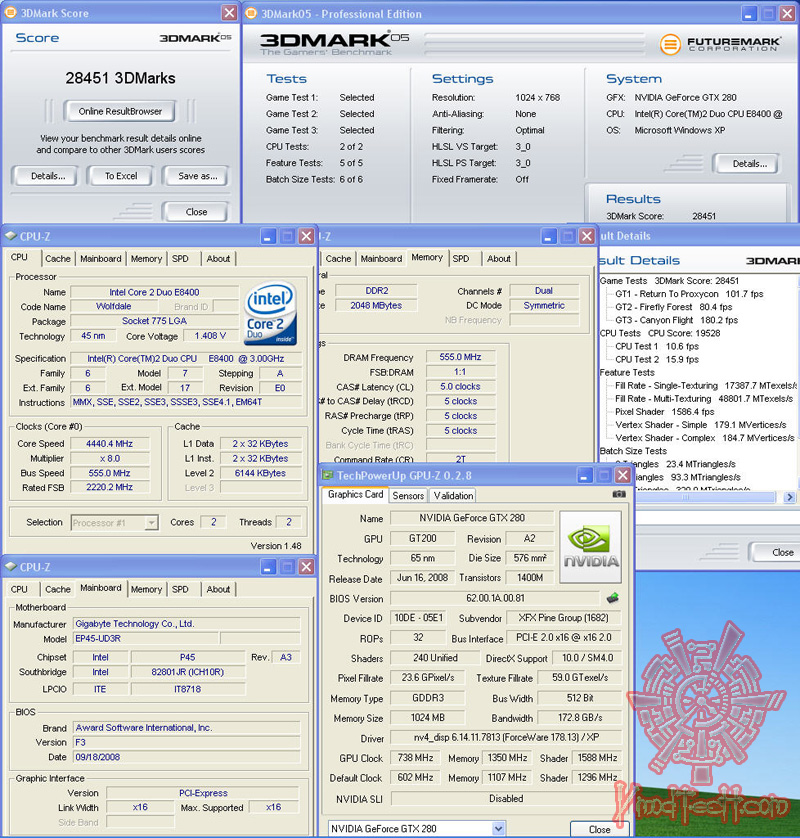

3DMark 05

ไม่มีคำบรรยาย….

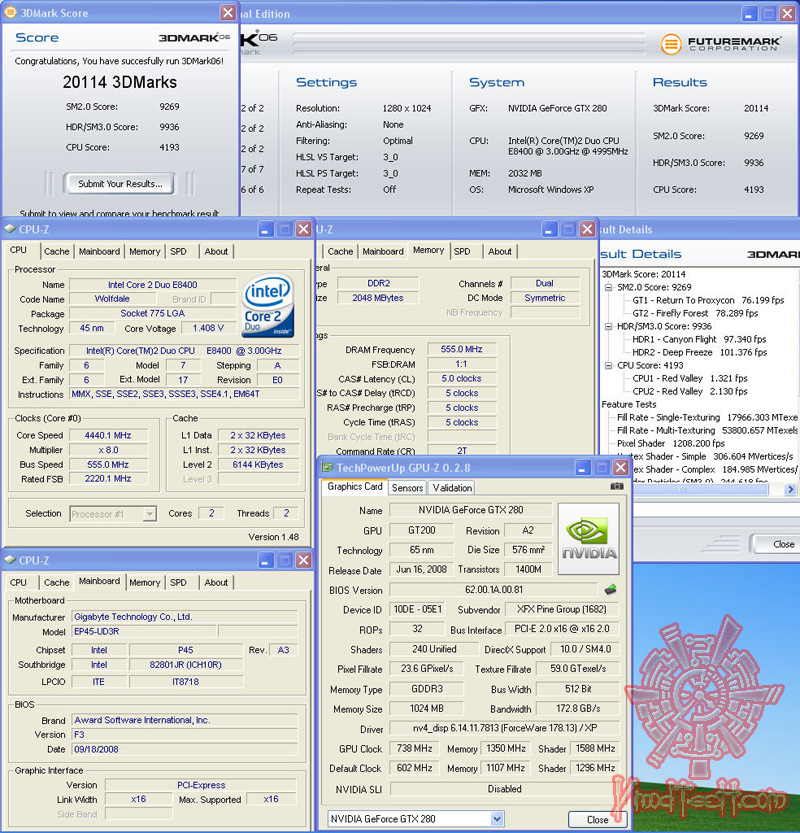

3DMark 06

เจอการ์ดตัวนี้20kไม่ยากเลย…

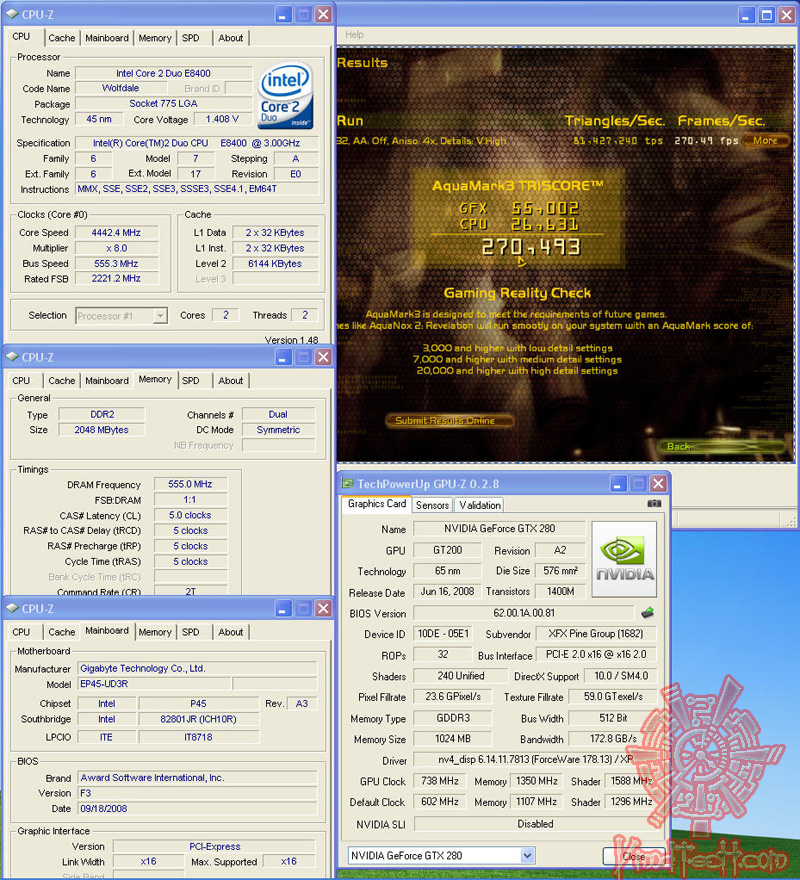

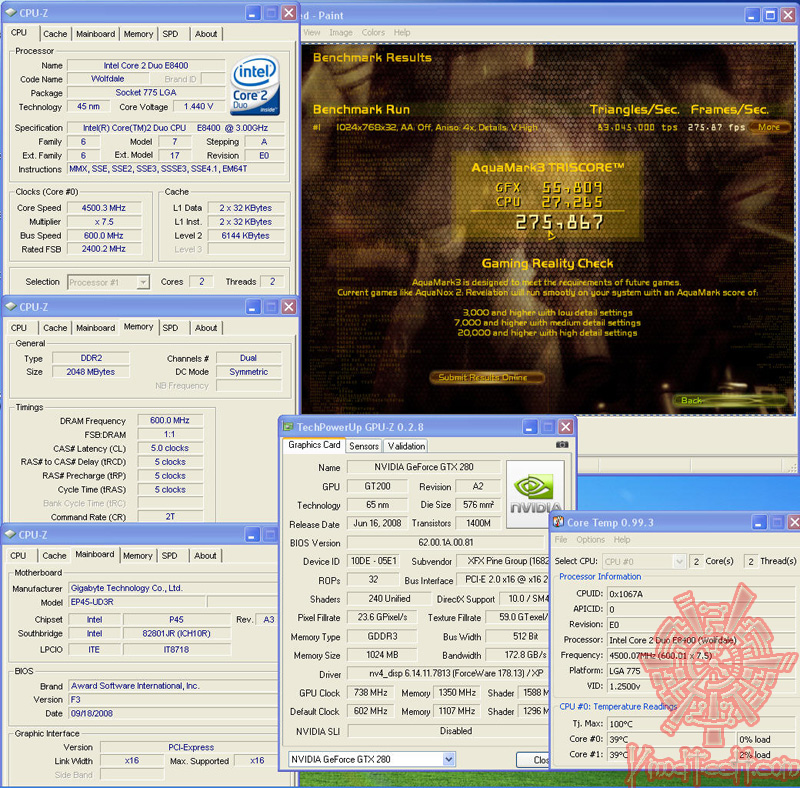

AquaMark3

แรงพอดีๆ PL12นะเนี่ย

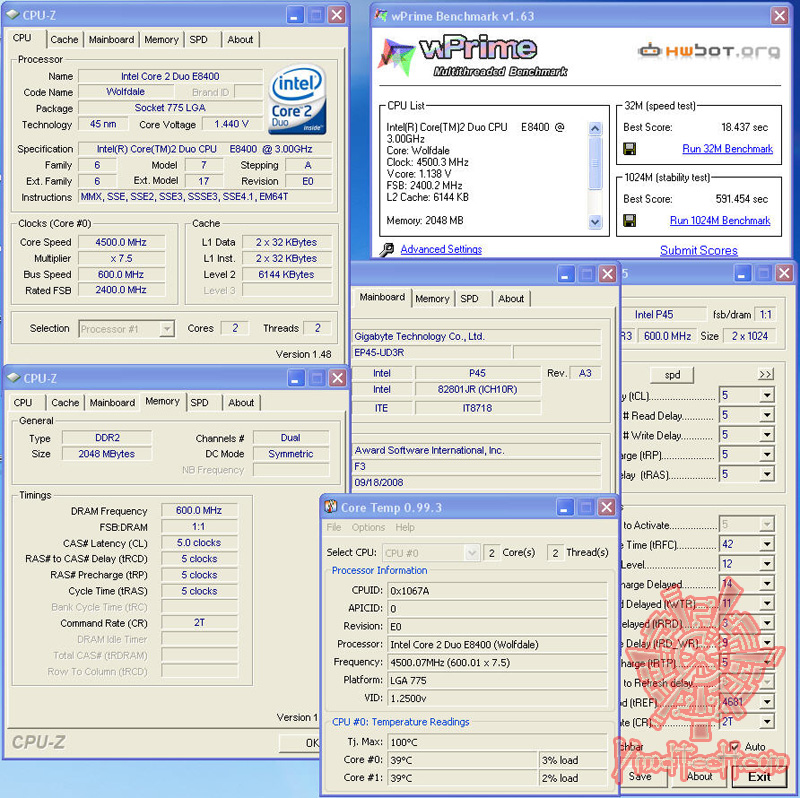

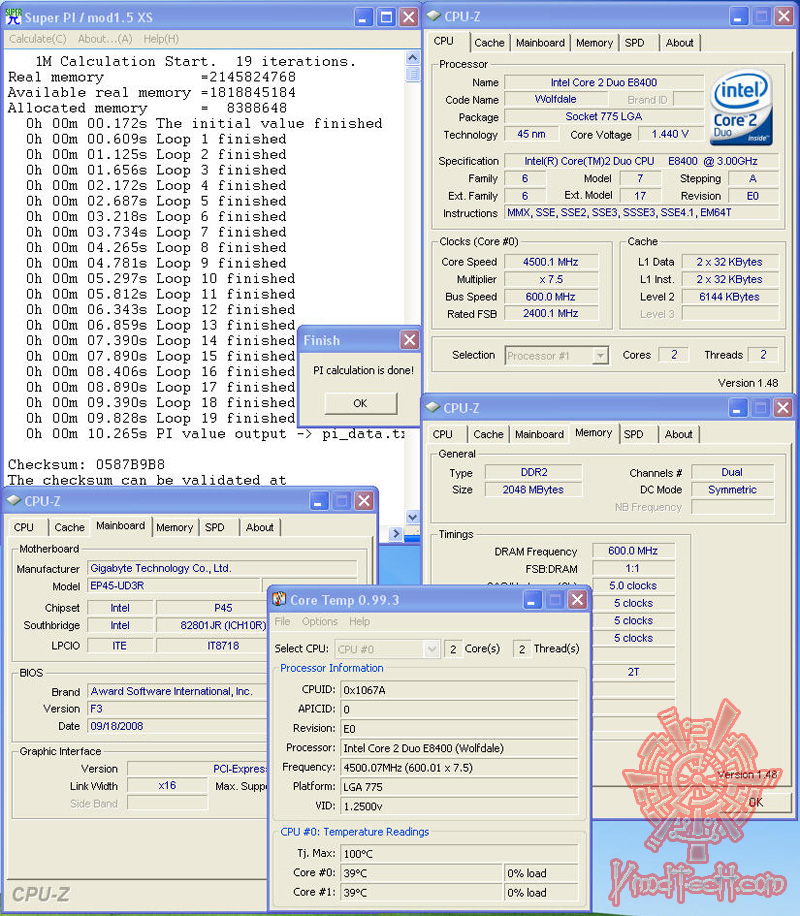

GigaGrean Stage1. FSB600×7.5  4500MHz cl 5-5-5-5 Boot Up From bios Set!!!

ช่วงนี้จะเป็นการทดสอบที่ไม่ได้เน้นความเสถียรอะไรมากมายสไตล์เกรียนๆคือเอาไว้เล่นไม่ได้เอาไว้ใช้งานนะครับ เพิ่มไฟให้กับซีพียูแรมไฟอื่นก็เหมือนเทสก่อนหน้า แรม cl 5-5-5-5 นอกนั้นก็ปล่อยไปตามดีฟอลท์ไม่ต้องไปยุ่งกับมัน แล้วบูทกันจากไบออสเลย

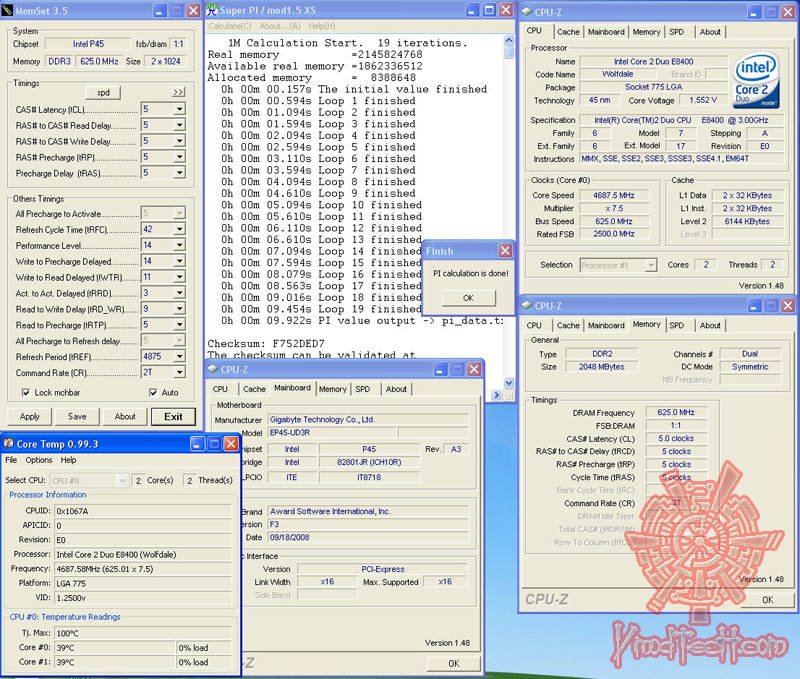

GigaGrean Stage2. FSB625×7.5  4687MHz cl 5-5-5-5 Boot Up From bios Set!!!

ยังไม่สุดดูที่ coretemp ยังทำได้จากไบออสครับขออีกนิด หล่น9วินาทีปลายๆที่ความเร็ว4.6กิ๊กกว่าๆจนได้ สังเกตุPerformance level ไหลออโต้ไปยัน14แล้ว

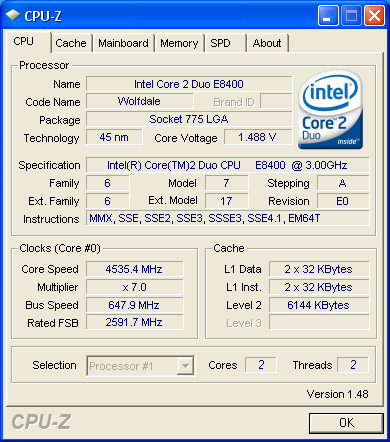

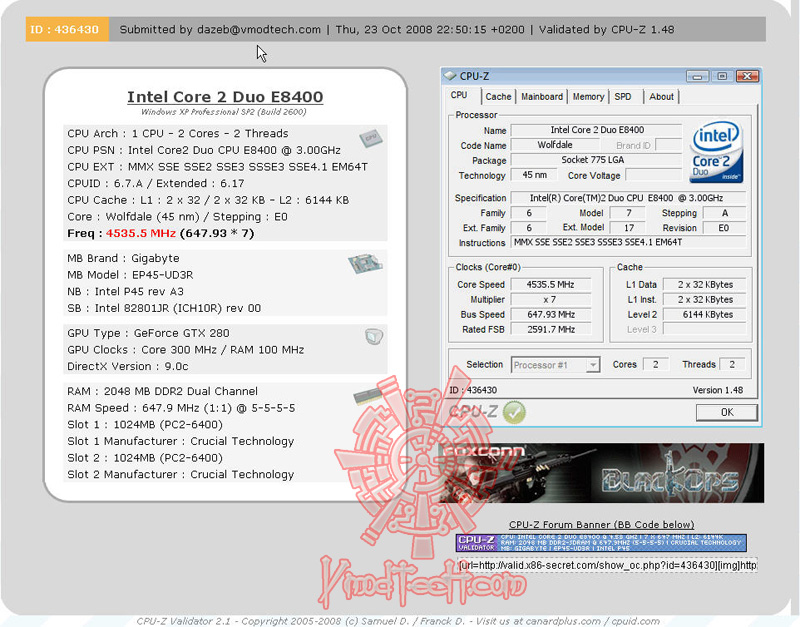

Super GigaGrean  Max Validator FSB647.9×7 cl 5-5-5-5

http://valid.x86-secret.com/show_oc.php?id=436430

โดน setfsb ก็มาได้แค่นี้ละครับ ทั้งๆที่บอร์ดตัวนี้สามารถบูทจากไบออสเข้าวินโดได้ยันบัส640เลยนะครับ(ขอโม้ซักหน่อย..อิอิ) แต่ไม่สามารถเก็บรูปมายืนยัน นอนยันได้เลยก็ช่างมันเถอะครับ ถือว่าพอใจแล้วครับแรงๆเอาไว้อย่างละนิดจิตแจ่มใส…อิอิ

CONCLUSION

จากการทดสอบทั้งหมดที่ผ่านมาข้างต้น กับเมนบอร์ดราคาปานกลางที่ซื้อมาตัวนี้ เห็นทางกิ๊กกาไบท์อัดฟีเจอร์ใหม่ๆมาเพียบไม่ว่าจะเป็นUltra Durable3 PCBที่มี Copper Inner Layer ลายทองแดง 2OZ. ซึ่งมากกว่าเมนบอร์ดทั่วไปเค้าว่ายังงั้นนะ สงสัยเอาทองแดงไปเพิ่มที่PCBเลยใช้ซิงก์เป็นอลูมิเนียมซะเลย..เอิ๊กๆ มันดีกว่ายังไงในส่วนตัวผมในฐานะผู้ใช้บอกได้เลยว่าไม่รู้สึกครับ แต่ก็ถือว่าสามารถทำได้ดีพอสมควรในระดับนึง สามารถเล่นบัสได้ดีมากๆกับซีพียูE8xxx แต่ผมก็ไม่สามารถทำให้มันสเถียรที่เมกกะเฮิร์ทซ์สูงๆและFSBสูงๆได้นะครับ คาดว่าฝีมือคงไม่ถึงมากกว่าครับ T T ก็คือผมไม่สามารถทดสอบpi32mคู่ผ่านได้พร้อมๆกันทั้งสองหัวนั่นละครับ ส่วนพวกโปรแกรม3Dmarkผ่านได้สบายๆที่ความเร็วสูงกว่าในบทความนี้เยอะครับ แต่ถ้าเจอพวกเกมส์อาจมีเด้งนะครับ เพราะแบบนี้ก็เลยเป็นที่มาทั้งหมดของความเร็วและFSBที่ใช้ทดสอบในครั้งนี้ละครับ..อิอิ ทิ้งท้ายอีกนิดสำหรับส่วนตัวผมก็พอใจบอร์ดไม่แพงมากทำได้แค่นี้ถือว่าworkแล้ว ถ้าpcbดำคงดูดีกว่านี้เยอะ ส่วนตัวท่านอ่านบทความแล้วตัดสินใจเอาแล้วกันครับถ้ามีอะไรขาดตกบกพร่องไปก็ขออภัยกันไว้นะที่นี้ด้วยครับ เลือกซื้อเลือกใช้ให้คุ้มค่าในแบบที่ตรงกับเราใช้งานครับ สวัสดีครับ
